La sélection du matériel de levage approprié fait souvent la différence entre une opération de routine et un incident de sécurité coûteux. Dans le monde du gréement synthétique, l' Endless Webbing Sling (norme industrielle : Type 5) se distingue comme un outil polyvalent. Défini comme une boucle continue de sangle synthétique, ce harnais n'a pas les yeux fixes que l'on trouve dans le matériel traditionnel, ce qui signifie qu'il n'a pas de points d'usure permanents.
La principale proposition de valeur d’une élingue sans fin réside dans sa rotation. Contrairement aux élingues Eye-to-Eye, où les anneaux de levage supportent le poids de chaque charge, une élingue sans fin permet à l'opérateur de faire pivoter le point de connexion. Ce simple avantage mécanique répartit l'usure uniformément sur toute la longueur de la sangle, prolongeant considérablement la durée de vie et maximisant votre investissement. Que vous gériez un chantier ou une plateforme logistique, la compréhension de cet outil est vitale pour l’efficacité.
Ce guide couvre les spécifications techniques essentielles définies par ASME B30.9, y compris le choix critique entre les matériaux Nylon et Polyester. Nous explorerons également les distinctions souvent négligées entre les élingues industrielles réutilisables et les variantes jetables « à sens unique ». À la fin, vous saurez exactement comment évaluer les élingues de type 5 et de type 6 pour vos besoins de levage spécifiques.
Stratégie de longévité : les élingues sans fin permettent aux utilisateurs de déplacer les points porteurs, éliminant ainsi le mode de défaillance « œil fixe » courant dans les élingues standard.
Piège de mesure : la mesure standard de l'industrie est Pull-to-Pull (pointe à pointe) lorsqu'elle est plate, et non en circonférence. la confusion conduit à commander des élingues à la moitié de la longueur requise.
Configuration Dominance : Le profil le plus polyvalent pour les attelages ras du cou (étranglement), offrant une adhérence plus serrée et un contrôle de charge plus élevé que les élingues rondes.
Critique pour la sécurité : l'épissure portante ne doit jamais être placée au niveau du crochet ou du point d'étranglement pendant le fonctionnement.
Lors de l'examen des bons de commande ou des fiches de sécurité, vous rencontrerez souvent les termes « Type 5 » et « Type 6 ». Bien qu'ils entrent tous deux dans la catégorie des élingues sans fin, leur construction et leurs applications prévues diffèrent considérablement. Comprendre ces nuances vous garantit de sélectionner le bon outil pour la charge.
L'élingue de type 5 est la norme industrielle en matière de sangle à boucle continue. Il est construit à partir d’une boucle simple ou multicouche de sangle synthétique reliée par une épissure porteuse. Vous verrez peut-être ce que l'on appelle une élingue « Œillet » ou « Boucle continue » sur les bons de commande. Sa nature continue permet des ajustements dynamiques pendant le gréement.
Cette configuration constitue le meilleur choix pour le levage à usage général. Il équilibre la rentabilité avec une polyvalence extrême, permettant aux monteurs d'utiliser des attelages verticaux, à panier ou à collier avec une seule pièce d'équipement. Pour les opérations nécessitant un outil fiable et conforme à la norme Endless Webbing Sling for Lifting Us , le type 5 est la solution idéale.
L'élingue de type 6 offre une modification robuste à la conception standard. Dans cette configuration, les bords de l'élingue sont aboutés et cousus ensemble. Cela double efficacement la largeur du corps du harnais et crée des coussinets d'usure renforcés des deux côtés de la boucle. C'est une structure plus rigide que le Type 5.
Les élingues de type 6 sont conçues pour les scénarios exigeants. Si votre opération implique des charges abrasives ou nécessite un corps rigide pour passer à travers les espaces des palettes, le Type 6 offre une résistance maximale à l'abrasion. Les bords renforcés agissent comme un bouclier, protégeant les fils porteurs des dommages extérieurs.
L’argument économique en faveur des élingues sans fin tourne autour de la rotation. Dans un harnais Eye-to-Eye standard (Type 3 ou 4), l'œil est un point de contact permanent. Une fois l’œil effiloché, la fronde entière doit être retirée, même si le corps est intact.
Une fronde sans fin change cette équation. Étant donné que le point de connexion peut être tourné, vous pouvez déplacer la zone portante pour chaque ascenseur. Cela retarde considérablement les critères de retrait déclenchés par l’abrasion ponctuelle. L'impact sur le coût total de possession (TCO) est substantiel, car un seul harnais sans fin peut durer plus longtemps que plusieurs alternatives à œil fixe dans des environnements à cycle élevé.
Les acheteurs techniques doivent souvent choisir entre des élingues en toile sans fin, des élingues rondes et des élingues plates standard œil-à-œil. La décision doit reposer sur la stabilité de la charge, le dégagement et l’efficacité de l’attelage.

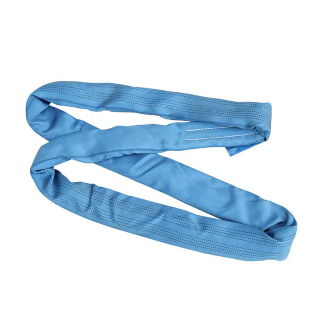

Les élingues rondes sont excellentes pour une flexibilité extrême, mais elles ont tendance à rouler. L' élingue plate sans fin pour les applications standard de levage Us offre une stabilité supérieure. La surface plane saisit la charge en toute sécurité, réduisant ainsi le risque que l'élingue glisse ou roule pendant le levage.
Le profil est un autre différenciateur. Les élingues rondes peuvent être volumineuses. Les élingues en sangle sans fin conservent un profil bas, ce qui les rend idéales pour s'adapter aux espaces restreints sous une charge. Si vous devez glisser une élingue sous une caisse lourde avec un dégagement minimal, le profil plat d'une élingue en sangle sans fin est préférable.
La principale comparaison ici est la durée de vie. Les bandeaux œil-à-œil sont retirés dès que l'œil est endommagé. Les écharpes sans fin n'ont pas d'yeux pour échouer, supprimant ainsi le point de faiblesse le plus courant.
L’efficacité de l’attelage est également plus élevée avec les élingues sans fin. Ils peuvent être manipulés dans des attelages ras du cou, panier ou verticaux sans interférence matérielle volumineuse. Les élingues œil-à-œil souffrent souvent de « regroupements » au niveau du crochet, ce qui réduit leur capacité nominale. Les élingues sans fin répartissent ce stress plus naturellement.
| Critères | Choisir Endless Web Sling | Choisir Matériel/Eye Sling |
|---|---|---|
| Application | Attaches de cou agressives, cycles à haute répétition. | Connexions rapides aux crochets de grue fixes. |
| Plage de charge | Opérations sensibles aux coûts (par exemple, élingue sans fin de 250 kg jusqu'aux gammes 2T). | Ascenseurs spécialisés nécessitant du matériel rigide. |
| Rotation | Rotation manuelle requise pour prolonger la durée de vie. | Rotation impossible ou non requise. |
Commander une mauvaise spécification peut interrompre la production ou compromettre la sécurité. L’attention portée aux propriétés des matériaux et aux normes de mesure n’est pas négociable.
Les deux matériaux dominants dans l’industrie se comportent différemment sous charge.
Polyester : C'est la norme pour le levage général. Il présente un faible étirement (environ 3 %) et une excellente résistance aux acides. Le polyester est idéal pour les ascenseurs à hauteur limitée où l'affaissement de la charge doit être minimisé. Des produits comme le Blue And Black Line Endless Webbing Sling 2M utilisent généralement du polyester haute ténacité pour plus de durabilité.
Nylon : Le nylon offre une plus grande élasticité, offrant des caractéristiques d’absorption des chocs. Il résiste aux environnements alcalins (mais pas aux acides). Utilisez du nylon lorsque l'amortissement des charges de choc est une priorité, comme dans les zones de construction avec des mouvements dynamiques.
Une erreur fréquente en matière d'approvisionnement concerne la mesure de la longueur. La norme industrielle est la mesure « Pull-to-Pull » . Il s’agit de la longueur de l’élingue lorsqu’elle est posée à plat et tendue d’une pointe à l’autre.
Attention : les acheteurs confondent souvent cela avec la circonférence. Une « élingue en sangle sans fin de 2 M » fait généralement référence à une longueur de travail de 2 mètres. Cela implique que l'élingue a 4 mètres de circonférence réelle de sangle. Si vous commandez en fonction de la circonférence, vous recevrez une écharpe demi-longueur dont vous avez besoin. Une vérification auprès du fournisseur est obligatoire pour éviter les erreurs de montage.
Les normes internationales utilisent un code couleur pour visualiser les limites de charge de travail (WLL). Cela permet aux responsables de la sécurité de vérifier la capacité à distance.
Violet : 1 tonne de CMU.
Vert : CMU de 2 tonnes. Un 2t Endless Webbing Sling Green est courant dans les ateliers d'usinage.
Jaune : CMU de 3 tonnes.
Soyez conscient des variations. Par exemple, les sangles plates sans fin orange indiquent souvent des valeurs spécifiques de haute capacité ou des normes spécifiques au marché (telles que 10T+). Vérifiez toujours l’étiquette WLL plutôt que le code couleur uniquement.
Les élingues de plus de 3 pouces de large présentent un défi de montage. Ils nécessitent généralement un « effilage », où la sangle est pliée et cousue aux points d'appui. Cela permet à une élingue large de s'insérer dans un crochet de grue standard sans se regrouper ni s'écraser. L'écrasement de la sangle réduit sa capacité et crée des points de tension dangereux.
Toutes les élingues sans fin ne sont pas conçues pour un service à long terme. Il existe une catégorie distincte connue sous le nom d'élingues « à sens unique » qui répondent à un objectif logistique spécifique.
Les harnais unidirectionnels sont des unités jetables ou sacrificielles. Ils sont souvent blancs ou marqués de codes spécifiques et sont destinés à la logistique d'exportation, comme l'expédition de tuyaux en acier, de bois ou de machines. La logique économique est simple : ce sont des unités à faible coût conçues pour voyager une seule fois avec la charge et être jetées à destination. Ils éliminent le coût de la logistique inverse.
La philosophie de conception diffère entre ces types :
Norme réutilisable : comporte généralement un facteur de conception de 5 : 1 (la résistance à la rupture est 5 fois la CMU).
Unidirectionnel/jetable : comporte souvent un facteur de conception Cette marge de sécurité plus élevée existe parce que le fabricant suppose que l'élingue n'aura pas d'historique d'inspection suivi. Cependant, il est strictement à usage unique. de 7 : 1 .
Ne réutilisez jamais une élingue unidirectionnelle pour le montage général d'une usine. Bien qu'ils puissent paraître robustes, ils ne disposent pas des traitements de protection UV et de résistance à l'abrasion que l'on trouve dans les élingues standard de type 5. Les réutiliser invite à un échec catastrophique.
Même le harnais de la plus haute qualité finira par se dégrader. Le respect des normes ASME B30.9 garantit que vous retirez votre équipement avant qu'il ne tombe en panne.
L'« épissure portante » est l'endroit où la sangle se chevauche et est cousue ensemble. C'est la partie la plus rigide et la plus épaisse du harnais. La règle est simple : Ne jamais placer l'épissure sur le crochet de la grue ou au point « starter ».
Lorsque l'élingue passe à travers elle-même dans un collier de serrage, l'épissure ne doit pas se trouver au point de convergence. Le placer là réduit l’efficacité de l’attelage et risque de déchirer la couture sous charge. Positionnez toujours l’épissure le long du parcours droit de l’élingue.
Les élingues de haute qualité disposent d'un système d'avertissement interne. Les fabricants tissent des fils rouges « tattletale » au cœur de la sangle. Si vous voyez des fils rouges visibles à travers la gaine extérieure, le harnais a subi une abrasion ou une coupure critique. Il doit être immédiatement mis hors service. Il n’y a aucune conjecture impliquée ; si vous voyez du rouge, arrêtez l'ascenseur.
Un harnais sans étiquette lisible est non conforme. L'étiquette doit indiquer le fabricant, le matériau, la limite de charge de travail (WLL) et le type. Les opérations utilisant l’ Endless Webbing Sling pour Lifting Us Standard doivent garantir que les étiquettes synthétiques restent durables et lisibles. Si l’étiquette est manquante ou illisible, le harnais ne pourra pas être utilisé, quel que soit son état physique.
Le verdict est clair : les élingues en sangle sans fin (type 5) offrent le meilleur rapport coût/durée de vie pour les opérations générales de gréage. Leur capacité unique de rotation permet aux utilisateurs de gérer l'usure intelligemment, maximisant ainsi la valeur de chaque unité. Que vous souleviez 250 kg ou 10 tonnes, la polyvalence de la conception sans fin prend en charge des attelages complexes que les élingues œil-à-œil standard ne peuvent égaler.
Pour concrétiser ces bénéfices, les prescripteurs doivent être vigilants. Confirmez la longueur « Pull-to-Pull » auprès de votre fournisseur pour éviter les erreurs de dimensionnement. De plus, assurez-vous que votre équipe de gréage est formée au bon placement des épissures. En combinant les bonnes spécifications d'approvisionnement avec des protocoles de sécurité disciplinés, vous garantissez l'efficacité et la sécurité de chaque ascenseur.
R : Utilisez toujours la méthode « Pull-to-Pull ». Posez le harnais à plat sur une surface et mesurez-le d'une pointe à l'autre (point d'appui à point d'appui). Ne mesurez pas la circonférence (la longueur totale de la boucle de sangle) sauf demande expresse, car cela entraînerait une écharpe deux fois plus longue que celle souhaitée. La norme industrielle « longueur de travail » correspond à cette mesure plate d'une pointe à l'autre.
R : Une élingue de type 5 est une boucle continue standard, idéale pour la polyvalence et le levage général. Une écharpe de type 6 (Reverse Eye) présente des bords aboutés et cousus ensemble. Cela double efficacement la largeur de l'élingue et crée des coussinets d'usure des deux côtés du corps, rendant les élingues de type 6 plus rigides et plus résistantes à l'abrasion importante par rapport au type 5 standard.
R : Non. Selon les normes de sécurité industrielles comme ASME B30.9, vous ne pouvez pas réparer les sangles synthétiques porteuses. Si le harnais présente des signes de fils rouges, de coupures profondes, de dommages causés par la chaleur ou d'étiquettes illisibles, il doit être détruit et remplacé. Tenter de coudre ou de réparer une écharpe compromet son intégrité structurelle et constitue une violation majeure de la sécurité.
R : Dans le système international de codage couleur pour les élingues de levage, la couleur verte indique généralement une limite de charge de travail (WLL) de 2 tonnes. D'autres codes courants incluent le violet pour 1 tonne et le jaune pour 3 tonnes. Cependant, vérifiez toujours la capacité en lisant l'étiquette d'identification, car certains fabricants ou élingues « One-Way » spécialisées peuvent varier en termes d'utilisation des couleurs.
R : La résistance est déterminée par la largeur, les plis et le matériau, pas seulement par la forme. Cependant, une fronde sans fin conserve souvent sa résistance plus longtemps . Parce que vous pouvez faire pivoter les points de connexion, vous évitez les contraintes répétées sur un seul « œil ». Cette répartition de l'usure signifie que l'élingue sans fin conserve sa fiabilité de capacité nominale pour une durée de vie plus longue qu'une élingue œil-à-œil comparable.
