Le gréage et la manutention représentent des phases opérationnelles critiques où une panne d"équipement entraîne de graves conséquences en matière de sécurité, financières et réglementaires. Les responsables des achats et les ingénieurs de gréage sont constamment confrontés au défi d"équilibrer la protection des charges, le poids de l"équipement et les risques environnementaux avec les limites inhérentes aux élingues à câble ou à chaîne traditionnelles. Les lourdes chaînes en acier peuvent écraser les produits finis, tandis que les câbles métalliques succombent souvent à la corrosion par l"eau salée ou provoquent des étincelles dangereuses dans les atmosphères explosives.
Les solutions de levage synthétiques comblent cette lacune. Une élingue en sangle est un dispositif de levage flexible et hautement conçu, principalement utilisé pour lever, remorquer et sécuriser des charges lourdes tout en protégeant les surfaces délicates des dommages. Ce guide évalue les applications techniques, les spécifications des matériaux et les normes de conformité entourant les équipements de levage synthétiques. En comprenant les capacités et les limites exactes de ces outils, vous pouvez prendre des décisions d'approvisionnement éclairées qui donnent la priorité à la sécurité du site, protègent les charges utiles précieuses et optimisent les opérations quotidiennes de gréage.
Fonction principale : les élingues en sangle sont conçues pour soulever, remorquer et sécuriser des charges lourdes là où la protection de la surface, la flexibilité et un rapport résistance/poids élevé sont obligatoires.
Variations de configuration : la sélection dépend fortement de la géométrie de la charge, avec des options allant de l"élingue à sangle plate pour une large répartition de la charge à l"élingue à sangle sans fin pour la résistance à l"usure en rotation.
Compromis en matière de matériaux : le polyester offre une faible résistance à l"étirement et aux acides, tandis que le nylon absorbe les chocs mais perd sa capacité lorsqu"il est mouillé et est vulnérable à une dégradation chimique spécifique.
Conformité et sécurité : un approvisionnement précis nécessite de faire correspondre les systèmes de codage couleur et de rayures de la limite de charge de travail (WLL) avec la méthode d"attelage prévue (verticale, étrangleur ou panier) et de mettre en œuvre des protocoles stricts de protection des bords.
Les équipements de levage traditionnels tels que les chaînes de qualité 80 et les câbles métalliques robustes ne répondent souvent pas aux critères de réussite en matière d"intégrité de la charge et d"ergonomie du manipulateur. Lorsque les scénarios opérationnels exigent un toucher plus doux, un équipement plus léger ou une résistance environnementale spécifique, les élingues synthétiques deviennent le choix obligatoire. La définition des paramètres d"application exacts garantit que vous déployez le bon outil pour l"ascenseur spécifique.
Le levage de pièces usinées, de composants peints, de structures en fibre de verre ou de matériaux architecturaux finis nécessite un contact avec une surface molle. Les chaînes et câbles en acier exercent des points de pression concentrés qui rayent, entaulent ou écrasent facilement les charges utiles délicates. Une élingue synthétique épouse la forme de la charge, répartissant la force de levage sur une surface plus large.
Cette large distribution évite des dommages localisés. Par exemple, lors du levage d"une coque de yacht fraîchement peinte ou d"une turbine aérospatiale usinée avec précision, les fibres synthétiques douces adhèrent solidement à la surface sans abraser la finition. La flexibilité du matériau garantit que l"élingue s"enroule étroitement autour de formes irrégulières, offrant ainsi un contrôle supérieur de la charge tout en maintenant l"état impeccable de la charge utile. Nous le constatons fréquemment lors de la manipulation du béton préfabriqué, où des chaînes en acier tranchantes ébrècheraient les bords décoratifs des panneaux architecturaux.
Les équipements de gréement synthétiques offrent des avantages ergonomiques qui ont un impact direct sur l’efficacité et la sécurité de l’équipage. Ces élingues offrent des limites de charge de travail (CMU) comparables à celles des alternatives en acier, pour une fraction du poids. Une chaîne de levage capable de lever 10 tonnes nécessite plusieurs personnes ou machines auxiliaires rien que pour la positionner sur le crochet de la grue. Un équivalent synthétique peut être transporté et installé par un seul monteur.
Cette réduction spectaculaire du poids minimise la fatigue du manipulateur et réduit le risque de blessures musculo-squelettiques sur le chantier. De plus, des équipements plus légers réduisent les coûts de transport et accélèrent considérablement les temps de montage et de démontage. Lorsque les équipes de gréage peuvent se déplacer plus rapidement et de manière plus sûre, la productivité opérationnelle globale augmente. Sur les chantiers de construction de grande hauteur, les opérateurs de grues à tour et les monteurs gagnent des heures chaque semaine simplement en manœuvrant des équipements synthétiques plus légers au lieu de traîner de lourds blocs de chaîne sur des ponts en béton.
Les atmosphères explosives nécessitent des protocoles de sécurité spécialisés. Dans les usines pétrochimiques, les raffineries de pétrole, les silos à grains et les installations de traitement chimique, une seule étincelle peut déclencher un événement catastrophique. Les composants métalliques du gréement heurtant les uns contre les autres ou contre les structures en acier présentent un grave risque d"inflammation. Les matériaux synthétiques éliminent totalement ce risque d’étincelles.
De plus, les zones utilitaires à haute tension nécessitent des solutions de levage non conductrices. Lors du levage de transformateurs, de poteaux électriques ou de travaux à proximité de lignes électriques sous tension, les propriétés diélectriques des fibres synthétiques sèches fournissent une couche d"isolation essentielle. Cela protège le personnel de montage contre une électrocution accidentelle, faisant des options synthétiques la spécification standard pour les projets d"infrastructure électrique.
La conception structurelle d’une élingue de levage dicte son application spécifique. Comprendre la géométrie et la construction des différentes configurations vous permet d"adapter avec précision l"équipement au profil de charge.

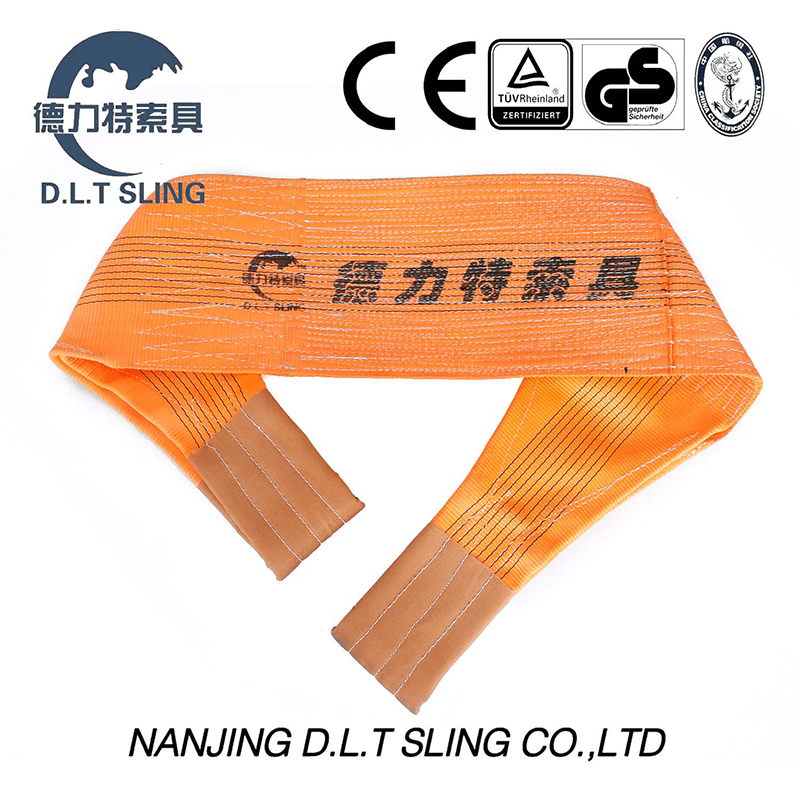

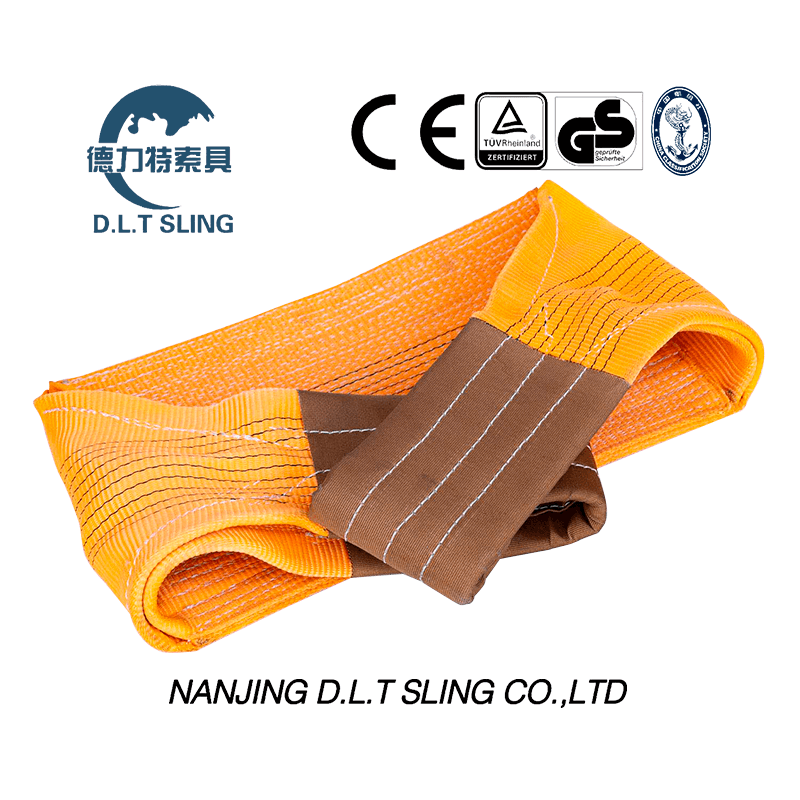

Une sangle plate est fabriquée à partir de sangles synthétiques tissées, comportant généralement des œillets renforcés à chaque extrémité. La construction varie en fonction de l'épaisseur du pli, qui est directement liée à la capacité de charge. Une configuration simplex (monocouche) offre une grande flexibilité pour des charges plus légères. Une configuration duplex (double épaisseur) est la norme de l'industrie, offrant un équilibre entre résistance et flexibilité. Les configurations à quatre épaisseurs sont conçues pour le levage de charges extrêmement lourdes, empilant quatre couches de sangle pour une résistance à la traction maximale.
Le principal avantage de ce design plat est sa large surface. Lors du levage de matériaux fragiles ou facilement écrasés comme des piles de cloisons sèches, des fermes en bois ou des tuyaux à paroi mince, la sangle plate répartit la pression uniformément sur la charge. Cela empêche l"élingue de mordre les bords et de causer des dommages structurels.
Les terminaisons, ou yeux, jouent également un rôle crucial. Les œillets plats de type 3 sont tissés dans le même plan que le corps de l"élingue, ce qui les rend faciles à glisser sous les charges. Les yeux pliés ou tordus de type 4 sont cousus à un angle de 90 degrés par rapport au corps principal. Cette torsion permet à l"œil de s"asseoir naturellement sur un crochet de grue ou une manille sans regrouper ni stresser les fibres de la sangle, garantissant ainsi une connexion sûre et stable.
Une sangle sans fin présente une construction en boucle continue, classée type 5. Au lieu de se terminer par des yeux fixes, la sangle est cousue bout à bout pour former un cercle complet. Cette géométrie offre des avantages opérationnels distincts, liés principalement à la répartition de l'usure et à la longévité.
Le principal avantage de la boucle continue est la possibilité de faire pivoter les points de contact du crochet et de la charge. Avec les harnais à œil fixe, l"usure s"effectue toujours aux mêmes points d"appui à l"intérieur des yeux. Avec une conception sans fin, le monteur peut déplacer légèrement l"élingue avant chaque levage. Cela répartit uniformément la friction et l"usure sur toute la longueur de la boucle, prolongeant ainsi considérablement la durée de vie opérationnelle de l"équipement.
Cette configuration démontre la supériorité dans les attelages étrangleurs et lors du levage de charges cylindriques. Lors de l"enroulement autour de tuyaux, de tubes, de barres ou de bûches, la boucle continue mord en toute sécurité, offrant une excellente adhérence et un excellent contrôle de la charge. L"absence d"œillets cousus encombrants facilite l"enfilage de l"élingue dans des espaces restreints ou sous des charges reposant près du sol.
Les propriétés chimiques et physiques des fibres synthétiques ont un impact sur la viabilité à long terme et la sécurité du site. La sélection du mauvais matériau pour un environnement chimique spécifique peut entraîner une dégradation rapide et une défaillance catastrophique.
Le polyester est le matériau le plus couramment utilisé dans les gréements synthétiques modernes. Ses propriétés physiques le rendent idéal pour le levage de précision. Le polyester présente de faibles caractéristiques d"étirement, ne s"allongeant généralement que d"environ 3 % à sa limite de charge de travail maximale. Ce faible étirement maintient un contrôle précis de la charge, réduit les rebonds dangereux pendant le levage et empêche la charge de rebondir une fois déposée.
Sur le plan environnemental, le polyester offre une haute résistance aux environnements acides, aux agents de blanchiment et à la dégradation par les ultraviolets (UV). Il peut résister à une exposition prolongée au soleil sans perdre une résistance à la traction significative. Cependant, il présente des limites distinctes. Le polyester est très vulnérable aux environnements alcalins (basiques) et se dégradera rapidement s"il est exposé à des alcalis forts. De plus, il ne doit jamais être utilisé dans des environnements où les températures dépassent 194°F (90°C).
Le nylon, ou polyamide, répond à des besoins de gréage spécifiques où des forces dynamiques sont en jeu. Sa propriété physique déterminante est son taux d"étirement plus élevé, s"allongeant généralement entre 6 % et 10 % à WLL. Cette élasticité assure l"absorption des chocs nécessaire pour les charges dynamiques ou soudaines, réduisant ainsi la force d"impact transmise au palan et au matériel de gréage.
Le nylon présente une excellente résistance aux alcalis, aux aldéhydes et à certains solvants, ce qui en fait le choix privilégié dans des applications spécifiques de traitement chimique. Cependant, ses limites sont sévères. Le nylon se dégrade rapidement dans les environnements acides. Plus important encore, le nylon absorbe l’humidité. Lorsqu"il est mouillé ou saturé, il perd 10 à 15 % de sa résistance nominale. Dans des conditions inférieures à zéro, l"humidité absorbée peut geler, provoquant la rupture des fibres porteuses par les cristaux de glace internes de l"intérieur vers l"extérieur.
Pour les applications hautement spécialisées, des fibres hautes performances comme le Kevlar (Aramide) ou le Dyneema (HMPE) sont spécifiées. Ces matériaux offrent une résistance extrême aux coupures, une élasticité proche de zéro et un rapport résistance/poids exceptionnel. Le Kevlar offre une tolérance à la chaleur extrême, capable de fonctionner en toute sécurité dans des environnements allant jusqu"à 300°F (149°C) ou plus, ce qui le rend adapté aux fonderies et aux aciéries.
Le Dyneema flotte sur l"eau et offre une résistance à l"abrasion qui rivalise avec l"acier. Bien que ces fibres spécialisées entraînent un coût plus élevé, elles résolvent des problèmes de montage complexes où le polyester ou le nylon standard échouerait immédiatement.
Comprendre la compatibilité chimique est essentiel pour un approvisionnement sûr. Le tableau suivant compare les profils de résistance de matériaux synthétiques standards.
Variable | Polyester | Nylon |
|---|---|---|
Acides | Bonne résistance | Mauvais (se dégrade rapidement) |
Alcalis (Bases) | Mauvais (se dégrade rapidement) | Bonne résistance |
Éthers et alcools | Bien | Bien |
Absorption d"eau | Minimal (conserve la force) | Élevé (perd 10 à 15 % de sa force) |
Allongement à WLL | Env. 3 % (faible étirement) | Env. 6-10 % (haute élasticité) |
Limite de température maximale | 194°F (90°C) | 194°F (90°C) |
L’adaptation d’une élingue à une opération de levage spécifique nécessite une évaluation technique rigoureuse. Vous devez calculer les forces exactes appliquées à l"équipement en fonction du poids de la charge, de la méthode d"attelage et des angles de levage.
La limite de charge de travail (WLL) est la masse maximale que l"équipement est autorisé à supporter en service général. Pour faciliter une identification rapide sur le chantier, les fabricants adhèrent à un système international normalisé de codage couleur (tel que EN 1492-1). Ce système permet aux monteurs d"identifier instantanément la capacité verticale nominale de l"équipement :
Violette = 1 tonne
Vert = 2 tonnes
Jaune = 3 tonnes
Gris = 4 tonnes
Rouge = 5 tonnes
Marron = 6 tonnes
Bleu = 8 tonnes
Orange = 10 tonnes et plus
En plus du code couleur, les fabricants tissent des lignes ou des rayures noires directement dans le corps de la sangle. Généralement, une ligne noire représente une tonne de WLL. Une écharpe jaune comportera trois bandes noires. Cela sert d’aide visuelle secondaire, particulièrement utile si l’équipement devient sale ou décoloré.
Malgré ces indicateurs visuels, vous devez toujours vérifier l"étiquette d"identification du fabricant avant utilisation. L"étiquette détaille la CMU exacte pour divers attelages, le type de matériau et le facteur de conception de sécurité. Les normes industrielles imposent des facteurs de sécurité stricts, généralement 5 : 1 pour l"ASME B30.9 en Amérique du Nord et 7 : 1 pour les normes européennes EN. Cela signifie qu"une élingue conçue pour 1 tonne doit théoriquement résister à 5 (ou 7) tonnes avant de se rompre, même si elle ne doit jamais être chargée au-delà de sa CMU nominale.
La méthode utilisée pour attacher l’élingue à la charge modifie considérablement la CMU effective. La capacité nominale indiquée sur l"étiquette se réfère toujours à un levage vertical droit. Changer la géométrie change la capacité.
Type d"attelage | Modificateur de capacité | Notes d"application |
|---|---|---|
Attelage vertical | 100 % de la CMU | Levage aérien direct. La charge doit être parfaitement équilibrée. |
Attache tour de cou | 80% de la CMR | Réduit la capacité en raison d"un frottement localisé et d"une contrainte de flexion importante au point d"étranglement. |
Attelage de panier (90 degrés) | 200 % de la CMU | Les jambes doivent être parfaitement verticales. La capacité diminue rapidement à mesure que l"angle diminue. |
L’angle horizontal de l’élingue a un profond impact mathématique sur la tension. Le levage à des angles peu profonds augmente considérablement la tension sur chaque jambe, nécessitant un équipement d"une capacité bien supérieure au poids réel de la charge.
Lorsque les branches de l’élingue sont parfaitement verticales (90 degrés), la tension est égale au poids de la charge divisé par le nombre de branches. À mesure que l’angle diminue, la tension se multiplie. À un angle de 60 degrés, la tension augmente légèrement. À un angle de 45 degrés, la tension augmente d"environ 41 %. À un angle de 30 degrés, la tension sur chaque jambe est égale au poids total de la charge. Le levage à des angles inférieurs à 30 degrés est très dangereux et généralement interdit, car les forces horizontales extrêmes peuvent écraser la charge et casser instantanément les fibres de la sangle.
Même les équipements de levage de la plus haute qualité tomberont en panne s’ils sont mal déployés. S"attaquer aux principales causes de défaillance et les exclure du plan de levage est obligatoire pour la sécurité opérationnelle.
La principale cause de défaillance des gréements synthétiques est le levage non protégé sur des coins pointus, abrasifs ou à petit rayon. Les fibres synthétiques, bien qu’incroyablement résistantes à la tension, possèdent une très faible résistance aux forces de coupe et de cisaillement. Une charge n’a pas besoin d’être tranchante comme un rasoir pour rompre une élingue ; même un coin en acier relativement émoussé à 90 degrés peut couper une sangle tendue comme un couteau.
L"atténuation nécessite des protocoles stricts. Vous devez imposer l’achat et l’utilisation de protecteurs de bords techniques. Des manchons d"usure coulissants, des sangles de protection cousues, des protections d"angle magnétiques ou des coussinets en polyuréthane robustes empêchent le contact direct entre les fibres tendues et le bord de charge. Le carton, les chiffons ou les chutes de bois ne constituent pas une protection acceptable des bords et risquent de se briser sous de lourdes charges.
L"équipement de gréement se dégrade avec le temps en raison de son utilisation, de l"exposition environnementale et de l"usure mécanique. Les protocoles d"inspection obligatoires avant utilisation, alignés sur des normes telles que OSHA 1910.184 et ASME B30.9, ne sont pas négociables. Le monteur doit inspecter visuellement et physiquement toute la longueur de l’équipement avant chaque levage.
Suivez ces étapes numérotées pour une inspection préalable au levage appropriée :
Vérifiez l"étiquette du fabricant pour vous assurer qu"elle est lisible et qu"elle affiche la CMU correcte pour l"attelage prévu.
Passez vos mains nues sur toute la longueur de la sangle pour détecter les points durcis, qui indiquent des dommages chimiques ou thermiques.
Inspectez les bords à la recherche de petites coupures, accrocs ou effilochages qui pourraient se propager sous tension.
Examinez les épissures et les coutures porteuses pour déceler des fils cassés ou usés.
Recherchez les fils d"avertissement à noyau rouge exposés ; si elle est visible, l"élingue est structurellement compromise.
Des critères de retraite stricts doivent être appliqués. Vous devez immédiatement mettre l"équipement hors service si vous découvrez des brûlures acides ou caustiques, une fonte ou une carbonisation d"une partie de la surface, des accrocs, des perforations, des déchirures ou des coupures. Si l"étiquette d"identification du fabricant est illisible ou manquante, le harnais doit être détruit et jeté, quel que soit son état physique.
Les solutions de levage synthétiques représentent le choix optimal pour les opérations nécessitant protection des surfaces, flexibilité et ergonomie du manipulateur. Tant que les monteurs respectent les limites physiques des matériaux et atténuent les risques environnementaux, ces outils offrent une utilité inégalée sur le chantier.
Auditez vos opérations de levage actuelles pour identifier les domaines dans lesquels des élingues synthétiques peuvent remplacer les chaînes lourdes pour améliorer l"ergonomie.
Évaluez votre inventaire de protections de bords techniques et achetez des coussinets en polyuréthane pour tous les ascenseurs à angles vifs.
Retirez immédiatement du service tout équipement de gréage non documenté, sans étiquette ou endommagé et détruisez-le pour éviter toute utilisation accidentelle.
Consultez un fournisseur d"équipement de gréage certifié pour spécifier la CMU exacte et les configurations matérielles requises pour vos prochains levages lourds.
R : Une écharpe plate présente une large surface pour répartir la pression et se termine par des œillets cousus spécifiques pour une fixation facile aux crochets. Une écharpe sans fin est une boucle continue sans yeux fixes. Cela permet à l"utilisateur de faire pivoter les points de contact, répartissant ainsi l"usure uniformément sur toute la boucle et prolongeant la durée de vie de l"équipement, en particulier dans les attelages étrangleurs.
R : La WLL exacte est imprimée sur l"étiquette lisible du fabricant apposée sur l"équipement. Ceci est soutenu par un système de codage couleur standard de l’industrie et des lignes de capacité noires tissées. Vous devez ensuite ajuster cette WLL nominale en fonction de votre type d"attelage spécifique et de l"angle de levage.
R : Bien que cela soit possible en cas d’urgence absolue, cela est fortement déconseillé. Les sangles de récupération et de remorquage sont conçues avec des matériaux très extensibles pour stocker et libérer l"énergie cinétique en toute sécurité pendant le remorquage dynamique. Les élingues de levage sont conçues pour des charges verticales statiques avec un étirement minimal, ce qui les rend sujettes à la rupture sous des charges de remorquage soudaines.
R : L"équipement de levage standard en polyester devient dangereux et doit être mis hors service s"il est exposé à des températures supérieures à 194°F (90°C). Une exposition prolongée à une chaleur extrême dégrade les fibres synthétiques, réduisant considérablement leur résistance à la traction et conduisant à une défaillance imprévisible sous charge.
R : La principale cause de défaillance est le levage de charges sans protection adéquate des bords. Lorsque des fibres synthétiques tendues appuient contre des arêtes vives, des surfaces abrasives ou des coins à petit rayon, elles peuvent être coupées instantanément. Utilisez toujours des coussinets en polyuréthane ou des manchons d"usure résistants aux coupures.
