Comment utiliser une écharpe ronde

Dans le domaine du gréement industriel et de la manutention, la marge d’erreur est nulle. Une mauvaise application de l’élingue provoque des chutes de charge catastrophiques et de graves incidents de sécurité. La sélection du mauvais équipement de levage ou un mauvais calcul des capacités d"attelage entraîne des dommages à l"équipement, des citations OSHA et des accidents mortels. Les professionnels du gréage doivent équilibrer la protection de la charge avec le strict respect des tolérances mécaniques. Les opérateurs sur le terrain sont confrontés à des défis quotidiens lorsqu"ils doivent sécuriser des charges irrégulières dans des délais serrés. S"appuyer sur des conjectures plutôt que sur des graphiques de charge vérifiés garantit l"échec. Ce guide fournit un cadre fondé sur des données probantes pour le déploiement d"équipements de levage synthétiques. Il détaille les configurations d"attelage, les calculs de capacité et les protocoles d"inspection obligatoires requis pour des opérations sûres et conformes. Vous apprendrez à spécifier correctement l"équipement, à calculer les angles de charge et à prévenir les pannes sur le chantier. En maîtrisant ces principes de gréage, votre équipe garantit que chaque ascenseur répond à des normes d"ingénierie strictes.

• La capacité est dynamique : la limite de charge de travail (WLL) d"une élingue change considérablement en fonction du type d"attelage et de l"angle de levage ; un attelage à panier augmente la capacité, tandis qu"un attelage à collier la réduit.

• Limites du matériau : Bien que très flexibles, les fibres synthétiques sont très sensibles aux coupures et à l"abrasion ; la protection obligatoire des bords n’est pas négociable pour les charges tranchantes ou abrasives.

• Normes de conformité strictes : les normes OSHA et ASME B30.9 stipulent que toute élingue comportant une étiquette d"identification manquante ou illisible, ou un fil d"âme visible, doit être immédiatement retirée du service.

• La configuration dicte la stabilité : un contrôle approprié de la charge nécessite le calcul du centre de gravité et le maintien des angles d"élingue au-dessus de 60 degrés pour éviter le déplacement de la charge et les contraintes matérielles.

Comprendre l"élingue ronde en polyester : anatomie et applications principales

Spécifications de construction et de matériaux d’une élingue ronde en polyester

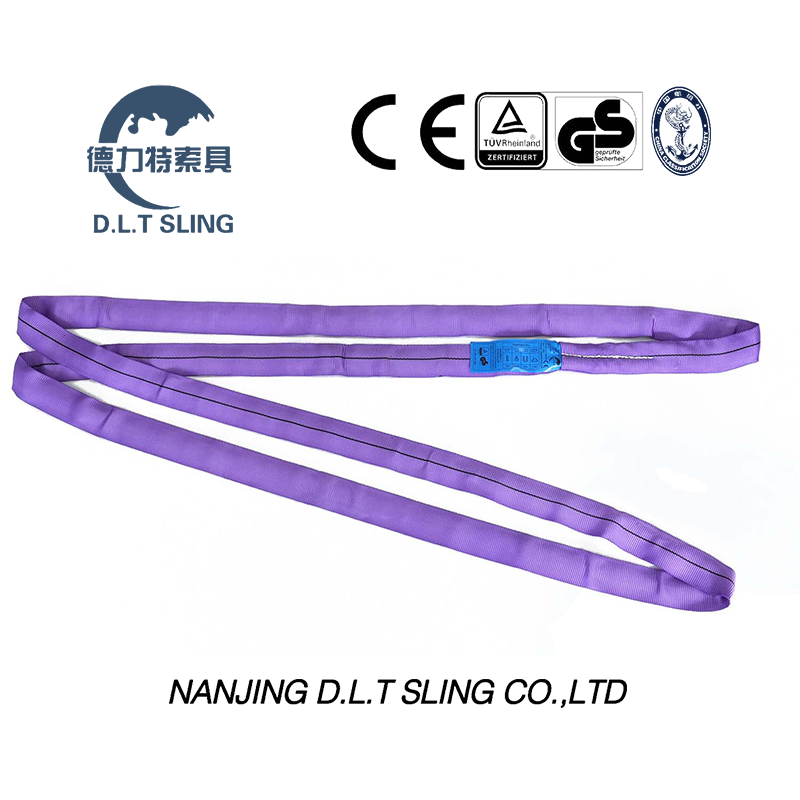

Une standard élingue ronde en polyester se compose d'une boucle continue de fils porteurs. Une gaine tubulaire protectrice non porteuse entoure ces fils. Cette construction à double couche isole les fibres porteuses du contact direct avec la surface. Les fils d'âme internes supportent tout le poids de la charge suspendue. La gaine extérieure agit simplement comme un bouclier contre la friction, la saleté et les abrasions mineures rencontrées lors des opérations quotidiennes.

Cette conception permet aux opérateurs de faire pivoter l"élingue avant chaque levage. Le déplacement des points de contact répartit l"usure uniformément sur l"ensemble de la veste. Cette rotation prolonge considérablement la durée de vie opérationnelle par rapport aux alternatives à œil fixe. Les fibres synthétiques offrent un rapport poids/résistance exceptionnel. Les monteurs peuvent facilement manœuvrer des élingues de grande capacité sans la contrainte physique associée à une chaîne ou un câble métallique lourd. La conception à boucle continue signifie également qu"il n"y a pas d"épissures volumineuses ni de raccords métalliques fixés en permanence au corps de l"élingue, ce qui lui permet de glisser facilement dans des espaces restreints.

Les équipes de terrain préfèrent souvent ces outils lors de la manipulation de pièces finies ou usinées. La gaine souple empêche de rayer ou de creuser la surface de chargement. Contrairement aux câbles métalliques, les fibres synthétiques ne produisent pas de fils pointus et cassés susceptibles de blesser les mains des monteurs. La flexibilité des fils d"âme permet à l"élingue de s"aplatir légèrement sous tension, saisissant ainsi la charge en toute sécurité sans causer de dommages de pression localisés.

Dimension d"évaluation : élingues rondes et élingues en toile

Choisir entre les types d’élingues synthétiques nécessite d’analyser le profil de charge spécifique. Les élingues Web offrent une surface plate et large. Ce contact plus large répartit efficacement la pression sur les surfaces de charge fragiles. Les élingues rondes s"adaptent beaucoup plus étroitement aux formes de charge irrégulières ou cylindriques. Lors du levage d"un faisceau de tuyaux en acier, une élingue ronde s"enroule autour du contour, tirant fermement les tuyaux ensemble. Une élingue plate peut combler les espaces, créant une tension inégale.

Les élingues rondes offrent une maniabilité supérieure. Leur nature souple les rend idéales pour les attelages complexes. Les élingues en toile peuvent parfois se plier ou se froisser lorsqu"elles sont forcées dans un étranglement serré, ce qui endommage les fibres porteuses internes. Nous pouvons analyser les différences de performances dans les environnements industriels standards afin de déterminer la meilleure application pour chaque outil.

Les ratios coût/durée de vie dépendent fortement de l’environnement d’utilisation. Dans les environnements abrasifs, les deux types nécessitent une protection externe. Cependant, la possibilité de faire pivoter une élingue ronde signifie qu’un seul point d’usure n’abîme pas immédiatement l’outil. Si une élingue en toile présente une coupure sur son bord, vous devez la retirer immédiatement. Cet avantage en termes de rotation rend souvent les conceptions à boucle continue plus économiques pour les opérations de montage à grand volume.

Évaluation avant le levage : dimensionnement, capacité et environnement

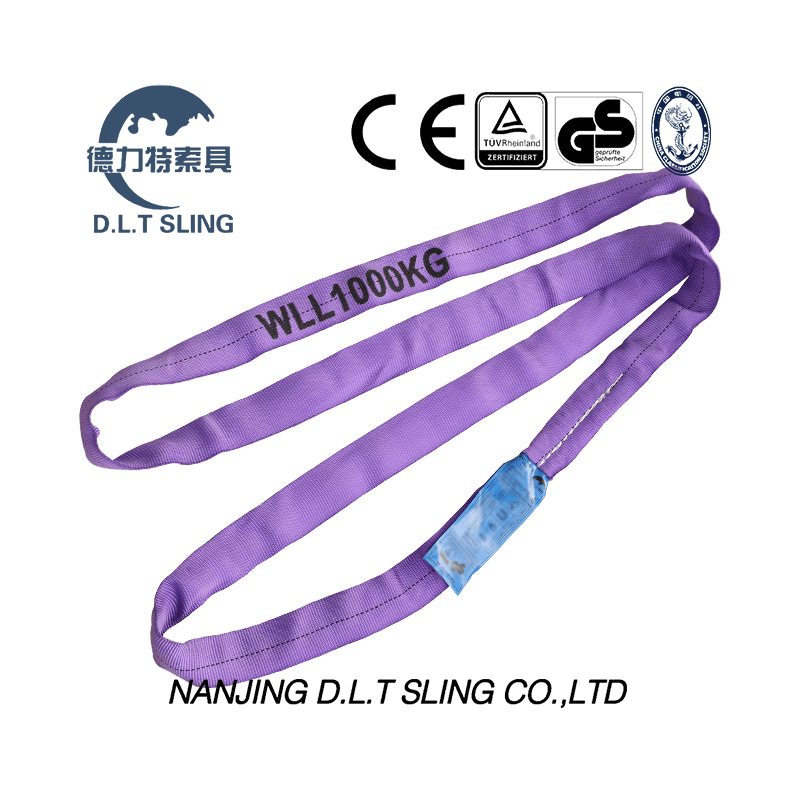

Décodage des codes de couleur et des charges nominales (de l"élingue ronde de 1 tonne à robuste)

L'industrie du levage utilise un système universel de codage couleur pour identifier les limites de charge de travail (WLL). Ce système visuel aide les monteurs à sélectionner rapidement l'équipement approprié dans la boîte de groupe. Une veste violette indique une élingue ronde de base de 1 tonne . Le vert indique deux tonnes, le jaune indique trois tonnes et les capacités augmentent en passant par le gris, le rouge, le marron et le bleu. Cette standardisation évite toute inadéquation flagrante des équipements lors d’opérations rapides.

Les codes couleur servent uniquement de référence rapide. Vous devez toujours vérifier l"étiquette d"identification du fabricant avant d"exécuter un levage. Les couleurs des vestes peuvent s"estomper à cause de l"exposition aux UV, de la saleté ou du lavage chimique. Les normes internationales entraînent parfois des variations de couleur selon le pays d"origine. L"étiquette fournit la seule évaluation de capacité légalement conforme. Si l"étiquette est manquante ou illisible, la couleur de la veste ne veut rien dire et vous devez mettre le harnais hors service.

La mise à l"échelle à partir d"une configuration de base d"une tonne nécessite de comprendre comment les dimensions physiques changent. Les élingues de plus grande capacité ont des gaines plus épaisses et beaucoup plus de fils d"âme. Cet encombrement accru nécessite un matériel de connexion plus important. Vous ne pouvez pas forcer une écharpe rouge de grande capacité dans une petite manille conçue pour une écharpe violette. Le regroupement qui en résulte détruira les fibres sous charge.

Risques de mise en œuvre : limites environnementales et chimiques

Les élingues synthétiques fonctionnent en toute sécurité dans des plages de températures spécifiques. Les températures de fonctionnement standard s"étendent de -40°F à 194°F (-40°C à 90°C). Le dépassement de ces limites thermiques dégrade instantanément les fibres de polyester. L"installation à proximité de fours, d"opérations de soudage ou de conduites de vapeur non isolées nécessite une extrême prudence. Même un bref contact avec une surface chaude fera fondre la gaine et fusionner les fils d"âme, détruisant ainsi l"intégrité structurelle.

L’exposition aux produits chimiques présente un risque opérationnel grave. Le polyester résiste efficacement aux acides les plus courants. Cependant, il se dégrade rapidement lorsqu’il est exposé à des alcalis, des bases fortes ou des solvants actifs. Si votre opération implique des bains chimiques, des cuves de décapage ou un nettoyage intensif aux solvants, vous devez vérifier la compatibilité des matériaux avant le montage. Les dommages chimiques ne sont pas toujours immédiatement visibles. Cela peut affaiblir les fibres en interne, entraînant une défaillance soudaine en dessous de la capacité nominale.

Une exposition prolongée aux UV détruit également les matériaux synthétiques. Laisser l’équipement dehors en plein soleil pendant des mois rend la veste cassante et décolorée. Vous devez stocker les élingues dans des environnements sombres et secs pour éviter une dégradation structurelle prématurée. Un support de stockage approprié maintient l"équipement hors du sol, à l"abri de l"humidité, de la saleté et des dommages mécaniques accidentels causés par les chariots élévateurs.

Comment utiliser une élingue ronde : configurations d"attelage standard et méthodes de gréage

Exécution d"attelage vertical

Un attelage vertical forme une ligne droite depuis le crochet de la grue directement jusqu"au point d"attache de la charge. Cette configuration simple utilise 100 % de la capacité nominale de l"équipement. Vous attachez une extrémité au crochet de levage et l’autre extrémité à un œillet de levage ou à une manille sur la charge. La tension est répartie uniformément sur tous les fils centraux.

Bien que solide, un seul attelage vertical n’offre aucun contrôle de rotation sur la charge suspendue. La charge peut tourner librement pendant le transport, créant un danger pour les monteurs qui tentent de la guider. Les gréeurs utilisent généralement des attelages verticaux par paires ou des ensembles à plusieurs pattes pour maintenir la stabilité directionnelle. Lorsque vous utilisez plusieurs pieds verticaux, vous devez calculer le centre de gravité pour vous assurer que chaque pied supporte une part égale du poids.

Dynamique et déclassement de l"attelage du tour de cou

Un attelage ras du cou sécurise efficacement les charges cylindriques ou lâches. Vous passez une extrémité de l’élingue à travers l’autre extrémité, en la tirant fermement contre le matériau. Cela crée une prise sûre et auto-serrante. Au fur et à mesure que la grue se lève, le starter se resserre, empêchant les matériaux lâches comme les tuyaux ou le bois de glisser hors du paquet.

Cet avantage mécanique s’accompagne d’un compromis strict. Un attelage étrangleur standard réduit la limite de charge de travail d"environ 20 %. L"angle du starter dicte la perte de capacité exacte. Des angles d"étranglement sévères créent des points de contrainte extrêmes, réduisant encore davantage la capacité de levage. Lorsque l’angle d’étranglement tombe en dessous de 120 degrés, la capacité diminue considérablement. Vous devez consulter le tableau de déclassement du fabricant lors de l"exécution de starters serrés.

1. Passez l"élingue autour de la charge.

2. Enfilez une extrémité dans l’extrémité opposée.

3. Tirez fermement sur la partie debout pour régler le starter.

4. Assurez-vous que le point d"étranglement repose sur le corps de l"élingue et non sur un raccord ou une épissure.

5. Vérifiez que l"angle du starter dépasse 120 degrés pour une capacité standard de 80 %.

Attelage de panier (en forme de U) et angles d"élingue

Un attelage à panier consiste à draper l"équipement sous la charge en forme de U. Vous connectez ensuite les deux extrémités directement au crochet de levage. Un véritable attelage de panier vertical double la limite de charge de travail de base. Le poids de la charge est réparti uniformément entre les deux pieds verticaux. Cet attelage offre une excellente stabilité pour les charges longues lorsqu"il est utilisé par paire.

La capacité diminue rapidement à mesure que l’angle par rapport à l’horizontale diminue. Vous devez maintenir des angles d"élingue supérieurs à 60 degrés. Les angles peu profonds provoquent un glissement latéral et créent des effets multiplicateurs de tension massifs sur le matériel de gréement. À un angle de 30 degrés, la tension sur chaque jambe double par rapport à un levage vertical. Cette tension cachée provoque fréquemment des pannes matérielles même lorsque le poids de la charge semble dans les limites.

Ajustements interdits : nouage, torsion et assemblage

Vous ne devez jamais nouer, tordre ou assembler des équipements de levage synthétiques. Les monteurs tentent parfois ces méthodes interdites pour raccourcir une jambe ou ajuster la capacité. Cela viole toutes les normes de sécurité. Si une élingue est trop longue, vous devez en sélectionner une plus courte ou utiliser un palonnier réglable. En tordant l"élingue pour la raccourcir, les fils d"âme se lient et se coupent les uns dans les autres sous tension.

Le nouage provoque de graves dégradations mécaniques. Un nœud sous tension réduit l’intégrité structurelle jusqu’à 50 %. Les fibres s"écrasent les unes contre les autres, créant des dommages internes permanents qui conduisent à une défaillance soudaine. Même après avoir dénoué le nœud, les fils internes restent déformés et affaiblis de manière permanente. Toute élingue présentant un nœud doit être immédiatement mise hors service et détruite.

Sécurité opérationnelle, compatibilité matérielle et gestion de la charge

Atténuation des risques : protection des bords et résistance aux coupures

Un « bord tranchant » dans le gréement est tout rayon de bord inférieur à l'épaisseur comprimée de l'élingue. Même les poutres en acier apparemment émoussées peuvent fendre les fibres synthétiques sous haute tension. Lorsqu'une élingue ronde s'étire sous une charge, elle traîne légèrement sur la surface de charge. Si cette surface présente un bord non protégé, elle agit comme une lame de couteau contre le polyester tendu.

La protection obligatoire des bords évite une défaillance catastrophique des fibres. Utilisez des solutions techniques telles que des protections d"angle magnétiques ou des manchons synthétiques homologués. N’utilisez jamais de rembourrage improvisé non conforme comme du carton, des chiffons ou des chutes de bois. Les matériaux improvisés échouent instantanément sous les charges industrielles. Des protections conçues répartissent la pression sur un rayon plus large, permettant au harnais de glisser en toute sécurité sans entrer en contact avec le coin pointu.

Compatibilité matérielle et sélection des raccords mécaniques

Le matériel de connexion doit correspondre aux dimensions physiques de votre équipement de levage. Utilisez uniquement des maillons principaux, des crochets et des manilles lyres en acier allié homologués. La quincaillerie doit offrir une surface d"appui suffisante. La surface d"appui est la zone où l"élingue entre en contact avec le raccord métallique. Si le raccord est trop étroit, il pince la matière synthétique.

Des surfaces d"appui insuffisantes provoquent l"effet de « groupage ». Le harnais se chevauche à l"intérieur du raccord. Le regroupement provoque une répartition inégale de la charge sur les fils d’âme internes. Les fils extérieurs du peloton subissent toute la tension, tandis que les fils intérieurs restent détendus. Cela surcharge les fils actifs, les faisant casser. Faites correspondre la largeur de la manille lyre à la largeur comprimée du matériau synthétique pour garantir une assise plate et sûre.

1. Mesurez la largeur comprimée de l"élingue sous tension.

2. Sélectionnez une manille ou un crochet avec une surface d"appui plus large que la largeur comprimée.

3. Assurez-vous que le raccord a des bords lisses et arrondis, sans bavures ni rainures.

4. Placez l"élingue entièrement dans le bol de la manille, jamais sur l"axe.

Centre de gravité et répartition uniforme de la charge

Vous devez calculer le centre de gravité de la charge avant d"attacher un gréement. Positionnez le crochet de la grue directement au-dessus de ce point central. Cela empêche la charge de osciller violemment lors du décollage. Une charge oscillante crée des forces dynamiques qui multiplient les contraintes sur le matériel de gréage et la flèche de la grue. Si vous calculez mal le centre de gravité, la charge s"inclinera, transférant la majorité du poids sur un seul pied de l"élingue.

Un levage décentré provoque des déplacements brusques de charge et des chocs dynamiques. Dans une configuration à plusieurs jambes, une tension inégale surcharge chaque jambe. Établissez des limites de sécurité strictes pour garantir que le poids reste uniformément réparti sur tous les points de connexion actifs. Utilisez des blocs de gréement réglables ou des chutes de chaîne en conjonction avec des élingues synthétiques pour niveler les charges déséquilibrées avant de les soulever du sol.

Inspection et conformité (normes OSHA et ASME)

Critères d"inspection visuelle avant utilisation

Le personnel de gréage doit effectuer une inspection visuelle obligatoire avant chaque quart de travail. Cette liste de contrôle quotidienne évite que les équipements endommagés ne pénètrent dans la zone de levage. Posez l"équipement à plat dans un endroit bien éclairé. N"inspectez pas les élingues lorsqu"elles sont suspendues dans un conteneur de stockage sombre. Vous avez besoin d’une visibilité dégagée pour repérer les abrasions mineures ou les taches chimiques.

Effectuer des contrôles tactiles et visuels spécifiques. Passez vos mains sur toute la longueur de la veste. Recherchez des grumeaux internes, des points durs ou des fils d"âme cassés. Inspectez le couvercle pour déceler toute usure abrasive ou toute décoloration chimique. Un point dur indique que les fibres internes ont fondu ou fusionné à cause de la chaleur ou de la friction. Si la veste est inhabituellement fine dans une zone, les fils centraux peuvent être étirés ou cassés.

Retrait des critères de service

Les normes OSHA et ASME B30.9 dictent des critères de retrait précis. Vous devez immédiatement retirer les équipements présentant des marqueurs de dégâts spécifiques. N"essayez pas de réparer un engin de levage synthétique endommagé. Une fois l’intégrité structurelle compromise, l’outil devient une poubelle. Coupez les écharpes endommagées en deux avant de les jeter pour empêcher quelqu"un d"autre de les sortir de la poubelle et de les utiliser.

Les conditions de retraite obligatoire comprennent :

• Étiquettes d"identification du fabricant manquantes ou illisibles.

• Trous, déchirures ou accrocs dans la couverture exposant les fils de l"âme interne.

• Preuve de brûlures chimiques acides ou caustiques.

• Fonte, carbonisation ou éclaboussures de soudure n"importe où sur la gaine.

• Coutures cassées ou usées dans les épissures porteuses.

• Noeuds noués n"importe où dans le corps du harnais.

• Usure abrasive excessive qui réduit l’épaisseur de la gaine.

Conclusion

• Vérifiez tout le matériel de gréage actuel pour vous assurer que les surfaces d’appui correspondent aux dimensions de votre équipement synthétique.

• Mettre en œuvre un protocole d’inspection préalable au levage obligatoire et documenté pour tout le personnel de gréage.

• Procurez-vous des dispositifs de protection des bords conçus pour toutes les charges comportant des coins ou des surfaces abrasives.

• Vérifiez que tous les opérateurs suivent une formation formelle sur le déclassement des attelages ASME B30.9 et les calculs d"angle.

FAQ

Q : Quelle est la différence entre une élingue en toile et une élingue ronde ?

R : Les élingues en toile sont plates et offrent une surface plus large pour la stabilité de la charge. Les élingues rondes sont constituées de fils d"âme continus à l"intérieur d"une gaine tubulaire, offrant une flexibilité supérieure et la capacité de faire pivoter les points d"usure.

Q : Quel poids une élingue ronde de 1 tonne peut-elle soulever dans un attelage à panier ?

R : Dans un véritable attelage à panier vertical (jambes à 90 degrés par rapport à la charge), une élingue d"une capacité nominale de 1 tonne peut théoriquement soulever 2 tonnes. Cependant, à mesure que l’angle des jambes diminue, la capacité de levage diminue considérablement.

Q : Pourquoi ai-je besoin d’une protection des bords pour les élingues synthétiques ?

R : Les fibres synthétiques sont très vulnérables à la coupure et à l’abrasion sous tension. Soulever une charge avec des bords non protégés peut couper instantanément les fils centraux, entraînant une chute catastrophique de la charge.

Q : Puis-je faire un nœud sur une écharpe ronde pour la raccourcir ?

R : Non. Faire un nœud dans une élingue synthétique réduit considérablement son intégrité structurelle et sa limite de charge de travail, violant ainsi les normes de sécurité OSHA et ASME.

Q : À quelle fréquence les élingues rondes doivent-elles être inspectées ?

R : Les élingues doivent être soumises à une inspection visuelle par l"utilisateur avant chaque quart de travail ou levage. De plus, une inspection approfondie et documentée par une personne compétente désignée doit avoir lieu au moins une fois par an.

Q : Que signifie la couleur d’une écharpe ronde ?

R : La couleur de la gaine indique la limite de charge de travail (WLL) standard du harnais. Par exemple, le violet indique 1 tonne, le vert indique 2 tonnes et le jaune indique 3 tonnes. Les opérateurs doivent toujours vérifier la capacité via la balise.

Q : Quel est l’angle de sécurité minimum pour un harnais ?

R : Les meilleures pratiques de gréage imposent de maintenir les angles d"élingue (mesurés à partir de l"horizontale) au-dessus de 60 degrés. Les angles inférieurs à 30 degrés sont très dangereux en raison de l’augmentation massive de la tension appliquée au matériel.
