À quoi sert une élingue ronde pour le levage de charges lourdes ?

Chaque ascenseur comporte des risques opérationnels inhérents. Le choix du bon équipement de levage est une décision très critique. Vous devez soigneusement équilibrer la protection de la charge, l’efficacité du gréage et la sécurité stricte du site. Une élingue ronde est constituée de boucles continues de fil de polyester à haute résistance. Une gaine tubulaire protectrice entoure complètement ces fils d'âme internes. Les professionnels du gréage font appel quotidiennement à eux pour des manœuvres spécifiques et de grande capacité. Ils offrent une résistance à la traction incroyable. Ils évitent également d’ajouter un poids excessif et inutile au crochet de la grue.

Cependant, pour sélectionner l’élingue idéale, il faut regarder bien au-delà des tableaux de charge de base. Les monteurs doivent comprendre en profondeur la dynamique complexe de l’attelage. Ils doivent reconnaître avec précision les limites critiques d’usure des matériaux. Ils doivent également évaluer attentivement les avantages comparatifs par rapport aux autres types d"élingues traditionnels. Connaître les propriétés physiques de votre équipement évite les pannes catastrophiques. Cet article explore comment une construction spécialisée dicte les performances de levage de charges lourdes. Vous apprendrez les critères d’évaluation exacts pour choisir le harnais approprié pour votre prochain projet exigeant.

Points clés à retenir

• Les élingues rondes sont conçues pour les charges lourdes, sensibles à l'abrasif ou cylindriques, offrant une grande flexibilité et une adhérence supérieure dans les attelages étrangleurs.
• Le principal différenciateur entre la catégorie des élingues rondes et celle des élingues en sangle est la conception à boucle continue, qui permet une rotation pour répartir l'usure uniformément.
• Les décisions d'approvisionnement doivent être motivées par des limites de charge de travail (WLL) standard codées par couleur et par le strict respect des normes de sécurité internationales (par exemple, ASME B30.9, EN 1492-2).
• Les protocoles d'inspection de routine axés sur l'intégrité de la gaine ne sont pas négociables pour atténuer les risques sur le chantier.

La mécanique d"une élingue ronde : pourquoi la construction dicte l"application

Comprendre la mécanique interne aide les monteurs à prendre des décisions plus sûres. La construction du noyau repose entièrement sur des fils de polyester spécialisés. Ces fils forment une boucle continue et ininterrompue. Ce noyau porteur offre une résistance à la traction exceptionnellement élevée. Vous pouvez vous attendre à un étirement minimal lors d’applications lourdes. L"étirement reste généralement d"environ trois pour cent aux capacités de travail standard. Ce faible étirement prévisible empêche les rebonds dangereux de la charge lors des mouvements rapides de la grue.

Une gaine tubulaire de protection entoure cette âme en polyester. Cette housse extérieure est constituée d"un tissu tissé indépendant. La veste ne supporte aucune charge de levage. Au lieu de cela, il sert uniquement de bouclier environnemental robuste. Il protège les fils internes sensibles de la dégradation ultraviolette. Il empêche les particules de saleté abrasives de pénétrer dans le noyau. Il résiste également à l’abrasion superficielle modérée lors des opérations quotidiennes.

La conception en boucle continue offre un avantage pratique significatif. Les monteurs peuvent faire pivoter librement l’élingue avant chaque levage. Cette simple rotation déplace les principaux points de contact. Le crochet de la grue et la lourde charge touchent rarement deux fois exactement au même endroit. Cette flexibilité opérationnelle évite les dommages localisés dus au frottement. Une usure uniformément répartie augmente considérablement la marge de sécurité opérationnelle.

Meilleures pratiques pour les mécaniciens de gréage

Faites toujours pivoter manuellement le harnais après avoir effectué un levage intense. Lissez les grappes visibles dans la gaine tubulaire. Assurez-vous que les fils internes reposent à plat à l’intérieur de la housse. Les fils internes torsadés peuvent réduire considérablement la capacité de levage globale.

Principales applications de levage de charges lourdes : quand spécifier une élingue ronde

Certaines charges nécessitent des profils d"équipement spécifiques pour une manipulation en toute sécurité. Vous devez spécifier cet équipement en fonction de la géométrie de la charge et de la fragilité de la surface. Voici les principales applications dans lesquelles ils surpassent les alternatives rigides.

1. Attaches ras du cou sur charges cylindriques : les conceptions tubulaires s'adaptent naturellement aux surfaces courbes. Ils s'enroulent parfaitement autour des tuyaux en acier, des tubes en béton et des bûches brutes. La veste se comprime fortement sous tension. Cela crée une adhérence sûre à 360 degrés. La poignée serrée empêche activement le glissement dangereux de la charge lors des levages verticaux.
2. Surfaces délicates ou finies : Les machines lourdes comportent souvent des revêtements extérieurs sensibles. Un câble métallique ou une chaîne en acier écrasera instantanément les bords fragiles. Ils rayeront profondément le métal poli, les coques de bateaux en fibre de verre ou les composants industriels peints. La construction en polyester souple élimine complètement ce risque. La gaine souple répartit la pression en toute sécurité sur les finitions délicates.
3. Environnements à faible hauteur libre : les installations industrielles ont souvent un dégagement vertical restreint. Les engins de levage rigides nécessitent un espace de manœuvre important. Les élingues en polyester offrent une flexibilité extrême. Les monteurs peuvent facilement les faire passer à travers des espaces structurels serrés. Ils se comportent avec élégance dans les espaces intérieurs confinés où les écarteurs rigides s'avèrent totalement peu pratiques.

Les monteurs sont souvent confrontés à des levages complexes combinant les trois défis. Une charge cylindrique peinte dans un entrepôt exigu exige un contrôle précis. Dans ces scénarios, les boucles en polyester souple deviennent l’outil le plus fiable disponible. Ils garantissent un étouffement sécurisé sans causer de dommages coûteux aux surfaces.

Catégorie d"élingue ronde ou d"élingue en sangle : critères d"évaluation

Le choix entre des options de levage flexibles nécessite une comparaison technique minutieuse. Vous devez soigneusement comparer la catégorie des élingues rondes à celle des élingues en sangle . Les deux utilisent du polyester à haute résistance. Cependant, leurs différences structurelles fondamentales imposent des forces opérationnelles totalement différentes.

Une écharpe ronde présente une structure de boucle circulaire continue. À l’inverse, une élingue à bande plate utilise généralement une conception plate tissée œil-à-œil ou sans fin. Cette différence structurelle primaire modifie la façon dont ils répartissent le poids physique. Les élingues en sangle répartissent naturellement le poids sur une surface plane plus large. Cette position large excelle lorsqu’il s’agit de supporter des marchandises fragiles à fond plat. Les élingues rondes se condensent sous tension en un profil arrondi beaucoup plus serré. Ce profil étroit les rend considérablement supérieurs pour les applications d"étouffement sécurisées.

Les différences de durabilité influencent également fortement les choix d’approvisionnement. Les élingues rondes durent généralement plus longtemps que les élingues à sangle plate dans des environnements de construction rigoureux. La housse de protection indépendante absorbe la majorité des dommages abrasifs. Le noyau porteur interne reste isolé en toute sécurité à l’intérieur. En revanche, une élingue plate fait à la fois office de couverture et de noyau. Si une arête vive coupe la surface plane, l’intégrité structurelle est instantanément compromise.

Matrice de décision de sélection des élingues

Utilisez une règle de présélection rapide pour les opérations sur le terrain. Choisissez une sangle plate pour une large répartition du poids sur les charges plates. Choisissez des élingues rondes pour un étranglement de grande capacité et une rotation continue. Comprendre cette distinction cruciale évite les configurations de gréage dangereuses.

Navigation dans la catégorie des élingues rondes : normes de capacité et de codage couleur

Les règles de sécurité exigent une identification visuelle immédiate des capacités de levage. Les fabricants réputés adhèrent strictement au codage couleur international standard. Ce système universel indique la limite de charge d"utilisation (WLL) en ligne droite. Connaître ces couleurs évite une surcharge accidentelle.

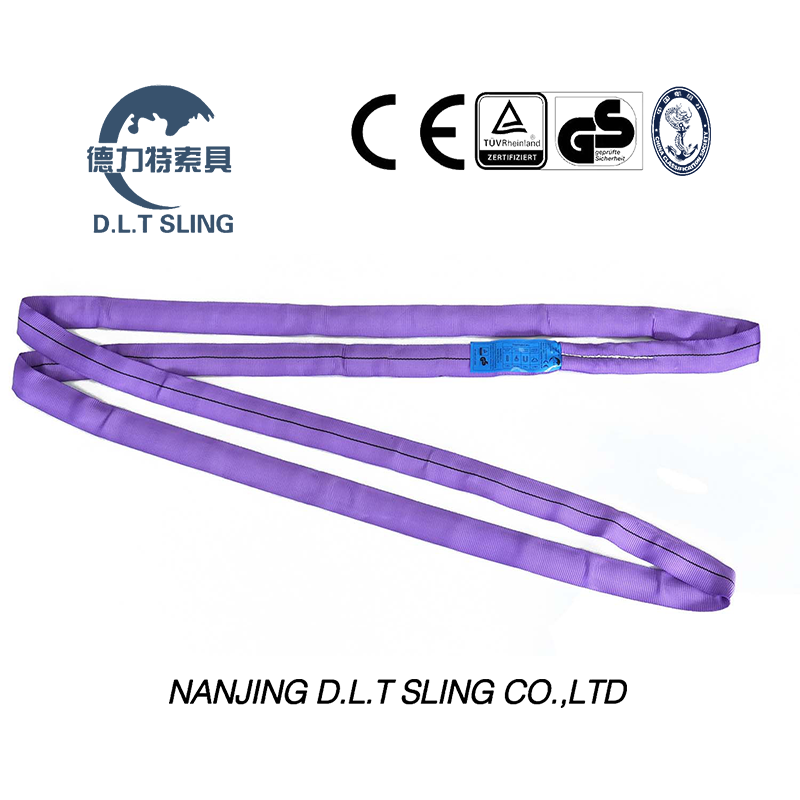

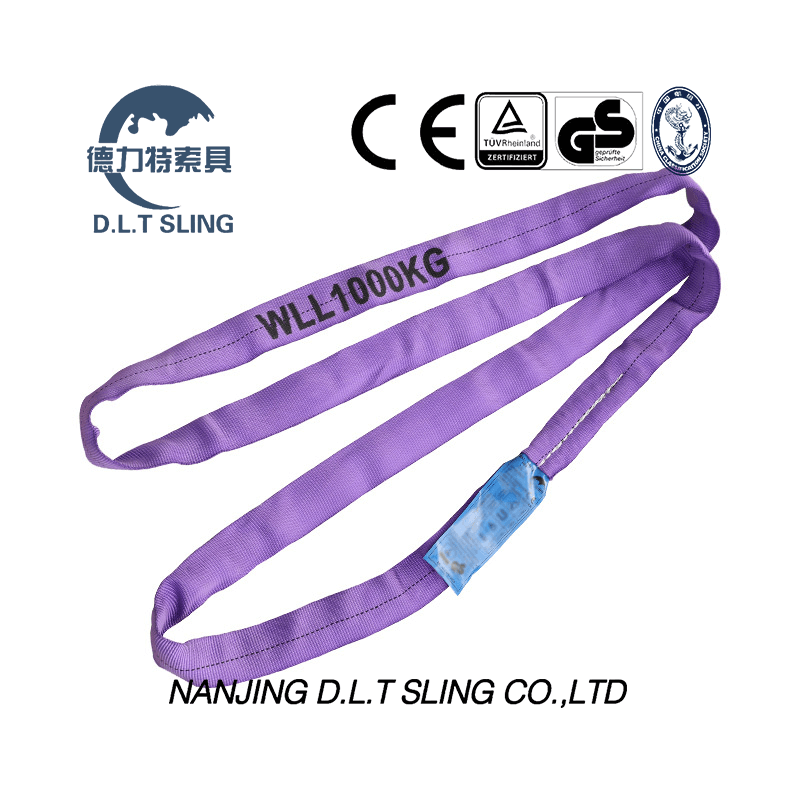

Le système de code couleur universel évolue systématiquement. Le violet désigne toujours une capacité d"une tonne. Le vert indique deux tonnes. Le jaune représente trois tonnes. Gray gère quatre tonnes. Le rouge supporte cinq tonnes. Brown gère six tonnes. Bleu s"attaque à huit tonnes. Orange signifie généralement dix tonnes ou plus. Les gréeurs peuvent vérifier instantanément la capacité de base simplement en regardant la couleur de la gaine.

Les fabricants de haute qualité fournissent une sauvegarde visuelle secondaire. Ils tissent de lourdes rayures noires directement dans la veste extérieure. Chaque bande noire représente généralement exactement une tonne de capacité nominale. Une veste verte affichera deux rayures noires distinctes. Une veste jaune comportera trois bandes. Cette caractéristique physique reste visible même si la saleté obscurcit fortement la couleur sous-jacente.

Comprendre les multiplicateurs d"attelage

La CMU standard s"applique uniquement aux ascenseurs verticaux droits. Changer la configuration de l"attelage modifie considérablement la capacité de levage réelle. Vous devez calculer ces multiplicateurs d’attelage avec précision avant chaque levage.

• Attelage vertical (100 %) : La capacité en ligne droite représente la CMU de base. La charge est suspendue directement sous le crochet de la grue.
• Attache tour de cou (~80 %) : Passer la boucle à travers elle-même réduit la capacité. L'angle sévère du starter crée une contrainte localisée intense. Vous devez multiplier la CMU de base par 0,8.
• Attelage de panier (200 %) : Bercer la charge et attacher les deux extrémités au crochet double la capacité. Cela suppose que les jambes verticales de l’élingue restent à un angle parfait de 90 degrés.

Une élingue jaune de trois tonnes soulève six tonnes dans un attelage de panier parfait. Cependant, il ne gère en toute sécurité que 2,4 tonnes dans une configuration étranglée. Les monteurs doivent appliquer ces règles mathématiques avec rigueur.

Réalités de mise en œuvre : risques en matière de sécurité, d"inspection et de conformité

La mise en œuvre pratique expose les équipements de levage à de graves menaces environnementales. La vulnérabilité aux arêtes vives représente le plus grand risque sur le chantier. Les fibres de polyester restent très susceptibles de se couper sous des tensions extrêmes. Vous ne devez jamais placer ces matériaux synthétiques directement contre des coins métalliques coupants.

Vous devez utiliser une protection de bord appropriée de manière agressive. Les gréeurs utilisent des protections d"angle magnétiques robustes sur des plaques d"acier. Ils glissent des manchons en Kevlar épais et résistants aux coupures sur le corps du harnais. S"appuyer uniquement sur la gaine tubulaire standard pour la protection des bords constitue une violation critique de la sécurité. La veste empêche l"abrasion, mais elle ne peut pas arrêter un bord tranchant en forme de lame sous des milliers de livres de pression.

Les limitations chimiques et thermiques imposent également des limites opérationnelles sûres. Le polyester supporte bien les températures extrêmes modérées. L"équipement fonctionne généralement en toute sécurité entre -40 degrés Celsius et 100 degrés Celsius. Le polyester résiste activement aux dommages causés par les acides les plus courants. Cependant, il est extrêmement vulnérable aux alcalis et aux lessives. L’exposition à des produits chimiques fortement caustiques dégradera rapidement les fibres structurelles.

Protocoles d"inspection faisant autorité

Le strict respect des protocoles d’inspection standard est entièrement non négociable. Les cadres industriels tels que ASME B30.9 et EN 1492-2 définissent clairement des critères de rejet spécifiques. Vous devez immédiatement retirer un harnais du service actif si vous détectez des défauts critiques.

Inspectez soigneusement la gaine extérieure avant chaque quart de travail. Recherchez attentivement les trous irréguliers, les déchirures profondes ou les accrocs importants. Si vous pouvez physiquement voir les fils de l’âme interne à travers un trou, l’élingue est morte. Recherchez des brûlures chimiques, des fibres fondues ou des éclaboussures de soudure. Vérifiez l"étiquette d"identification. Si l’étiquette devient complètement illisible ou disparaît, vous devez légalement jeter l’équipement. N"essayez jamais de deviner la capacité d"une boucle synthétique non étiquetée.

Approvisionnement : Comment se procurer des élingues rondes fiables

Les achats d’entreprise nécessitent de contrôler les fournisseurs pour s’assurer qu’ils s’y conforment strictement. Les acheteurs doivent exiger une documentation complète pour tous les engins de levage synthétiques. L"approvisionnement en équipement fiable a un impact direct sur la responsabilité des installations et la sécurité des travailleurs.

Exigez une certification et une traçabilité solides de la part de votre fournisseur de gréements. Chaque unité expédiée doit inclure un certificat formel de conformité. Recherchez les marques CE explicites ou les déclarations de conformité aux normes ISO. Les articles de haute qualité comportent des numéros de série individuels. Les équipements sérialisés permettent aux responsables de la sécurité de suivre un historique d"utilisation et des cycles d"inspection spécifiques.

La durabilité des étiquettes constitue un indicateur majeur de la qualité globale de la fabrication. Évaluez les fabricants en fonction de la manière dont ils sécurisent leurs étiquettes d’identification. Les constructeurs haut de gamme utilisent des étiquettes en vinyle robuste ou en cuir épais. Ils cousent ces étiquettes solidement dans la couture de la veste. Les étiquettes fragiles ressemblant à du papier se déchirent facilement dans des environnements difficiles. Les étiquettes manquantes nécessitent légalement une mise hors service immédiate, ce qui entraîne un gaspillage des budgets d"approvisionnement.

Les achats d"entreprise modernes exploitent également des options de personnalisation avancées. Vous pouvez spécifier des longueurs personnalisées exactes pour les cadres de levage automatisés hautement spécialisés. Vous pouvez commander des housses à double enveloppe pour les environnements présentant une abrasion superficielle extrême. De nombreuses installations exigent désormais l’intégration RFID. Les fabricants cousent de minuscules puces RFID durables à l’intérieur de la housse de la veste. Les inspecteurs de sécurité analysent ces puces pour mettre instantanément à jour l"inventaire numérique et les enregistrements de conformité. Cette intégration numérique élimine les erreurs de paperasse et garantit une conformité sans faille avec l"OSHA.

Conclusion

La sélection du moyen de levage optimal nécessite des connaissances techniques et une prévoyance pratique. Les élingues rondes offrent une combinaison inégalée de capacité de charge élevée et d"adaptabilité. Ils s"adaptent en toute sécurité aux formes cylindriques complexes tout en offrant une protection de surface supérieure. Comprendre leur mécanique interne vous permet de maximiser leur durée de vie opérationnelle grâce à une bonne rotation de l"usure.

Votre équipe doit donner la priorité aux protocoles de sécurité avant tout. Appliquez correctement les multiplicateurs d’attelage pour calculer les véritables capacités de levage. Utilisez toujours une protection de bord robuste pour éviter les coupures catastrophiques. Effectuez des inspections visuelles strictes et quotidiennes pour identifier les dommages mortels sur la gaine avant qu"une charge ne quitte le sol.

Prenez dès aujourd’hui des mesures décisives pour mettre à niveau votre inventaire actuel de gréements. Auditez soigneusement vos applications de levage lourdes existantes. Évaluez votre rapport exact entre boucles continues et équipement à sangle plate. Contactez un fournisseur de gréements certifié pour spécifier les capacités à code couleur appropriées. Assurez-vous d"acheter des équipements sérialisés équipés d"étiquettes d"identification durables et d"accessoires de protection des bords adaptés à votre prochain projet exigeant.

FAQ

Q : Une élingue ronde peut-elle être réparée si la gaine extérieure est déchirée ?

R : Non. Les normes de l"industrie imposent un retrait immédiat du service si les fils d"âme sont exposés. La veste de protection ne peut pas être cousue ou rapiécée sur le terrain. Toute tentative de réparation compromet gravement l"intégrité structurelle et viole les réglementations de l"OSHA.

Q : Comment puis-je calculer la capacité d’une élingue ronde dans un attelage à panier ?

R : Généralement, la CMU en ligne droite est doublée, à condition que l"angle de l"élingue soit exactement de 90 degrés. Cependant, à mesure que l’angle entre les jambes augmente, la capacité de levage diminue considérablement. Consultez toujours les tableaux de charge spécifiques du fabricant pour vérifier les capacités du panier incliné.

Q : Quelle est la durée de vie prévue d’une élingue ronde en polyester ?

R : La durée de vie prévue dépend entièrement de la fréquence d"utilisation, de l"exposition aux UV et de l"environnement opérationnel. Un harnais très utilisé dans un environnement abrasif peut ne durer que quelques mois. Des inspections annuelles par des tiers sont généralement requises par la loi pour déterminer la sécurité et la viabilité continues.
