Élingue à sangle plate ou élingue ronde : comment choisir le bon type

La sélection du bon équipement de levage synthétique comporte d’énormes enjeux opérationnels et de sécurité. Vous ne pouvez pas vous permettre de deviner lorsque vous installez des charges de plusieurs tonnes. Choisir la mauvaise élingue entraîne directement des dommages dévastateurs à la charge. Cela accélère la défaillance des engrenages et crée de graves risques de non-conformité en matière de sécurité. Les élingues synthétiques constituent désormais la norme industrielle pour la sécurisation des matériaux sensibles. Ils surpassent facilement les chaînes abrasives ou les câbles métalliques rigides dans les applications de levage délicates. Les opérateurs doivent soigneusement naviguer dans la décision spécifique entre les configurations plates et rondes. Cet article détaille les différences structurelles exactes entre ces conceptions populaires. Nous explorons la répartition de la charge, l’adaptabilité de l’attelage et les normes de sécurité cruciales. Vous apprendrez exactement comment adapter le profil d"élingue approprié à vos besoins spécifiques en matière de charge. À la fin, vous pouvez faire des choix de gréage en toute confiance, sûrs et efficaces. Il garantit que vos opérations restent conformes et productives.

Points clés à retenir

• Objectif d'application : les élingues en sangle plate offrent une surface plus large pour la stabilité de la charge et la protection des surfaces fragiles ; les élingues rondes offrent des capacités de poids plus élevées et une adaptabilité supérieure pour les attelages à étranglement.
• Durabilité ou protection : La gaine extérieure protectrice de la catégorie des élingues rondes protège les fils porteurs, tandis que les élingues plates exposent leur sangle structurelle directement à l'abrasion.
• Coût et durée de vie : les décisions d'approvisionnement doivent mettre en balance les coûts initiaux et la durée de vie prévue en fonction de l'environnement opérationnel (par exemple, exposition aux UV, arêtes vives).
• Conformité : les deux types nécessitent le strict respect des normes d'inspection de l'industrie (par exemple, ASME B30.9 ou EN 1492) et une mise hors service immédiate en cas d'indicateurs d'usure spécifiques.

Différences structurelles fondamentales

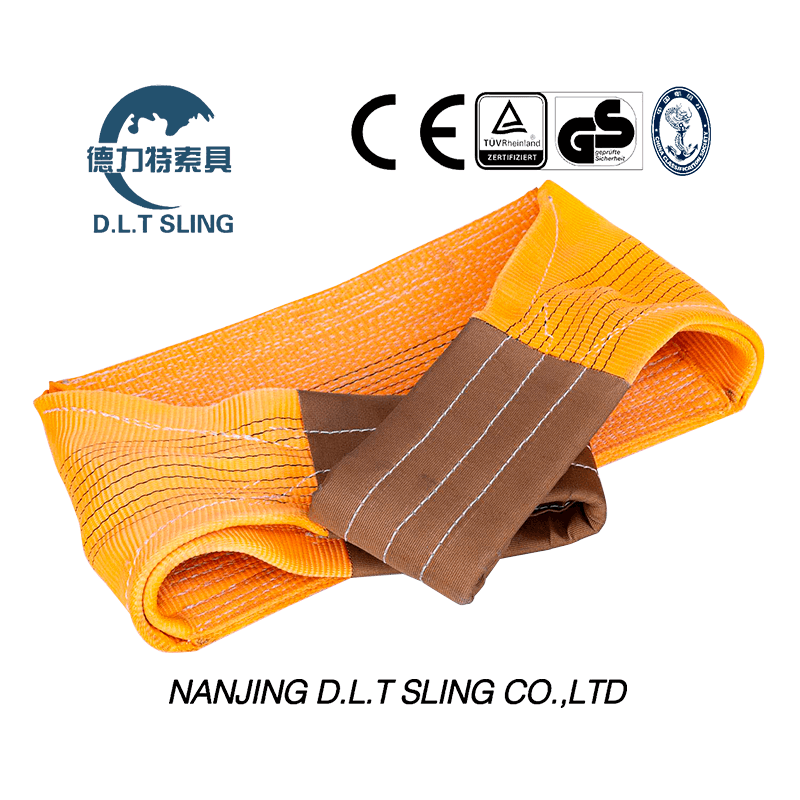

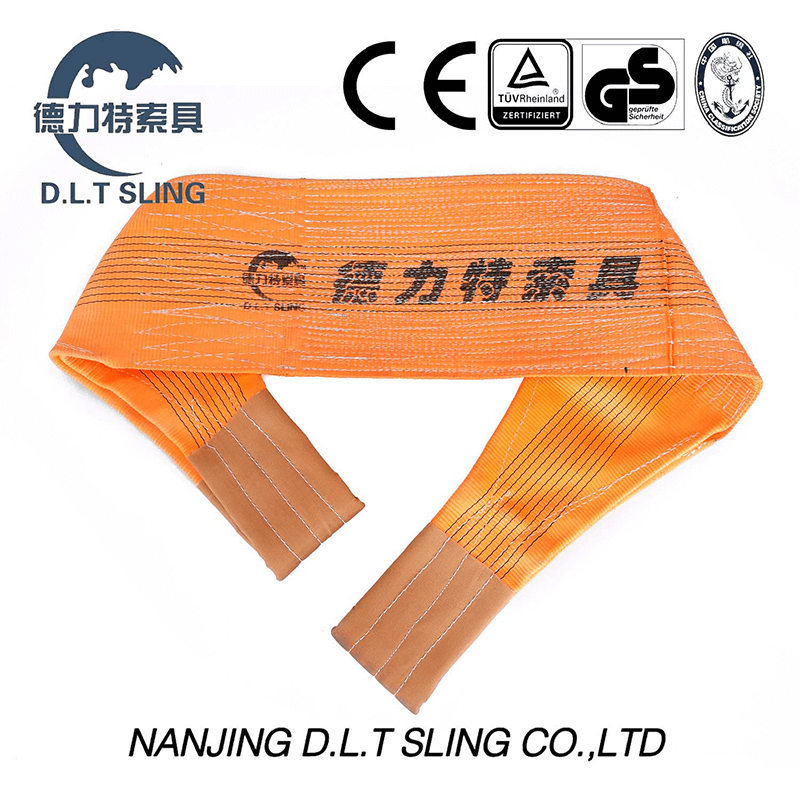

Le profil d"élingue à sangle plate

Les fabricants construisent une élingue à sangle plate en polyester à l'aide de fils synthétiques étroitement tissés. Ils comportent souvent des yeux renforcés à chaque extrémité pour une connexion facile. Les gréeurs les appellent des conceptions duplex ou simplex en fonction du nombre de couches. Une élingue simplex utilise une seule couche de sangle tissée. Un modèle duplex comporte deux couches cousues ensemble pour doubler la résistance. La réalité mécanique de cette conception est très simple. La totalité de la surface tissée supporte directement la tension du poids de la charge.

Vous pouvez facilement les identifier grâce à leur aspect plat en forme de ceinture. Ils reposent complètement à plat contre la surface de chargement. Les normes industrielles imposent un système strict de codage couleur basé sur la limite de charge de travail (WLL). Ce système de couleurs universel aide les monteurs à vérifier la capacité en un coup d’œil. Par exemple, une ceinture violette signifie toujours une capacité d"une tonne. Une ceinture verte indique une limite de deux tonnes. Le profil plat offre une excellente couverture de surface mais expose les fibres porteuses directement à l"environnement.

La catégorie des élingues rondes

La construction d"une élingue ronde diffère fondamentalement de celle des ceintures plates. Les fabricants les construisent comme une boucle sans fin de fils synthétiques porteurs. Nous appelons cette structure interne du fil le noyau. Une gaine tubulaire tissée enveloppe complètement ce noyau. Cette veste extérieure est entièrement non porteuse. Il maintient simplement les fils ensemble et assure une friction essentielle. La réalité mécanique offre des avantages uniques. Les fils d"âme internes supportent 100 % de la tension de levage.

Vous reconnaîtrez les produits de la catégorie des élingues rondes à leur conception à boucle souple, tubulaire et continue. Ils suivent également exactement la même norme de codage couleur DIN EN 1492 que leurs homologues plats. La gaine extérieure constitue une première ligne de défense contre les rayons UV et les frottements mineurs. Comme les fils d'âme restent lâches à l'intérieur de la veste, ils s'étalent légèrement lorsqu'ils sont comprimés. Cette construction permet une flexibilité exceptionnelle autour de formes étranges.

Matrice d"évaluation côte à côte

Les monteurs doivent évaluer la façon dont chaque élingue interagit avec la surface de charge. Une large sangle plate empêche l’écrasement des bords délicats. Le profil large répartit la pression uniformément sur une zone de contact plus large. À l’inverse, les élingues rondes ont tendance à se replier sous une forte tension. Ils forment un point de pression plus étroit. Ce regroupement peut endommager les bords très finis ou fragiles s'il est utilisé incorrectement.

L"adaptabilité de l"attelage joue un rôle majeur dans le gréement quotidien. Les deux modèles fonctionnent bien dans les attelages verticaux et en panier. Cependant, la configuration ronde excelle dans les attaches étranglées serrées. La conception tubulaire adhère de manière agressive et s"adapte parfaitement aux charges cylindriques. Les ceintures plates peuvent parfois se plier ou se plier de manière inégale lorsqu’elles sont étroitement étranglées. Ce pliage réduit leur résistance fonctionnelle.

Les contraintes de capacité de poids influencent fortement le choix de l"équipement. Les fabricants peuvent facilement adapter la CMU des modèles ronds en ajoutant davantage de fils internes. Ils les spécifient régulièrement pour les ascenseurs industriels ultra-lourds dépassant 10 tonnes. Atteindre une capacité de 10 tonnes dans une conception plate nécessite une courroie particulièrement large et rigide. Enfin, pensez à l’étirement et au contrôle de la charge. Les variantes en polyester des deux catégories s"étirent généralement d"environ 3 % à leur capacité nominale. Cet étirement minimal absorbe efficacement les chocs soudains. Il évite les rebonds importants de la charge lors des opérations de levage rapides.

Vous trouverez ci-dessous un tableau récapitulatif comparant les principales mesures opérationnelles.

Adaptation des applications : quelle élingue pour quelle charge ?

La sélection du bon profil nécessite d’analyser la nature exacte de votre charge. Vous devez tenir compte de la fragilité de la surface, du centre de gravité et des dégagements de levage. L"expérience pratique prouve qu"une bonne adéquation évite des accidents coûteux.

Quand spécifier un profil plat :

1. Composants de levage hautement finis : la large surface d'appui protège les machines, les bateaux en fibre de verre et les matériaux architecturaux personnalisés. Il ne laisse aucune trace de pression.
2. Charges nécessitant une stabilité maximale : Le profil plat résiste au roulement. Il empêche les torsions de rotation indésirables lors de longs palans verticaux.
3. Dégagements inférieurs serrés : Vous pouvez facilement glisser une courroie plate sous une charge au repos. Les modèles ronds s’accrochent souvent ou nécessitent plus d’espace de dégagement.

Quand spécifier un profil rond :

1. Charges cylindriques et groupées : les tuyaux, les tubes en acier et les bûches brutes nécessitent un étranglement hautement sécurisé. La conception tubulaire mord fermement.
2. Ascenseurs industriels extrêmement lourds : spécifiez-les pour les charges dépassant les largeurs de bande standard. Ils manipulent sans effort des transformateurs de plusieurs tonnes et des machines lourdes.
3. Environnements nécessitant des points d'usure décalés : la conception en boucle sans fin permet aux utilisateurs de faire pivoter le point de contact avant chaque levage. Cette simple rotation répartit l'usure uniformément et prolonge la durée de vie du produit.

Réalités en matière de sécurité, d"inspection et de conformité

Vous devez comprendre la vulnérabilité unique et les modèles d’usure des matériaux synthétiques. La sangle plate reste très sensible aux coupures de bord. L"abrasion superficielle dégrade directement les fibres porteuses. Ils souffrent également d’une dégradation localisée par les UV s’ils sont laissés à l’extérieur. Les configurations rondes font face à différentes menaces. Les déchirures de la gaine exposent le noyau interne à la saleté et aux gravillons. Les fils internes peuvent hernie à travers de petits trous. Le noyau restant caché, vous devez effectuer des inspections tactiles. Les monteurs doivent palper sur toute la longueur pour détecter les grumeaux cachés ou les fibres internes cassées.

Les mandats de protection Edge s’appliquent strictement aux deux configurations. Vous devez utiliser des protections de bord externes lorsque vous manipulez des coins pointus ou abrasifs. Les manchons d"usure standard ou les coussinets d"angle magnétiques empêchent les ruptures catastrophiques sous tension. N"ignorez pas cette règle. Les multiplicateurs de tension sur les coins pointus trancheront instantanément le polyester.

Les normes de l’industrie fournissent des directives claires en matière de mise hors service. Des organisations comme l"OSHA et l"ASME appliquent strictement la norme B30.9. Vous devez retirer du service tout engrenage synthétique immédiatement après avoir découvert des indicateurs d"usure spécifiques. Une politique de « tolérance zéro pour les coupures » s"applique universellement à toutes les opérations de gréage modernes. N"essayez pas de récupérer un équipement compromis. Les courroies coupées, brûlées ou chimiquement dégradées doivent être détruites pour éviter toute réutilisation accidentelle.

Stratégie d"approvisionnement

Les équipes d’approvisionnement sont confrontées à des choix critiques lorsqu’elles équipent une équipe de gréage. Vous devez analyser soigneusement le coût initial par rapport à la fréquence de remplacement prévue. Les courroies plates semblent souvent légèrement plus économiques avec des capacités de poids inférieures. Ils fonctionnent parfaitement pour les tâches légères d’entrepôt. Cependant, les configurations en boucle sans fin durent souvent plus longtemps dans les environnements industriels lourds. La possibilité de faire pivoter les points d’usure évite une défaillance prématurée. Cette durée de vie prolongée justifie facilement un investissement initial légèrement plus élevé.

La standardisation des stocks crée des avantages opérationnels majeurs. De nombreuses installations bénéficient de la normalisation des modèles de boucle continue pour les tâches générales de gréage. Ils gèrent efficacement diverses tâches quotidiennes. Vous pouvez alors conserver un inventaire beaucoup plus restreint et spécialisé de courroies plates, spécifiquement destinées à la manipulation de produits fragiles. Cette double approche optimise l’espace de l’entrepôt et simplifie la formation des monteurs.

Les critères d’évaluation des fournisseurs doivent rester sans compromis. Présélectionnez les fournisseurs sur la base d’une traçabilité stricte de la fabrication. Ils doivent fournir des certificats de test officiels pour chaque lot. Vérifier leur conformité aux tolérances de fabrication ISO et ASME. De plus, donnez la priorité aux fournisseurs proposant des longueurs personnalisées et des manchons spécialisés. Un fournisseur solide agit comme un partenaire technique et non comme un simple catalogue.

Conclusion

Le cadre décisionnel pour les équipements de levage synthétiques dépend en fin de compte de vos exigences opérationnelles spécifiques. Vous devez choisir des ceintures tissées larges pour une protection maximale de la charge et une couverture de surface maximale. Ils excellent dans la stabilisation des matériaux fragiles. À l’inverse, vous devez choisir des configurations à boucle tubulaire pour les applications de starter à haute capacité et robustes. Leur flexibilité et leur adhérence restent inégalées dans les environnements difficiles.

Votre prochaine étape nécessite une action immédiate. Auditez soigneusement vos applications de levage actuelles. Consultez vos spécifications de poids de charge et vos exigences en matière de fragilité des surfaces. Enfin, demandez une consultation technique formelle ou un devis auprès d’un fournisseur de gréage certifié. L’évaluation proactive des équipements garantit un lieu de travail plus sûr et plus efficace.

FAQ

Q : Puis-je utiliser une élingue en sangle plate et une élingue ronde sur le même élévateur ?

R : Vous devez généralement éviter de mélanger différents types d’élingues synthétiques sur un seul levage. Ils présentent des taux d’étirement légèrement différents sous forte tension. Cette incohérence peut entraîner un déplacement de charge indésirable ou une répartition inégale du poids. Donnez toujours la priorité aux charges équilibrées en utilisant un équipement adapté pour une sécurité optimale.

Q : Comment puis-je lire le code couleur sur les harnais synthétiques ?

R : Les fabricants suivent la norme de couleur universelle DIN EN 1492. Le violet indique 1 tonne, le vert 2 tonnes, le jaune 3 tonnes et le gris 4 tonnes. Le rouge signifie 5 tonnes, le marron 6 tonnes, le bleu 8 tonnes et l"orange signifie 10 tonnes ou plus.

Q : Les élingues en sangle plate en polyester sont-elles résistantes aux produits chimiques ?

R : Le polyester résiste relativement bien aux acides les plus courants. Il reste cependant très vulnérable aux alcalis forts. Il se dégradera rapidement au contact. Si votre environnement utilise des alcalis lourds, vous devez sélectionner des alternatives en nylon ou en polypropylène. Vérifiez toujours les tableaux de compatibilité chimique avant de monter dans des environnements difficiles.

Q : Une élingue ronde peut-elle être réparée si la gaine extérieure est déchirée ?

R : Des règles de sécurité strictes interdisent la réparation des gaines extérieures déchirées. Une fois que la gaine non porteuse se déchire, les fils de l"âme interne sont exposés à la saleté, à l"abrasion et aux dommages causés par les UV. Vous devez immédiatement mettre hors service l"unité endommagée, la détruire et la remplacer entièrement.
