Capacité de charge des élingues en sangle : ce que les acheteurs doivent savoir

Un mauvais calcul des limites de charge d"une élingue ne risque pas seulement d"endommager l"équipement. Cela crée des responsabilités de sécurité catastrophiques et déclenche de graves manquements à la conformité OSHA. Une élingue cassée peut interrompre les opérations, détruire des marchandises de valeur et mettre des vies en danger sur votre chantier. Pour les responsables des achats et les ingénieurs de sécurité, l’évaluation de la capacité de charge va bien au-delà de la simple lecture de l’étiquette du fabricant. Cela nécessite une compréhension approfondie de la géométrie du gréement. Vous devez calculer des facteurs de sécurité dynamiques et tenir compte de la dégradation de l"environnement. La chaleur, les produits chimiques et les arêtes vives réduisent silencieusement la résistance des matériaux au fil du temps.

Ce guide détaille les critères d’évaluation techniques essentiels dont vous avez besoin. Nous vous montrerons exactement comment spécifier et trouver les élingues de levage appropriées pour les environnements opérationnels à enjeux élevés. Vous apprendrez comment les attelages modifient les limites de capacité, pourquoi les codes de couleur sont importants et comment le choix des matériaux dicte la sécurité. À la fin, vous saurez comment adapter l’architecture des élingues à votre profil de charge opérationnelle précis, de manière sûre et efficace.

Points clés à retenir

• La capacité est dynamique et non statique : la véritable capacité de levage d'une élingue change considérablement en fonction du type d'attelage (vertical, étrangleur ou panier) et de l'angle de l'élingue.
• Le code couleur est une référence et non une garantie : alors que les codes couleurs internationaux aident à identifier la capacité de base (par exemple, le marron indique une élingue en sangle de 6 tonnes), les étiquettes sont le seul point de référence juridiquement conforme.
• Le matériau dicte les performances : les limites de charge ne signifient rien si le matériau de l'élingue (polyester ou nylon) réagit mal aux produits chimiques spécifiques au site, à l'exposition aux UV ou à l'humidité.
• Une inspection rigoureuse limite la responsabilité : les normes OSHA et ASME exigent des critères de retrait stricts ; si l'étiquette de capacité est illisible, le harnais est légalement inutilisable.

Comprendre la WLL (limite de charge de travail) et la résistance à la rupture

Les équipes d’approvisionnement confondent souvent la résistance minimale à la rupture (MBS) avec les limites opérationnelles sûres. Cette erreur conduit à un sous-dimensionnement dangereux sur le terrain. Lorsqu’un opérateur suppose qu’une élingue peut augmenter quotidiennement sa limite de rupture absolue, il introduit d’énormes risques de défaillance. Vous devez séparer distinctement ce qu"une élingue peut contenir avant de la casser de ce qu"elle peut soulever en toute sécurité pendant les opérations normales.

La limite de charge de travail (WLL) est la masse maximale autorisée qu'une élingue en sangle est conçue pour soulever, abaisser ou suspendre. Les fabricants déterminent ce nombre dans des conditions environnementales et géométriques standard. Il constitue votre plafond opérationnel absolu. Ne dépassez jamais la CMU lors d’un levage standard.

Le rapport du facteur de sécurité (SF)

Les fabricants intègrent un tampon dans chaque élingue certifiée. Nous appelons cela le ratio du facteur de sécurité (SF). Aux États-Unis, les applications de levage générales nécessitent un facteur de sécurité de 5 : 1. Cela signifie qu"une élingue conçue pour 1 tonne de CMU se brise physiquement à 5 tonnes de force statique. Certaines normes internationales ou environnements de levage spécialisés exigent un ratio de 7 : 1 encore plus strict.

Remarque sur la confiance et la transparence : le facteur de sécurité existe exclusivement pour absorber les charges de choc inattendues, l'usure par friction mineure et les légers déplacements de poids. Cela ne vise jamais à justifier le levage d’une charge plus lourde que la CMU indiquée. Si un levage nécessite 4 tonnes, vous devez utiliser une élingue conçue pour 4 tonnes, quel que soit son tampon de résistance à la rupture.

La matrice internationale de code couleur et la conformité du marquage

Les gréeurs s"appuient sur des indicateurs visuels pour connaître la vitesse, mais les ingénieurs en sécurité exigent des preuves vérifiables. L"industrie équilibre l"identification visuelle rapide et la vérification légale grâce à un système d"étiquetage standardisé.

Le tableau de capacité standard

Les normes internationales attribuent des couleurs spécifiques à des capacités de charge spécifiques. Ce système aide les monteurs à récupérer rapidement le bon équipement dans le casier de stockage. Vous trouverez ci-dessous une matrice de cartographie de codes couleur standard utilisée pour les élingues synthétiques.

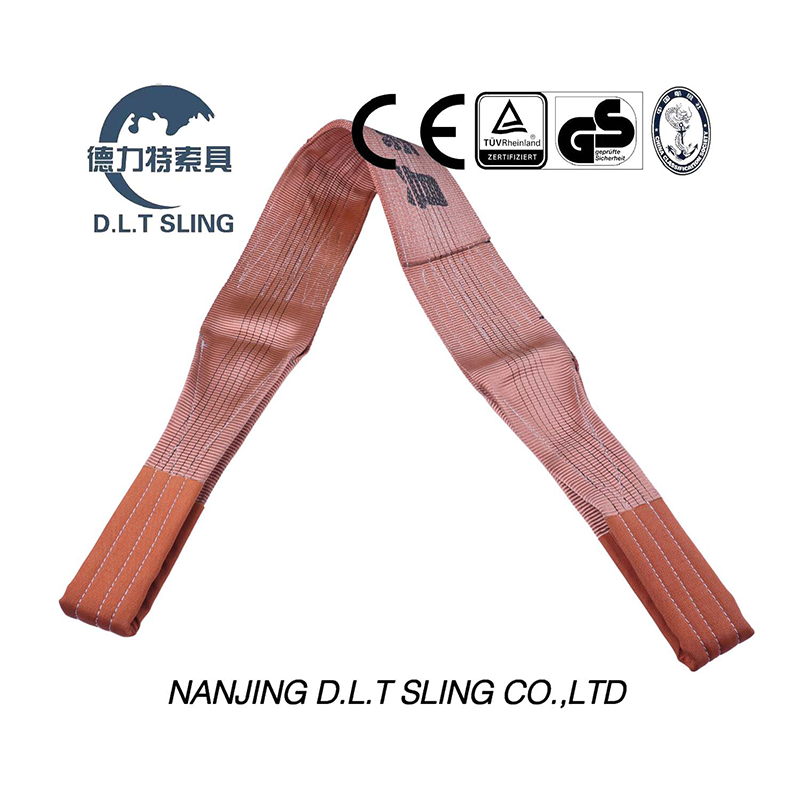

Par exemple, une veste marron indique immédiatement une élingue en sangle de 6 tonnes . Cependant, la saleté, l’huile et une exposition prolongée aux UV décolorent souvent ces couleurs. Un harnais violet recouvert de graisse industrielle peut paraître noir. Une écharpe rouge laissée au soleil peut virer au rose pâle. Par conséquent, la couleur à elle seule ne constitue jamais un contrôle de sécurité suffisant.

La « Règle de balise » (conformité OSHA/ASME)

L"identification visuelle devient dangereuse sans vérification légale. Conformément aux normes strictes de conformité OSHA et ASME, l"étiquette d"identification du fabricant fait office d"autorité ultime. L"étiquette doit clairement afficher le nom du fabricant, le type de matériau et les capacités nominales des différents attelages.

Cela introduit un risque critique de mise en œuvre. Une étiquette de fabricant manquante ou illisible nécessite une mise hors service immédiate. Peu importe que le harnais soit neuf ou physiquement impeccable. Si l’inspecteur ne peut pas lire l’étiquette, le harnais est légalement inutilisable. Vous devez le couper et le jeter pour éviter toute utilisation accidentelle.

Comment la géométrie du gréement diminue la capacité de l"élingue en sangle

La capacité nominale imprimée sur l’étiquette comporte une mise en garde majeure. Elle ne s"applique qu"à un attelage vertical parfaitement droit. Le levage dans le monde réel se produit rarement en ligne droite. Les acheteurs doivent tenir compte du déclassement de la capacité en fonction des applications sur le terrain et de la géométrie des gréements.

Multiplicateurs d"attelage

La façon dont vous attachez l’élingue à la charge modifie considérablement sa capacité de levage. Nous utilisons des multiplicateurs d’attelage pour calculer la charge de travail réelle et sûre.

• Attelage vertical (100 % de la WLL) : L'élingue se connecte directement du crochet de la grue au point de charge. Il prend en charge la pleine capacité nominale.
• Attache tour de cou (80 % de la CMU) : L'élingue s'enroule autour de la charge et passe à travers son propre œil. Cela crée un stress intense au point d’étranglement. En conséquence, cela réduit généralement la capacité globale à 80 % de la CMU standard.
• Attelage à panier (jusqu'à 200 % de la CMU) : L'élingue soutient la charge, les deux yeux reposant sur le crochet de la grue. Cette configuration répartit le poids sur deux jambes. Il double efficacement la capacité, à condition que les pieds soient placés à un angle parfait de 90 degrés par rapport à la charge.

L"effet d"angle d"élingue

Le multiplicateur d’attelage du panier diminue rapidement à mesure que l’angle de l’élingue diminue. La tension augmente de façon exponentielle à mesure que l’angle horizontal entre l’élingue et la charge diminue.

Si vous soulevez une charge avec une élingue à un angle horizontal de 30 degrés, la contrainte sur chaque jambe double par rapport à un angle de 90 degrés. Les opérateurs qui ne parviennent pas à calculer la tension angulaire surchargent souvent les élingues, même lorsqu"ils soulèvent une masse bien inférieure à la CMU nominale totale. Consultez toujours un tableau des angles de gréement avant d’effectuer des levages complexes.

Sans fin ou œil et œil : évaluation des configurations de fronde

Pour résoudre des problèmes de levage complexes, il faut adapter l"architecture des élingues au profil de charge opérationnel. Le bon choix maximise la durée de vie opérationnelle et offre un meilleur retour sur investissement dans le temps.

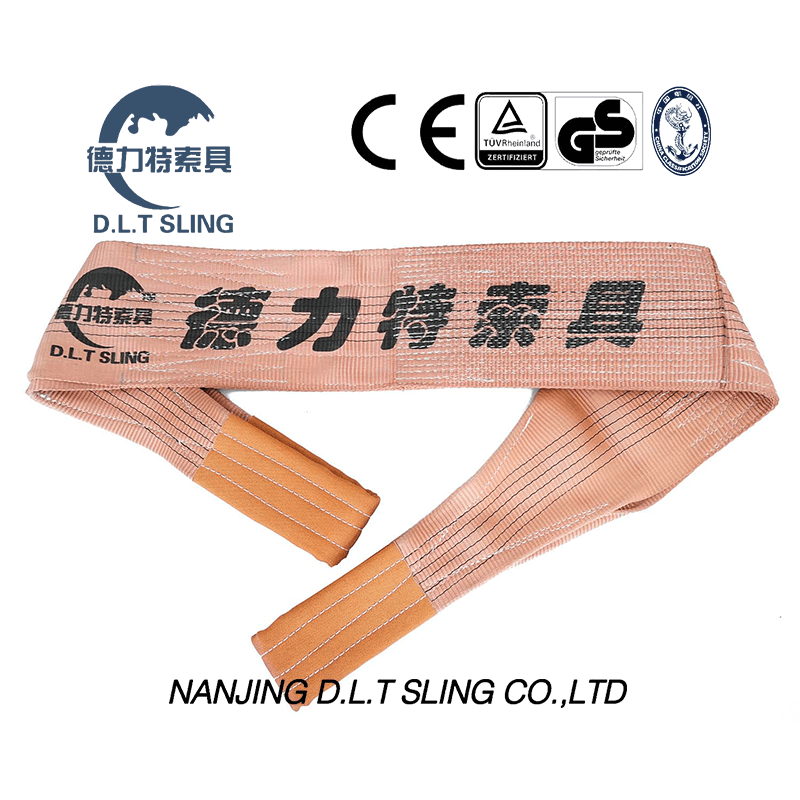

Élingues œil-et-oeil

Les écharpes œil-et-œil présentent un corps plat avec des boucles cousues aux deux extrémités. Ils constituent la solution la plus courante pour les attelages verticaux et étrangleurs simples. Les opérateurs les trouvent faciles à glisser sous les charges et à les fixer aux crochets de grue.

Cependant, les bandeaux oculaires souffrent d"une usure concentrée. Le crochet de la grue et la charge s"appuient toujours exactement sur les mêmes points : l"intérieur des yeux et le centre du corps. Au fil des utilisations répétées, ces points de friction spécifiques se dégradent beaucoup plus rapidement que le reste du matériau.

Élingue de levage plate sans fin

Une sangle de levage plate sans fin offre une alternative robuste. Il forme une boucle continue cousue sans extrémités distinctes. Cette architecture offre un énorme avantage mécanique.

La conception en boucle continue permet aux monteurs de faire pivoter le point d"appui à chaque utilisation. Vous ne soumettez jamais la même section de tissu à la friction du crochet deux fois de suite. Cela prolonge considérablement la durée de vie opérationnelle de l’équipement. Les élingues sans fin sont idéales pour les charges lourdes et abrasives. Ils excellent également lorsque l"étouffement d"une charge nécessite un contact maximal avec la surface, car ils n"ont pas les yeux cousus encombrants qui peuvent perturber une prise serrée.

5 vérifications avant l"achat pour atténuer les pannes de gréement

La sélection du bon équipement de levage nécessite un cadre de décision structuré. Utilisez cette liste de contrôle pratique pour les équipes d’approvisionnement et de sécurité lors de la présélection des fournisseurs.

1. Vérifiez la compatibilité de la protection des bords : les fibres synthétiques échouent instantanément sous une tension élevée contre des bords tranchants non protégés. Un coin en acier exposé peut couper une sangle lourde comme une lame de rasoir. Évaluez toujours si le fabricant fournit des manchons robustes, des protecteurs de coins ou des coussinets d'usure pour protéger le tissu.
2. Vérifiez l'environnement chimique et thermique : la sélection des matériaux est essentielle. Le nylon s'étire jusqu'à 10 % sous charge et supporte bien les environnements alcalins. Il est idéal pour certaines usines chimiques mais se dégrade rapidement en acide. Le polyester est peu extensible (environ 3 %) et résiste naturellement aux environnements acides. Choisissez la fibre qui survit aux produits chimiques spécifiques à votre chantier.
3. Vérifiez la tolérance à l'étirement : évaluez la marge nécessaire. Une élingue en nylon s'étirant à 10 % sur une charge lourde peut faire racler la cargaison sur le sol si l'espace libre est restreint. Si le risque de chute de charge ou l’espace libre restreint vous préoccupent, optez pour du polyester peu extensible.
4. Vérifiez la certification et la traçabilité : n'achetez jamais d'équipement de levage non certifié. Assurez-vous que le fournisseur fournit des certificats de test rigoureux. Recherchez les numéros de série entièrement conformes aux normes ASME B30.9 et OSHA 1910.184. La traçabilité protège vos opérations légalement en cas d’accident.
5. Standardisation des contrôles : réduisez les erreurs des opérateurs en standardisant les marques et les types de harnais sur l'ensemble de votre site. Mélanger les marques peut conduire à des dispositions d'étiquetage incohérentes et à des attentes incohérentes en matière de facteurs de sécurité. Un inventaire standardisé maintient les inspections quotidiennes uniformes et prévisibles.

Conclusion

Se procurer le bon équipement de levage représente un équilibre délicat. Vous devez calculer avec précision les charges dynamiques, comprendre parfaitement les limitations des matériaux et appliquer une conformité réglementaire stricte. Négliger l’un de ces domaines transforme un simple ascenseur en un grave danger pour la sécurité.

Pour sécuriser vos opérations immédiatement, mettez en œuvre les étapes d’action suivantes :

• Effectuez un audit complet de votre inventaire de levage actuel et détruisez toute élingue portant une étiquette illisible ou manquante.
• Évaluez vos géométries de charge standard et calculez les angles d'élingue les plus défavorables que votre équipe utilise fréquemment.
• Standardisez les choix de matériaux de votre site pour prévenir la dégradation chimique en fonction de vos risques environnementaux spécifiques.
• Consultez un fournisseur d'équipement de gréage certifié pour vérifier que vos multiplicateurs d'attelage actuels correspondent aux exigences réalistes de vos opérations quotidiennes.

FAQ

Q : Puis-je soulever davantage si j’utilise un attelage à panier ?

R : Oui, un véritable attelage à panier peut augmenter la capacité jusqu"à 200 % de la limite de charge de travail standard. Cependant, cette pleine capacité ne s’applique que si les pieds de l’élingue forment un angle parfait de 90 degrés par rapport à la charge. À mesure que l’angle horizontal de l’élingue diminue, la tension augmente rapidement. Vous devez calculer des facteurs de déclassement pour tout angle inférieur à 90 degrés afin d"éviter une surcharge accidentelle.

Q : Que se passe-t-il si l"étiquette tombe de mon harnais ?

R : Vous devez le retirer du service immédiatement. Les réglementations OSHA et ASME imposent des critères stricts de retrait des équipements de levage. Pas de balise signifie pas d’ascenseur. Sans étiquette lisible détaillant le fabricant, le matériau et les capacités nominales, les opérateurs ne peuvent pas légalement vérifier les limites de sécurité. Le harnais doit être détruit pour éviter toute utilisation accidentelle.

Q : Les élingues en nylon ou en polyester sont-elles meilleures en termes de capacité de charge ?

R : La capacité est identique si les deux élingues sont conçues pour la même limite de charge de travail. Cependant, le polyester offre généralement un meilleur contrôle de la charge car il ne s"étire qu"environ 3 % sous tension. Le nylon s"étire jusqu"à 10 %, ce qui offre une meilleure absorption des chocs mais peut causer des problèmes dans les environnements à hauteur libre restreinte. Choisissez en fonction de la résistance chimique et de la tolérance à l"étirement.

Q : À quelle fréquence les élingues en sangle doivent-elles être inspectées ?

R : Les opérateurs doivent effectuer une inspection visuelle avant utilisation avant chaque quart de travail. Ils doivent rechercher des coupures, des brûlures chimiques, une dégradation due aux UV et des étiquettes manquantes. De plus, l"OSHA exige une inspection périodique approfondie et documentée par un professionnel qualifié au moins une fois tous les 12 mois, ou plus fréquemment dans des conditions de fonctionnement difficiles.
