Un dispositif d’arrimage de charge coincé ou mal tendu présente un risque immédiat pour la sécurité sur tout chantier ou itinéraire de transport. Lorsque ces mécanismes se bloquent, ils risquent d’endommager gravement la cargaison, de libérer soudainement de l’énergie cinétique et de blesser directement l’opérateur. Les opérateurs sur le terrain, les chauffeurs de camion et le personnel logistique sont fréquemment confrontés à des mécanismes verrouillés causés par un enroulement excessif, une forte accumulation de rouille ou une défaillance mécanique interne. Forcer la poignée de déverrouillage avec une barre de triche ou couper la sangle tendue entraîne directement une perte de stock inutile et des coûts de remplacement immédiats de l"équipement. Résoudre une bobine coincée nécessite de comprendre la séquence exacte de libération mécanique. Vous devez appliquer des techniques de dépannage éprouvées pour les mandrins coincés et reconnaître quand la dégradation du matériel nécessite une mise à niveau vers un équipement de sécurisation de qualité commerciale. La gestion correcte de ces situations évite les déplacements de charge pendant le transport et assure la sécurité de votre équipage pendant les opérations de déchargement.
Protocole de déverrouillage standard : un désengagement sécurisé nécessite d"appuyer sur le loquet de déverrouillage et d"ouvrir la poignée complètement à plat (souvent légèrement au-delà de la position de 180 degrés) pour désengager le cliquet de verrouillage.
L"astuce de la micro-tension : si la poignée est solidement verrouillée, appliquer une petite quantité de tension vers l"avant (en la serrant d"un micro-clic) peut relâcher la pression sur le cliquet de verrouillage, permettant ainsi au loquet de déverrouillage de se déclencher.
Atténuation des bourrages : les mécanismes surbobinés ou rouillés peuvent être contournés à l"aide d"un effet de levier bilatéral ciblé (par exemple, la méthode de levier avec tournevis double face) plutôt que par une coupe destructrice.
Cycle de vie du matériel : les bourrages fréquents sont un indicateur principal de fatigue mécanique ou de capacité de bobine insuffisante, signalant la nécessité de remplacer le matériel.
Critères d"approvisionnement : La mise à niveau nécessite d"évaluer les limites de charge de travail (CMU), le diamètre du mandrin et l"ergonomie du loquet de déverrouillage pour éviter de futurs goulots d"étranglement opérationnels.
Les opérateurs ne peuvent pas dépanner en toute sécurité un dispositif verrouillé sans comprendre les composants porteurs et la manière dont la friction les lie. Tenter de forcer un déclenchement sans connaître la mécanique entraîne souvent des poignées pliées, des dents d"engrenage cisaillées ou un relâchement soudain de la tension pouvant causer de graves blessures. Vous devez savoir exactement quelles pièces sont sous charge et comment elles interagissent avant d’appliquer un effet de levier.
L"ensemble de fixation standard se compose de plusieurs pièces mécaniques principales qui travaillent ensemble pour créer et maintenir la tension. Comprendre ces pièces facilite le dépannage d’un mécanisme bloqué.
Loquet de libération (déclencheur) : il se trouve à l’intérieur de la poignée principale. En le pressant, la plaque de verrouillage principale sort des dents de l'engrenage, permettant à la poignée de se déplacer librement.
Poignée principale : Le levier utilisé pour enrouler la sangle et créer de la tension. Il offre l’avantage mécanique nécessaire pour sécuriser des charges lourdes.
Cliquets à double verrouillage : ce sont des plaques à ressort qui s'insèrent dans les dents d'engrenage de chaque côté du cadre. Ils empêchent la bobine de tourner vers l'arrière et de relâcher la tension.
Mandrin (bobine) : Le cylindre central fendu où la sangle s'enroule sur elle-même. Il s’agit du principal composant porteur de l’assemblage.
Dents d'engrenage : situées sur les bords extérieurs du mandrin, ces dents attrapent les cliquets de verrouillage pour maintenir la tension en place.
L'énergie cinétique est stockée dans la sangle tendue d'une sangle d'arrimage cargo . Lorsque vous serrez la sangle sur une charge, la sangle s'étire légèrement, tirant contre le mandrin avec une force immense. Le cliquet de verrouillage maintient l'engrenage en place sous une force de cisaillement extrême. Libérer cette force nécessite un alignement mécanique précis. Le cliquet doit glisser doucement hors des dents de l'engrenage. Si la tension est trop élevée ou si le mécanisme est mal aligné en raison d'un cadre plié, la friction entre le cliquet et les dents de l'engrenage dépasse la force du ressort de déclenchement. Cela provoque le verrouillage complet de la gâchette, empêchant ainsi son fonctionnement normal.
Composant | Fonction sous tension | Mode de défaillance commun |
|---|---|---|
Cliquet de verrouillage | Maintient les dents d"engrenage contre la rotation vers l"arrière | Se grippe en raison d"un frottement élevé ou de la rouille |
Loquet de déverrouillage | Désengage le cliquet de verrouillage | Se plie si on le force alors que le cliquet est soumis à une forte charge |
Mandrin | Stocke la sangle enveloppée | Se bloque en cas de sur-bobinage (Bird"s Nest) |
Dents d"engrenage | Fournit des points de capture pour le cliquet | Se coupe en cas de choc ou de mauvaise utilisation |
Obtenir une libération contrôlée de la tension sans rupture soudaine ni endommagement de la cargaison sous-jacente est le principal critère de réussite de cette opération. Le respect d’une séquence stricte garantit la sécurité de l’opérateur et l’intégrité de la charge.
Avant de toucher le mécanisme de déclenchement, vérifiez que la charge est stable. Le relâchement d"une sangle retenant une cargaison déplacée peut provoquer la chute immédiate d"objets lourds. Assurez-vous que la charge est supportée indépendamment de la sangle. Si plusieurs sangles maintiennent la charge, desserrez-les progressivement plutôt que de relâcher une entièrement tandis que les autres restent sous tension maximale. Vérifiez les environs pour vous assurer qu"aucun membre du personnel ne se trouve dans la zone de largage potentielle si la cargaison se déplace lors du largage.
Saisissez fermement la poignée principale avec votre main dominante. Utilisez vos doigts pour presser la gâchette de déverrouillage interne vers la poignée principale. Cette action retire la plaque de verrouillage principale des dents de l"engrenage. Vous devez maintenir cette position serrée tout au long de l"étape suivante. Si la gâchette refuse de bouger, ne forcez pas avec une pince ou un marteau. Forcer une gâchette coincée pliera la liaison interne, détruisant définitivement le mécanisme.
Tout en maintenant le loquet de déverrouillage, faites pivoter la poignée pour l"ouvrir jusqu"à ce qu"elle soit complètement plate. De nombreux mécanismes commerciaux robustes nécessitent de pousser la poignée légèrement au-delà de la butée de dépassement de 180 degrés. Cet angle spécifique force les plaques à came sur la poignée à pousser entièrement les cliquets de verrouillage secondaires hors des dents d"engrenage, désengageant complètement la bobine. Vous ressentirez un bruit distinct et la tension se relâchera à mesure que le mandrin deviendra libre de tourner. Gardez vos mains éloignées des dents de l"engrenage en rotation pendant cette étape.
Une fois la poignée verrouillée en position plate et ouverte, saisissez l'extrémité libre de la ceinture d'arrimage à cliquet . Tirez-le fermement vers l'arrière à travers la fente du mandrin. La bobine tournera librement, vous permettant de retirer toute la longueur de la sangle réglable de l'assemblage. Si la sangle est mouillée ou gelée, vous devrez peut-être tirer avec une force importante pour dégager la fente. Posez la sangle à plat pour vérifier qu'elle n'est pas endommagée avant de la ranger.
L"application d"une force brute sur un mécanisme bloqué peut plier la poignée, cisailler les dents de l"engrenage ou provoquer un relâchement soudain et dangereux de la tension. Un dépannage systématique évite la destruction de l’équipement et assure la sécurité de l’opérateur. Lorsque le protocole de version standard échoue, utilisez ces méthodes testées sur le terrain pour désengager le spool.
Un ensemble très tendu lie le levier de déverrouillage car les dents de l"engrenage mordent fortement dans le cliquet de verrouillage. La friction est tout simplement trop importante pour que les petits ressorts du loquet de déverrouillage puissent la surmonter. Pour résoudre ce problème, fermez légèrement la poignée principale, en la serrant d’une fraction d’encoche. Ce micro-mouvement transfère la charge structurelle des cliquets de verrouillage directement au mécanisme de la poignée. Tout en maintenant cette légère pression vers l’avant, appuyez sur la gâchette de déverrouillage. Il devrait maintenant bouger sans effort. Une fois pressée, tournez la poignée en position complètement ouverte pour libérer la bobine.
Si les ressorts internes sont défaillants, si le mécanisme est fortement rouillé ou si le cliquet est physiquement coincé dans les dents de l"engrenage, une intervention manuelle est nécessaire. Prenez un tournevis à tête plate robuste et localisez la plaque de verrouillage à ressort engagée avec les dents d"engrenage à la base du cadre. Retirez délicatement la plaque des dents. Vous devez faire levier uniformément des deux côtés du cadre pour éviter de tordre ou de déformer le boîtier métallique. Gardez vos mains et votre visage éloignés de la trajectoire de déplacement de la poignée. Le désengagement manuel du cliquet peut provoquer l"ouverture violente de la poignée sous tension.
Localisez le cliquet de verrouillage principal à la base de l"ensemble d"engrenages.
Insérez un tournevis à tête plate entre le cliquet et les dents de l"engrenage.
Appliquez une pression constante et uniforme pour faire reculer le cliquet.
Si le cliquet est coincé des deux côtés, utilisez deux tournevis simultanément pour garantir un dégagement uniforme.
Une fois que le cliquet a dégagé les dents, poussez immédiatement la poignée en position plate complètement ouverte.
L"excès de sangle enroulé autour du mandrin verrouille la bobine contre le cadre intérieur. Ce « nid d"oiseau » empêche la poignée de s"ouvrir jusqu"à son angle de libération, car l"épais rouleau de sangle bloque physiquement le mouvement des plaques à came. Pour résoudre ce problème, vous devez tirer manuellement la sangle chargée tout en actionnant simultanément le loquet de déverrouillage d"avant en arrière. Cette action permet de « sortir » la sangle coincée de la bobine millimètre par millimètre. Cela demande de la patience et de lourdes tractions. Une fois un espace suffisant créé, vous pouvez ouvrir complètement la poignée et extraire le reste de la sangle.
Les cliquets oxydés, les ressorts rouillés et les pivots gelés provoquent souvent des grippages, en particulier sur les remorques à plateau exposées au sel de déneigement en hiver. Appliquez une huile pénétrante directement sur les ressorts, les pistes de cliquet et la goupille du mandrin central. Laissez-le reposer pendant plusieurs minutes pour décomposer la rouille et chasser l"humidité. Travaillez doucement la poignée d"avant en arrière pour répartir le lubrifiant avant de tenter à nouveau la séquence de libération. Une lubrification régulière évite complètement ce problème.
Couper une sangle tendue est très dangereux. La libération soudaine d"énergie cinétique fait reculer la sangle comme un fouet, provoquant potentiellement de graves lacérations, un traumatisme contondant ou des blessures aux yeux. Si la coupe est la seule option restante en raison d"un mécanisme fusionné en permanence, placez de lourdes couvertures de déménagement ou une bâche épaisse sur la sangle tendue pour amortir le snapback. Éloignez-vous de la trajectoire de recul. Utilisez des cisailles à fort effet de levier ou des cisailles robustes plutôt qu"un couteau tout usage pour couper la sangle en toute sécurité à distance.
Comprendre les causes profondes des défaillances des mécanismes permet aux opérateurs de mettre en œuvre des mesures préventives, prolongeant ainsi la durée de vie des équipements et améliorant la sécurité sur le chantier. La plupart des bourrages sont entièrement évitables grâce à une technique appropriée et un entretien de base.
La plupart des bourrages proviennent d"erreurs de l"utilisateur, notamment en introduisant trop de sangle dans la bobine avant de la serrer. Cela amène la sangle à se lier contre le cadre, créant ainsi le redoutable nid d’oiseau. Les défaillances matérielles, telles que les cadres pliés ou les ressorts rouillés, résultent généralement du dépassement de la limite de charge de travail ou du fait de laisser l"équipement exposé à des conditions météorologiques difficiles sans lubrification appropriée. Faire la différence entre les deux vous aide à former efficacement votre équipe et à remplacer les équipements endommagés avant qu"ils ne tombent en panne sous la charge.
L"utilisation d"attaches à des fins non conformes, telles que la récupération de véhicules, le tirage de souches ou comme cordes de remorquage, dépasse les tolérances de conception. Les chocs dus au remorquage déforment de manière permanente le mandrin et cisaillent les dents de l"engrenage, garantissant ainsi le blocage du mécanisme lors de sa prochaine utilisation. Ces ensembles sont conçus pour sécuriser la charge statique et non pour la traction dynamique. Utilisez toujours des sangles de récupération dédiées aux opérations de remorquage afin de protéger votre inventaire de sécurité.
Un filetage correct évite l"effet nid d"oiseau et assure un démoulage en douceur à chaque fois. Suivez cette séquence pour enfiler correctement l"assemblage :
Ouvrez la poignée pour exposer la fente du mandrin central.
Tirez l"extrémité libre de la sangle à travers la fente de bas en haut.
Tirez tout excès de mou à travers la fente jusqu"à ce que la sangle soit tendue contre la cargaison.
Ne commencez à cliqueter qu’une fois que le jeu est complètement supprimé.
Assurez-vous que seulement deux à trois tours de sangle s"accumulent sur la bobine.
Inspectez régulièrement la sangle pour détecter toute abrasion, coupure ou dégradation due aux UV. Une sangle effilochée peut se casser sous la charge ou se coincer à l"intérieur de la fente du mandrin. Lubrifiez mensuellement les pièces métalliques mobiles avec un spray de silicone sec ou une huile de machine légère pour éviter la rouille sans attirer la saleté et la crasse de la route. Stockez les assemblages dans un environnement sec et ventilé, tel qu"une boîte à outils dédiée ou un compartiment de cabine, pour prolonger le cycle de vie de l"équipement et garantir un fonctionnement fiable sur le terrain.
Lorsqu’un mécanisme se bloque constamment, cela entraîne des retards opérationnels inacceptables et des risques pour la sécurité. La transition vers une mentalité d"approvisionnement nécessite des critères d"évaluation spécifiques pour sélectionner des remplacements fiables qui résisteront à une utilisation commerciale quotidienne.
La limite de charge de travail dicte le poids maximum de sécurité que l'ensemble peut supporter dans des conditions normales. Les sangles sous-dimensionnées s'étirent excessivement et coincent le mandrin sous de lourdes charges. Sélectionnez toujours une attache à cliquet avec une WLL qui dépasse le poids de votre cargaison la plus lourde d'au moins 50 % pour tenir compte des forces dynamiques, du freinage et des virages pendant le transport. Ne vous fiez jamais au chiffre de résistance à la rupture pour les limites opérationnelles quotidiennes.
Les gâchettes en métal nu ont tendance à glisser et sont difficiles à utiliser avec des mains gantées, surtout par temps froid ou humide. Recherchez des poignées caoutchoutées en aluminium à large prise conçues pour un usage commercial. Ceux-ci offrent un effet de levier supérieur et un fonctionnement de déclenchement plus fluide, réduisant considérablement le risque de blocage du loquet de déverrouillage. Une poignée plus large répartit également la pression sur votre main, réduisant ainsi la fatigue lors des tâches de fixation répétitives.

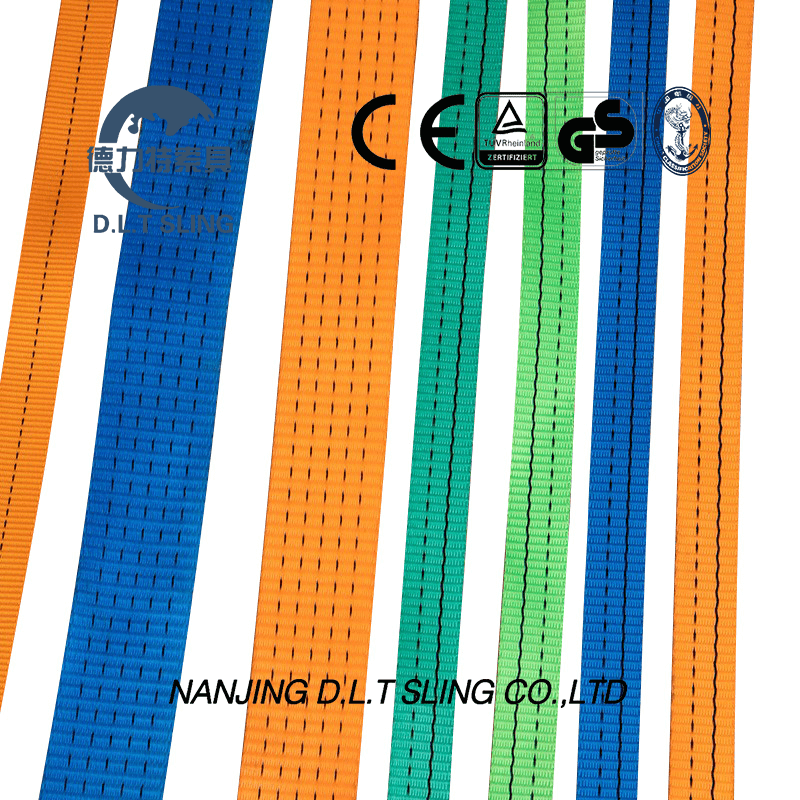

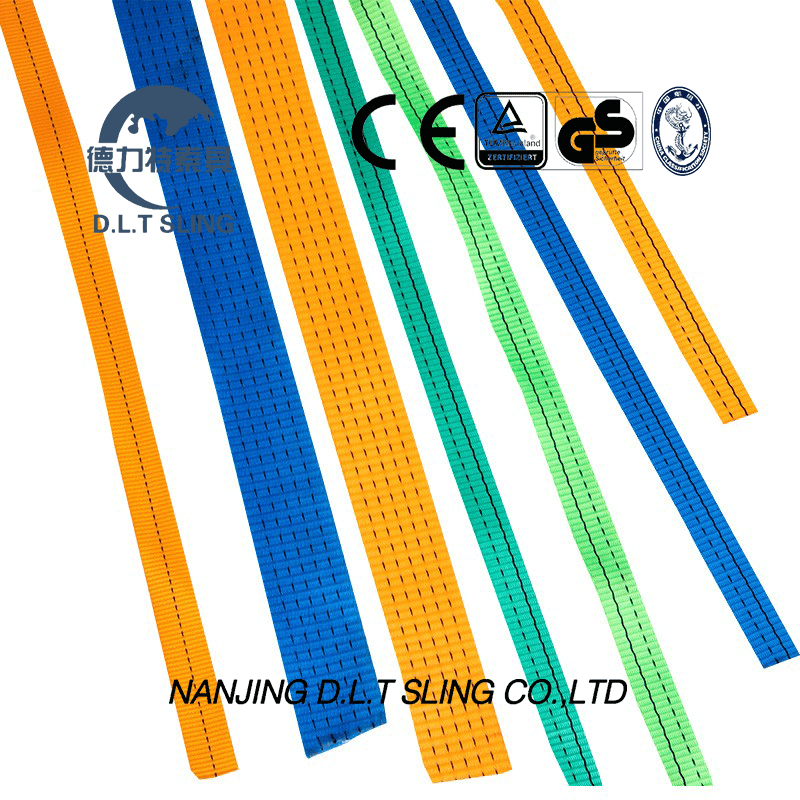

La sélection des matériaux a un impact direct sur les performances, l"élasticité et la longévité sur le terrain.
Type de matériau | Caractéristiques d"étirement | Meilleure application | Risque contraignant |
|---|---|---|---|
Polyester | Faible élasticité, haute résistance aux UV | Sécurisation des charges lourdes, plateaux | Faible (maintient la tension sans sur-bobinage) |
Nylon | Très extensible, absorbe les chocs | Dépannage du véhicule, remorquage dynamique | Élevé (s"étire et se lie dans des bobines d"arrimage) |
Polypropylène | Étirement modéré, flotte sur l"eau | Applications légères et marines | Modéré (sujet à la dégradation par les UV au fil du temps) |
La sélection d"un assemblage robuste avec un mandrin plus grand évite l"effet de surbobinage. Une bobine plus large et plus profonde peut accueillir une sangle plus épaisse et permet d"effectuer plus d"enroulements avant que la sangle n"entre en contact avec le cadre extérieur. Cela réduit considérablement les risques de blocage mécanique et offre plus de flexibilité lors de la sécurisation de charges de différentes tailles. Inspectez les bords de la fente du mandrin ; ils doivent être lisses pour éviter de couper la sangle sous haute tension.
Vérifiez immédiatement votre inventaire actuel de sécurisation des marchandises et retirez tous les assemblages comportant des cadres pliés, des cliquets rouillés ou des sangles effilochées.
Mettez en œuvre un programme d"entretien mensuel pour lubrifier toutes les pièces métalliques mobiles avec un spray de silicone sec pour éviter la rouille et le grippage.
Formez tous les opérateurs et chauffeurs sur le terrain à la technique d"enfilage ascendante appropriée pour éliminer le sur-bobinage et la nidification des oiseaux.
Améliorez l"équipement de votre flotte avec des assemblages de qualité commerciale dotés de poignées à large poignée et de limites de charge de travail clairement étiquetées.
R : Les dents de l"engrenage mordent probablement trop fort dans le cliquet de verrouillage en raison de la tension élevée. Tirez légèrement la poignée principale pour relâcher la pression sur le cliquet, puis appuyez sur le levier de déverrouillage. S"il ne bouge toujours pas, le mécanisme est peut-être rouillé ou coincé avec un excès de sangle.
R : Appliquez de l’huile pénétrante sur les pièces mobiles et laissez-la reposer. Utilisez la méthode du clic en avant en serrant la poignée d"un micro-clic pour relâcher la tension sur la plaque de verrouillage. Si les cliquets sont grippés, utilisez soigneusement un tournevis à tête plate pour écarter les plaques de verrouillage des dents de l"engrenage de manière uniforme des deux côtés.
R : Oui, les huiles pénétrantes sont très efficaces pour débloquer les mécanismes rouillés. Vaporisez-le directement sur les ressorts, les pistes des cliquets et le mandrin central. Travaillez la poignée d"avant en arrière pour répartir l"huile et briser l"oxydation avant de tenter de la libérer.
R : Vous devez viser exactement deux à trois tours complets de sangle autour du mandrin. Tirez tout excès de jeu à travers la fente avant de commencer à cliqueter. Plus de trois tours peuvent provoquer un nid d"oiseau, coinçant la sangle contre le cadre et empêchant l"ouverture de la poignée.
R : Non, couper une sangle tendue est extrêmement dangereux. La libération soudaine d"énergie cinétique provoque un violent retour en arrière, risquant de provoquer des blessures graves. Si la coupe est le dernier recours absolu, couvrez la sangle avec des couvertures épaisses pour amortir le recul et utilisez des cisailles à long manche tout en vous tenant à l"écart du chemin.
R : Insérez l"extrémité libre de la sangle dans la fente du mandrin central, de bas en haut. Tirez la sangle jusqu"au bout jusqu"à ce qu"elle soit bien serrée contre la cargaison. Ne commencez à cliqueter qu"une fois que tout le jeu est supprimé, garantissant ainsi une bobine propre et minimale.
