Comment choisir la bonne élingue en sangle pour le levage industriel

Les opérations de levage industriel comportent chaque jour d’immenses risques. Les charges échappées provoquent facilement des dommages catastrophiques aux équipements, des blessures graves et des décès irréversibles sur le lieu de travail. Une sélection appropriée d’équipement de gréage constitue la principale défense contre ces défaillances en cascade. Les équipes d"approvisionnement et les responsables de la sécurité équilibrent constamment l"efficacité opérationnelle et les limites de conformité strictes. Vous avez besoin d’outils légers et économiques pour maintenir votre productivité quotidienne. Cependant, vous devez également respecter sans compromis les facteurs de sécurité critiques et les contraintes environnementales strictes. Le choix d"une élingue inappropriée compromet l"ensemble du système de gréage et expose votre équipe à des dangers cachés, potentiellement mortels.

Ce guide fournit un cadre pragmatique et aligné sur l’ingénierie pour une sélection précise des élingues. Vous apprendrez à évaluer les propriétés des matériaux, à décoder les capacités d"attelage et à mettre en œuvre les protocoles de sécurité exigés par l"industrie. Nous vous aiderons à spécifier l’équipement de levage exact nécessaire à votre environnement opérationnel unique.

Points clés à retenir

• La sélection du bon harnais nécessite d'adapter les propriétés des matériaux (polyester ou nylon) à des environnements chimiques et thermiques spécifiques.
• Les limites de charge de travail (WLL) ne sont pas statiques ; ils diminuent considérablement en fonction du type d'attelage et de l'angle d'élingue choisis.
• Une catégorie d'élingues en sangle standardisée garantit une configuration correcte des yeux pour un matériel de gréage spécifique.
• La conformité aux normes industrielles (telles que ASME B30.9) nécessite des étiquettes d'identification obligatoires et lisibles et des protocoles stricts de mise hors service.

Évaluation de l"adéquation de l"application : quand spécifier une élingue en sangle

Le levage de charges industrielles lourdes nécessite une planification mécanique précise. Un problème commercial courant consiste à équilibrer les demandes de capacité élevée avec des surfaces de charge utile très fragiles. Vous devez souvent soulever des tôles polies, des composants aérospatiaux peints ou des machines délicates en fibre de verre. Les chaînes en alliage standard peuvent facilement écraser ces surfaces extérieures sous tension. Les câbles en acier laissent souvent des rayures profondes et des empreintes permanentes. Ce scénario nécessite une approche mécanique beaucoup plus douce pour éviter des dommages coûteux aux produits.

L’utilisation d’une synthétique élingue en sangle résout efficacement ce problème commercial. Ces outils modernes offrent un rapport résistance/poids incroyablement élevé. Ils fléchissent naturellement pour se conformer à une géométrie de charge complexe et asymétrique. De plus, ils sont entièrement anti-étincelles de par leur conception. Cette propriété unique les rend strictement nécessaires pour les environnements explosifs, chimiques ou très volatils. Ils s'enroulent étroitement autour de la lourde charge et répartissent la pression de levage uniformément sur une large surface.

Cependant, les matériaux synthétiques présentent des limites physiques distinctes. Ils restent très sensibles à l’abrasion superficielle. Les bords tranchants en acier tranchent facilement les fibres synthétiques tendues. Les facteurs environnementaux constituent également des menaces opérationnelles majeures. L"exposition aux UV, la chaleur extrême et les vapeurs chimiques corrosives dégradent rapidement les fibres microscopiques au fil du temps. Vous devez surveiller attentivement ces variables lors des opérations quotidiennes.

Vous devez évaluer vos critères de réussite avant de finaliser l’approvisionnement. Le gréement synthétique reste approprié uniquement lorsque la charge utile nécessite strictement une empreinte souple. Vous devez également garantir que les températures de fonctionnement restent strictement inférieures à 194°F (90°C). Si les températures ambiantes ou de surface dépassent cette limite critique, vous devez immédiatement passer à un câble métallique ou à des chaînes en alliage spécialisé pour garantir l"intégrité structurelle.

Décoder la catégorie et les configurations des élingues en sangle standard

La compréhension des configurations matérielles standard évite les pannes critiques de montage sur le chantier. Chaque catégorie spécifique d'élingues en sangle garantit la configuration oculaire absolument correcte pour votre matériel de gréage spécifique. L'industrie classe ces outils synthétiques en six types principaux.

1. Type 1 (Choker) et Type 2 (Triangle) : Ceux-ci comportent du matériel métallique lourd cousu directement dans les extrémités. Ils fonctionnent mieux pour réduire considérablement l’usure des fibres aux points d’appui lourds. Ils se croisent facilement pour créer des attaches ras du cou hautement sécurisées.

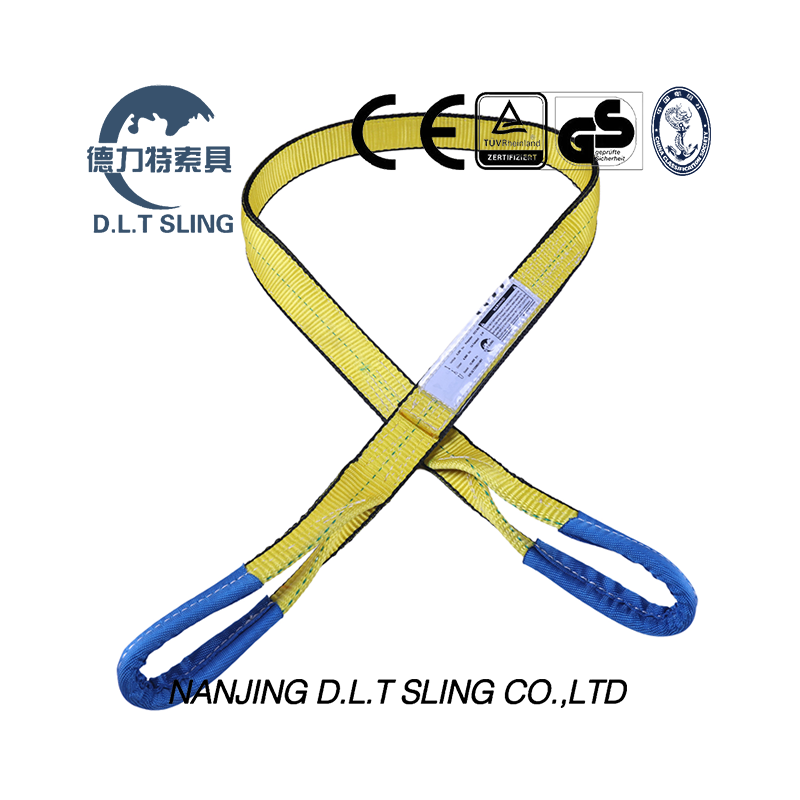

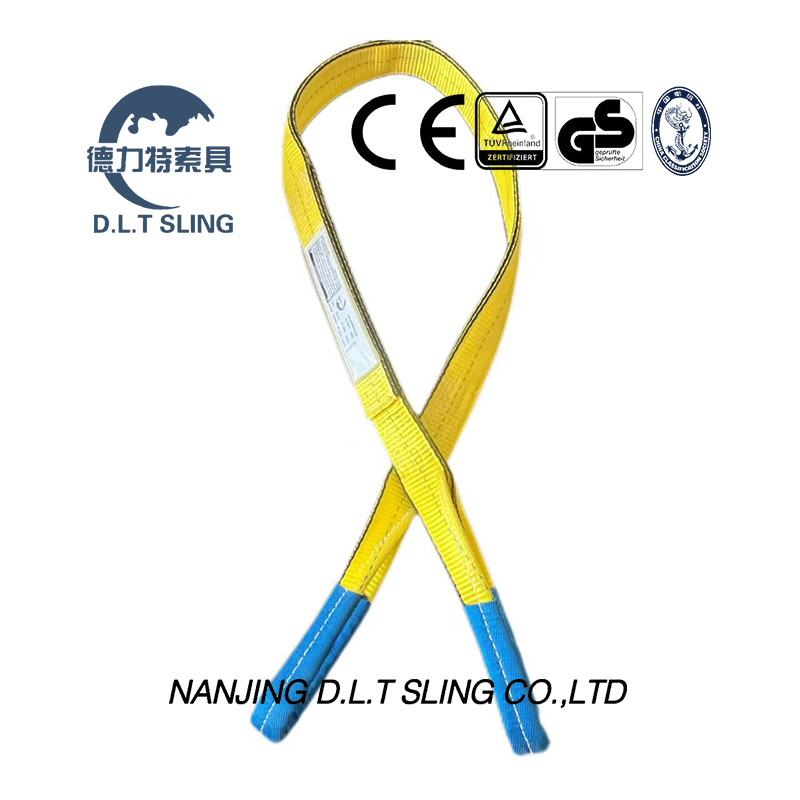

2. Type 3 (Flat Eye & Eye) : cela reste la norme industrielle universelle dans le monde entier. Il s'adapte facilement aux attelages de panier et de tour de cou. Les œillets plats reposent doucement contre la surface de charge pendant la tension.
3. Type 4 (œil torsadé) : les boucles oculaires se tordent à un angle précis de 90 degrés par rapport au corps principal. Les œillets torsadés offrent un ajustement ergonomique supérieur sur les crochets de pont roulant standard.
4. Type 5 (sans fin) : ceux-ci forment une boucle synthétique continue et ininterrompue. Ils sont très rentables et extrêmement polyvalents sur le terrain. Vous pouvez faire pivoter les points d'usure après chaque levage pour prolonger considérablement la durée de vie opérationnelle.
5. Type 6 (Œil inversé) : Ceux-ci comportent des coussinets d’usure spécialement renforcés. Les fabricants les conçoivent spécifiquement pour les environnements extrêmes à forte abrasion. Ils offrent une durabilité maximale pour les applications exigeantes en matière de construction et de béton.

Vous devez également maîtriser les types d’attelages et les mathématiques de déclassement de capacité. Les limites de charge de travail changent considérablement en fonction de la configuration d"attelage choisie. Un attelage vertical standard conserve 100 % de la capacité nominale du fabricant. Un collier ras du cou pince sévèrement les fibres du tissu ensemble. Ce pincement physique réduit la capacité de levage globale à environ 80 %. À l’inverse, un attelage à panier soutient entièrement la charge. Lorsqu"il est monté à un angle parfait de 90 degrés, un attelage à panier double essentiellement la capacité de levage à environ 200 %. Vous devez ajuster vos plans de levage en fonction de ces réalités mathématiques changeantes.

Critères de dimensionnement des matériaux et d’évaluation de la charge

La chimie des matériaux dicte directement les performances dans les environnements industriels difficiles. Vous devez faire correspondre le type de fibre spécifique aux conditions exactes de votre installation. L"industrie du gréement repose principalement sur deux polymères synthétiques distincts.

Le polyester constitue la valeur par défaut absolue de l’industrie pour le levage général. Il présente un étirement minimal sous une charge maximale. Il ne s"allonge généralement que d"environ 3 % à sa capacité maximale. Cela offre un excellent contrôle de la charge et une prévisibilité spatiale. Le polyester résiste très efficacement aux acides industriels les plus courants. Cependant, vous ne devez jamais l’exposer à des alcalis ou à des éthers forts. Ils dissoudront les fibres porteuses.

Le nylon offre des propriétés opérationnelles complètement différentes. Il offre une élasticité beaucoup plus élevée, généralement autour de 10 % à capacité maximale. Cette élasticité unique offre une excellente absorption des chocs lors de changements brusques de charge ou de mouvements saccadés de la grue. Le nylon résiste exceptionnellement bien aux alcalis forts. Malheureusement, il se dégrade rapidement lorsqu’il est exposé à des environnements acides, même légers.

Tableau de comparaison des matériaux synthétiques

Le dimensionnement de votre équipement de gréage nécessite une évaluation minutieuse de la limite de charge de travail. Vous verrez souvent un système de code couleur universel largement utilisé sur le terrain. Par exemple, le violet indique une tonne de capacité, tandis que le vert indique deux tonnes. Vous devez utiliser ces couleurs uniquement comme aide visuelle rapide. N’utilisez jamais la couleur seule comme spécification technique définitive. La teinture peut s’estomper et les commandes personnalisées ignorent souvent complètement les codes de couleur standard. Vérifiez toujours l’étiquette d’identification imprimée avant de soulever.

Les mathématiques des angles de levage jouent un rôle crucial, souvent mal compris. Soulever des charges à des angles inférieurs à 90 degrés augmente de façon exponentielle la tension réelle des fibres. Un angle horizontal de 30 degrés double efficacement la pression exercée sur chaque jambe individuelle. Vous devez explicitement spécifier une unité de capacité beaucoup plus élevée lorsque vous travaillez à des angles de levage sévères pour éviter une rupture soudaine.

Conformité et sécurité : normes ASME pour les élingues à sangle plate

La sécurité sur le lieu de travail repose entièrement sur le strict respect des protocoles réglementaires établis. Les organismes de réglementation nationaux fixent des normes minimales obligatoires absolues en matière d'intégrité structurelle et de tests. Le respect des normes ASME en sangle plate permet d'éviter des accidents de travail tragiques et de lourdes amendes de conformité.

Le mandat ASME B30.9 détaille les exigences exactes en matière de structure et de test pour les équipements synthétiques. Il régit exactement la manière dont les fabricants construisent, testent et certifient leurs produits de levage synthétiques. La conformité reste strictement obligatoire dans tous les environnements industriels. Les inspecteurs de l"OSHA font fréquemment référence à cette norme exacte lors des évaluations de sites.

Les étiquettes d’identification servent de marqueur de conformité principal et incontesté. Les règles concernant ces balises restent absolues et impitoyables. Un appareil devient instantanément non conforme si l"étiquette d"identification du fabricant est manquante, déchirée ou simplement illisible. Vous devez détruire le matériel immédiatement. Les données d"étiquette requises incluent le nom du fabricant, le type de matériau et la composition noyau/couvercle. Il doit également énumérer explicitement les charges nominales pour les attelages verticaux, étrangleurs et à panier standard.

Nous devons également aborder de manière critique le facteur de conception. Les normes industrielles imposent un facteur de conception strict de 5:1 pour tous les équipements de levage synthétiques. Cela signifie que la résistance à la rupture réelle est théoriquement cinq fois supérieure à la capacité de travail indiquée. Vous devez ici faire attention à une erreur très dangereuse et courante. N’utilisez jamais ce facteur de conception de sécurité pour dépasser délibérément la limite indiquée. Les ingénieurs construisent cette marge invisible uniquement pour tenir compte de l"usure invisible, des charges de choc mineures et des légères erreurs de calcul d"angle. Considérez la limite de poids imprimée comme une barrière physique absolue et incassable.

Risques de mise en œuvre et gestion de la durée de vie

Le matériel de gréement tombe rarement en panne à cause d’une surcharge de tension pure et brutale. Ces outils synthétiques échouent presque toujours à cause d"une coupe violente. Le mandat de protection des bords représente sans doute la règle opérationnelle la plus importante en matière de gréement.

Vous devez évaluer vos solutions de protection des périphéries avec soin et de manière proactive. Les bords en acier brut tranchent instantanément les fibres synthétiques hautement tendues. Les coussinets d"usure offrent une protection de base d"entrée de gamme pour les charges modérées. Les manchons en Kevlar offrent une résistance supérieure aux coupures pour des géométries nettement plus nettes. Les protections d"angle magnétiques s"enclenchent directement sur la charge métallique elle-même. Cela garantit que les fibres synthétiques ne touchent jamais la surface métallique tranchante pendant le levage.

La dégradation de l’environnement représente un risque caché et profondément silencieux. Une exposition prolongée aux UV détruit lentement l’intégrité des fibres au niveau moléculaire. Une unité décolorée est toujours une unité chimiquement affaiblie. Les projections de soudure occasionnelles fondent instantanément à travers les couches porteuses vitales. Les vapeurs chimiques dans les usines de fabrication fermées peuvent ronger silencieusement les fibres centrales pendant plusieurs mois. Vous ne pouvez pas facilement voir ces dommages chimiques internes.

Vous devez établir des critères de rejet clairs et impitoyables pour savoir exactement quand retirer l’équipement. Les inspections quotidiennes avant le quart de travail préviennent activement les pannes catastrophiques soudaines. Utilisez la liste de contrôle pratique suivante pour évaluer rigoureusement votre équipement chaque matin :

• Inspectez soigneusement toute la surface pour déceler toute brûlure acide ou chimique caustique.
• Vérifiez méticuleusement tout signe de fusion, de carbonisation ou d’éclaboussures de soudure.
• Recherchez attentivement les accrocs aléatoires, les petites perforations ou l’usure abrasive importante.
• Identifiez tous les points porteurs cassés, coupés ou visiblement usés.
• Mesurez tout allongement notable ou distorsion permanente dans les boucles oculaires.

Retirez immédiatement l"équipement du service actif si vous repérez l"un de ces défauts flagrants. Couper les boucles des yeux en deux garantit que personne ne les retirera de la poubelle pour un autre levage dangereux.

Conclusion

La sélection de l’équipement de levage approprié suit une séquence étape par étape très logique. Tout d’abord, calculez le poids de charge maximum absolu et tenez compte des angles de gréement extrêmes. Ensuite, déterminez en profondeur toutes les limites chimiques ou thermiques présentes dans votre installation. Vous sélectionnez ensuite le matériau approprié et le type de configuration spécifique pour correspondre à la géométrie. Enfin, vous devez exiger une protection robuste des bords pour éviter les coupures catastrophiques et soudaines.

Nous vous recommandons fortement de standardiser votre processus d’approvisionnement en installations. Collaborez exclusivement avec un niveau spécifique et approuvé de fabricants conformes à la norme ASME. Cette stratégie réduit considérablement la responsabilité et garantit un contrôle qualité cohérent dans l’ensemble de votre opération.

Ne laissez pas vos opérations de levage de charges lourdes au hasard. Consultez rapidement un ingénieur en gréage certifié concernant vos opérations quotidiennes spécifiques. Soumettez une demande de prix détaillée décrivant vos géométries de charge précises, vos poids maximaux et vos conditions environnementales pour garantir une sécurité maximale sur le lieu de travail.

FAQ

Q : Quelle est la durée de vie opérationnelle sûre d’une élingue en sangle ?

R : Un harnais synthétique n’a pas de date d’expiration fixe. Sa durée de vie dépend entièrement de la fréquence d"utilisation, de l"exposition environnementale et de la dureté de la charge. Une utilisation quotidienne intensive dans des environnements abrasifs peut le détruire en quelques semaines. Une utilisation propre et peu fréquente lui permet de durer des années. Vous devez donner la priorité à des inspections quotidiennes strictes sur des délais arbitraires pour déterminer la véritable sécurité.

Q : Une élingue en sangle endommagée peut-elle être réparée ou refaite ?

R : Non. Les limitations strictes de la norme ASME B30.9 interdisent de rapiécer, de coudre ou de re-sangler les fibres synthétiques porteuses endommagées. Vous ne pouvez jamais restaurer en toute sécurité des fibres coupées ou dégradées chimiquement. Cependant, les fabricants peuvent parfois récupérer et réutiliser du matériel métallique lourd (comme les triangles de type 1) s"ils réussissent des inspections rigoureuses par particules magnétiques.

Q : Pourquoi mon harnais a-t-il une couleur différente de celle du tableau standard ?

R : Certains fabricants utilisent des colorants exclusifs ou des matériaux spécialisés haute performance qui ne correspondent pas aux directives standard de codage couleur du polyester. Les équipements de levage personnalisés ignorent souvent complètement les systèmes de couleurs universels. Vous ne devez jamais vous fier uniquement à la couleur pour déterminer la capacité. Faites toujours confiance aux données physiques imprimées directement sur l"étiquette d"identification du fabricant.

Q : Des tests de preuve sont-ils requis pour chaque nouvelle élingue en sangle ?

R : Les directives ASME n"exigent pas explicitement des tests individuels pour les élingues synthétiques standards utilisant des matériaux de toile et des configurations d"oeil standards. Cependant, si le fabricant intègre du matériel métallique personnalisé ou déjà utilisé dans l"assemblage, il doit effectuer un test initial avant de livrer l"équipement à votre installation.
