Comment fonctionne une sangle d'arrimage à cliquet ?

La sécurisation des marchandises de grande valeur ou de fort tonnage repose entièrement sur l'intégrité mécanique du système de fixation ; une panne d’équipement n’est pas une option. Des dispositifs d'arrimage mal spécifiés ou mal utilisés entraînent des déplacements de charge, des marchandises endommagées, de graves responsabilités en matière de sécurité et des violations de la conformité du ministère des Transports (DOT). Comprendre le fonctionnement mécanique précis d'un système d'arrimage à cliquet est essentiel pour évaluer la qualité de l'équipement, garantir une application correcte par l'opérateur et sélectionner les spécifications correctes pour le contrôle des marchandises commerciales.

• Le mécanisme central repose sur un système d"engrenage et de cliquet qui convertit l"action de pompage manuelle en enroulement haute tension, verrouillant ainsi la sangle solidement en place.

• Les décisions d"achat doivent être dictées par la limite de charge d"utilisation (WLL), qui est légalement requise pour représenter un tiers de la résistance totale à la rupture de la sangle.

• Un filetage correct, en particulier l"alimentation de la sangle depuis le bas du mandrin, n"est pas négociable pour éviter le glissement et le blocage mécanique sous charge.

• Un placement stratégique, tel que le positionnement du mécanisme à cliquet du côté passager du véhicule, atténue les risques de réglage en bordure de route.

L"anatomie d"un système d"arrimage à cliquet

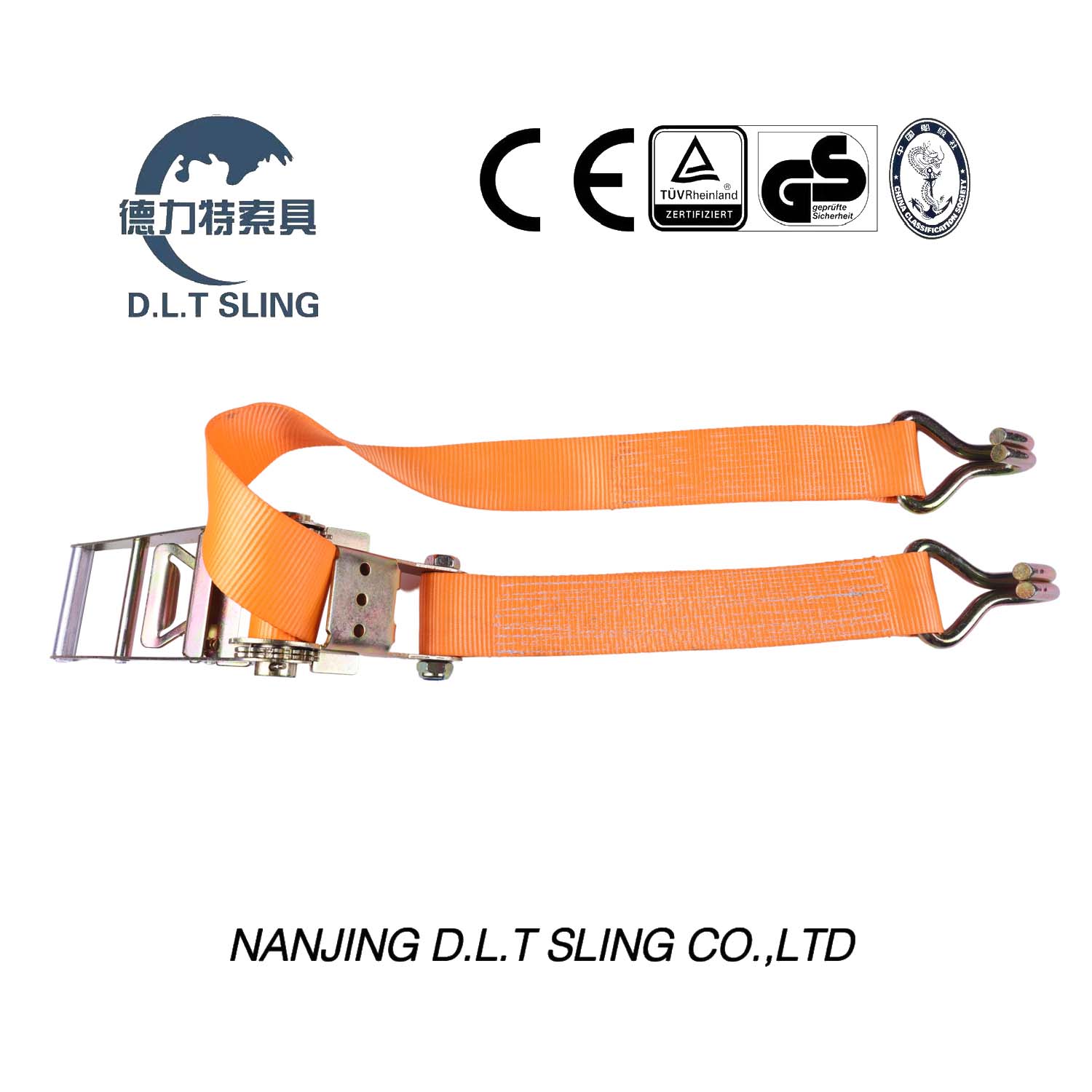

La conception à deux composants : extrémités fixes ou extrémités réglables

Un système d"arrimage de chargement standard utilise une conception en deux parties pour maximiser la polyvalence sur différents profils de charge. L"extrémité courte et fixe contient le mécanisme de tension principal. Il comporte une boucle en métal robuste et un embout intégré, tel qu"un crochet métallique, un crochet plat ou une extension de chaîne. Cette section ancre l"ensemble sur un côté du véhicule de transport et est généralement maintenue courte (généralement de 12 à 18 pouces) afin que le dispositif de tension reste facilement accessible à l"opérateur debout au sol. La longue sangle réglable est constituée d"une sangle haute ténacité, allant souvent de 27 à 30 pieds pour les opérations standard à plat. Il comporte une extrémité d"alimentation libre à enfiler dans la boucle et un raccord d"extrémité dédié sur le côté opposé. Cette structure à deux composants permet aux opérateurs de supporter différentes tailles de charges, des bobines d"acier à profil bas au bois empilé, tout en gardant l"unité de tension mécanique à portée de main en toute sécurité.

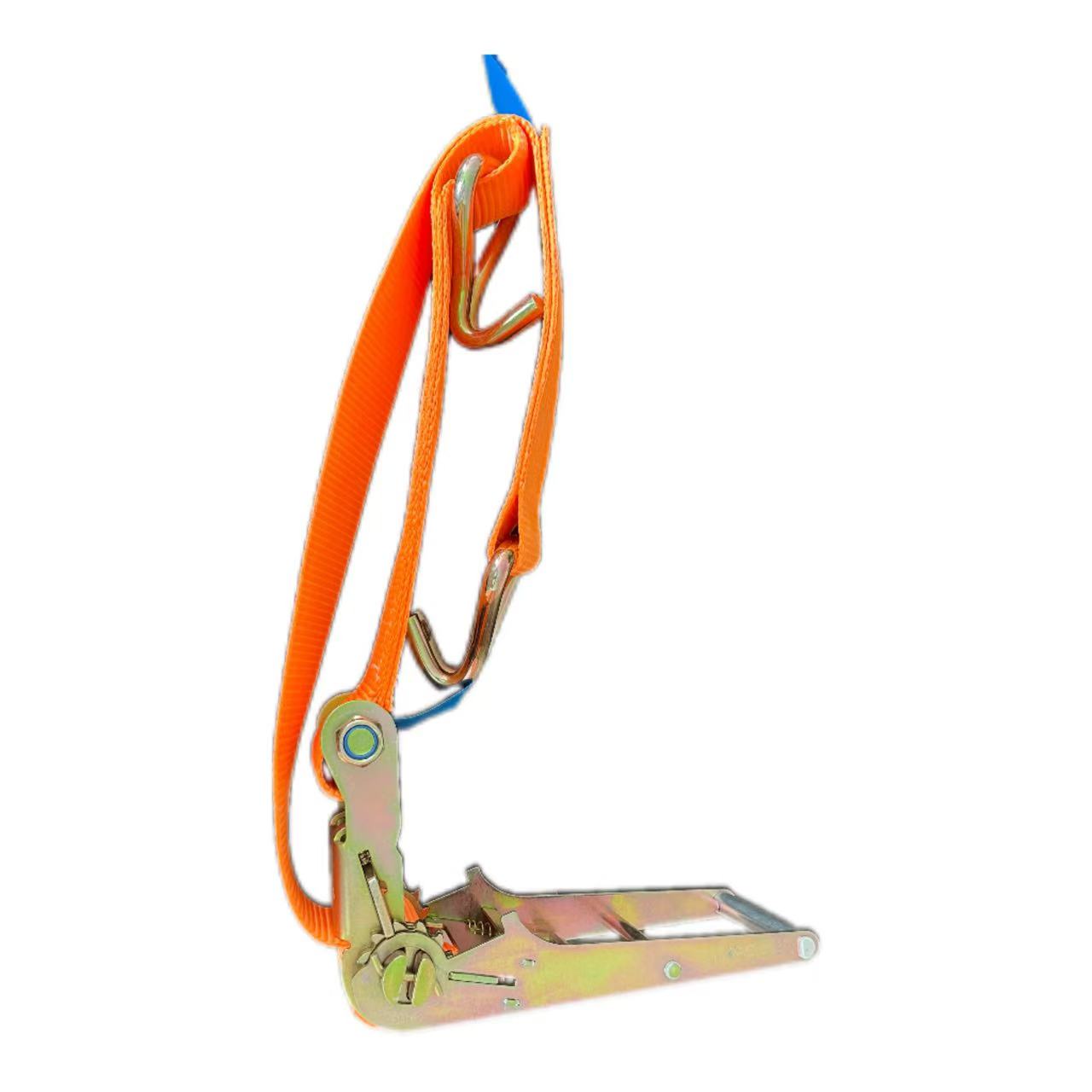

Le mécanisme de sangle à boucle à cliquet

Le cœur mécanique du système est le mécanisme Il se compose d'une poignée, d'un mandrin fendu rotatif, de roues dentées jumelées et d'un levier de déverrouillage à ressort appelé cliquet. Le mandrin fendu agit comme une bobine ou une fente par laquelle passe la sangle. Lorsque l'opérateur pompe sur la poignée, le cliquet s'engage dans les dents des roues dentées jumelées. Cet engagement empêche un déroulement vers l'arrière. Il maintient une tension unidirectionnelle, garantissant que la sangle ne fait que se resserrer à chaque pompe. L'avantage mécanique généré par la longueur de la poignée permet à un seul opérateur d'appliquer des milliers de livres de force vers le bas sur la cargaison avec un effort physique minimal. Les modèles robustes sont souvent dotés de poignées caoutchoutées plus larges pour offrir une meilleure adhérence et un meilleur effet de levier par mauvais temps. Ratchet Buckle Strap .

Science des matériaux pour les sangles de chargement

Les attaches commerciales utilisent principalement des sangles en polyester haute ténacité plutôt que du nylon ou du polypropylène. Le polyester offre un coefficient d"étirement remarquablement faible, ne s"allongeant généralement que de 2 à 3 % sous des charges de travail maximales. Cela empêche la sangle de se desserrer lorsqu"elle est soumise aux vibrations de la route, aux freinages brusques et aux déplacements de charge. De plus, le polyester offre une résistance élevée à la dégradation par les UV et présente une absorption d"eau minimale. Ces propriétés matérielles empêchent la sangle de pourrir, de geler en blocs rigides pendant le transport hivernal ou de se casser sous l"effet du stress.

Compatibilité des raccords d"extrémité et des points d"ancrage

Il est essentiel d"adapter le bon embout au point d"ancrage du véhicule. Des raccords incompatibles peuvent provoquer une flexion structurelle, une charge ponctuelle sur le crochet ou un détachement accidentel sous tension. Les opérateurs doivent évaluer la configuration de la remorque avant de sélectionner le matériel.

1. Crochets plats : conçus spécifiquement pour les remorques à plateau équipées de rails latéraux. Ils répartissent la charge sur une surface plus large pour éviter de rayer les rails en aluminium ou en acier.

2. Crochets métalliques et crochets en J : Idéal pour attacher aux anneaux en D robustes encastrés dans le pont de la remorque. Leur profil étroit leur permet de s"accrocher solidement aux points d"ancrage serrés.

3. Raccords E-Track : conçus pour se verrouiller directement dans les rails E-track montés sur les parois intérieures des fourgons secs fermés, offrant ainsi une fixation modulaire pour le fret palettisé.

4. Ancrages à chaîne : utilisés pour les applications de transport extrêmement lourd nécessitant une résistance à l"abrasion, généralement accrochés dans des poches à piquets ou des ancrages de bobine robustes.

Le processus mécanique : fonctionnement étape par étape

Fixation d"ancrage de pré-tension

Un problème courant chez les utilisateurs implique que les crochets glissent des points d’ancrage avant que la tension ne soit appliquée. Pour éviter cela, tendez la sangle réglable à la main immédiatement après avoir fixé les deux embouts. Le maintien d"une légère tension constante sur les crochets les maintient correctement en place dans les anneaux en D ou les rails de frottement. Cela permet à l"opérateur de préparer et d"enfiler la boucle sans que les crochets ne tombent des points d"ancrage, ce qui est particulièrement problématique les jours venteux ou lorsque l"on travaille avec de longues sangles de 30 pieds sur des charges élevées.

Filetage correct et engagement du mandrin

Enfiler correctement la boucle évite le blocage mécanique et garantit le verrouillage de la sangle sur elle-même. Un enfilage incorrect peut entraîner le glissement de la sangle à travers le mandrin en cas de freinage brusque.

1. Ouvrez complètement la poignée pour exposer la fente du mandrin fendu.

2. Insérez l"extrémité d"alimentation de la sangle directement dans le bas de la fente du mandrin, en la poussant vers le haut.

3. Tirez la sangle vers l"avant, en la faisant glisser par-dessus le mandrin et vers l"opérateur.

4. Tirez à la main tout excès de mou à travers l’assemblage jusqu’à ce que la sangle soit bien serrée contre la cargaison.

5. Laissez environ 5 à 6 pouces de jeu pour créer un emballage initial sécurisé sans surcharger la bobine.

Tension via un mouvement de pompage

La tension repose sur la physique d’un simple mouvement de pompage. Le fait de soulever et d"abaisser la poignée fait tourner la bobine, resserrant la sangle autour de la charge. Les opérateurs doivent trouver la zone de tension optimale. Vous avez besoin d’une pression vers le bas adéquate pour sécuriser complètement la cargaison et empêcher tout mouvement latéral. Cependant, vous devez éviter d"écraser des charges fragiles, d"endommager les bords des cloisons sèches ou du bois, ou de maximiser la capacité de la bobine, ce qui pourrait déformer les engrenages internes et plier le mandrin.

Verrouillage de l"assemblage pour le transit

La phase finale de verrouillage sécurise la charge pour le transport. Fermez la poignée complètement à plat contre la sangle. Cela engage le verrou de sécurité principal, forçant le cliquet profondément dans les dents de l"engrenage. Une poignée partiellement ouverte laisse l"équipement vulnérable. Les vibrations de la route peuvent faire rebondir une poignée ouverte, désengager le cliquet et entraîner une perte soudaine de tension et des déplacements de charge dangereux à vitesse d"autoroute.

Libération et déroulage sécurisés

Relâcher la tension nécessite un processus spécifique en deux étapes. Tout d"abord, tirez la gâchette de déverrouillage ou le cliquet vers la poignée pour le dégager des dents de l"engrenage. Deuxièmement, poussez la poignée pour l’ouvrir jusqu’à une position plate à 180 degrés. Cela fait tourner le profil de la came et désengage complètement les engrenages, permettant au mandrin de tourner librement. Les opérateurs doivent anticiper une libération soudaine d’énergie cinétique. Gardez les mains éloignées du mandrin et des dents de l"engrenage pour éviter les blessures par pincement lors d"un déroulement rapide.

Évaluation des attaches de contrôle du fret pour l"approvisionnement

Limite de charge de travail (WLL) par rapport à la résistance à la rupture

Comprendre les valeurs de charge est obligatoire pour un approvisionnement sûr et la conformité légale. La résistance ultime à la rupture est le point auquel la sangle échoue de manière catastrophique lors des tests en laboratoire. La limite de charge de travail (WLL) est le poids maximum de sécurité que la sangle peut supporter en continu dans des conditions réelles. Selon la loi, la WLL représente exactement un tiers de la résistance à la rupture. Lors de l"arrimage d"une charge, la CMU totale de tous les dispositifs d"arrimage utilisés doit être égale à au moins 50 % du poids total de la cargaison.

Durabilité du matériel et résistance à l"environnement

Évaluez la résistance à la corrosion de tous les composants métalliques avant d’équiper une flotte. La quincaillerie zinguée offre une excellente protection contre la rouille pour une exposition extérieure à long terme et constitue la norme de l"industrie pour les opérations à plat. La quincaillerie en acier inoxydable offre une durabilité supérieure dans des environnements hautement corrosifs, tels que le transport maritime ou le transport de sel de déneigement, même si elle entraîne une pénalité de poids plus élevée. Évaluez la sangle pour la protection des bords. Des caractéristiques de résistance à l"abrasion, telles que des bords en polymère renforcé ou l"ajout de manchons d"usure coulissants, sont nécessaires pour sécuriser des charges pointues ou irrégulières sans trancher les fibres de polyester.

Évolutivité et standardisation de la flotte

La standardisation des équipements au sein d’une flotte commerciale réduit les erreurs des opérateurs et simplifie les inspections DOT. Maintenez des longueurs de sangles, des valeurs WLL et des raccords d"extrémité cohérents sur tous les camions. Cela rationalise la gestion des stocks et les cycles de remplacement. Cela garantit également que les conducteurs disposent toujours de l"équipement approprié et compatible pour tout profil de charge standard, éliminant ainsi la pratique dangereuse consistant à mélanger et assortir des sangles dépareillées avec des coefficients d"étirement différents.

Risques de mise en œuvre et conformité en matière de sécurité

Points communs des pannes mécaniques

Le sur-spooling est une erreur opérationnelle fréquente. Enrouler trop de sangle autour du mandrin bloque complètement le mécanisme. Cela empêche le cliquet de se verrouiller dans les dents de l"engrenage, rendant l"ensemble dangereux pour le transport. L"usure par friction et les microdéchirures de la sangle réduisent considérablement la capacité de charge. La pourriture UV dégrade également le polyester au fil du temps, entraînant des défaillances inattendues sous forte tension. Les opérateurs doivent rechercher des sangles décolorées, qui sont un indicateur principal de la dégradation causée par les UV.

Règlements sur l"arrimage des marchandises FMCSA et DOT

La Federal Motor Carrier Safety Administration (FMCSA) applique des règles strictes concernant tout dispositif d'arrimage de contrôle du fret utilisé sur la voie publique. La réglementation dicte le nombre minimum de sangles requises en fonction de la longueur et du poids de la cargaison. Par exemple, les articles de fret mesurant 5 pieds ou moins et pesant plus de 1 100 livres nécessitent au moins deux attaches. De plus, il existe une exigence légale concernant les étiquettes WLL lisibles. Les sangles sans étiquettes lisibles sont automatiquement rétrogradées à une capacité par défaut basée sur la largeur (par exemple, 1 000 livres par pouce de largeur) ou considérées comme complètement hors service par les inspecteurs du DOT, ce qui entraîne des amendes et des retards d'expédition.

Placement stratégique et sécurité routière

Le positionnement stratégique du mécanisme à cliquet améliore la sécurité de l"opérateur. Placez toujours le cliquet du côté passager du véhicule lorsque cela est possible. Si des ajustements de tension à mi-chemin sont nécessaires, cet emplacement protège l"opérateur du trafic routier actif. Il atténue les risques routiers graves lors des inspections de chargement et garantit au conducteur une zone de travail sûre sur l"accotement de la route.

Conclusion

1. Effectuer un audit physique complet de tous les équipements de contrôle du fret existants, en vérifiant les étiquettes WLL lisibles et l"intégrité du matériel.

2. Jetez et détruisez toutes les sangles présentant des sangles effilochées, des coupures de bord dépassant 3/8 de pouce ou des fentes de mandrin pliées pour maintenir la conformité DOT.

3. Procurez-vous des remplacements en polyester de haute qualité adaptés spécifiquement aux principaux points d"ancrage et aux profils de charge maximale de votre flotte.

4. Mettre en œuvre un programme de formation obligatoire des conducteurs axé sur les techniques de filetage appropriées pour éliminer le blocage du mandrin et assurer une tension constante.

FAQ

Q : Quelle quantité de sangle doit être enroulée autour de la bobine à cliquet ?

R : Visez 2 à 3 tours complets de sangle autour du mandrin. Cela fournit suffisamment de friction pour saisir solidement la sangle sans surcharger la bobine et bloquer le mécanisme.

Q : Quelle est la différence entre une sangle à boucle à cliquet et une sangle à boucle à came ?

R : Une sangle à cliquet utilise un mécanisme d"engrenage à haute tension pour serrer avec force la sangle. Une boucle à came repose sur une poignée à friction qui consiste à tirer pour serrer, adaptée uniquement aux charges plus légères et fragiles.

Q : Pourquoi mon attache à cliquet est-elle coincée et ne se détache-t-elle pas ?

R : Les causes courantes incluent un enroulement excessif de la sangle, une rouille importante sur les engrenages ou le fait de ne pas tirer complètement le cliquet de déverrouillage lors de l"ouverture de la poignée à plat à 180 degrés.

Q : À quelle fréquence les attaches de contrôle du fret doivent-elles être inspectées ?

R : Inspectez-les avant chaque voyage. Recherchez les coupures, les brûlures, les bords effilochés, le matériel endommagé et les étiquettes illisibles. Retirez immédiatement les sangles défectueuses du service.

Q : Puis-je faire un nœud dans une sangle à cliquet pour la raccourcir ?

R : Ne faites jamais de nœuds dans la sangle. Les nœuds créent des points de contrainte qui réduisent la limite de charge de travail (WLL) jusqu"à 50 % et violent les normes de sécurité du DOT.

Q : Que signifie la limite de charge de travail (WLL) sur un arrimage ?

R : La WLL est le poids maximum de sécurité que la sangle peut supporter dans des conditions de fonctionnement normales. La loi exige qu"elle représente exactement un tiers de la résistance totale à la rupture de la sangle.
