Comment les élingues à sangle plate prennent en charge les applications de levage de machines

Le déplacement de machines lourdes nécessite un équilibre entre un contrôle maximal de la charge et l’absence de dommages à la surface. Les chaînes et câbles métalliques traditionnels échouent souvent lors de ces opérations délicates. Ils créent des points de pression importants, écrasant facilement les boîtiers usinés avec précision ou les revêtements de protection coûteux.

Les manutentionnaires industriels doivent donner la priorité à la répartition des charges pour garantir une protection absolue des actifs. L’utilisation d’une élingue en sangle plate résout efficacement ce défi. Le matériau flexible s'adapte en douceur aux contours de l'équipement, évitant ainsi les contraintes concentrées. Des choix de montage appropriés éliminent les retouches esthétiques coûteuses tout en gardant les délais opérationnels strictement intacts.

Nous établirons un cadre objectif pour vous aider à évaluer et mettre en œuvre des élingues synthétiques. Vous découvrirez des méthodes pratiques pour dimensionner le matériel de gréage dans des environnements commerciaux. De plus, nous explorerons les règles de conformité essentielles pour assurer la sécurité totale de votre prochain ascenseur. En maîtrisant ces principes, vous évitez les chutes catastrophiques et protégez vos précieux investissements industriels.

Points clés à retenir

• Les élingues en sangle plate empêchent les rayures sur les machines de précision en dispersant le poids de la charge sur une zone de contact plus large.
• Le choix entre des capacités, telles qu'une élingue en sangle de 6 tonnes ou des sangles de levage de 5 tonnes, nécessite le strict respect des codes couleurs internationaux et des facteurs de déclassement des types d'attelage.
• Bien que très polyvalentes, les élingues synthétiques nécessitent une protection obligatoire des bords ; le fait de ne pas tenir compte des arêtes vives des machines est la principale cause de défaillance des gréements.
• La conformité repose sur un étiquetage traçable, une inspection de routine pour la dégradation par les UV/abrasion et le respect des normes ASME B30.9 ou EN 1492-1.

L’analyse de rentabilisation des élingues à sangle plate pour la manutention des équipements

Le matériel de gréage rigide présente des risques financiers importants lors des déplacements d’équipement. Les chaînes et les câbles métalliques infligent facilement des dommages esthétiques ou structurels. Les travaux de peinture se fissurent sous une pression localisée. Les surfaces usinées délicates souffrent de profondes entailles causées par les maillons métalliques. Ces dommages obligent les entreprises à entreprendre des cycles de réparation coûteux. Les opérations stagnent pendant que les techniciens corrigent les erreurs évitables. Le remplacement des boîtiers d"équipement compromis détruit les budgets du projet. Le risque est multiplié lors du déplacement de machines CNC rénovées ou de générateurs nouvellement peints.

La matrice en polyester tissé offre une alternative plus intelligente et plus sûre. Le tissu offre une excellente absorption des chocs lors de tensions soudaines. Il s"aplatit au contact, répartissant la charge sur une zone extrêmement large. Cette flexibilité permet au matériau de se mouler en toute sécurité autour de machines lourdes complexes. Vous obtenez une adhérence supérieure sans appliquer de forces d’écrasement concentrées. Le gréement souple s"adapte naturellement aux formes irrégulières. Les opérateurs le trouvent beaucoup plus facile à manipuler que les lourds blocs à chaîne.

Une opération de levage réussie dépend de trois critères de réussite clairs. Tout d’abord, vous devez obtenir un déplacement de charge nul pendant toute la durée du levage. Tout glissement compromet la sécurité de l"opérateur. Deuxièmement, l’équipement ne doit subir aucun dommage aux actifs. Aucune peinture rayée ou panneaux pliés ne devraient se produire. Enfin, la configuration doit respecter strictement les limites de charge entièrement conformes. Atteindre ces objectifs nécessite l’adoption de solutions de gréement synthétiques flexibles. Les installations industrielles modernes considèrent les élingues synthétiques comme un outil de protection essentiel, et non comme de simples accessoires de levage génériques.

Les meilleures pratiques imposent d’évaluer la surface des machines avant de sélectionner le gréement. L"acier lisse et poli nécessite une friction de surface maximale. Le polyester tissé offre cette friction naturellement. Les erreurs courantes incluent l’utilisation d’un câble métallique nu sur des surfaces peintes finies. Cette erreur entraîne toujours des dommages esthétiques permanents.

Élingues plates, rondes ou câbles métalliques : évaluation des alternatives

Le matériel de gréage est disponible dans différents styles spécialisés. Nous devons les évaluer en fonction d"exigences d"application strictes. La sélection du mauvais rapport garantit un échec opérationnel.

Le câble métallique et la chaîne représentent les choix traditionnels pour les travaux lourds. Ces options rigides fonctionnent mieux pour les environnements à haute température. Ils excellent dans des conditions très abrasives ou dans des levages à point fixe extrêmement lourds. Les fonderies et les aciéries en dépendent en permanence. Cependant, ils présentent des inconvénients importants pour les machines finies. Ils nécessitent un rembourrage de protection épais pour éviter les rayures sur la charge. Leur manipulation demande un effort physique considérable en raison de leur poids. Ils n’ont pas non plus les propriétés d’absorption des chocs que l’on trouve dans les alternatives textiles.

Les élingues rondes offrent un terrain d’entente polyvalent. Ces conceptions tubulaires contiennent des fils d"âme porteurs continus protégés par une gaine. Ils sont parfaitement idéaux pour les levages multi-jambes. Vous pouvez facilement les utiliser pour étouffer des charges cylindriques comme des tuyaux ou des arbres épais. La boucle continue tourne légèrement après chaque utilisation. Cette rotation répartit l"usure uniformément, prolongeant ainsi leur durée de vie opérationnelle globale. Cependant, leur profil plus épais peut parfois se regrouper en points de levage étroits.

La conception plate tissée s"impose comme le choix optimal absolu pour une portance large. Il s"avère largement supérieur dans les attelages de paniers sous les machines à fond plat. La large surface augmente la friction de contact, empêchant ainsi tout glissement dangereux. Il protège bien mieux les finitions délicates que les profilés ronds. Une large sangle répartit latéralement les forces d"écrasement. Cela le rend parfait pour soulever des boîtiers électriques fragiles ou des composants aérospatiaux.

Vous devez reconnaître une limitation transparente critique inhérente à tous les textiles. Les âmes plates restent très sensibles aux coupures par cisaillement. Nous ne les recommandons jamais pour les plaques d’acier brut, sauf si vous utilisez des protections de bord techniques. Les coins pointus traversent instantanément le polyester tendu, provoquant des chutes catastrophiques. Ignorer la protection des bords reste l’erreur la plus courante dans le gréement industriel.

Tableau comparatif du matériel de levage

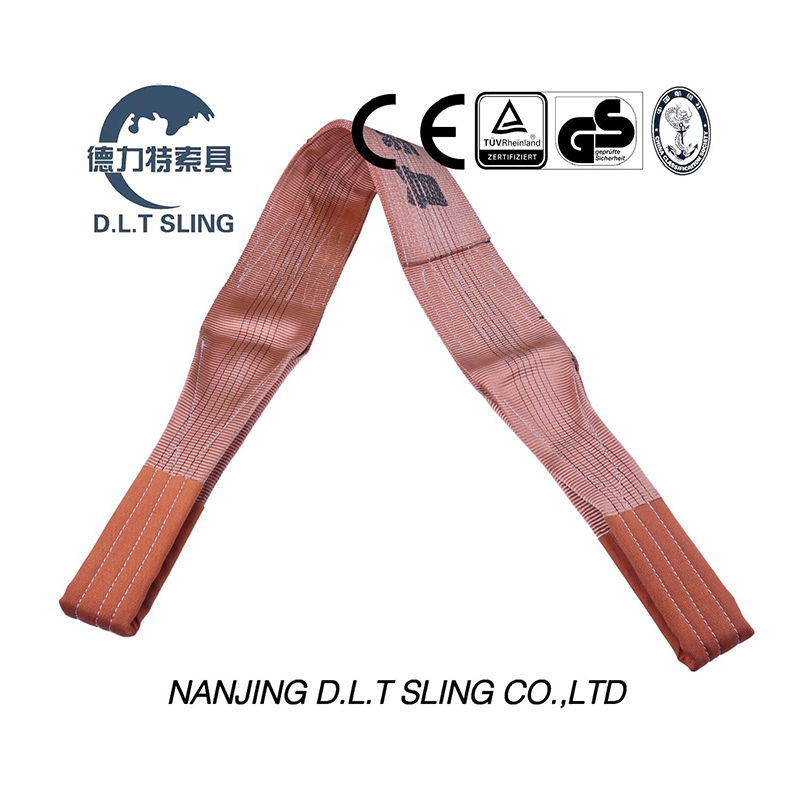

Dimensionnement du matériel de gréement : sangles de levage de 5 tonnes et élingues en sangle de 6 tonnes

Un dimensionnement correct de votre matériel de gréement évite des scénarios de surcharge incroyablement dangereux. Les limites de charge de travail (WLL) régissent les seuils opérationnels de sécurité absolue. Vous ne devez jamais dépasser ces valeurs techniques.

L'industrie du levage utilise la conformité visuelle standard pour identifier instantanément les capacités. Vous pouvez repérer rapidement les configurations de sangles de levage de 5 tonnes grâce à leur couleur rouge vif. À l’inverse, une couleur marron unie indique immédiatement une élingue en sangle de 6 tonnes . Ce code couleur standardisé accélère la sélection dans les ateliers très fréquentés. Cela empêche les barrières linguistiques de provoquer des erreurs de gréement fatales. Les opérateurs savent exactement quelle capacité ils détiennent rien qu'en jetant un coup d'œil au tissu.

Vous devez tenir compte du facteur de déclassement de l"attelage lors de la planification du levage. La façon dont vous connectez l’équipement change sa force.

• Levage vertical : cette configuration à traction droite conserve 100 % de la CMU indiquée. La charge est suspendue directement sous le crochet de la grue.
• Attache tour de cou : Cette configuration boucle le matériau à travers son propre œil. Cela réduit généralement la capacité globale de 20 %. Par exemple, une capacité de 5 tonnes ne produit en toute sécurité que 4 tonnes lorsqu'elle est étouffée. Vous devez calculer cette réduction avant de lever.
• Attelage panier : Passer le matériel sous la charge peut doubler la capacité. Cela ne s'applique que dans des conditions verticales parfaites de 90 degrés. Les réductions d'angle modifient considérablement ce calcul. Les angles d’élingue inférieurs à 60 degrés augmentent la tension de façon exponentielle.

Les équipes d’approvisionnement doivent prendre en compte de fortes considérations d’évolutivité. La standardisation des longueurs et des capacités des élingues réduit la confusion dans les stocks. Cela évite les incertitudes dangereuses de l"opérateur. Le fait de fournir uniquement des options de grande capacité minimise le risque de s’emparer d’une unité sous-dimensionnée. Si votre installation soulève principalement des machines de 4 tonnes, la standardisation sur des sangles marron plus grandes offre une marge de sécurité intégrée.

Réalités de conformité et risques d’échec

La sécurité du gréage repose en grande partie sur des cadres standards établis. Vous devez suivre strictement les exigences ASME B30.9 et EN 1492-1. Ces réglementations dictent les tolérances de fabrication, de test et de fonctionnement des élingues en toile synthétique. La conformité prévient les accidents et protège votre entreprise de graves responsabilités juridiques. Les organismes de réglementation vérifient méticuleusement ces normes après des accidents du travail.

Le marquage obligatoire constitue votre toute première ligne de défense. Chaque unité doit comporter une étiquette lisible du fabricant. Cette balise affiche la WLL, le type de matériau et le numéro de série. Si une étiquette est manquante ou illisible, mettez immédiatement l’appareil hors service. Nous appliquons cette règle sans aucune exception. Le matériel non étiqueté constitue une grave violation de la conformité. Vous ne pouvez pas deviner la capacité uniquement en fonction de la couleur si l"étiquette tombe.

La dégradation réelle réduit silencieusement la WLL au fil du temps. Une exposition prolongée aux UV affaiblit chimiquement les fibres de polyester tissées. La lumière du soleil rend le matériau rigide et cassant. Les déversements de produits chimiques créent des dommages structurels invisibles au plus profond du tissage. Les alcalis dégradent rapidement certains produits synthétiques, tandis que les acides en détruisent d"autres. Les projections de soudure font fondre instantanément les fils porteurs critiques. Les opérateurs doivent stocker les textiles dans des casiers frais, sombres et secs.

Nous maintenons une affirmation équilibrée concernant les capacités de gréage synthétique. Aucun appareil de levage textile n’est indestructible. Vous devez mettre en œuvre une gestion prévisible du cycle de vie. Des intervalles de remplacement programmés garantissent que vous retirez l"équipement avant qu"il ne tombe en panne. N"attendez pas les déchirures visibles pour remplacer les équipements textiles bon marché. Le remplacement annuel des vieilles sangles coûte bien moins cher que l"abandon d"une machine CNC d"un million de dollars.

Protocole de mise en œuvre : présélection et déploiement

Le déploiement d"un nouveau matériel de levage nécessite des protocoles de mise en œuvre stricts. Vous devez former soigneusement le personnel avant le tout premier levage. Une bonne intégration garantit que tout le monde comprend les protocoles d’inspection visuelle.

Les exigences d’inspection avant levage constituent le cœur de la sécurité quotidienne sur le lieu de travail. Les opérateurs doivent effectuer des contrôles visuels non négociables. Ils doivent rechercher des sangles accrochées sur toute la surface. Ils doivent identifier tout fil d"âme cassé ou abrasion profonde. Les fibres fondues ou les brûlures chimiques entraînent un rejet instantané de l"équipement. Toute réduction localisée de la largeur ou de l’épaisseur indique une défaillance interne des fibres.

L"intégration d"accessoires améliore considérablement la longévité de l"équipement. Vous devez acheter des manchons résistants aux coupures pour les transitions de charge brusques. Les coussinets d"angle constituent un tampon crucial contre les forces de cisaillement intenses. Vous avez également besoin de manilles de taille appropriée. Les petites goupilles de manille provoquent un resserrement de l"œil. Le groupage concentre la contrainte, réduisant ainsi la résistance globale à la rupture. Les manilles à corps large offrent une surface d"appui plus large, protégeant les boucles à œil cousues.

Votre liste de contrôle d"évaluation des fournisseurs doit contenir des questions de qualification spécifiques. Les services d’approvisionnement doivent donner la priorité à la sécurité plutôt qu’à la tarification finale. Utilisez ces critères numérotés lors de la sélection de nouveaux fournisseurs :

1. Fournissent-ils des certificats de test par lots complets pour chaque commande ?
2. Offrent-ils un facteur de sécurité minimum de 5 : 1 ou 7 : 1 en fonction des réglementations régionales ?
3. Des manchons d'usure personnalisés sont-ils facilement disponibles pour s'adapter à vos profils de machines uniques ?
4. Le fabricant coud-il les étiquettes d'identification CMU en toute sécurité dans les coutures porteuses ?
5. Peuvent-ils fournir une traçabilité claire des lots en cas de rappel de produit ?

Le partenariat avec des fabricants transparents élimine les équipements contrefaits dangereux de votre chaîne d’approvisionnement. Des fournisseurs fiables fournissent une assistance technique vitale lors du calcul d’ascenseurs multi-jambes complexes.

Conclusion

La sélection du gréement synthétique approprié protège vos précieux actifs de machines. Il sécurise la charge lourde tout en empêchant activement le gougeage coûteux de la surface. De larges bandes en polyester répartissent la pression en toute sécurité sur les boîtiers d"équipements délicats. Vous obtenez une stabilité maximale sans sacrifier les finitions cosmétiques.

Les responsables de la sécurité et les équipes d’approvisionnement doivent prendre des mesures immédiates. Vérifiez votre inventaire actuel de harnais dès aujourd’hui. Vérifiez chaque unité pour des étiquettes d’identification lisibles. Jetez les unités présentant des dommages causés par les UV, un effilochage ou des brûlures chimiques. Assurez-vous de disposer d’accessoires de protection des bords adéquats avant le prochain déplacement de votre machinerie lourde. Les mesures de sécurité proactives permettent d"économiser de l"argent et de protéger des vies humaines.

FAQ

Q : Une élingue en sangle plate peut-elle être utilisée dans un attelage ras du cou sur des machines lourdes ?

R : Oui, vous pouvez les utiliser dans des attelages ras du cou. Cependant, cette configuration réduit la capacité de levage globale d"environ 20 %. Vous devez calculer ce facteur de déclassement avant de procéder au levage. De plus, assurez-vous que l’œil de la sangle ne se tasse pas avec force contre le boîtier de la machine, car cela affaiblirait les fibres porteuses.

Q : Quelle est la différence d"application entre des sangles de levage de 5 tonnes et une élingue en sangle de 6 tonnes ?

R : La principale différence concerne la répartition de la charge et l’identification visuelle. Les sangles rouges indiquent une limite de 5 tonnes, tandis que le marron indique une capacité de 6 tonnes. Une unité de 6 tonnes est physiquement plus large. Cette largeur supplémentaire répartit le poids des machines plus lourdes sur une plus grande surface, offrant ainsi une protection supérieure contre les forces d"écrasement localisées.

Q : À quelle fréquence les élingues de levage synthétiques doivent-elles être inspectées ?

R : Les opérateurs doivent effectuer quotidiennement des contrôles visuels avant utilisation avant chaque levage. Recherchez des accrocs, des coupures ou des fibres fondues. Au-delà des contrôles quotidiens, une personne qualifiée doit procéder à des inspections périodiques documentées. Ces inspections formelles ont lieu chaque année ou plus fréquemment en fonction de conditions environnementales sévères et de taux d"utilisation élevés.

Q : Pourquoi ma sangle de levage est-elle tombée en dessous de sa limite de charge de travail ?

R : Une défaillance prématurée provient presque toujours d’un dommage externe et non d’un défaut de fabrication. Les cisailles à bords tranchants coupent facilement les synthétiques sous tension. Des angles d’élingue inappropriés amplifient considérablement les forces appliquées à la sangle. Une dégradation chimique invisible ou une exposition prolongée aux UV peuvent également détruire discrètement la résistance des fibres au fil du temps.
