Un mauvais calcul des dimensions des élingues de levage introduit de graves risques de sécurité et de fonctionnement pour toute opération de gréage. Une erreur de mesure mineure dans l"atelier ou sur le chantier peut provoquer un déséquilibre de charge catastrophique, des dommages à l"équipement et des accidents mortels. Le problème principal vient de la confusion répandue dans l"industrie entre la circonférence d"une élingue et sa longueur de travail effective (LEP). Ce malentendu entraîne souvent des erreurs d"approvisionnement, des échecs d"inspections de sécurité et des configurations de gréage compromises où le centre de gravité de la charge se déplace de manière inattendue.
Pour éviter ces problèmes, les professionnels du gréage doivent adopter un cadre standardisé et fondé sur des preuves pour mesurer les élingues sans fin et configurées. Le calcul précis des longueurs requises pour les attelages complexes garantit la conformité aux normes ASME B30.9 et OSHA lors de l'approvisionnement et des opérations quotidiennes. Comprendre comment mesurer correctement une élingue ronde est la première étape pour créer un environnement de levage sûr, prévisible et efficace.

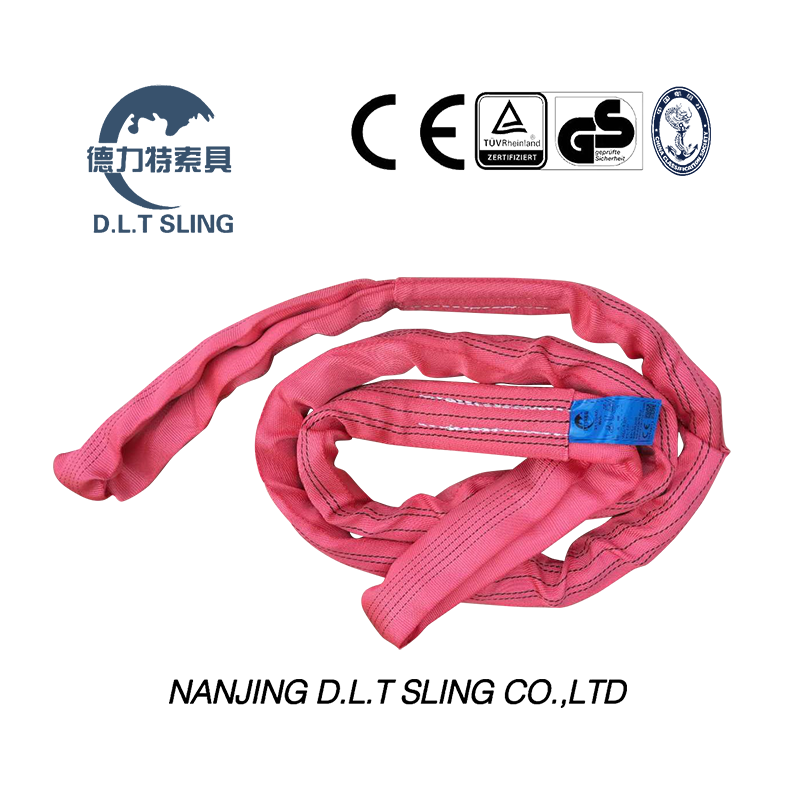

Mesure standardisée : La norme industrielle pour mesurer une élingue ronde est la longueur de travail effective (LEP), mesurée d'une pointe à l'autre lorsqu'elle est posée à plat, et non la circonférence totale.
Nuances de configuration : une élingue ronde Eye-Eye nécessite des mesures spécifiques de point d'appui à point d'appui pour garantir une répartition précise de la charge.
Impact de l'attelage sur la longueur : La longueur d'élingue requise est dictée par le type d'attelage (vertical, étrangleur, panier) et l'angle de l'élingue ; des calculs de longueur incorrects réduisent directement la capacité nominale de l'élingue.
Conformité et vérification : Se fier uniquement aux étiquettes du fabricant n'est pas suffisant pour les élingues plus anciennes ; la vérification physique de la longueur est un élément obligatoire de l'inspection avant utilisation pour détecter l'étirement du fil d'âme ou les dommages à la gaine.
La normalisation de la terminologie au sein des équipes d’approvisionnement et de montage évite les erreurs de commande qui bloquent les projets. Lorsque les équipes utilisent des définitions différentes pour la longueur, le mauvais équipement arrive sur place. Un monteur demandant une « élingue de dix pieds » pourrait signifier une portée de dix pieds, tandis que l"acheteur pourrait commander une élingue d"une circonférence totale de dix pieds. Cette déconnexion entraîne des modifications dangereuses sur le terrain et des retards dans les projets.
La circonférence est la boucle continue totale de l"élingue sans fin. Cette mesure est exactement le double de l"EWL. La commande par circonférence conduit à recevoir un harnais moitié moins grand que requis. Si un monteur a besoin d"une portée de 10 pieds et commande une élingue de 10 pieds de circonférence, la portée réelle ne sera que de 5 pieds. Les fils d"âme porteurs internes circulent en continu dans cette boucle, protégés par la gaine tubulaire extérieure. Mesurer la boucle entière est utile pour la fabrication, mais inutile pour les calculs de montage sur le terrain.
La longueur utile efficace (LEP) est la distance entre les deux points d"appui lorsque l"élingue est sous tension ou posée complètement à plat. Il s"agit de la mesure qui détermine la distance que l"élingue atteindra entre le crochet de la grue et le point d"attache de la charge. EWL est la seule mesure que vous devez utiliser lors de la planification d"un ascenseur, du calcul de la hauteur libre ou de la commande de nouveaux équipements de gréage.
Portée requise (EWL) | Circonférence totale | Application commune |
|---|---|---|
3 pieds | 6 pieds | Ascenseurs de machines à dégagement restreint |
6 pieds | 12 pieds | Manutention standard des matériaux d"entrepôt |
10 pieds | 20 pieds | Montage d"acier sur chantier |
20 pieds | 40 pieds | Levage de modules industriels lourds |
Les tolérances standard de l"industrie vont généralement de +/- 1 % à 2 % de la longueur indiquée. Ces écarts impactent les ensembles de levage multi-pieds. Lorsque vous utilisez plusieurs élingues pour soulever une seule charge, même une légère différence de longueur peut déplacer le centre de gravité, provoquant l"inclinaison de la charge ou exerçant une pression excessive sur une jambe. Pour une élingue de 20 pieds, une tolérance de 2 % signifie que l’élingue pourrait être près de 5 pouces plus longue ou plus courte que ce qui est indiqué sur l’étiquette. Les monteurs doivent en tenir compte lors de l’appariement des élingues pour des levages équilibrés.
Une mesure précise nécessite des techniques et des outils spécifiques. Le respect d"un processus standardisé garantit la cohérence et la sécurité de l"ensemble de votre flotte de gréements.

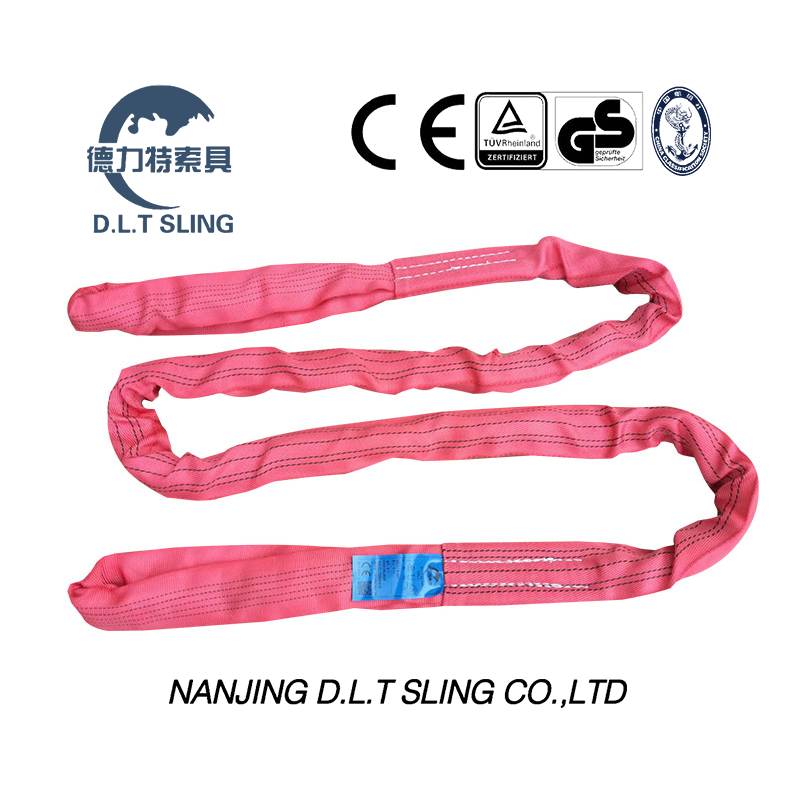

Nettoyez le harnais et posez-le sur une surface plane et propre. La saleté, la graisse et les débris masquent les dommages et empêchent le harnais de reposer complètement à plat, ce qui fausse la mesure. Vérifiez l"étiquette d"identification par rapport aux mesures physiques pour vérifier si l"élingue s"est étirée au-delà des limites de sécurité. Si la longueur mesurée dépasse considérablement la longueur étiquetée, les fils d"âme internes ont probablement subi des chocs ou un allongement permanent, et l"élingue doit être immédiatement mise hors service.
Dégagez une grande surface plane sur l"atelier ou sur la table d"inspection.
Posez le harnais et tendez-le complètement pour éliminer tout jeu dans la gaine extérieure de protection.
Assurez-vous que les fils de l"âme interne sont alignés et ne sont pas enroulés à l"intérieur de la housse.
Mesurez directement depuis la pointe extérieure d’une extrémité pliée jusqu’à la pointe extérieure de l’extrémité opposée.
Enregistrez cette mesure de point de relèvement à point de relèvement en tant que EWL précis.
Une écharpe ronde Eye-Eye présente des différences structurelles, avec des boucles distinctes formées à chaque extrémité. Vous ne mesurez pas à partir des extrémités extérieures extrêmes pour cette configuration. Au lieu de cela, mesurez du point d’appui intérieur de l’œil supérieur au point d’appui intérieur de l’œil inférieur. Cela reflète la distance réelle entre l'axe de la manille et le crochet de la grue, fournissant ainsi la véritable portée de travail.
Ruban à mesurer souple : Il s’agit de la meilleure pratique pour les matériaux synthétiques flexibles. Les rubans souples en fibre de verre tracent les contours sans compression, fournissant une lecture précise de la longueur réelle du tissu sans le plier ni le plier.
Méthode sur terrain avec corde ou ficelle : utilisez une corde non extensible ou un morceau de ficelle enroulé autour de la configuration du gréement. Marquez ou coupez-le au niveau du chevauchement et mesurez-le à plat pour déterminer la LEM exacte requise pour les charges irrégulières telles que les faisceaux de tuyaux ou les machines asymétriques.
Limitations du ruban rigide : l'utilisation de rubans à mesurer métalliques rigides sur des matières synthétiques flexibles introduit des erreurs. Les rubans métalliques ne se conforment pas à la forme du harnais, ce qui entraîne souvent une sous-estimation de la longueur réelle, en particulier sur les harnais plus longs où le ruban s'affaisse ou se plie.
Les calculs de longueur physique sont directement liés aux mathématiques du levage équilibré. Le calcul correct de la longueur requise garantit des angles d"élingue sûrs et une répartition optimale de la charge sur tous les points de fixation.
Pour calculer la longueur minimale exacte de l"élingue nécessaire pour obtenir des angles d"élingue sûrs (en visant 60 degrés ou plus par rapport à l"horizontale), vous devez définir les variables : largeur de charge (W), hauteur libre/hauteur (H) et nombre de pieds. La formule géométrique utilise ces variables pour déterminer la portée nécessaire. Pour un simple levage à deux jambes, la longueur est l"hypoténuse du triangle rectangle formé par la hauteur sous plafond et la moitié de la largeur de la charge.
Par exemple, si vous avez une charge avec des points de prélèvement espacés de 10 pieds (W=10) et que vous souhaitez que le crochet de la grue soit exactement à 10 pieds au-dessus de la charge (H=10). La moitié de la largeur de la charge est de 5 pieds. En utilisant le théorème de Pythagore (a² + b² = c²), vous calculez 5² + 10² = 25 + 100 = 125. La racine carrée de 125 est d"environ 11,18 pieds. Par conséquent, vous avez besoin d’élingues avec une EWL d’au moins 11,2 pieds pour maintenir cette hauteur libre et cet angle spécifiques.
Attelage vertical : permet une utilisation directe de la longueur 1:1. L'élingue pend directement du crochet jusqu'au point d'attache de la charge. Une élingue de 10 pieds offre exactement 10 pieds de portée.
Attache tour de cou : Le point d'étranglement consomme de la longueur physique et réduit à la fois la portée et la capacité effectives, généralement de 20 %. L'élingue fait le tour de la charge et revient à travers elle-même. Vous devez tenir compte de la circonférence de la charge lors du calcul de la LEM requise pour un attelage étrangleur.
Attelage panier : Le passage de l'élingue sous la charge réduit effectivement de moitié la portée tout en doublant la capacité, en fonction du rapport D/d (le rapport entre le diamètre de la charge et le diamètre de l'élingue). Une élingue EWL de 20 pieds utilisée dans un véritable attelage à panier vertical ne fournira que 10 pieds de portée entre le crochet et le bas de la charge.
Les angles d"élingue dictent la longueur requise pour maintenir un centre de gravité sûr. Les angles inférieurs (plus proches de l’horizontale) augmentent considérablement la tension sur chaque jambe de l’élingue. La trigonométrie de levage utilise la formule : Portée = Hauteur libre / Cosinus de l"angle. Cela fournit un cadre décisionnel pour spécifier la longueur d"élingue correcte pour un levage donné. Les monteurs doivent toujours vérifier que la longueur d"élingue sélectionnée ne crée pas un angle inférieur à 30 degrés par rapport à l"horizontale, car le multiplicateur de tension devient dangereusement élevé.
Les élingues d"entrepôt standard diffèrent considérablement des variantes de construction robustes. L"environnement rigoureux, les matériaux abrasifs et la nature imprévisible des charges sur le chantier dictent des exigences spécifiques en matière de mesure et d"approvisionnement.
La mesure d’une élingue ronde à filament continu diffère de la mesure d’élingues plates en sangle de polyester. Une élingue ronde de construction forme une boucle continue de fils centraux, tandis que les élingues en sangle comportent souvent des configurations d'œil spécifiques cousues aux extrémités, comme des œillets plats, torsadés ou effilés. Ces types d’yeux affectent la manière dont les points d’appui s’alignent sous tension. Les élingues rondes s'adaptent bien mieux à la charge et au crochet que les élingues à sangle plate, mais leur nature tubulaire signifie qu'elles peuvent se replier si elles ne sont pas mesurées sous une légère tension.
L"exposition à l"humidité, aux rayons UV et aux températures extrêmes affecte le matériau de la veste. Au fil du temps, ces facteurs environnementaux peuvent modifier la longueur mesurable et dégrader les fibres internes. Une élingue laissée dans la boue et au soleil se raidira, ce qui rendra difficile sa pose à plat pour une mesure précise de l"EWL. Un nettoyage régulier et un stockage approprié sont obligatoires pour maintenir la stabilité dimensionnelle.
Le polyester s"allonge différemment des fibres haute performance comme le HMPE ou le Dyneema sous charge. Le polyester s"étire généralement d"environ 3 % à sa capacité nominale, tandis que les fibres haute performance s"étirent moins de 1 %. Cette élasticité doit être prise en compte dans la spécification de longueur initiale pour garantir que la charge reste équilibrée une fois levée. Si vous soulevez un composant rigide usiné avec précision, l"étirement de 3 % d"une longue élingue en polyester peut provoquer une inclinaison inacceptable lors de la sélection initiale.
L"ajout de coussinets d"usure ou de manchons de protection des bords donne du volume à l"élingue. Cette épaisseur supplémentaire nécessite de légers ajustements dans les calculs de longueur, en particulier pour les ascenseurs à dégagement restreint où chaque centimètre compte. Le manchon consomme une petite partie de la flexibilité de l"élingue et peut légèrement modifier la géométrie du point d"appui lorsqu"il est enroulé autour d"un coin pointu.
Les erreurs d’approvisionnement entraînent des risques importants pour la sécurité sur le chantier. La mise en œuvre de protocoles stricts atténue ces dangers et garantit que le matériel de gréage correspond au plan de levage conçu.
Élingues dépareillées dans les ascenseurs à plusieurs branches : L'utilisation d'élingues avec des LEM variables en raison d'un étirement inégal ou de différents lots de fabrication entraîne une répartition inégale de la charge. Une jambe peut supporter toute la charge, provoquant une défaillance catastrophique.
Étiquettes manquantes ou illisibles : L'utilisation d'un harnais dont l'étiquette de longueur et de capacité est illisible enfreint les règles de sécurité. Quelle que soit la mesure physique, une élingue non étiquetée doit être immédiatement mise hors service.
Application incorrecte de l'attelage : commander une élingue en fonction de la portée verticale mais l'utiliser dans un attelage étrangleur sans tenir compte de la longueur perdue entraîne le fond du bloc de grue avant que la charge ne quitte le sol.
Établissez un protocole strict pour faire correspondre les numéros de série et tester par lots les assemblages à plusieurs pattes. Cela garantit que tous les pieds ont des caractéristiques d"étirement et des longueurs identiques directement depuis l"usine.
Mettez en œuvre des tests de routine et un réétalonnage des mesures lors des inspections annuelles pour détecter rapidement tout allongement ou dégradation.
Exigez que tout le personnel d"approvisionnement spécifie « Longueur de travail effective (LEP) » sur chaque bon de commande, éliminant ainsi toute confusion en matière de circonférence.
Comparez le coût initial des élingues de longueur personnalisée avec l"efficacité opérationnelle et les garanties de sécurité d"un matériel de gréage parfaitement ajusté. Les longueurs personnalisées évitent le besoin de configurations de gréage difficiles, éliminent l"utilisation de chaînes de triche dangereuses et réduisent le risque d"accidents causés par un équilibrage de charge improvisé.
Vérifiez immédiatement votre inventaire actuel de gréements pour identifier et supprimer toutes les élingues comportant des étiquettes manquantes ou des écarts de longueur.
Mettez à jour votre documentation d"approvisionnement pour exiger explicitement des mesures de longueur de travail effective (LEP) pour toutes les futures commandes d"élingues.
Consultez les tableaux de charges techniques et calculez les exigences exactes en matière de hauteur libre avant d"exécuter des levages multi-pieds complexes.
Contactez un spécialiste certifié du gréage pour concevoir des spécifications d"élingue personnalisées lorsque les longueurs standard imposent des angles d"élingue dangereux.
R : La norme de l’industrie consiste à mesurer par la longueur de travail effective (LEP), et non par la circonférence totale. EWL est la distance d"un point d"appui à un point d"appui lorsqu"il est posé à plat.
R : Mesurez une configuration œil-œil depuis le point d"appui intérieur de l"œil supérieur jusqu"au point d"appui intérieur de l"œil inférieur pendant que l"élingue est posée à plat.
R : L"écart de fabrication acceptable est généralement de +/- 1 % à 2 % de la longueur indiquée. Cette tolérance doit être prise en compte lors de l"assemblage d"ascenseurs multi-pieds.
R : Un attelage étrangleur consomme de la longueur physique lorsque l"élingue s"enroule autour de la charge et passe à travers elle-même, réduisant ainsi la portée effective et la capacité nominale.
R : Les normes ASME B30.9 dictent les critères de retrait. Si l"allongement permanent dépasse les limites autorisées par le fabricant, l"élingue doit être mise hors service.
R : Les réglementations OSHA et ASME exigent le retrait immédiat de tout harnais dépourvu d"étiquette d"identification lisible, quelle que soit sa condition physique ou sa longueur mesurée.
R : Oui, les fibres haute performance comme le HMPE s"étirent beaucoup moins (moins de 1 %) par rapport au polyester standard (environ 3 %) sous charge, ce qui affecte les calculs de longueur lors des levages.
