Une mesure incorrecte des équipements de levage est l’une des principales causes de charges déséquilibrées, de pannes de gréage et d’incidents de sécurité critiques. Lors du levage de charges lourdes, la précision n’est pas facultative. Les équipes d"approvisionnement et les professionnels du gréage confondent souvent la circonférence d"une élingue avec sa longueur de travail effective (LEP). Commander une taille incorrecte entraîne des temps d"arrêt opérationnels, des garanties annulées et de graves risques de conformité OSHA. Lorsque les gréeurs supposent une longueur basée sur la circonférence plutôt que sur la mesure appropriée d"un roulement à l"autre, l"élingue résultante est souvent deux fois plus longue que nécessaire. Cela crée des déplacements dangereux du centre de gravité et compromet l’ensemble de l’opération de levage. Ce guide établit la méthodologie standard de l"industrie pour mesurer les engins de levage synthétiques, évaluer les limites de charge de travail (WLL) et spécifier les configurations standard ou personnalisées correctes pour vos opérations de levage. En comprenant les propriétés mécaniques des fibres synthétiques et en adhérant à des protocoles de mesure stricts, vous pouvez garantir que votre matériel de gréement fonctionne en toute sécurité dans des conditions de charge maximale.
Mesurez d"une pointe à l"autre : une élingue ronde est toujours mesurée par sa longueur de travail effective (point d"appui à point d"appui lorsqu"elle est posée à plat), jamais par sa circonférence totale.
Comprendre les angles de charge : la longueur de l"élingue dicte directement l"angle de gréement ; des longueurs incorrectes modifient le facteur de tension, réduisant considérablement la limite de charge de travail (WLL) réelle.
Adaptez le matériau à l"application : alors qu"une élingue ronde en polyester standard couvre la plupart des applications industrielles, les environnements extrêmes ou les géométries de charge uniques nécessitent des solutions d"élingue ronde personnalisées.
Donner la priorité à la conformité : toutes les mesures et les décisions d"approvisionnement ultérieures doivent être conformes aux normes ASME B30.9 et OSHA pour les élingues synthétiques.

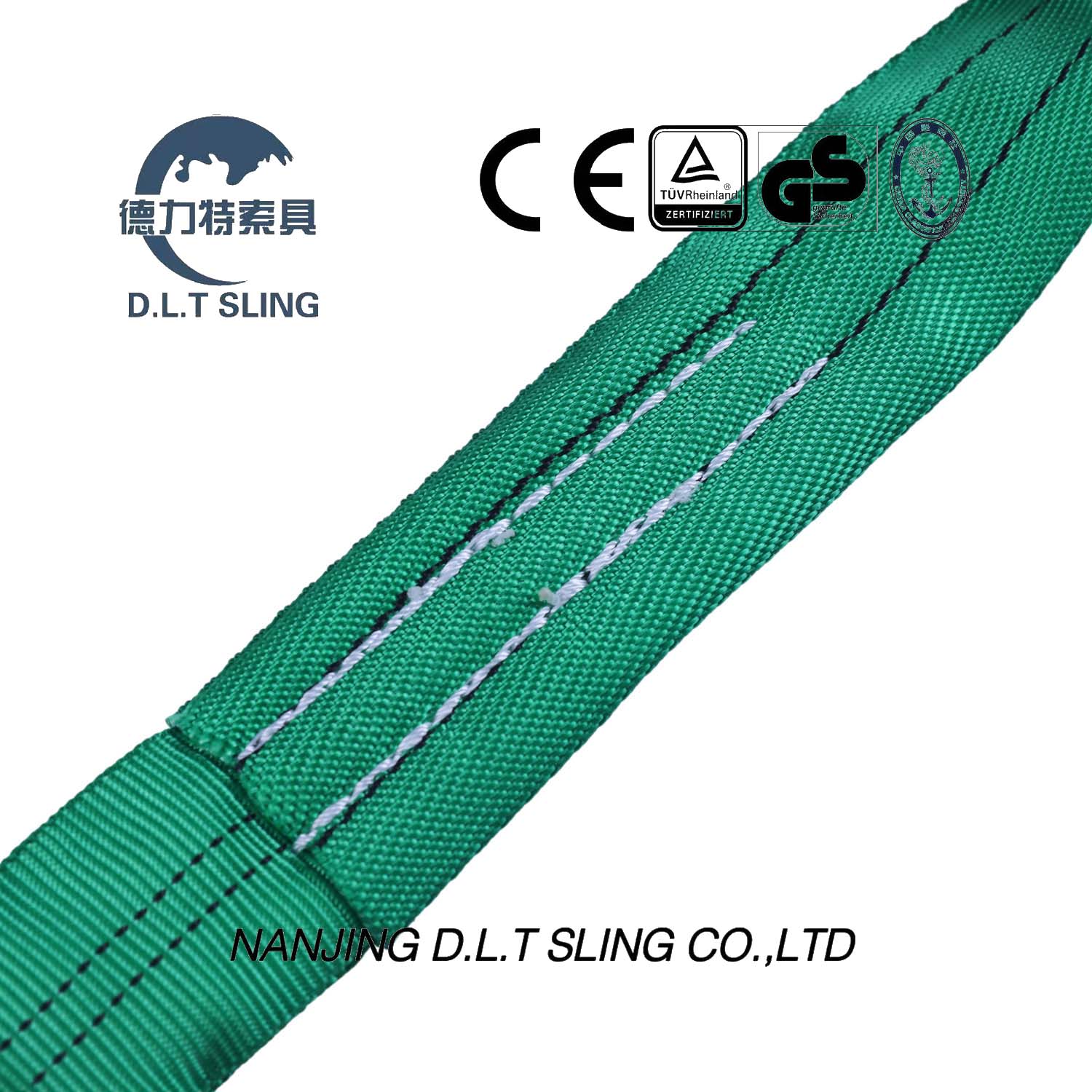

Avant de mesurer, les prescripteurs doivent comprendre l"impact de la construction de l"élingue sur sa longueur sous charge et sur sa flexibilité globale. Une élingue synthétique se comporte différemment d’un câble métallique ou d’une chaîne en alliage. La géométrie interne et les couches de protection externes dictent la manière dont l"équipement s"étire, gère les arêtes vives et répartit le poids entre les points d"appui. Vous devez savoir exactement ce qui se passe à l’intérieur de la veste lorsque vous appliquez une tension à la charge.
La force de cet équipement réside dans sa boucle continue de fils synthétiques porteurs. Ces fils d"âme sont enroulés en continu pendant la fabrication pour former un faisceau sans fin, offrant une résistance et une flexibilité exceptionnelles. Étant donné que les fils d"âme sont sans fin, la charge est répartie uniformément sur toute la boucle. Autour de ce noyau porteur se trouve une gaine de protection tubulaire tissée. Cette veste ne supporte pas la charge. Au lieu de cela, il dicte la résistance à l’usure, offre une protection contre les UV et comporte un code couleur pour indiquer la capacité. Le mouvement indépendant entre les fils centraux et la gaine extérieure permet à l"élingue de s"adapter étroitement à la charge, réduisant ainsi les points de friction localisés qui provoquent une usure prématurée.
Lors du processus de fabrication, la tension appliquée aux fils d"âme détermine la longueur finale au repos de l"assemblage. Les fabricants calibrent soigneusement cette tension pour garantir que le produit fini répond aux tolérances dimensionnelles exactes. Si les fils d"âme sont enroulés de manière trop lâche, l"élingue présentera un étirement initial excessif lors de la première charge. Si elle est trop serrée, l"élingue perd une partie de sa flexibilité naturelle, ce qui la rend plus difficile à manipuler dans les coins étroits ou à travers des arcs à manilles étroits.
Une élingue ronde en polyester standard présente un facteur d'étirement très faible, généralement autour de 3 % à sa capacité nominale. Cet étirement minimal est nécessaire pour maintenir le contrôle de la charge et doit être pris en compte dans les calculs de hauteur libre lors de la phase de planification de l'ascenseur. Lors du levage de machinerie lourde dans des espaces confinés, un allongement de 3 % sur une longue élingue peut modifier considérablement le jeu entre la charge et le crochet de la grue. Les monteurs doivent tenir compte de cet allongement dynamique pour éviter les impacts accidentels avec les structures aériennes.
Le polyester offre également une excellente résistance aux produits chimiques industriels courants, en particulier aux acides doux. Cependant, il se dégrade rapidement lorsqu"il est exposé à des alcalis puissants ou à des températures supérieures à 194 degrés Fahrenheit (90 degrés Celsius). Comprendre ces limitations matérielles vous aide à déterminer si une configuration en polyester standard survivra aux conditions spécifiques de votre site ou si vous devez passer à un mélange de fibres plus résistant.

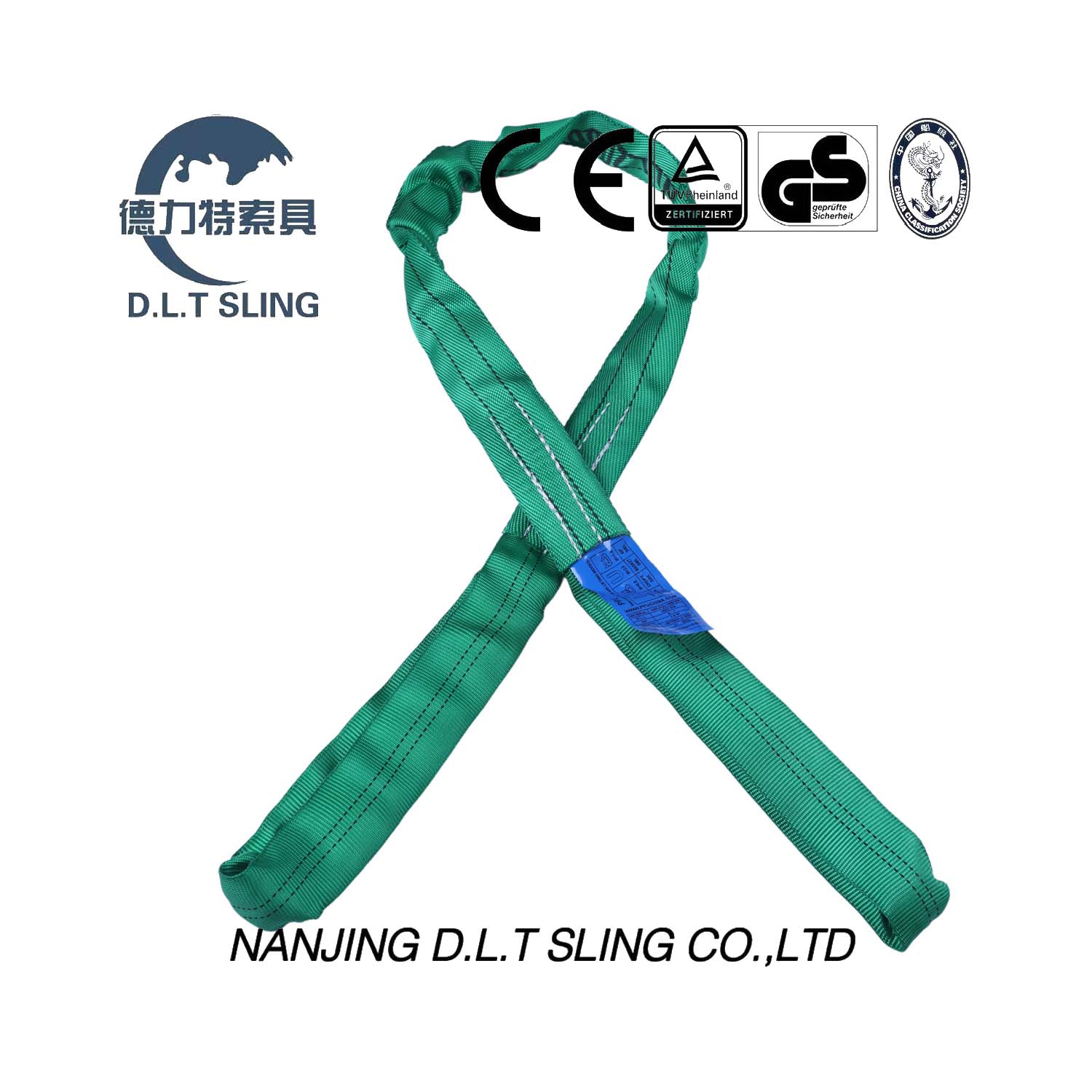

Bien que les deux soient fabriqués à partir de matériaux synthétiques, leurs méthodes de construction et de mesure diffèrent considérablement. Une conception à boucle continue offre une flexibilité et une protection de charge supérieures par rapport à la conception plate et multicouche des élingues en toile synthétique. Les élingues à toile plate sont mesurées face à face ou selon la longueur totale. En revanche, les configurations de boucles sans fin doivent toujours être mesurées à plat d"une pointe à l"autre, appelée longueur de travail effective, plutôt que par circonférence.
Vous devez choisir une conception à boucle sans fin plutôt qu"une élingue à sangle plate lorsque vous avez besoin d"une flexibilité supérieure, d"une protection de charge améliorée et de capacités d"étranglement très efficaces qui saisissent en toute sécurité des charges cylindriques ou irrégulières. La gaine tubulaire d"une boucle sans fin glisse sur les fils centraux, permettant aux points d"appui de se déplacer à chaque levage. Ce déplacement répartit l"usure uniformément sur toute la longueur de la veste, prolongeant considérablement la durée de vie de l"équipement par rapport à une élingue en toile plate, qui a tendance à s"user au niveau des points d"appui fixes de ses yeux.
Fonctionnalité | Élingue ronde en polyester | Élingue synthétique |
|---|---|---|
Méthode de mesure | Longueur de travail efficace (d"une pointe à l"autre) | Œil à œil ou longueur totale |
Structure portante | Fils d"âme sans fin à l"intérieur d"une gaine tubulaire | Sangle plate tissée (simple ou multicouche) |
Répartition de l"usure | La veste tourne, répartissant l"usure uniformément | Porter des concentrés aux points d"appui fixes (yeux) |
Flexibilité | Extrêmement haut, s"adapte aux formes irrégulières | Modéré, meilleur pour les surfaces d"appui plates |
Performances de l"attelage du tour de cou | Excellente adhérence, dommages minimes aux bords | Bien, mais les bords peuvent s"écraser sous haute tension |
La précision des mesures évite les pannes catastrophiques du gréement. L"erreur la plus courante lors de l"approvisionnement consiste à confondre la circonférence totale de la boucle avec la longueur de travail réelle requise pour l"ascenseur. Vous devez former vos équipes à parler le même langage dimensionnel que les fabricants pour éviter des erreurs de commande coûteuses.
La longueur de travail effective (LEP) est définie comme la distance entre les points d'appui (tirer pour tirer) lorsque l'élingue est tendue en ligne droite. La relation mathématique est absolue : la circonférence de la boucle continue est toujours exactement le double de la longueur de travail effective. Une erreur d'approvisionnement fréquente consiste à commander une « écharpe de 10 pieds » en s'attendant à une circonférence de 10 pieds. Étant donné que les fabricants construisent selon EWL, l' élingue ronde résultante aura une circonférence de 20 pieds, ce qui la rendra deux fois plus longue que nécessaire pour l'application.
Lorsqu’une élingue est trop longue, le bloc de grue doit être surélevé plus haut pour dégager la charge du sol. Dans les installations avec des plafonds bas ou une hauteur de crochet limitée, cette longueur supplémentaire rend le levage impossible. À l’inverse, si vous commandez en fonction de la circonférence et recevez une élingue trop courte, les angles d’accrochage seront trop faibles, augmentant considérablement la tension sur les jambes et potentiellement surchargeant l’équipement.
Pour garantir un dimensionnement précis, suivez ce protocole de mesure strict sur le chantier :
Mettez l"équipement hors service et posez-le sur une surface propre et plane, exempte de débris, de copeaux métalliques pointus ou de déversements de produits chimiques.
Tirez sur la boucle à plat et tendue pour éliminer tout jeu, regroupement ou torsion de la gaine de protection extérieure. Assurez-vous que les fils centraux sont alignés directement à l’intérieur de la housse.
Placez un ruban à mesurer calibré à l"extrême bord intérieur d"une extrémité (le premier point d"appui).
Étendez le ruban en ligne droite jusqu"au bord intérieur extrême de l"extrémité opposée (le deuxième point d"appui).
Enregistrez cette mesure de pointe à pointe. Il s"agit de votre longueur de travail effective (LEP).
Lorsque la boucle synthétique est attachée en permanence aux maillons principaux, aux manilles ou aux crochets, les critères de mesure changent légèrement. Vous devez mesurer à partir de la surface portante du matériel plutôt que de la pointe synthétique. La longueur de travail effective englobe toute la portée de l"assemblage, depuis le point d"appui supérieur du maillon principal jusqu"au point d"appui inférieur du crochet attaché.
Ne pas inclure les dimensions du matériel entraîne une portée globale plus courte, ce qui modifie les angles d"élingue et réduit la capacité de levage. Par exemple, si vous avez besoin d"une portée totale de 10 pieds et que vous commandez une boucle synthétique de 10 pieds, l"ajout d"un maillon principal de 1 pied et d"un crochet de 1 pied entraînera une portée totale de 12 pieds. Vous devez soustraire les dimensions du matériel de votre portée totale requise pour déterminer le EWL correct pour la partie synthétique de l"assemblage.
La longueur ne représente que la moitié de l’équation d’approvisionnement. La longueur interagit directement avec la capacité de charge en fonction du type d"attelage spécifique utilisé lors du levage. Comprendre cette relation est essentiel pour la conformité OSHA et la sécurité du site. Vous ne pouvez pas séparer les mesures dimensionnelles des calculs de capacité.
La limite de charge de travail (WLL) change considérablement pour les attelages verticaux, étrangleurs et à panier. Un crochet d"attelage double efficacement la capacité verticale, à condition que les pieds soient parfaitement verticaux. Un attelage étrangleur réduit la capacité verticale d"environ 20 % en raison de la contrainte concentrée au point d"étranglement. Les angles d"élingue jouent un rôle majeur dans ces calculs lors de l"utilisation de brides multi-branches ou d"attelages de panier inclinés.
Une longueur plus courte que nécessaire crée un angle horizontal plus large. À mesure que l’angle entre la charge et l’élingue diminue de 90 degrés (vertical), la tension sur chaque jambe augmente de façon exponentielle. Un angle horizontal de 30 degrés double la tension sur la jambe du harnais par rapport à un levage vertical. Si vous mesurez incorrectement et utilisez un harnais trop court, vous risquez par inadvertance de dépasser la CMU simplement parce que l"angle est trop important.
Angle horizontal (degrés) | Multiplicateur de tension (facteur d"angle de charge) | Effet sur la tension de l"élingue |
|---|---|---|
90° (verticale) | 1.000 | La tension est égale au poids de la charge par jambe |
60° | 1.155 | La tension augmente d"environ 15 % |
45° | 1.414 | La tension augmente d"environ 41 % |
30° | 2.000 | La tension double (200%) |
En vertu de la règle des angles intermédiaires de l"OSHA, les monteurs doivent suivre des directives de sécurité strictes pour les angles intermédiaires qui ne sont pas explicitement répertoriés dans les tableaux de charges standard. Si votre angle exact est manquant, vous devez utiliser la valeur nominale de l"angle inférieur suivant indiqué ou consulter un professionnel qualifié pour calculer la charge nominale exacte en fonction de facteurs de conception spécifiques. N’arrondissez jamais à un angle plus élevé pour justifier un levage plus lourd.
L"industrie utilise un système universel de codage couleur pour identifier rapidement les capacités nominales verticales. Ce système visuel aide les monteurs à saisir le bon équipement pour le travail sans avoir à lire l"étiquette pour chaque levage. Les couleurs courantes incluent le violet, le vert, le jaune, le beige et le rouge, chacune correspondant à un tonnage spécifique.
Couleur de la veste | CMU verticale typique (lbs) | WLL typique du tour de cou (lbs) | WLL typique du panier (lbs) |
|---|---|---|---|
Violet | 2 600 | 2 100 | 5 200 |
Vert | 5 300 | 4 200 | 10 600 |
Jaune | 8 400 | 6 700 | 16 800 |
Tanné | 10 600 | 8 500 | 21 200 |
Red | 13 200 | 10 600 | 26 400 |
Cependant, vous devez avertir vos équipes de gréage de ne pas se fier uniquement à la couleur. Les vestes se décolorent au soleil, sont obscurcies par la graisse et les différences régionales entre les fabricants peuvent modifier l"échelle de couleurs. Une veste vert délavé peut paraître jaune sous un éclairage intense du site. Vérifiez toujours l"étiquette d"identification du fabricant pour vérifier la limite de charge de travail exacte avant d"exécuter un levage. Si l"étiquette est manquante ou illisible, l"équipement est mort et doit être détruit.
Évaluer quand les produits disponibles dans le commerce suffisent ou quand des solutions techniques sont nécessaires est une compétence essentielle pour les responsables des achats et de la sécurité. Les tailles standard conviennent aux charges symétriques, mais les ascenseurs industriels complexes nécessitent des approches sur mesure. Vous devez savoir quand repousser les éléments de catalogue standard et exiger une version spécialisée.
Les longueurs standard échouent souvent lorsqu"il s"agit de charges asymétriques. Des scénarios nécessitant des longueurs non standard surviennent lorsque vous devez maintenir des exigences exactes en matière de centre de gravité dans les ascenseurs à plusieurs pieds. Si une charge est plus lourde d’un côté, l’utilisation de pieds de même longueur fera basculer dangereusement la charge. Vous avez besoin de longueurs précises et conçues pour garantir que le crochet de la grue reste parfaitement d"aplomb au-dessus du centre de gravité.
Les configurations standards ne suffisent pas non plus dans les environnements extrêmes. Le polyester standard fond à des températures relativement basses et offre une résistance minimale aux bords tranchants de l"acier. Si vous soulevez des plaques d"acier brut ou travaillez à proximité de hauts fourneaux, l"équipement standard tombera rapidement en panne, mettant votre équipe en danger.
Pour commander une élingue ronde personnalisée, vous devez spécifier des longueurs exactes au pouce près. Vous pouvez également demander des matériaux de gaine spécifiques, tels que des fibres d'aramide pour les environnements à haute température ou du polyéthylène haute performance pour une résistance extrême aux coupures. Des fils d'âme de plus grande capacité peuvent être spécifiés pour les charges ultra-lourdes dépassant 100 000 livres.
Lorsque vous spécifiez une ingénierie personnalisée, vous devez discuter des compromis en termes de délais et des implications en termes de coûts avec votre fabricant. La fabrication sur mesure nécessite des tests et une certification spécialisés. Vous ne pouvez pas simplement commander une longueur personnalisée et vous attendre à ce qu’elle soit expédiée le lendemain. Planifiez vos cycles d"approvisionnement en fonction des phases d"ingénierie, de fabrication et de tests requis pour les équipements de levage personnalisés.
Les fibres synthétiques sont très sensibles aux coupures et à l"abrasion. L"ajout de manchons coulissants, de patins d"usure cousus ou d"une protection de bord robuste affecte l"épaisseur globale, la flexibilité et le jeu de l"assemblage. Les manchons ne modifient pas le LEM, mais ils doivent être pris en compte lors des phases de mesure et de commande.
Vous devez vous assurer que les coussinets de protection peuvent être positionnés correctement sur les points de contact de charge prévus sans se regrouper à l"intérieur du crochet de la grue ou de l"arceau de la manille. Si un manchon coulissant est trop long, il se coincera dans le matériel, empêchant l"élingue de s"asseoir correctement et créant une charge ponctuelle dangereuse sur les fils d"âme. Mesurez la distance exacte entre les points d"appui sur la charge et spécifiez les longueurs de manchons qui couvrent les arêtes vives sans interférer avec le matériel de gréage.
Se procurer le bon équipement n’est efficace que s’il est correctement mis en œuvre sur le chantier. Les équipes de gréage doivent suivre des protocoles stricts d’inspection et d’application pour maintenir les marges de sécurité. Même l’équipement le mieux conçu tombera en panne s’il n’est pas utilisé correctement.
L’utilisation de longueurs incompatibles dans une configuration de bride constitue un risque grave de mise en œuvre. Même une légère différence de longueur entraîne une répartition inégale de la charge, provoquant une surcharge dangereuse d"une seule jambe. Si une jambe prend 80 % de la charge parce qu’elle est légèrement plus courte que les autres, elle se brisera, provoquant une réaction en chaîne catastrophique.
Un autre risque courant est de ne pas tenir compte de l"effet de « regroupement » de la veste dans les arcs de manille serrés ou les crochets de grue. Si la ferrure est trop étroite, les fibres synthétiques s"écrasent les unes contre les autres, réduisant la résistance à la rupture et provoquant une usure prématurée. La surface d"appui de la quincaillerie doit être suffisamment large pour permettre aux fibres synthétiques de s"étaler et de répartir uniformément la charge.
Avant de commander un remplacement direct, inspectez minutieusement l’ancien équipement pour identifier la cause première de la panne. Recherchez l"exposition du fil central à travers les déchirures de la gaine, ce qui indique une abrasion ou une coupure grave. Vérifiez s"il y a des brûlures acides ou chimiques, une fonte ou une carbonisation due à des dommages causés par la chaleur. Si l"étiquette d"identification est illisible ou manquante, l"équipement doit être immédiatement mis hors service.
L"analyse des dommages sur l"équipement retiré vous aide à déterminer si vous devez passer à des vestes résistantes aux coupures ou ajouter des patins d"usure coulissants à la nouvelle commande. Si l"ancienne veste est déchiquetée au niveau des points d"appui, vous savez que vous avez besoin d"une meilleure protection des bords. Si la gaine est fondue, vous devez passer aux fibres aramides.
Vérifiez vos fournisseurs en fonction de leur strict respect des exigences de test et des facteurs de conception de l"ASME B30.9. Les engins de levage synthétiques nécessitent généralement un facteur de conception de 5 : 1. Insistez sur l’importance de demander des tests de charge d’épreuve et une certification sérialisée, en particulier pour les assemblages de grande capacité ou personnalisés.
Des fournisseurs fiables assurent une traçabilité complète de leurs fibres synthétiques et de leurs processus de fabrication. Ils doivent être en mesure de fournir des certificats de test montrant la résistance exacte à la rupture du lot de fil utilisé pour construire votre équipement. N"achetez pas d"équipement de levage auprès de sources non vérifiées ou de fournisseurs qui ne peuvent pas produire une documentation de test légitime.
Une mesure précise repose entièrement sur la mesure de la longueur de travail effective (EWL). Les mesures de circonférence doivent être écartées du langage d’approvisionnement afin d’éviter des erreurs critiques de truquage. Lors du remplacement ou de la spécification d"un nouvel équipement de levage, donnez la priorité aux fournisseurs qui fournissent des graphiques de charge clairs, des facteurs de conception transparents et des capacités de fabrication personnalisées pour les ascenseurs complexes.
Suivez les étapes suivantes pour sécuriser vos opérations de levage :
Vérifiez le matériel de montage actuel pour supprimer tous les éléments comportant des étiquettes d"identification illisibles ou manquantes.
Standardisez les protocoles de mesure internes pour utiliser exclusivement la longueur de travail effective (LEP).
Consultez un ingénieur de gréage ou un fabricant qualifié pour vérifier les angles d"élingue et les exigences de CMU avant d"émettre des bons de commande pour des assemblages multi-jambes.
Mettez en œuvre des politiques obligatoires de protection des bords pour toutes les applications de levage synthétique impliquant des géométries de charge tranchantes ou abrasives.
R : Non. Les élingues rondes sont mesurées par leur longueur de travail effective (LEP), qui correspond à la distance d"une pointe à l"autre lorsqu"elles sont posées à plat. La circonférence est le double de celle du LEF.
R : Alors que les élingues à sangle plate sont mesurées de traction à traction (œil à œil) ou de longueur totale, une élingue ronde en polyester doit toujours être mesurée de bout en bout (EWL). De plus, les élingues rondes présentent une conception en boucle continue qui les rend beaucoup plus flexibles que les élingues à sangle plate.
R : EWL est la distance exacte entre les deux points d"appui (les points où l"élingue entre en contact avec le crochet, la manille ou la charge) lorsque l"élingue est tendue.
R : La longueur dicte l"angle de l"élingue lorsqu"elle est utilisée dans des attelages à plusieurs branches ou à panier. Des élingues plus courtes créent des angles horizontaux plus larges, ce qui augmente le facteur de tension et réduit la capacité de levage globale.
R : Conformément aux directives de l"OSHA, si l"angle de montage exact n"est pas indiqué sur le tableau de charge du fabricant, vous devez utiliser la valeur nominale pour l"angle immédiatement inférieur indiqué ou consulter une personne qualifiée pour calculer la charge nominale.
R : Oui, une élingue ronde en polyester standard s"étirera d"environ 3 % à sa limite de charge de travail nominale maximale. Cela doit être pris en compte dans les calculs de marge.
R : Une élingue ronde personnalisée est nécessaire lorsque les longueurs standard ne peuvent pas atteindre l"angle d"élingue requis, lors du levage de charges avec un centre de gravité asymétrique, lorsque des manchons coulissants de protection spéciaux sont nécessaires ou lors d"un fonctionnement à des températures extrêmes nécessitant des fibres d"aramide spécialisées ou de haute performance.
