Comment sélectionner la capacité des élingues rondes pour les applications industrielles

Les opérations de gréage ne laissent aucune marge d’erreur. La sélection du bon équipement de levage n’est pas une supposition. Cela nécessite de calculer exactement les limites de charge de travail (WLL). Vous devez bien faire ce calcul. Cela évite les pannes catastrophiques, garantit la conformité OSHA et ASME et protège les actifs industriels de grande valeur.

Les outils de levage synthétiques offrent une flexibilité et une protection de charge incroyables. Pourtant, leur capacité de base est très variable. Les éléments d’application sur le terrain changent tout. La configuration de l'attelage, les angles de levage et l'exposition à l'environnement modifient de manière dynamique le poids que vous pouvez déplacer en toute sécurité. Nous avons conçu ce guide pour vous donner un avantage évident. Nous fournissons ci-dessous un cadre technique fondé sur des preuves. Vous découvrirez exactement comment spécifier la bonne capacité pour les ascenseurs complexes. Que vous ayez besoin d'une élingue ronde standard ou de sangles plates robustes, ce guide détaille les données critiques dont vous avez besoin. Poursuivez votre lecture pour maîtriser les capacités de gréage industriel et sécuriser vos environnements de levage.

Points clés à retenir

• La WLL est dynamique : la capacité de base varie considérablement selon que vous utilisez un attelage vertical, un collier de serrage ou un attelage à panier.
• Des normes universelles s'appliquent : les gaines à code couleur (par exemple, rouge pour les sangles de levage de 5 tonnes) fournissent une référence visuelle immédiate pour les capacités de levage sûres.
• L'application dicte le matériau : alors qu'une élingue en sangle standard fonctionne pour une répartition de charge à plat, une élingue ronde est supérieure pour des contours et des points d'étranglement variés.
• La conformité n'est pas négociable : une inspection régulière par rapport à des critères de retrait spécifiques (par exemple, OSHA 1910.184) garantit la continuité opérationnelle et la sécurité.

Comprendre les limites de charge d"utilisation (CMU) et les facteurs de conception

Nous devons établir une base de référence claire avant de planifier un levage. La limite de charge de travail (WLL) définit la charge empirique maximale autorisée par le fabricant. Ils calculent cette note dans des conditions idéales, droites et verticales. Vous ne pouvez pas traiter la WLL comme une simple suggestion. Cela représente une limite opérationnelle absolue. Les fabricants déterminent ce nombre grâce à des tests destructifs rigoureux. Ils prélèvent des échantillons de produits sur des bancs d"essais hydrauliques spécialisés jusqu"à ce qu"ils se cassent.

Les facteurs de sécurité jouent un rôle crucial pendant cette phase de test. L"industrie du gréage appelle cela le facteur de conception. Pour un usage industriel général, les fabricants fabriquent des élingues synthétiques avec un facteur de sécurité de 5 : 1. Cela signifie que la résistance à la rupture réelle est cinq fois supérieure à la CMU indiquée. Certains cadres réglementaires internationaux spécifiques exigent encore plus. Par exemple, la norme EN 1492-2 exige un facteur de sécurité rigoureux de 7:1.

Vous devez comprendre l’atténuation des risques pour superviser des opérations sûres. Ne considérez jamais le facteur de sécurité intégré comme une « capacité supplémentaire ». Il existe uniquement pour absorber les charges de choc invisibles. Il compense l"usure mineure du matériau au fil du temps. Il protège votre équipe lors de changements de charge dynamiques soudains. La WLL ne doit jamais être dépassée intentionnellement. Si un grutier actionne rapidement les commandes du palan, une charge statique devient une charge dynamique. Une charge de deux tonnes peut exercer momentanément une force de six tonnes. Si vous dépassez la balise WLL, vous compromettez les fibres internes. Cela conduit à des dommages structurels internes invisibles. En fin de compte, ignorer la WLL indiquée entraîne une défaillance catastrophique du gréage.

Comment les types et les angles d’attelage diminuent la capacité des élingues

La configuration de votre gréement modifie directement la capacité effective. Nous appelons cela l’effet multiplicateur d’attelage. Vous ne pouvez pas supposer aveuglément que la note de base de l’étiquette s’applique à chaque ascenseur. La manière spécifique dont vous fixez l’équipement dicte la note de fonctionnement finale.

Voici exactement comment les différents problèmes affectent votre capacité de base :

1. Attelage vertical : Cette configuration fournit 100 % de la CMU de base. Vous connectez une extrémité directement au crochet de la grue et l'autre à la charge. La charge pend tout droit. Il exerce une tension linéaire pure sur les fibres.
2. Attache tour de cou : Cette configuration réduit généralement votre capacité de 20 %. Vous n’atteignez que 80 % de la CMU de base. Vous passez un œil dans l’autre et vous le serrez fort. Le point d’étranglement crée un stress localisé intense. Il pince fortement les fibres synthétiques contre elles-mêmes.
3. Attelage de panier : Cela double effectivement la CMU de base à 200 %. Vous passez le matériau sous la charge et fixez les deux œillets au crochet aérien. Cependant, les deux jambes doivent rester parfaitement verticales pour obtenir cet effet de dédoublement complet.

Les considérations relatives à l’angle d’élingue ajoutent une autre couche vitale de complexité mathématique. La trigonométrie régit la sécurité du gréement. À mesure que l’angle entre la jambe et le plan horizontal diminue, la tension augmente. Cette tension augmente de façon exponentielle. Le levage à un angle peu profond de 30 degrés exerce une force d’écrasement horizontale massive sur l’équipement.

Vous devez calculer soigneusement cette tension supplémentaire avant de signaler le grutier. Les gréeurs utilisent une formule de multiplicateur d’angle de charge. Vous divisez la longueur de la jambe par la hauteur verticale de la charge au crochet. Cette division vous donne le multiplicateur de charge. Vous multipliez ensuite le poids de la charge par ce facteur spécifique. Ce calcul révèle la véritable tension appliquée à chaque jambe. Nous avons préparé ci-dessous une référence de multiplicateur standard pour vous aider à visualiser cette réalité.

Guide de réduction d"angle standard

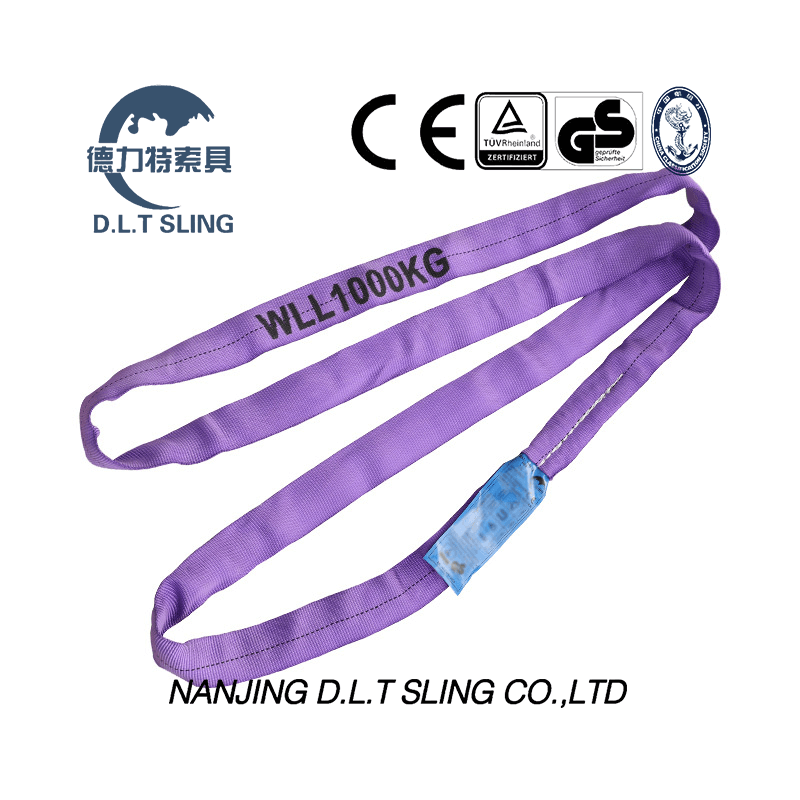

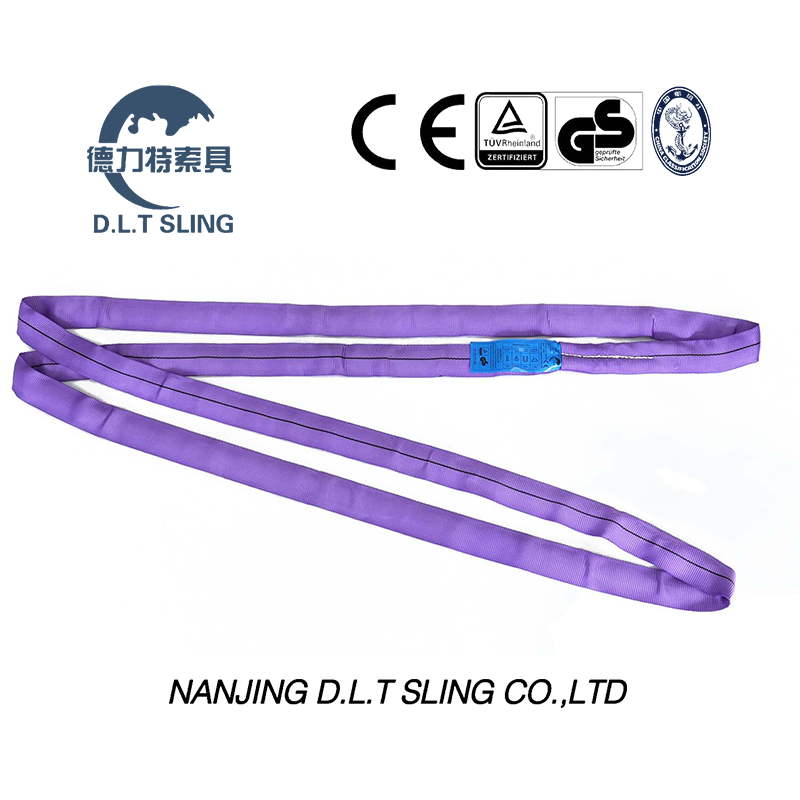

Le système de code couleur universel pour les élingues rondes

La vérification visuelle de la capacité accélère les opérations quotidiennes de gréage. Le code couleur standardisé du polyester est un outil essentiel pour l’industrie. Il aide les monteurs à identifier rapidement la WLL de base à distance. Vous n"êtes pas obligé de deviner la note. La couleur de la veste vous indique immédiatement ce que vous tenez.

Cette norme mondiale minimise les erreurs humaines sur les chantiers de construction très fréquentés. Lorsque toute votre équipe connaît le nuancier, elle prend des décisions plus rapides et plus sûres. Il normalise également les opérations au-delà des frontières internationales. Vous trouverez ci-dessous la répartition standard de la capacité en fonction de la couleur de la gaine.

Tableau d"identification des couleurs du polyester

Si votre opération nécessite le déplacement de sections d’acier lourdes, vous recherchez immédiatement une veste rouge. Cela intègre naturellement l’utilisation de sangles de levage de 5 tonnes dans votre flux de travail quotidien. La couleur rouge procure une confiance instantanée. Vos monteurs savent qu'ils disposent d'une capacité de base suffisante avant de calculer les dératisations de l'attelage.

Cependant, la validation des tags reste légalement requise. La couleur n"est qu"un indicateur rapide. La saleté, la décoloration extrême due aux UV ou l"exposition à des produits chimiques peuvent altérer l"apparence de la veste. Le violet peut paraître gris après six mois d’utilisation intensive. L"étiquette d"identification lisible du fabricant est la seule preuve de capacité conforme à la loi. Si l’étiquette est manquante ou illisible, vous ne pouvez pas utiliser l’équipement. Vous devez le retirer du service immédiatement pour éviter les amendes de l"OSHA.

Élingues rondes ou élingues en sangle : évaluer le bon format

Vous devez évaluer le bon format pour votre ascenseur spécifique. Les différences structurelles déterminent les performances sur le terrain. Nous contrastons ici deux conceptions synthétiques principales. La conception tubulaire continue comprend une boucle sans fin de fils porteurs enfermés dans une gaine de protection. L’alternative présente une surface en tissu tissé et plat.

Quand choisir une conception en boucle continue ? Ils conviennent mieux aux charges cylindriques telles que les faisceaux de tuyaux. Ils excellent dans les attelages ras du cou car ils s"adaptent facilement aux formes serrées. Ils offrent également une résistance supérieure à l’usure. La gaine extérieure indépendante prend en charge tout le frottement de surface. Cela protège complètement les fils porteurs de l’âme interne de l’abrasion. De plus, leur conception rotative prolonge la durée de vie du produit. Vous pouvez déplacer manuellement le point de contact avant chaque levage. Cela répartit l"usure uniformément sur toute la circonférence.

Quand choisir une écharpe en sangle ? Ce sont meilleurs pour les charges délicates. Ils nécessitent une surface plus large et plus plate pour répartir efficacement la pression. Si vous soulevez des matériaux fragiles, la conception plate empêche un écrasement important de la charge. Ils s'enroulent solidement autour des bords carrés. Les sangles plates sont également plus faciles à glisser sous les caisses lorsque l’espace libre est limité.

Nous avons créé une matrice de décision rapide ci-dessous. Évaluez votre choix en fonction de la fragilité de la charge, de l’adhérence requise et de l’abrasion attendue.

• sur la fragilité de la charge : Choisissez une sangle plate pour les matériaux mous ou facilement écrasés. Choisissez des conceptions tubulaires continues pour les métaux rigides et lourds.
• Adhérence requise : les sangles plates adhèrent mieux aux surfaces lisses et usinées. Les boucles tubulaires mordent fortement dans les configurations étranglées pour éviter de glisser.
• Abrasion attendue : les boucles tubulaires gèrent mieux les frottements localisés grâce à la conception à double couche. Les sangles plates exposent leur tissage porteur principal directement à la charge brute.
• Restrictions de dégagement : les sangles plates glissent facilement sous les espaces restreints. Les vestes tubulaires ont tendance à se regrouper dans les espaces étroits.

Réalités de mise en œuvre : limites environnementales et critères d’inspection

Le matériel de gréage ne fonctionne pas en vase clos. Les contraintes de température et de produits chimiques sont extrêmement importantes. Les limites standard de température de fonctionnement du polyester sont strictes. Habituellement, ils fonctionnent en toute sécurité entre -40°F et 194°F (-40°C à 90°C). Si votre environnement dépasse ces extrêmes, les fibres synthétiques fondent ou deviennent dangereusement cassantes. De plus, le polyester présente des vulnérabilités chimiques spécifiques. Il résiste assez bien à la plupart des acides. Cependant, les alcalis détruiront rapidement les fibres. Vous devez évaluer l’environnement chimique avant d’attacher un gréement.

La protection des bords est une nécessité absolue. Vous ne pouvez pas sauter cette étape. Insistez auprès de votre équipe sur le fait que les équipements synthétiques, quelle que soit leur capacité massive, doivent être associés à une protection contre les coupures. Lors du levage de charges présentant des bords tranchants ou abrasifs, les matières synthétiques nues s"ouvriront sous la tension. La chute qui en résulte est catastrophique. Utilisez toujours des adoucissants techniques, des manchons en Kevlar ou des protecteurs de coins magnétiques.

Enfin, les critères de suppression de l"OSHA dictent votre calendrier d"inspection. Vous avez besoin de raisons fondées sur des preuves pour retirer instantanément les équipements de levage. Ne jouez pas avec un équipement usé. Supprimez-les du service si vous voyez :

• Étiquettes de capacité manquantes ou illisibles. L'étiquette est le passeport légal de l'équipement.
• Trous, déchirures ou accrocs dans la gaine de protection. Si vous pouvez voir les fils centraux, l’équipement est légalement mort.
• Signes de dommages causés par la chaleur. Recherchez des fibres fondues ou des taches dures et brillantes.
• Brûlures acides ou dégradation chimique. Cela ressemble souvent à une décoloration localisée ou à une raideur extrême.
• Projections de soudure. Le métal chaud compromet instantanément l’intégrité structurelle synthétique.

Conclusion

Le gréement industriel exige de la précision, une exactitude mathématique et un immense respect des limites physiques. Nous pouvons résumer simplement ce cadre d’évaluation complet. Tout d’abord, calculez le poids exact de la charge. Deuxièmement, déterminez la configuration d’attelage spécifique que vous utiliserez. Troisièmement, tenez compte de la forte augmentation de tension provoquée par les angles de charge. Ensuite, vérifiez visuellement la capacité avec les codes de couleur standard et confirmez-la avec les étiquettes du fabricant. Enfin, inspectez l’équipement strictement par rapport aux normes de conformité OSHA.

Vous devez appliquer ces étapes de manière cohérente. Encouragez votre équipe à auditer son matériel de gréage actuel dès aujourd"hui. Jetez immédiatement le matériel non documenté ou endommagé. Consultez un monteur certifié pour les levages complexes ou déséquilibrés. Si les options synthétiques standards ne répondent pas à vos contraintes opérationnelles, demandez un devis technique pour des configurations personnalisées. La sécurité industrielle repose entièrement sur vos choix proactifs et éclairés.

FAQ

Q : Comment puis-je calculer la capacité nécessaire pour un assemblage d’élingue ronde à plusieurs branches ?

R : Vous devez d’abord déterminer le centre de gravité de la charge pour voir comment le poids est réparti sur chaque jambe. Ensuite, utilisez des tableaux de tension de gréement basés sur les angles des jambes. À mesure que l’angle horizontal diminue, la tension sur chaque jambe augmente de façon exponentielle. Multipliez la répartition de charge par pied par le multiplicateur d"angle de charge spécifique pour trouver la capacité requise.

Q : Puis-je utiliser une élingue ronde rouge pour une charge pesant exactement 5 tonnes dans un attelage ras du cou ?

R : Non. Un attelage étrangleur réduit considérablement la capacité de levage effective à environ 80 %. Par conséquent, une veste rouge conçue pour 5 tonnes verticalement ne peut soulever que 4 tonnes dans une configuration étranglée. Vous devez passer à une capacité supérieure pour gérer en toute sécurité une charge étouffée de 5 tonnes.

Q : Quelle est la différence entre une élingue ronde et une élingue en sangle de 5 tonnes ?

R : La principale différence est structurelle. Une version ronde comporte des boucles sans fin de fils porteurs protégés par une gaine extérieure indépendante. Une version en sangle présente une surface plate et tissée. La conception plate répartit mieux la pression sur les charges délicates. La version gainée offre une résistance à l’usure supérieure et s’adapte facilement aux points d’étranglement serrés.

Q : À quelle fréquence les élingues rondes doivent-elles être inspectées ?

R : L"OSHA exige une inspection périodique documentée par une personne qualifiée au moins une fois par an. Cependant, des inspections visuelles quotidiennes rigoureuses sont requises avant chaque utilisation. Les monteurs doivent vérifier les étiquettes illisibles, les déchirures de la gaine, les fils d"âme exposés et les dommages causés par la chaleur avant d"attacher une charge.
