Dans le domaine des gréements de charges lourdes, l’intégrité structurelle des équipements de levage constitue l’unique barrière entre une opération réussie et une défaillance catastrophique. Les responsables des achats et de la sécurité traitent souvent les élingues synthétiques comme des articles de base. Cependant, une mauvaise compréhension de la manière dont ces outils sont construits (en particulier la relation entre le noyau porteur et la gaine extérieure) entraîne une mauvaise application, une usure accélérée et de graves risques de conformité OSHA. Comprendre le processus de fabrication exact et la science des matériaux derrière une élingue ronde synthétique fournit le cadre technique nécessaire pour évaluer la qualité des fournisseurs, adapter l"équipement aux risques environnementaux spécifiques et garantir un contrôle sûr de la charge. Connaître la mécanique de ces outils de levage permet aux opérateurs de maximiser la sécurité et la longévité sur le chantier, évitant ainsi les accidents avant qu"ils ne surviennent.

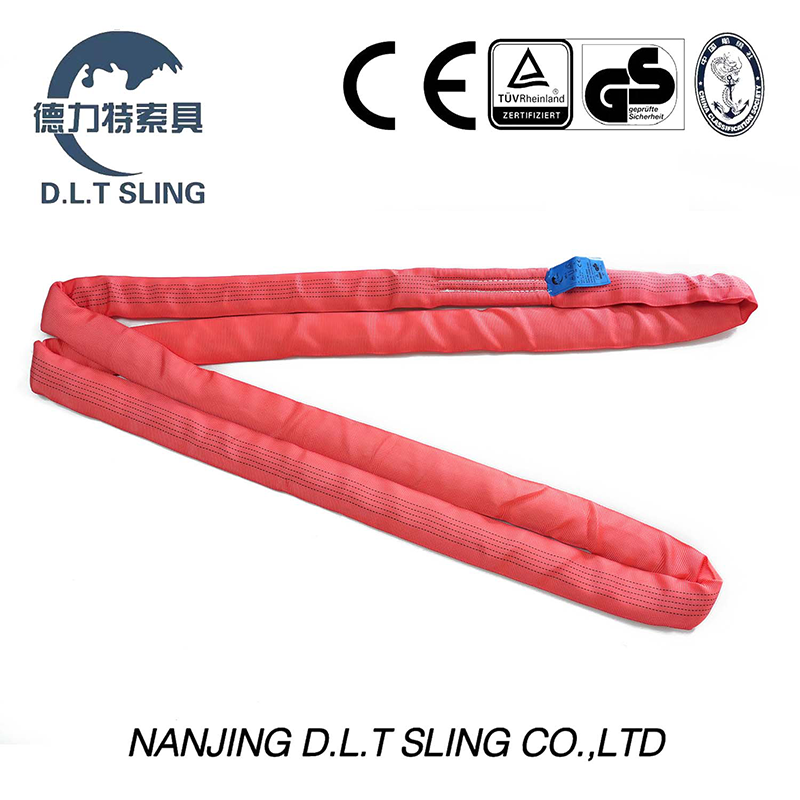

Architecture porteuse : La capacité de levage d'une élingue ronde (allant de 2 600 à plus de 180 000 livres) est entièrement déterminée par le volume des fils d'âme continus, et non par la gaine extérieure.
Compromis entre les matériaux : le choix entre le polyester, le nylon et les fibres haute performance nécessite un équilibre entre les exigences d'étirement, de résistance chimique et de poids.
Vulnérabilités de protection : Bien que la veste extérieure protège contre les UV et l'abrasion, elle ne supporte pas la charge ; le fait de ne pas atténuer les arêtes vives reste la principale cause de défaillance des élingues synthétiques.
Avantages du gréement : Par rapport au câble métallique ou à la chaîne, les élingues rondes synthétiques offrent une flexibilité extrême, une manipulation légère et des capacités supérieures de moulage de charge.
Conformité et certification : les processus de fabrication légitimes culminent dans des protocoles stricts d'étiquetage et de tests conformes aux normes ASME B30.9 et OSHA.
Pour évaluer l"adéquation d"un harnais à un levage spécifique, les acheteurs doivent d"abord comprendre son architecture à deux composants. Le succès nécessite que les deux composants fonctionnent sans dégradation. Le noyau assure la solidité, tandis que la veste assure la protection nécessaire. Si l"un des composants tombe en panne, l"ensemble de l"ensemble de levage est compromis.
La structure interne est constituée d’une boucle continue et sans fin de fil synthétique. Le nombre d"enroulements ou de brins à l"intérieur de cette boucle dicte directement la limite de charge de travail (WLL) de l"élingue. Plus d’emballages équivaut à une capacité plus élevée. Les fabricants calculent le nombre exact de tours requis pour répondre à des charges de poids spécifiques, garantissant ainsi que le noyau peut supporter les forces dynamiques du levage industriel.
La mécanique d’une élingue ronde en fil de polyester repose sur des fils d’âme indépendants se déplaçant librement dans la veste. Ce mouvement permet à l'élingue de s'adapter à la charge, offrant ainsi une adhérence et un contrôle supérieurs lors du levage. Lorsque vous enroulez le harnais autour d'un objet cylindrique, les fibres internes se déplacent et s'aplatissent, répartissant ainsi le poids uniformément sur la zone de contact. Cette conception offre une flexibilité extrême et un poids léger par rapport aux alternatives lourdes et rigides à chaîne ou à câble métallique.
L"intégration de noyaux d"indicateurs « Tell-Tale » constitue une garantie essentielle de la qualité de fabrication. Ces fils spécifiques s"étendent au-delà de la gaine pour signaler visuellement une surcharge interne ou un dommage au noyau. Si les fibres internes s"étirent au-delà de leur limite élastique ou se cassent, les queues révélatrices se retirent à l"intérieur de la veste, avertissant immédiatement les gréeurs des défaillances cachées.

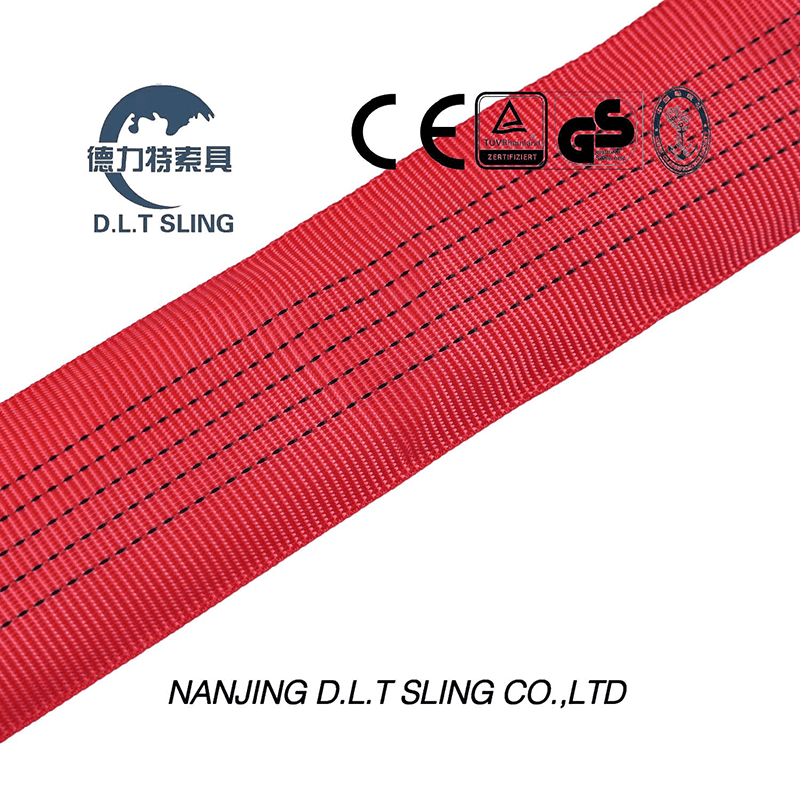

La couverture extérieure est une gaine tubulaire tissée conçue uniquement pour contenir les fils centraux. Il les protège de la dégradation due aux UV, de la saleté et des abrasions mineures. Une idée fausse répandue sur les chantiers est que la veste ajoute à la capacité de levage. Le manchon de protection ne supporte aucun poids de levage. Son seul rôle est de conserver le noyau intact et de le protéger des dangers environnementaux.
Des variantes de veste existent pour s"adapter à différents environnements. Les fabricants proposent des revêtements à simple paroi et à double paroi, ainsi que des gaines tissées robustes conçues spécifiquement pour les environnements à forte friction où les revêtements standard s"usent rapidement. Les vestes à double paroi fournissent une couche de défense secondaire ; si la couche externe se brise, la couche interne protège toujours le noyau, permettant à l"opérateur de terminer le levage en toute sécurité et de retirer l"élingue.
Composant | Fonction principale | Capacité de charge | Objectif de l"inspection |
|---|---|---|---|
Fils de base | Fournit une force de levage structurelle | 100 % de la capacité nominale | Queues révélatrices, regroupements internes, points durs |
Veste extérieure | Protège le noyau des UV, de la saleté et de l"abrasion | 0 % de la capacité nominale | Coupures, déchirures, accrocs, trous, décoloration UV |
Étiquette d"identification | Afficher la CMU, le matériel et la traçabilité | N / A | Lisibilité, sécurité des pièces jointes |
Les différentes étapes de fabrication impactent la fiabilité finale du matériel de gréement. La précision à chaque étape garantit que l"élingue fonctionne en toute sécurité dans des conditions de charge maximale. Une défaillance dans le processus de fabrication se traduit directement par une défaillance du crochet de la grue.
Enroulage du fil synthétique brut sur le carrousel de fabrication.
Enfiler le fil à travers la gaine de protection pré-mesurée.
Enrouler la boucle continue pour atteindre la limite de charge de travail cible.
Tension des fibres pour assurer une répartition égale de la charge.
Épisser les extrémités du fil pour fermer la boucle de manière transparente.
Scellement et couture de la housse de protection extérieure.
Fixation des étiquettes de conformité et réalisation de tests de validation.
La phase de chargement initiale consiste à placer des bobines industrielles de fil haute ténacité sur un carrousel de fabrication. Les opérateurs doivent s’assurer que le fil avance en douceur, sans enchevêtrements ni accrocs, ce qui pourrait introduire des points faibles dans l’âme. Pendant le processus d"enfilage, le fil est tiré et enfilé en continu à travers la gaine synthétique ronde pré-mesurée.
Les fabricants obtiennent des longueurs et des capacités spécifiques en contrôlant le nombre de tours continus effectués par le fil. La physique de la tension est ici critique. Une tension inégale pendant le bobinage fait que les brins individuels supportent des charges disproportionnées. Lorsqu"une charge est appliquée, les brins les plus serrés prennent tout le poids et se cassent, transférant la charge aux brins les plus serrés suivants, ce qui entraîne une défaillance séquentielle prématurée des fibres. Une répartition égale de la charge sur toutes les fibres centrales est obligatoire.
La technique d’épissage ou de jonction ferme la boucle continue sans créer de point faible. Contrairement au câble métallique, qui nécessite de lourds manchons mécaniques pour former un œil, l"âme synthétique est assemblée à l"aide de techniques spécialisées de nouage ou de chevauchement qui maintiennent l"intégrité structurelle de l"âme uniformément tout au long de l"élingue.
Une fois le noyau enroulé et tendu, le processus consiste à tirer complètement le manchon de protection sur le noyau assemblé. Des coutures industrielles ferment la veste, garantissant que le noyau reste complètement enveloppé et protégé de l"exposition environnementale et des dommages physiques. Les coutures doivent être suffisamment robustes pour résister aux abus quotidiens des chantiers sans s"effilocher.
L’intégration obligatoire des étiquettes d’identification est requise pour la conformité. Ces étiquettes détaillent la CMU des attelages verticaux, étrangleurs et à panier, ainsi que le type de matériau et la traçabilité du fabricant. Des fabricants réputés testent par lots ou individuellement les élingues sur des bancs d"essai hydrauliques pour vérifier qu"elles répondent aux normes ASME B30.9 et OSHA 1910.184 avant de quitter l"installation. Si un harnais n’a pas d’étiquette lisible, il est légalement impropre à l’utilisation.
Faire correspondre les propriétés chimiques et physiques du matériau de l"élingue à l"environnement opérationnel est crucial pour la sécurité et la longévité. L’utilisation d’un mauvais matériau dans un environnement chimiquement actif entraînera une dégradation rapide et une défaillance catastrophique.
Le polyester présente une faible élasticité, environ 3 % à sa capacité nominale. Il offre une excellente résistance aux rayons UV et aux acides courants, ce qui le rend idéal pour la construction générale et une utilisation extérieure. Cependant, il est vulnérable aux environnements alcalins et se dégrade à des températures supérieures à 194°F (90°C). Vous trouverez du polyester utilisé dans la grande majorité des applications de levage standard.
Le nylon offre une élasticité plus élevée, jusqu"à 10 % à la capacité nominale, ce qui aide à absorber les charges de choc lors des levages dynamiques. Il est très résistant aux alcalis. Ses limites incluent l’absorption de l’humidité, qui réduit la résistance à l’humidité jusqu’à 15 %, et une grave vulnérabilité aux acides. Le nylon est généralement moins courant dans la construction d"élingues rondes modernes que le polyester, mais reste utile dans des environnements chimiques spécifiques.
Les fibres haute performance offrent un rapport résistance/poids extrême avec un étirement minimal (moins de 1 %). Ils sont utilisés pour les ascenseurs techniques dépassant 100 000 lb où le câble métallique serait trop lourd pour être manipulé manuellement. Bien qu"ils comportent un coût initial élevé, ils offrent des avantages significatifs en termes d"ergonomie, de poids de gréement réduit et de résistance spécialisée à la chaleur ou aux coupures. Les fibres d"aramide, par exemple, peuvent résister à des températures allant jusqu"à 300°F, ce qui les rend adaptées aux travaux de fonderie.
Matériel | S"étirer à WLL | Résistance aux acides | Résistance aux alcalis | Température maximale |
|---|---|---|---|---|
Polyester | ~3% | Bien | Pauvre | 194°F (90°C) |
Nylon | ~10% | Pauvre | Bien | 194°F (90°C) |
HMP | <1% | Excellent | Excellent | 140°F (60°C) |
Aramide | <1% | Bien | Bien | 300°F (149°C) |
Traduire les connaissances en matière de fabrication en pratiques d’approvisionnement et opérationnelles sûres minimise les risques de mise en œuvre. L’achat d’équipement de levage uniquement sur la base de l’offre la plus basse aboutit souvent à l’acquisition d’équipements de qualité inférieure qui tombent en panne prématurément ou ne sont pas certifiés correctement.
Lors de l"évaluation des fournisseurs, recherchez la certification ISO, des données de test transparentes et le strict respect des normes de codage couleur pour les capacités de poids. Les signaux d’alarme incluent des étiquettes manquantes, des coutures incohérentes sur le manchon de protection ou un manque de traçabilité jusqu’au fabricant d’origine. Un fournisseur réputé fournira toujours un certificat de conformité avec chaque lot d"élingues.
La construction d’une élingue ronde dicte ses performances sous différents attelages. Un attelage vertical fournit un chemin de charge direct, utilisant 100 % de la résistance nominale de l'élingue. Un attelage étrangleur crée une friction au point d'étranglement, réduisant la capacité d'environ 20 % ; l'action coulissante d'une élingue ronde à manchon de protection préserve l'intégrité du noyau tout en maintenant le contrôle de la charge. Un attelage à panier double la capacité en répartissant la charge sur les deux branches de la boucle, à condition que le rapport D/d (diamètre de la charge par rapport au diamètre de l'élingue) soit adéquat.
Les élingues rondes synthétiques sont très susceptibles de se couper, ce qui fait des arêtes vives le principal risque de mise en œuvre sur tout chantier. L"utilisation obligatoire de protections de bords techniques, telles que des protections d"angle magnétiques ou des manchons résistants aux coupures, est requise quelle que soit l"épaisseur de la gaine du harnais. Une arête vive est définie comme toute arête dont le rayon est inférieur à l"épaisseur de l"élingue. Le fait de ne pas utiliser de protection des bords est la principale cause de défaillance des élingues synthétiques dans le monde.
L’achat de harnais à gaine unique moins chers entraîne souvent des fréquences de remplacement plus élevées. Investir dans des élingues en fibre à double enveloppe ou hautes performances peut réduire les perturbations opérationnelles au fil du temps en réduisant les taux d"échec des inspections et les temps d"arrêt liés au montage. Adaptez toujours la durabilité de la veste à l’abrasivité des charges que vous manipulez quotidiennement.
La sécurité et l"efficacité d"une élingue ronde synthétique dépendent entièrement de la précision de sa fabrication, notamment du bouclage continu du fil d"âme et de l"intégrité de sa gaine de protection. Lors de la sélection d"un fournisseur, donnez la priorité aux fabricants qui fournissent des tests vérifiables, un étiquetage clair conforme à l"ASME/OSHA et des fiches techniques complètes sur les matériaux. Une sélection appropriée des matériaux et des protocoles d"inspection rigoureux ne sont pas négociables pour des opérations de levage en toute sécurité.
Vérifiez immédiatement les inventaires actuels de gréements pour retirer toutes les élingues comportant des étiquettes illisibles, des fils d"âme exposés ou une usure importante de la gaine.
Consultez un ingénieur en gréage certifié pour adapter les matériaux des élingues à des risques environnementaux spécifiques, tels que l"exposition à des produits chimiques ou une chaleur extrême.
Mettez en œuvre des protocoles stricts de protection des bords pour tous les ascenseurs impliquant des élingues synthétiques, garantissant que les équipes ont accès à des protections d"angle conçues.
Établissez un calendrier d’inspection de routine basé sur la fréquence d’utilisation et l’exposition environnementale, en documentant tous les résultats dans un journal central.
R : Une élingue en toile est fabriquée à partir de sangles tissées plates, tandis qu"une élingue ronde synthétique se compose d"une boucle continue de fils porteurs enfermés dans une gaine tubulaire de protection. Les élingues rondes offrent généralement un meilleur moulage de la charge et une meilleure flexibilité.
R : La capacité de levage est déterminée par le nombre de fils continus à l’intérieur de la gaine. Cette capacité est strictement indiquée sur l"étiquette d"identification ci-jointe du fabricant et est souvent représentée par un code couleur standard de l"industrie.
R : Non. Si la gaine extérieure est déchirée ou endommagée, exposant les fils porteurs de l"âme, l"élingue doit être immédiatement mise hors service et détruite. Les élingues rondes synthétiques ne peuvent en aucun cas être réparées.
R : Le code couleur fournit une référence visuelle rapide pour la limite de charge de travail (WLL) du harnais. Par exemple, le violet indique généralement une capacité inférieure, tandis que des couleurs comme le bleu ou l"orange indiquent des capacités beaucoup plus élevées, aidant ainsi les monteurs à sélectionner rapidement le bon outil.
R : Les élingues rondes synthétiques standard en polyester et en nylon ne doivent pas être utilisées dans des environnements où les températures dépassent 194°F (90°C) ou descendent en dessous de -40°F (-40°C). Des matériaux spécialisés comme l"aramide sont nécessaires pour les températures extrêmes.
R : Le manchon de protection agit comme une barrière contre les rayons UV, la saleté et les abrasions mineures. En enveloppant les fils d"âme, il empêche le contact direct avec les surfaces abrasives, mais il ne protège pas contre les arêtes vives sous de lourdes charges.
R : Les queues indicatrices sont des fils de base spécifiques qui dépassent légèrement de la veste. Si le harnais est surchargé ou si le noyau interne est endommagé, ces queues rentreront à l"intérieur de la veste, fournissant un avertissement visuel indiquant que le harnais doit être retiré.
