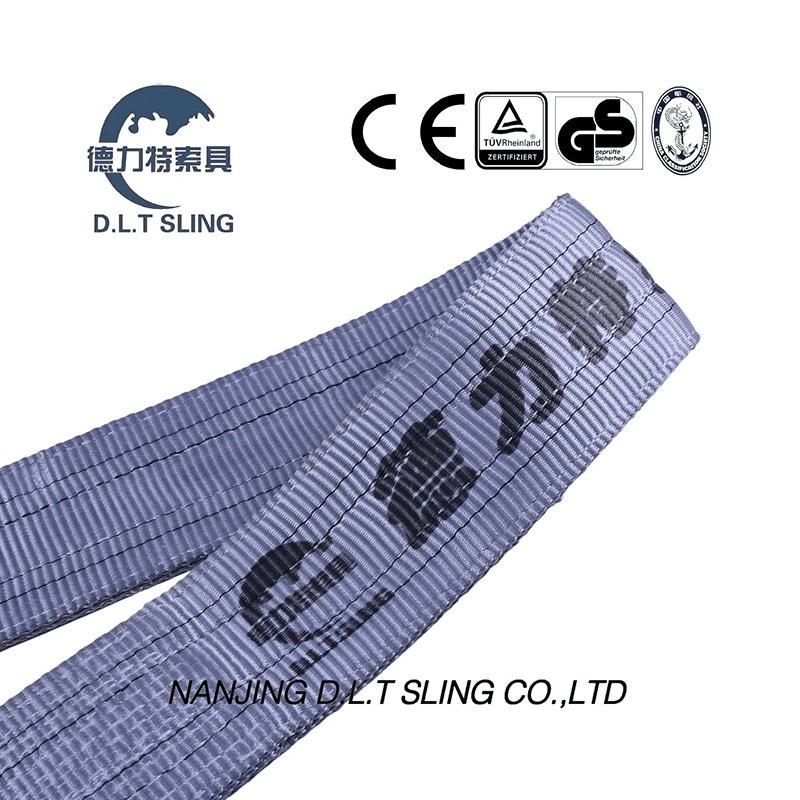

Comment utiliser l'élingue de levage en toile ?

Les élingues en toile synthétique sont essentielles à la manutention moderne des matériaux, offrant un rapport résistance/poids élevé tout en protégeant les charges délicates ou finies des dommages de surface. Une mauvaise exécution de l'attelage, une sélection de configuration incorrecte ou l'incapacité à atténuer le frottement des bords entraînent régulièrement des chutes de charge catastrophiques, des dommages à l'équipement et de graves violations de l'OSHA. Ce guide détaille l'évaluation technique des élingues synthétiques, détaillant comment faire correspondre des configurations spécifiques pour charger des géométries, exécuter des attelages standard en toute sécurité et mettre en œuvre des protocoles de conformité stricts pour éliminer les échecs de gréage. Nous couvrirons les pratiques de terrain exactes requises pour sécuriser correctement les charges, calculer les multiplicateurs de tension et sélectionner les matériaux appropriés pour les environnements d'exploitation difficiles. Vous apprendrez à déployer une élingue de levage en toute sécurité dans diverses applications industrielles.

• La capacité est dynamique : la limite de charge de travail (WLL) d"une élingue de levage change considérablement en fonction du type d"attelage utilisé (vertical, tour de cou ou panier) et de l"angle de levage.

• La configuration dicte l"application : une sangle sans fin offre une rotation d"usure supérieure pour une utilisation continue, tandis qu"une sangle Eye-Eye offre un contrôle précis des points d"accrochage traditionnels.

• La sélection des matériaux a un impact sur la stabilité : le nylon offre une élasticité (jusqu"à 10 %) pour l"absorption des chocs, tandis que le polyester offre une élasticité minimale (environ 3 %) pour un contrôle strict de la charge.

• La protection des bords est obligatoire : les réglementations OSHA exigent strictement un rembourrage ou des manchons résistants aux coupures lorsque les élingues synthétiques entrent en contact avec des bords ou des coins de charge.

Cadrage de l"opération : critères de réussite fondamentaux pour les élingues synthétiques

Avant d"exécuter un levage, les monteurs doivent évaluer le centre de gravité, l"intégrité structurelle de la charge et les points de prélèvement disponibles. Ces facteurs déterminent la longueur, la largeur et l’équilibre de l’élingue requis pour une opération en toute sécurité. Une charge avec un centre de gravité décalé nécessite des composants de gréage réglables pour garantir que la charge reste de niveau une fois suspendue. Vous devez calculer le poids exact de la charge et vérifier que le matériel de gréage correspond ou dépasse ce poids.

L"évaluation du frottement de la surface de la charge permet de déterminer si des enveloppes spécialisées sont nécessaires pour empêcher la charge de se déplacer ou de glisser hors de l"attelage. Un bon contrôle de la charge est essentiel lors de la manipulation d"objets lisses ou de forme irrégulière comme des arbres usinés ou des tuyaux revêtus. Si la surface est trop lisse, un collier de serrage standard ne parviendra pas à saisir le matériau, ce qui nécessitera une configuration à double enveloppe pour augmenter le contact et la friction avec la surface.

Les environnements d"exploitation doivent être évalués pour la dégradation par les UV, les températures extrêmes et l"exposition aux produits chimiques. Les matériaux synthétiques standards perdent leur intégrité structurelle lorsqu"ils sont exposés à des températures supérieures à 194°F (90°C). Vous devez également identifier si l"environnement contient des acides ou des alcalis actifs. Ces facteurs environnementaux dictent les exigences matérielles spécifiques pour l’équipement de gréage.

L"identification des charges qui nécessitent la surface d"appui souple et large d"une élingue en toile synthétique sur un câble métallique ou une chaîne en alliage évite l"écrasement, les rayures ou les rayures. Les matériaux synthétiques répartissent la force de levage sur une zone plus large. Cela les rend idéaux pour manipuler des produits finis, des machines délicates ou des surfaces peintes où un montage métallique causerait des dommages inacceptables.

Décryptage de la classification des élingues synthétiques : types et plis

L"industrie du gréement classe les élingues synthétiques en types spécifiques en fonction de leurs raccords d"extrémité et de leurs configurations de boucles. Comprendre ces classifications garantit que vous sélectionnez l"outil approprié pour l"attelage spécifique requis par votre plan de levage.

Le type 1 (TC - Triangle & Choke) comporte un raccord triangulaire à une extrémité et un raccord de starter à fente à l"autre. Cette conception permet des attelages ras du cou rapides et sécurisés. Les raccords métalliques réduisent l"usure du matériau synthétique au niveau du point d"étranglement. Le type 2 (TT - Triangle & Triangle) comporte des raccords triangulaires aux deux extrémités. Ceux-ci sont utilisés strictement pour les attelages verticaux et à panier et ne peuvent pas être étouffés.

Le type 3 (EE - Flat Eye-Eye) comporte des boucles plates cousues aux deux extrémités. Ils sont très polyvalents et faciles à glisser sous les charges. Le type 4 (EE - Twisted Eye-Eye) comporte des yeux cousus à un angle de 90 degrés par rapport au corps du harnais. Cela permet à l"élingue de reposer à plat contre la charge dans les attaches étranglées, réduisant ainsi la contrainte sur le tissu.

Le type 5 (EN - Endless) est une configuration en boucle continue. Il est hautement adaptable avec des points d"usure faciles à pivoter. En décalant les points de contact avant chaque levage, vous prolongez considérablement la durée de vie opérationnelle de l"équipement.

L"ajout de couches de sangles augmente la limite de charge de travail (WLL) sans augmenter la largeur totale. Les élingues monocouches sont flexibles et s"adaptent facilement aux contours de la charge. Les élingues multicouches (double, triple, quad) offrent des capacités bien supérieures mais sont plus rigides. Ils nécessitent des rapports D/d (diamètre de courbure/diamètre de l"élingue) minimum plus élevés pour éviter d"endommager les fibres internes au niveau des points d"appui.

Évaluation des configurations de fronde : sans fin ou œil-œil

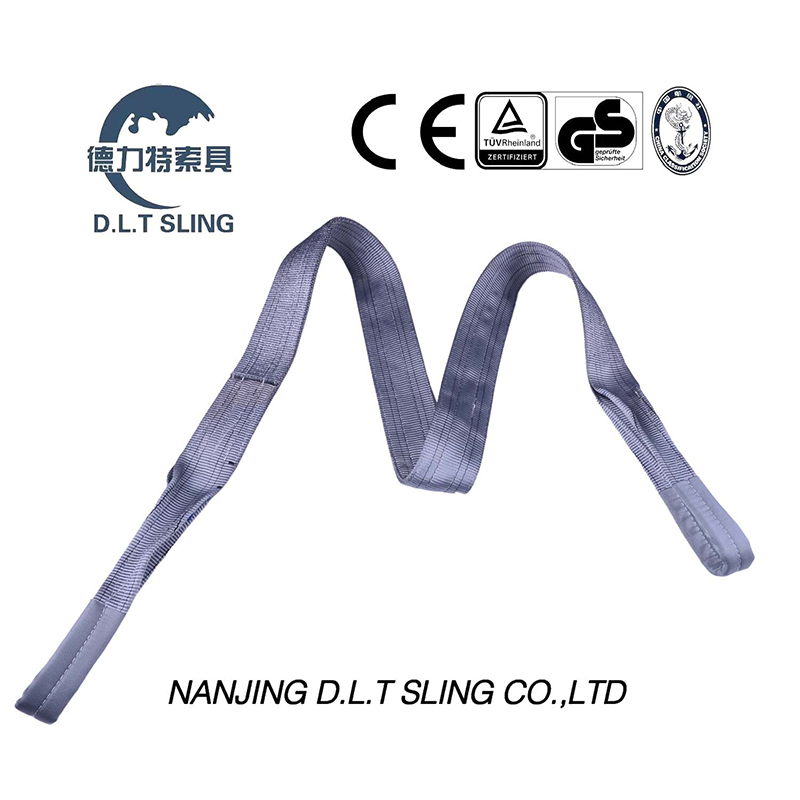

La sangle Eye-Eye Webbing comporte des boucles cousues aux deux extrémités. Il est disponible en œil plat (type 3) pour les attelages de panier et une récupération facile, et en oeil torsadé (type 4) optimisé pour les attelages étrangleurs afin de réduire la tension du tissu au point de connexion. Ces élingues conviennent mieux aux ascenseurs standardisés dotés de tourillons, de manilles ou d'anneaux de levage dédiés lorsqu'un raccordement rapide et sécurisé est requis.

Les points d"usure sur les configurations œil-œil sont concentrés au niveau des points d"appui des yeux. Cela limite la durée de vie globale par rapport aux boucles continues, car les mêmes sections de tissu supportent la charge et la friction à chaque levage. Vous devez inspecter les yeux de près pour déceler des points de suture cassés ou une abrasion grave.

L’ Endless Webbing Sling est une boucle continue de matériau synthétique. Il est très polyvalent pour les trois attelages principaux et idéal pour les environnements abrasifs. L'utilisateur peut faire pivoter le harnais pour répartir l'usure uniformément sur toute la longueur. Cette rotation évite une défaillance prématurée à un seul point de contact.

Bien que hautement adaptables, des configurations infinies peuvent être plus volumineuses à gérer dans des espaces de montage restreints. Le tissu doublé peut se pincer ou s"enrouler à l"intérieur de petits crochets de levage, ce qui peut provoquer une tension inégale sur toute la largeur de la sangle. Assurez-vous toujours que le bol du crochet est suffisamment large pour accueillir le matériau sans se regrouper.

Comment spécifier et commander une élingue de levage en toile

La commande du bon équipement de gréage nécessite des spécifications précises pour garantir que l"équipement correspond aux exigences physiques de l"ascenseur. Deviner les capacités ou les longueurs conduit à des géométries de gréement dangereuses et à des pannes potentielles.

1. Identifiez le type de configuration (Type 1 à Type 5) en fonction des problèmes spécifiques que vous prévoyez d"exécuter.

2. Sélectionnez le type de matériau (nylon ou polyester) en fonction des risques environnementaux, de l"exposition aux produits chimiques et des exigences d"étirement.

3. Faites correspondre le poids de charge maximum au nombre approprié de plis (classifications simples, doubles ou multicouches) tout en tenant compte des réductions de capacité d"attelage.

4. Mesurez la longueur exacte d"un point d"appui à l"autre sous tension pour garantir une compatibilité précise en termes de portée et de hauteur libre.

5. Déterminez la largeur requise pour garantir que la surface d’appui n’écrasera pas les bords de charge délicats.

Vérifiez toujours les exigences du fabricant en matière d"étiquettes. L"étiquette doit indiquer clairement le matériau, la WLL des trois attelages et le nom du fabricant. Si une étiquette est manquante ou illisible, l’équipement doit être immédiatement mis hors service.

Exécution technique : les 3 principaux accrocs du Web Sling

L"attelage vertical est une ligne directe et droite allant du crochet de la grue au point de connexion désigné de la charge. Il utilise 100 % de la WLL nominale. Cet attelage offre un contrôle de rotation de charge nulle, ce qui signifie que la charge peut tourner librement une fois suspendue. Il ne doit être utilisé que lorsque le centre de gravité est parfaitement équilibré directement sous l"hameçon et qu"une ligne d"accroche est utilisée par un observateur.

Dans un attelage étrangleur, le matériau passe autour de la charge et un œil passe à travers l"autre avant de se fixer au crochet de la grue. Cette configuration réduit la CMU d"au moins 20 % en raison des contraintes sévères concentrées au point d"étranglement. Une variante de tour de cou à double enveloppe consiste à enrouler le matériau à 360 degrés autour de la charge avant de l"étouffer. Cela empêche le glissement des faisceaux lâches ou des matériaux lisses comme les tuyaux et les tubes.

L"angle du starter doit dépasser 120 degrés pour maintenir les valeurs nominales du starter standard. Si l’angle est plus serré, la capacité diminue encore. Ne forcez jamais et ne martelez jamais le point d"étranglement vers la charge pour serrer la poignée, car cela provoquerait des dommages invisibles aux fibres internes.

L"attelage à panier soutient la charge par le dessous, les deux extrémités étant fixées au crochet de la grue ou au maillon principal. Il double efficacement la CMU d"un seul attelage vertical si les pieds sont parfaitement verticaux (90 degrés par rapport à la charge). Une variante de panier à double emballage consiste à enrouler complètement le matériau autour de la charge pour comprimer et sécuriser les matériaux en vrac.

À mesure que l’angle entre les jambes et le plan horizontal diminue, la tension augmente de façon exponentielle. Les monteurs doivent calculer les angles horizontaux avant le levage. Un angle horizontal de 30 degrés double la tension sur chaque jambe, nécessitant un équipement avec une capacité de base nettement plus élevée.

Compromis entre les matériaux : nylon et polyester

Le nylon s"étire de 8 à 10 % à sa capacité nominale, ce qui le rend excellent pour absorber de lourdes charges de choc lors d"accélérations ou de décélérations soudaines. Il résiste aux aldéhydes, aux éthers et aux alcalis forts. Cependant, le nylon se dégrade rapidement dans les environnements acides. Il absorbe également l"humidité, ce qui peut affecter les performances dans des conditions de gel ou entraîner une dégradation par la moisissure s"il est mal stocké.

Le polyester ne s"étire que de 3 % à sa capacité nominale. Cela offre des performances supérieures pour les ascenseurs nécessitant un dégagement précis, une faible hauteur libre et un contrôle strict de la charge. Il est très résistant à la plupart des acides et agents de blanchiment courants. Le polyester est sensible aux dommages causés par les alcalis concentrés comme la lessive ou la soude caustique et les solvants organiques.

Vous devez adapter la résistance chimique du matériau aux dangers spécifiques de votre chantier. L’utilisation de nylon dans une usine de fabrication de batteries ou de polyester dans une installation de traitement du béton entraînera une dégradation chimique rapide et une défaillance catastrophique.

Risques de mise en œuvre et atténuation de la conformité OSHA

Les fibres synthétiques sous tension se cisailleront instantanément contre des bords de charge tranchants, rugueux ou même modérément arrondis. Une protection obligatoire des bords est nécessaire pour éviter une défaillance catastrophique. Une idée fausse courante est qu’un bord arrondi est sûr ; cependant, sous des milliers de livres de tension, même une surface légèrement texturée agit comme une lame de scie contre les fibres synthétiques.

Les réglementations OSHA exigent strictement un rembourrage ou des manchons résistants aux coupures lorsque des matériaux synthétiques entrent en contact avec des bords ou des coins de charge. Le carton ou les chiffons fins ne constituent pas une protection acceptable des bords. Vous devez utiliser des protections d"angle magnétiques, des manchons en Kevlar ou des coussinets en polyuréthane robustes conçus spécifiquement pour les applications de gréage.

Des protocoles d’inspection et d’entretien appropriés doivent être suivis pour garantir des opérations de levage en toute sécurité. Inspectez l’équipement pour déceler toute usure, coupure, points cassés ou dommages chimiques avant chaque utilisation. Si vous trouvez des fils d"avertissement à noyau rouge exposés, des brûlures acides ou une fonte due à un frottement thermique, retirez l"engrenage du service et détruisez-le pour éviter toute utilisation accidentelle.

Conclusion

• Vérifiez votre inventaire actuel de gréements pour vous assurer que toutes les étiquettes sont lisibles et indiquez la CMU correcte pour les attelages verticaux, étrangleurs et à panier.

• Procurez-vous des dispositifs de protection des bords pour tous les ascenseurs impliquant des plaques d"acier, des bords usinés ou des surfaces en béton rugueux.

• Formez vos équipes de gréage à calculer les multiplicateurs de tension horizontale avant d"exécuter des attelages de panier avec des angles inférieurs à 60 degrés.

• Mettez en œuvre un protocole d"inspection visuelle quotidienne strict pour identifier et détruire tout équipement synthétique présentant des signes d"abrasion, de coupures ou de brûlures chimiques.

FAQ

Q : Comment puis-je déterminer la limite de charge de travail (WLL) pour un attelage spécifique ?

R : La CMU est imprimée directement sur l"étiquette du fabricant pour les attelages verticaux, étrangleurs et à panier. Consultez toujours l’étiquette avant de gréer. Si vous utilisez un attelage à panier incliné, vous devez calculer manuellement le multiplicateur de tension pour vous assurer de ne pas dépasser la capacité nominale.

Q : Puis-je utiliser une élingue en toile synthétique pour soulever des matériaux chauds ?

R : Non. Les matériaux synthétiques standards ne doivent pas être utilisés dans des environnements dépassant 194°F (90°C). Les températures élevées font fondre les fibres synthétiques, compromettant de manière permanente l"intégrité structurelle et entraînant des chutes de charge immédiates.

Q : Quelle est la différence entre un harnais à œil plat et un harnais à œil torsadé ?

R : Une écharpe Flat Eye a des boucles cousues à plat dans le même plan que le corps, ce qui la rend idéale pour les attelages de paniers. Une élingue Twisted Eye comporte des boucles cousues à un angle de 90 degrés par rapport au corps, ce qui l"optimise pour les attelages ras du cou en permettant au corps principal de reposer à plat contre la charge.

Q : À quelle fréquence dois-je inspecter mon équipement de gréage ?

R : Vous devez effectuer une inspection visuelle avant chaque utilisation pour vérifier s"il y a des coupures, des abrasions ou des dommages chimiques. De plus, l"OSHA exige une inspection approfondie et documentée par une personne qualifiée au moins une fois tous les 12 mois.

Q : Pourquoi la protection des bords est-elle obligatoire pour les matériaux synthétiques ?

R : Les fibres synthétiques se coupent facilement lorsqu"elles sont exposées à des bords tranchants ou rugueux sous haute tension. La protection des bords conçue empêche les fibres de se cisailler contre la charge, éliminant ainsi le risque de défaillance catastrophique et de chute de charges.
