Nombre Parcourir:0 auteur:Éditeur du site publier Temps: 2026-08-29 origine:Propulsé
Sécuriser une cargaison n’est pas une question de conjecture. Les déplacements de charge pendant le transport entraînent de graves responsabilités, des dommages catastrophiques aux équipements et des risques critiques pour la sécurité. Un filetage incorrect, une tension incorrecte et le fait de ne pas faire correspondre les spécifications de la sangle à la dynamique de charge sont les principales causes de défaillance de l"arrimage. Les utilisateurs sont souvent confrontés à des mandrins coincés, à une dégradation des sangles et à un ancrage inadéquat lorsqu"ils tentent de sécuriser des charges lourdes pour le transport sur des plates-formes ou des remorques.
Ce guide fournit un cadre technique étape par étape pour évaluer, enfiler, tendre et desserrer une attache à cliquet . En suivant ces protocoles, vous garantissez le respect des normes de sécurité des transports et atténuez les risques de rupture de charge. Vous apprendrez à sélectionner le bon matériel, à appliquer correctement la tension mécanique et à entretenir votre équipement pour une fiabilité à long terme dans des conditions de terrain difficiles.
La limite de charge de travail (WLL) dicte la sélection : ne sélectionnez jamais une sangle en fonction de sa résistance à la rupture. La CMU doit dépasser le poids de la cargaison, en tenant compte des forces G dynamiques pendant le transport.
L"enfilage du mandrin est essentiel : la sangle doit être enfilée de bas en haut à travers la fente du mandrin pour éviter tout glissement et tout coincement sous tension.
La correspondance du matériel évite les pannes : la sélection du bon raccord d"extrémité, comme une sangle à cliquet à double crochet en J pour les anneaux en D ou des crochets métalliques pour les lits plats, est essentielle pour maintenir les vecteurs de tension.
Limites de la bobine : Enrouler la sangle autour du mandrin plus de 2 à 3 fois crée un « nid d"oiseau », ce qui compromet le mécanisme de verrouillage et rend le déclenchement dangereux.

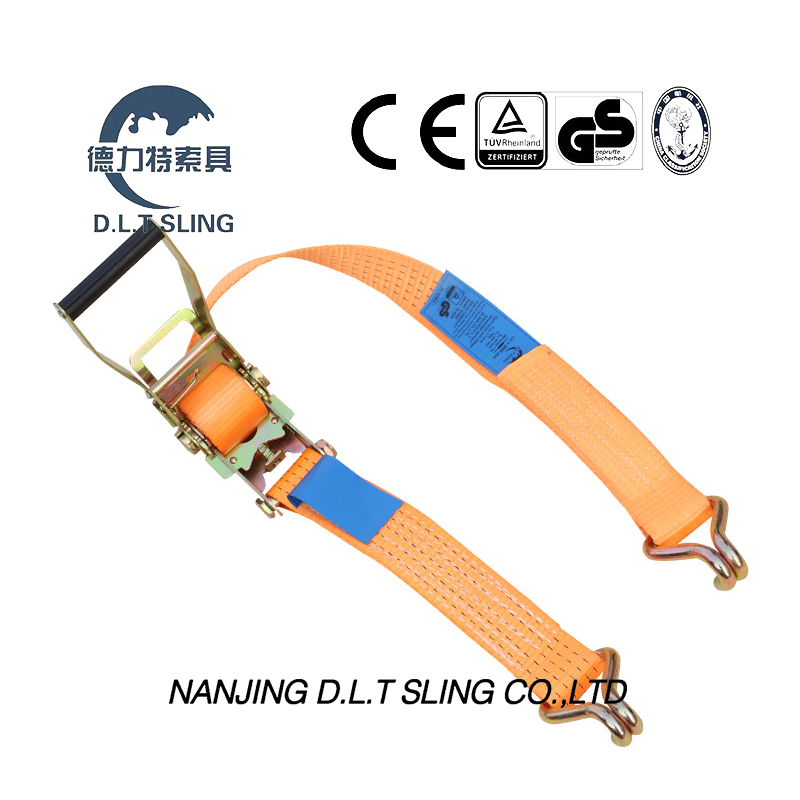

Le noyau mécanique du système est constitué de la poignée, du mandrin fendu (bobine), du levier de déverrouillage (cliquet) et des pignons d"engrenage. L"avantage mécanique multiplie la contribution de l"utilisateur à la force à haute tension. Lorsque vous pompez la poignée, le cliquet engage les rouages de l"engrenage, faisant tourner le mandrin et tirant fermement la sangle. Le mécanisme de verrouillage maintient la tension en toute sécurité jusqu"à ce qu"il soit relâché manuellement. Comprendre cette interaction mécanique aide les opérateurs à diagnostiquer des problèmes tels que le patinage des engrenages ou un levier de déverrouillage bloqué sur le terrain.
Les cliquets robustes sont dotés de larges poignées ergonomiques conçues pour s"adapter aux mains gantées. Les pignons d"engrenage doivent rester exempts de débris pour fonctionner correctement. Une accumulation de boue ou de glace dans les dents de l"engrenage empêche le cliquet de s"asseoir complètement, ce qui peut entraîner une perte de tension catastrophique pendant le transport. Une inspection régulière du cliquet à ressort garantit qu"il s"enclenche fermement dans les vallées d"engrenage.
Le transport moderne repose fortement sur les sangles en polyester plutôt que en nylon. Le polyester est la norme de l'industrie pour les sangles de chargement robustes en raison de son faible taux d'étirement, généralement compris entre 1 % et 3 %. Ce matériau résiste à la dégradation causée par les UV et à l'absorption de l'eau, garantissant ainsi que la sangle conserve son intégrité structurelle dans diverses conditions météorologiques. Le nylon, en revanche, s'étire jusqu'à 10 % sous charge, ce qui le rend impropre à l'arrimage rigide des marchandises.
Matériel | Taux d"étirement | Résistance à l"eau | Demande principale |
|---|---|---|---|
Polyester | 1% - 3% | Élevé (n"absorbe pas l"eau) | Arrimage de chargement robuste, plates-formes |
Nylon | 5% - 10% | Faible (absorbe l"eau, perd de la force) | Sangles de récupération, remorquage dynamique |
Polypropylène | Modéré | Élevé (Flotteurs) | Applications marines légères |
La largeur de la sangle est directement liée à la capacité de charge. Une sangle standard de 2 pouces offre généralement une limite de charge de travail de 3 333 lb, tandis qu"une sangle de 4 pouces peut supporter jusqu"à 5 400 lb. La densité de tissage joue également un rôle dans la résistance à l"abrasion. Les tissages plus serrés résistent mieux au frottement contre les bords de la cargaison que les tissages lâches, prolongeant ainsi la durée de vie opérationnelle de l"équipement.

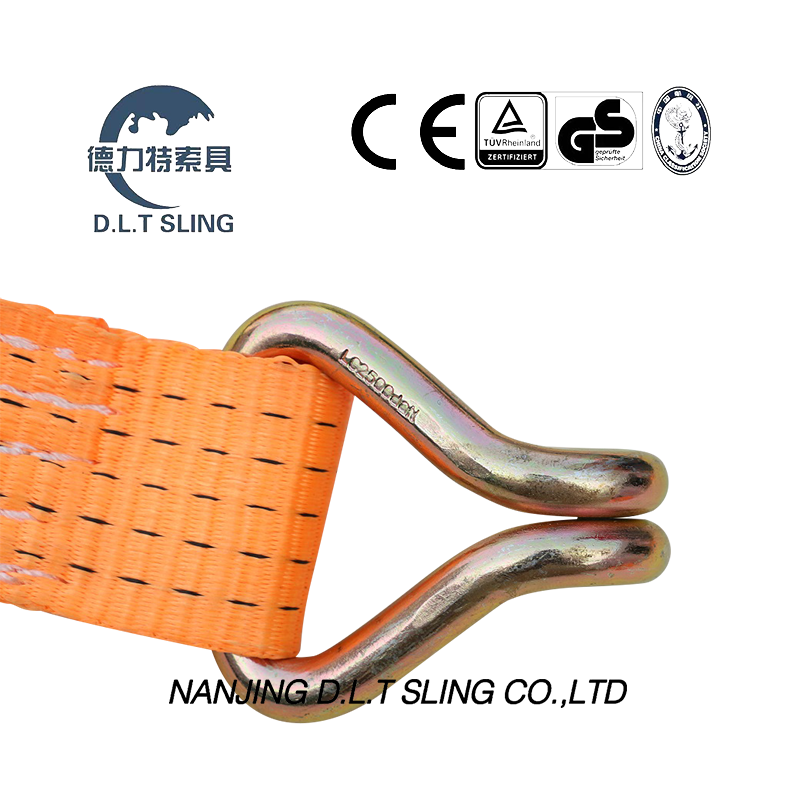

Le matériel d'ancrage doit correspondre aux points d'arrimage de la remorque. Une sangle à cliquet à double crochet en J est idéale pour les anneaux en D et les rails latéraux de remorque standard, offrant une répartition de la charge supérieure par rapport aux alternatives à fil unique. Les crochets plats fonctionnent mieux avec les rails de friction à plat, tandis que les crochets en S conviennent aux applications plus légères. Faire correspondre le matériel évite le chargement ponctuel et les pannes prématurées.
L’utilisation d’un mauvais raccord crée des concentrations de contraintes dangereuses. Par exemple, en forçant un large crochet plat dans un anneau en D étroit, le crochet pèse sur ses bords plutôt que sur son centre. Cette charge inégale peut plier le crochet ou casser le point d’ancrage sous l’effet des forces dynamiques de la route. Vérifiez toujours que le crochet s"insère entièrement et directement dans l"ancrage.
Le ministère des Transports (DOT) et la Federal Motor Carrier Safety Administration (FMCSA) imposent des formules spécifiques d"arrimage des charges. La CMU globale de tous les dispositifs d"arrimage doit être égale à au moins 50 % du poids total de la cargaison. Si une charge pèse 10 000 livres, la CMU combinée des sangles utilisées doit être d"au moins 5 000 livres. Il s’agit d’une exigence légale minimale et non d’une recommandation de sécurité maximale.
Les opérateurs expérimentés dépassent souvent cette règle des 50 % pour tenir compte des freinages extrêmes ou des manœuvres d"évitement. Lors du calcul de la WLL globale, ne comptez que la WLL du composant le plus faible de l’assemblage. Si vous utilisez une sangle évaluée à 3 333 lb mais que vous l"attachez à un anneau en D évalué à 1 000 lb, la CMU effective pour ce point d"arrimage n"est que de 1 000 lb.
La résistance à la rupture représente le point de rupture absolu d"un nouveau bracelet dans des conditions de laboratoire. La limite de charge de travail est la limite opérationnelle sûre, généralement calculée avec une marge de sécurité de 3 : 1. Les fabricants qui font la promotion de la résistance à la rupture le font souvent pour gonfler la capacité perçue. Basez toujours vos calculs strictement sur l’étiquette WLL cousue dans la sangle.
Si l"étiquette WLL est manquante ou illisible, les réglementations DOT vous obligent à retirer immédiatement la sangle du service. Les inspecteurs attribueront la note par défaut la plus basse possible à une sangle non étiquetée, ce qui garantit presque une violation de l"arrimage du chargement. Protégez les étiquettes de l’abrasion et de l’exposition aux UV pour maintenir la conformité de votre équipement.
L’angle de la sangle affecte directement la pression vers le bas. Une sangle tirant à un angle de 90 degrés offre une force de fixation maximale. Une sangle à un angle de 30 degrés fournit beaucoup moins de pression vers le bas, ce qui nécessite des sangles supplémentaires pour atteindre la CMU globale nécessaire. Évaluez les points d’ancrage pour maximiser l’angle de tension.
Lors de l’arrimage d’une charge haute, il devient difficile de trouver un angle prononcé. Dans ces scénarios, vous devez augmenter le nombre de sangles pour compenser l"angle peu profond. Ne faites jamais passer les sangles sur les bords tranchants de la remorque sans protection, car la tension coupera la sangle quel que soit l"angle.
Les attaches directes se fixent directement au châssis de chargement. Des attaches indirectes passent sur la cargaison pour la presser contre le plateau de la remorque. Les méthodes indirectes reposent sur la friction pour maintenir la charge. Ce choix affecte les calculs globaux de CMU, car les attaches indirectes nécessitent généralement plus de sangles pour obtenir la même force de fixation.
Lors de l"utilisation d"arrimage indirects, le coefficient de friction entre la cargaison et le pont de la remorque est extrêmement important. Le bois sur le bois offre une friction décente, tandis que l"acier sur l"acier est très glissant. Utilisez des tapis de friction en caoutchouc sous les marchandises en acier pour augmenter l"adhérence et réduire la charge sur vos attaches indirectes.
Inspectez chaque sangle avant utilisation. Jetez toute sangle présentant des coupures supérieures à 3/8 de pouce, des fibres fondues, une abrasion importante, du matériel déformé ou des étiquettes WLL manquantes. L’utilisation d’équipements compromis viole les règles de sécurité et risque une défaillance catastrophique de la charge. Passez vos mains nues le long de la sangle pour détecter les zones raides, qui indiquent une accumulation de saleté interne ou des dommages chimiques.
Fixez l’extrémité fixe et l’extrémité réglable aux points d’ancrage appropriés. Gardez la sangle plate et sans torsion. Une sangle plate répartit la charge uniformément sur sa largeur, tandis qu"une sangle torsadée concentre les contraintes et réduit la résistance globale de l"assemblage. Assurez-vous que l"ouverture du crochet est orientée vers le bas ou vers l"intérieur afin que la gravité aide à le maintenir en place si la tension chute momentanément.
Ouvrez la poignée à cliquet pour exposer la fente du mandrin. Faites passer l’extrémité libre de la sangle par le bas de la fente. Tirez tout le jeu entièrement à travers le mandrin jusqu"à ce que la sangle soit tendue contre la cargaison. Ne pas supprimer le jeu entraîne un enroulement excessif. La sangle doit entrer directement dans le mandrin pour éviter qu"elle ne se coince contre les plaques latérales.
Commencez le mouvement de cliquet en pompant la poignée. Suivez la « règle d"enroulement 2-3 ». La sangle doit s"enrouler autour du mandrin exactement deux à trois fois. Cela fournit suffisamment de friction pour verrouiller la sangle sans coincer le mécanisme à l"intérieur de la bobine. Si vous atteignez une tension maximale mais que vous n"avez qu"un seul tour, relâchez la sangle, tirez légèrement moins et réessayez.
Regroupez et attachez l’extrémité libre restante de la sangle. Les battements à haute fréquence provoqués par le vent provoquent une abrasion rapide et une dégradation structurelle. Fixez fermement l"excédent de sangle à la sangle tendue ou au cadre de la remorque pour éviter les dommages causés par le vent. Vous pouvez plier l"excédent en un carré serré et le coller avec du ruban adhésif, ou utiliser des clips de sangle spécialisés pour le maintenir contenu.
Fermez la poignée complètement à plat pour enclencher le verrou de sécurité. Une poignée plate empêche le déclenchement accidentel causé par les vibrations de la route. Vérifiez que le verrou est bien en place avant de déplacer le véhicule. Vous devriez entendre un clic distinct lorsque le cliquet tombe dans la position finale verrouillée.
Sécurisez les VTT, UTV ou motos en comprimant partiellement la suspension pour éviter les rebondissements. Vous pouvez également l"ancrer directement sur les pneus ou les essieux. Cela permet à la suspension du véhicule de fonctionner indépendamment des attaches, réduisant ainsi les charges de choc dynamique sur les sangles. Lors de l"arrimage par le châssis, comprimez la suspension environ à moitié ; Le fait d"enfoncer complètement la suspension peut endommager les joints du véhicule.
L’utilisation de filets de roue ou de sangles d’essieu est généralement préférable pour les équipements lourds. Cette méthode isole le poids suspendu du véhicule. Si vous arrimez le châssis et que le véhicule heurte une bosse, la suspension se comprime, les sangles se détendent et les crochets peuvent se détacher des points d"ancrage.
Utilisez la technique du « tour de cou » pour les matériaux groupés. Enroulez la sangle à 360 degrés autour du paquet avant de l"ancrer. Cela empêche le glissement par friction interne des pièces intermédiaires lors d"arrêts brusques, gardant ainsi l"ensemble du paquet unifié et sécurisé. Les attaches indirectes standard ne fixent que la couche externe d"un paquet, laissant les tuyaux ou les planches internes libres de tirer vers l"avant en cas de freinage brusque.
Placez le fardage (blocs de bois) entre les couches de tuyaux ou d"acier pour augmenter la friction et stabiliser la charge. Assurez-vous que les sangles passent directement sur le fardage pour serrer efficacement les couches ensemble. Cela empêche la charge de s"incliner ou de se déplacer latéralement.
Placez une seule torsion à 180 degrés dans la sangle pour les charges élevées. Ce réglage aérodynamique élimine le sifflement du vent et les vibrations à grande vitesse sur les longs trajets sur autoroute. Ne tordez pas la sangle plus d’une fois, car une torsion excessive dégrade la capacité de charge. La simple torsion perturbe le flux d’air sur la surface plane de la sangle, arrêtant ainsi la résonance harmonique qui provoque de violents battements.
Tirez et maintenez le levier de déverrouillage (cliquet) à l"intérieur de la poignée. Ouvrez la poignée à 180 degrés jusqu"à ce qu"elle s"enclenche en position ouverte à plat. Laissez la tension se relâcher. Gardez vos doigts éloignés des rouages pendant ce processus. Le relâchement soudain de la tension peut provoquer un retour violent de la poignée si vous perdez votre prise.
Maintenez toujours fermement la poignée tout en désengageant le cliquet. Si le mécanisme est rigide, n’utilisez pas de barre anti-tricherie pour forcer son ouverture. Une barre de triche pliera la poignée ou cisaillera les dents de l"engrenage. Appliquez plutôt de l’huile dégrippante sur les pièces mobiles et actionnez doucement la poignée d’avant en arrière.
Une sangle tendue emmagasine une énergie cinétique importante. Placez votre corps hors de la ligne de tir directe lorsque vous relâchez la tension. Anticipez les mouvements potentiels de marchandises. Les charges peuvent se déplacer pendant le transport et tomber une fois la force de fixation supprimée. Tenez-vous à côté du cliquet, jamais directement devant lui.
Avant de détacher les sangles, inspectez visuellement la charge. Si la cargaison s"appuie fortement contre les sangles, vous devez utiliser un chariot élévateur ou une grue pour supporter le poids avant de relâcher la tension. Le relâchement d"une sangle porteuse sans support entraînera le déversement de la cargaison hors de la remorque.
Les sangles qui se sont contractées à cause de la pluie et des baisses de température peuvent verrouiller le mécanisme à cliquet. Appliquez une chaleur douce ou utilisez un lubrifiant dégivrant spécialisé pour libérer les engrenages. Ne forcez jamais sur une poignée gelée, car cela pourrait plier le levier de déverrouillage. L"accumulation de glace à l"intérieur de la fente du mandrin peut également empêcher la sangle de se dérouler.
Si vous travaillez fréquemment dans des conditions de gel, vaporisez les mécanismes à cliquet avec un lubrifiant sec à base de silicone avant le voyage. Cela crée une barrière hydrophobe qui empêche l"eau de geler à l"intérieur des pignons et des ressorts des cliquets.
Ne pas tirer le mou avant d"actionner le cliquet provoque un « nid d"oiseau ». La sangle s"accumule, bloque les engrenages et empêche la poignée de s"ouvrir ou de se fermer. Cela nécessite souvent de couper la sangle pour libérer la charge. Tirez toujours le jeu en premier. Un nid d"oiseau se produit parce que le mandrin manque d"espace, forçant la sangle vers l"extérieur contre le cadre à cliquet.
Pour fixer un nid d"oiseau mineur sans couper la sangle, ouvrez complètement la poignée en position de déverrouillage. Utilisez une paire de pinces pour tirer avec force sur la sangle coincée tout en remuant le mandrin. Cela peut parfois libérer les fibres liées, mais cela nécessite un effort physique important.
Les bords tranchants de la cargaison, tels que les plaques d"acier ou les briques, coupent rapidement la sangle sous tension. L"utilisation obligatoire de protège-bords ou de protège-manches évite ces frottements. Utilisez des expédients sur le terrain, comme des restes de tapis lourds, si les gardes commerciaux ne sont pas disponibles. Même les bords apparemment émoussés, comme le coin d"une caisse en bois, scieront à travers une sangle en polyester sous les vibrations de l"autoroute.
Type de bord | Niveau de risque | Protection recommandée |
|---|---|---|
Acier usiné / tôle | Extrême | Protections d"angle en plastique dur ou protections de bord en acier |
Béton / Brique | Haut | Manchons en caoutchouc robustes ou coussinets en feutre épais |
Bois brut | Modéré | Manchons en sangle standard ou restes de tapis |
Les sangles se desserrent au cours des 50 premiers kilomètres d"un voyage en raison du tassement de la cargaison et d"un léger étirement de la sangle. Établissez un protocole strict pour arrêter et retendre tous les assemblages peu de temps après le départ afin de maintenir la CMU globale. Les marchandises comme la terre en sac ou le bois en vrac se compriment considérablement lorsque la remorque rebondit sur la route.
Prenez l’habitude de vérifier la tension de la sangle à chaque arrêt de carburant ou pause. Pincez la sangle comme une corde de guitare ; il doit avoir un son serré et résonnant. S"il bat lâchement, la cargaison s"est stabilisée et vous devez immédiatement appliquer plus de tension.
Lavez la saleté de la route, le sel et la boue de la sangle en polyester avec de l"eau et du savon doux. Les particules de saleté provoquent une abrasion microscopique des fibres à l’intérieur de la sangle. Rincez soigneusement et laissez la sangle sécher complètement à l"air avant de la ranger. N"utilisez jamais d"eau de Javel ou de solvants industriels agressifs, car ces produits chimiques décomposent les polymères de polyester et détruisent la capacité de charge de la sangle.
Pour la boue épaisse, utilisez une brosse à poils moyens pour frotter doucement la sangle. N"utilisez pas de nettoyeur haute pression, car le jet d"eau à haute pression peut pousser la saleté plus profondément dans le tissage et couper les fibres internes porteuses.
Appliquez un spray PTFE sec ou du lubrifiant silicone sur les engrenages à cliquet et les ressorts. Évitez les graisses ou le WD-40, qui attirent la saleté et les grains de route. Une lubrification adéquate garantit que le cliquet s"engage et se désengage en douceur sans coller. Essuyez tout excès de lubrifiant pour éviter qu"il ne se transfère sur la sangle.
Inspectez le boulon de pivot principal et le ressort du cliquet pendant la lubrification. Si le ressort est rouillé ou manque de tension, le cliquet ne se verrouillera pas solidement dans les engrenages. Remplacez le matériel à cliquet si le ressort tombe en panne.
Stockez les sangles à sec à l"aide d"élastiques, de méthodes de roulement autonomes ou de sacs de rangement dédiés. Un enroulement approprié empêche la moisissure et les enchevêtrements. Ne stockez jamais les sangles mouillées dans des espaces clos, car cela accélère la dégradation du matériau. Un tas de sangles emmêlées dans une boîte à outils génère de la frustration et encourage les opérateurs à ignorer les inspections avant le départ.
Enroulez la sangle en commençant par l"extrémité libre, en progressant vers le matériel à cliquet. Fixez le rouleau avec un élastique résistant ou une sangle velcro. Rangez les sangles enroulées dans une boîte sèche et ventilée montée sur la remorque ou à l"intérieur de la cabine.
Vérifiez immédiatement votre inventaire d"arrimage actuel et jetez toutes les sangles dont la sangle est effilochée ou les étiquettes WLL manquantes.
Calculez la CMU globale requise pour vos charges standard afin de garantir la conformité aux réglementations DOT.
Standardisez la formation des opérateurs sur la règle des 2-3 enroulements pour éliminer les mandrins coincés et le surbobinage.
Procurez-vous des raccords d"extrémité qui correspondent directement aux points d"ancrage de votre véhicule de transport pour optimiser la répartition de la charge.
R : Le DOT exige que la limite de charge de travail (WLL) globale de toutes les sangles soit égale à au moins 50 % du poids total de la cargaison. De plus, vous avez besoin d’une sangle tous les 10 pieds de longueur de chargement, avec un minimum de deux sangles pour la plupart des charges lourdes.
R : Une boucle à came repose sur la force de traction de l’utilisateur pour obtenir une tension, ce qui la rend adaptée aux charges plus légères et fragiles. Un système d"arrimage à cliquet utilise l"avantage de l"engrenage mécanique pour multiplier la force, fournissant ainsi une tension élevée pour l"arrimage des charges lourdes.
R : Tirez le levier de déverrouillage et ouvrez la poignée complètement à plat. Tirez avec force sur la sangle du côté non fixé pour dérouler manuellement le matériau coincé. En cas de trop enroulement important, vous devrez peut-être couper soigneusement la sangle pour libérer la charge en toute sécurité.
R : Les crochets doubles en J sont conçus pour se fixer solidement aux anneaux en D, aux rails latéraux et aux poches à piquets de remorque standard. La conception à double fil répartit la charge plus uniformément sur le point d"ancrage qu"un crochet à un seul fil, réduisant ainsi le risque de déformation du matériel.
R : Les sangles se desserrent principalement en raison du tassement, de la vibration ou de la compression de la cargaison pendant le transport. De plus, les nouvelles sangles en polyester peuvent subir un léger étirement de 1 à 3 % sous la tension initiale. Arrêtez-vous toujours et retendez les sangles après les 50 premiers kilomètres.
R : Oui, la sangle en polyester conserve sa résistance lorsqu"elle est mouillée et résiste à l"absorption d"eau. Cependant, les sangles mouillées doivent être complètement séchées avant un stockage à long terme pour éviter la moisissure, et les températures glaciales peuvent provoquer le blocage des mécanismes humides.
