Guide d'achat d'élingues en sangle plate pour un levage industriel sûr

Le levage industriel représente un environnement opérationnel à forts enjeux. Les pannes d"équipement entraînent souvent de graves risques pour la sécurité, des pénalités de non-conformité massives et des temps d"arrêt opérationnels coûteux. Les responsables des achats et les responsables de la sécurité sont constamment confrontés à des défis difficiles. Vous devez faire correspondre le bon équipement de gréage aux charges délicates ou de forme étrange. La sélection d’un équipement incorrect endommage facilement des marchandises de valeur. Cela introduit également un risque catastrophique pour votre équipe de gréage.

Ce guide constitue votre outil d’évaluation technique complet. Vous apprendrez comment spécifier, présélectionner et trouver l'équipement approprié pour votre site. Nous couvrons les normes internationales de levage, les contrôles de conformité rigoureux et les stratégies de déploiement pratiques. En maîtrisant ces principes, vous pouvez intégrer en toute sécurité une élingue en sangle plate dans vos opérations quotidiennes. Une sélection appropriée garantit une protection maximale de la charge tout en maintenant le strict respect des réglementations de sécurité ASME et EN.

Points clés à retenir

• Adaptation des applications : les élingues en sangle plate offrent une protection de charge et une répartition du poids supérieures à celles des câbles métalliques, mais nécessitent des considérations strictes en matière d'environnement et d'usure des bords.
• Variété de configuration : le choix entre l'œil et l'œil et une élingue de levage plate sans fin dépend directement du type d'attelage requis (droit, tour de cou ou panier).
• La conformité n'est pas négociable :  un harnais est aussi sûr que son étiquette d'identification lisible et son facteur de sécurité documenté (généralement 5 : 1 ou 7 : 1).

Là où une élingue à sangle plate surpasse les gréements alternatifs

Les charges industrielles lourdes comportent souvent des surfaces fragiles. Vous pouvez soulever des rotors de turbine fraîchement peints, des composants aérospatiaux polis ou des coques de bateaux en fibre de verre délicates. Ces charges nécessitent des soins spécialisés. Les élingues traditionnelles en câble métallique ou en chaîne en alliage écrasent souvent ces surfaces vulnérables. Le gréement métallique crée une contrainte de chargement ponctuel. Cette contrainte raye facilement les finitions et compromet l’intégrité structurelle.

Les matériaux synthétiques résolvent ce problème avec élégance. Une élingue en sangle plate offre une large surface. Il saisit les charges en toute sécurité tout en répartissant la pression uniformément sur la zone de contact. Les monteurs acquièrent un contrôle exceptionnel sur les centres de gravité difficiles.

Lorsque l’on compare les options synthétiques aux câbles et chaînes métalliques, plusieurs avantages opérationnels apparaissent :

• Fatigue réduite du gréeur : les matériaux synthétiques pèsent une fraction des alternatives métalliques. Les équipes peuvent facilement transporter plusieurs harnais, réduisant ainsi les microtraumatismes répétés.
• Résistance à la corrosion : les synthétiques éliminent le risque de rouille. Vous n’avez jamais besoin de les graisser ou de les huiler.
• Sécurité des environnements dangereux : le nylon et le polyester offrent des propriétés anti-étincelles. Ils restent indispensables pour les environnements explosifs pétrochimiques ou miniers.

Vous devez également évaluer les profils plats par rapport aux élingues tubulaires rondes. Les élingues rondes fonctionnent bien pour les capacités massives. Cependant, un profil plat empêche le roulement sur des charges à fond plat. Il offre un contrôle plus strict dans les espaces de dégagement restreints. Les gréeurs peuvent glisser des sangles plates sous des palettes serrées beaucoup plus rapidement que des élingues rondes volumineuses.

Navigation dans la catégorie des sangles : configurations clés

Comprendre la catégorie des élingues en sangle nécessite de connaître vos options structurelles. Les fabricants construisent ces outils en utilisant différentes couches de plis et terminaisons. Vous devez adapter la configuration physique directement à votre attelage de levage.

Tout d’abord, évaluez la différence entre les constructions simplex et duplex. Simplex signifie une conception monocouche. Il gère des tâches plus légères et offre une flexibilité maximale. Duplex désigne une construction à double épaisseur. Les fabricants cousent deux couches ensemble. Cela double la limite de charge de travail (WLL) tout en conservant une largeur gérable. Des versions triplex et quadraplex existent pour les charges industrielles extrêmes.

Élingues œil-et-oeil

Les modèles œil et œil comportent des boucles cousues aux deux extrémités. Vous choisirez généralement entre trois styles d’yeux :

1. Yeux plats : La boucle se trouve sur le même plan que le corps du harnais. Il fonctionne parfaitement pour les attelages de paniers autour de charges larges.
2. Yeux tordus : La boucle tourne à 90 degrés. Cette orientation s’intègre parfaitement dans les crochets de grue standards. Il empêche le tissu de se froisser ou de se déchirer sous tension.
3. Yeux pliés : Les fabricants plient la sangle au niveau de l’œil pour réduire sa largeur. Cela permet aux élingues plus larges et de grande capacité de s'adapter à du matériel plus petit.

L"avantage de la boucle sans fin

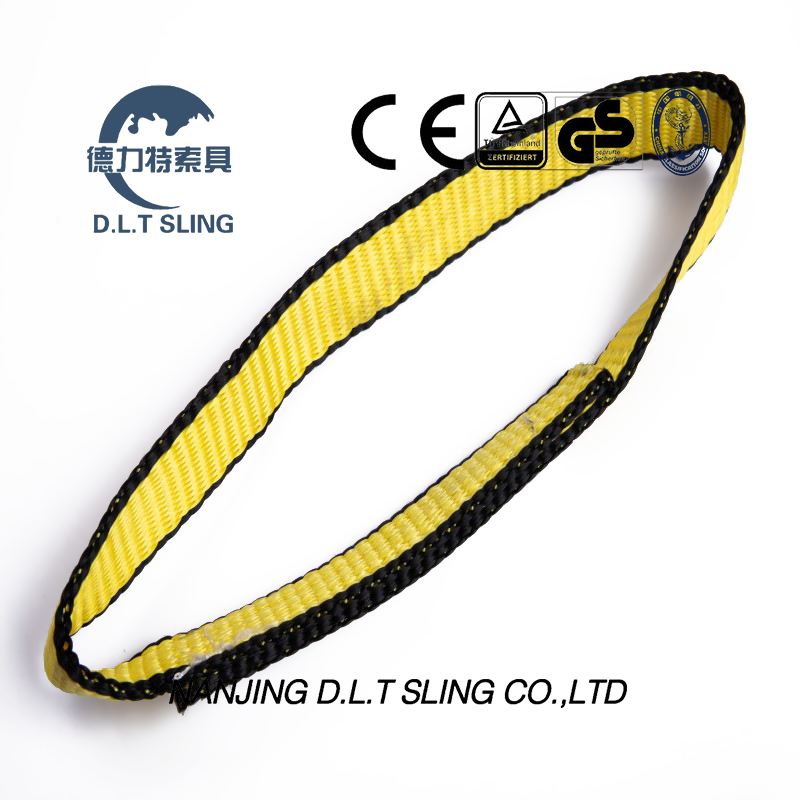

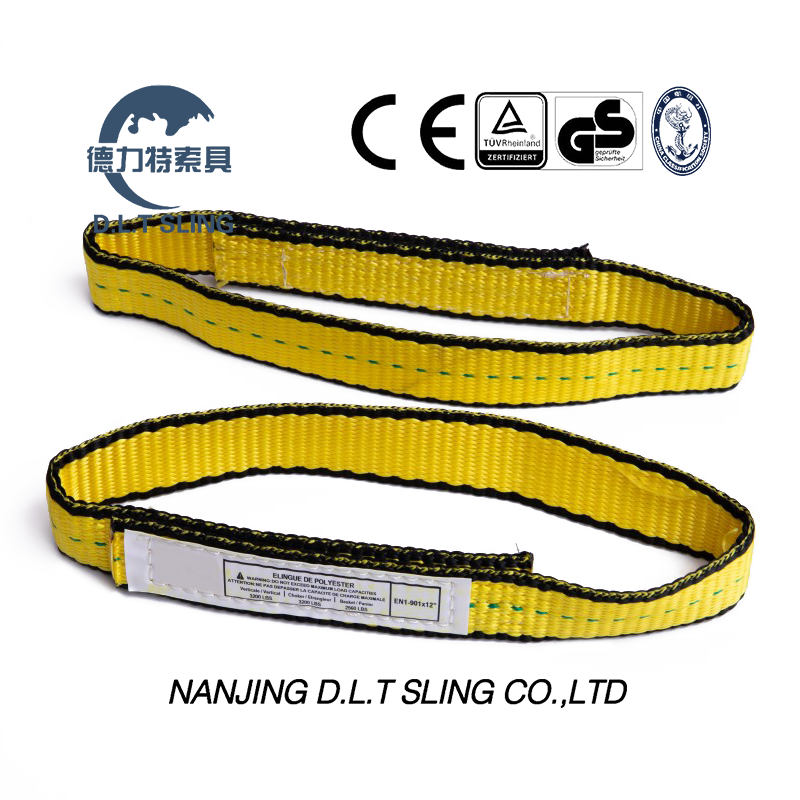

L’ élingue de levage plate sans fin fonctionne différemment. Il présente une conception en boucle continue sans points oculaires désignés. Cette configuration offre un énorme avantage opérationnel. Vous pouvez faire pivoter les points d'usure après chaque levage.

Lorsque les monteurs utilisent des modèles à œil et œil, le crochet de la grue frotte toujours exactement au même endroit. Une boucle sans fin partage cette friction sur toute sa circonférence. Cette rotation prolonge considérablement la durée de vie du produit lors des tâches de fabrication répétitives. De plus, une conception sans fin excelle dans les attelages ras du cou. Il saisit les tuyaux et le bois brut de manière agressive sans glisser.

Dimensions de base de l’évaluation des achats

Les agents de sécurité ne peuvent pas acheter aveuglément du matériel de gréage. Vous devez évaluer les matières premières, les limites de charge et les facteurs de sécurité techniques avant d’autoriser un achat.

Sélection des matériaux

Les fabricants tissent des engins de levage synthétiques à partir de deux polymères primaires. Chacun réagit différemment au stress physique et à l’exposition chimique.

Le polyester (PES) sert de norme industrielle. Il présente un très faible taux d'étirement d'environ 3 % à pleine charge. Cette faible élasticité permet un excellent contrôle du jeu dans les usines restreintes. Le polyester résiste bien aux environnements acides. Cependant, les alcalis le détruiront rapidement.

Le nylon (Polyamide/PA) offre un taux d'étirement plus élevé, d'environ 10 %. Cette élasticité agit comme un amortisseur. Il amortit la grue lors de déplacements brusques de charge. Le nylon résiste parfaitement aux alcalis mais se dégrade instantanément dans des conditions acides.

Tableau 1 : Spécifications du matériau de l"élingue synthétique

Limites de charge de travail et codage couleur

L"industrie mondiale du gréement utilise une matrice de couleurs standardisée pour les élingues en polyester. Ce système aide les monteurs à identifier rapidement les capacités sûres sur le chantier.

• Le violet identifie une CMU de 1 tonne.
• Le vert identifie une CMU de 2 tonnes.
• Le jaune identifie une CMU de 3 tonnes.
• Gray identifie une CMU de 4 tonnes.
• Le rouge identifie une WLL de 5 tonnes.

Même si la couleur constitue une aide visuelle utile, vous devez vous rappeler une règle absolue. La lumière du soleil atténue les couleurs. La saleté obscurcit les colorants. L’étiquette d’identification physique demeure donc l’autorité ultime. Ne soulevez jamais une charge uniquement en fonction de la couleur décolorée du tissu.

Rapports des facteurs de sécurité

Le facteur de sécurité dicte la résistance à la rupture intégrée du produit. Les normes nord-américaines (ASME B30.9) exigent généralement un facteur de conception de 5:1. Si la CMU est de 2 tonnes, l"élingue se brise à 10 tonnes. Les normes européennes (EN 1492-1) imposent un facteur de sécurité plus strict de 7:1. Un modèle européen de 2 tonnes casse à 14 tonnes. Les équipes d’approvisionnement doivent faire correspondre le facteur de sécurité à leurs exigences de conformité régionales spécifiques.

Réalités de mise en œuvre, risques et conformité

Même les fibres synthétiques les plus résistantes restent vulnérables aux dangers spécifiques du chantier. La reconnaissance de ces risques permet d"éviter des accidents catastrophiques.

Le risque de coupure de pointe

Les bords de charge tranchants représentent le point le plus faible absolu de tout engin de levage synthétique. Contrairement à l’acier, le tissu ne peut pas résister à la tension de cisaillement contre un coin pointu. Une lourde charge se déplaçant contre un bord en acier nu tranchera instantanément le polyester double épaisseur.

Vous devez atténuer ce risque de manière proactive. La pratique standard nécessite de prévoir un budget pour des protections de bord appropriées. Les coins en polyuréthane créent un rayon sûr entre le métal et le tissu. Alternativement, vous pouvez spécifier des manchons d"usure renforcés en Kevlar. Ces manches glissent sur le corps en sangle. Ils subissent les dommages abrasifs afin que les fibres centrales restent intactes.

Limites environnementales

Les polymères synthétiques fonctionnent en toute sécurité dans des limites de température strictes. Les limites standard vont de -40°C à 100°C (-40°F à 212°F). L"exposition du matériau à des températures supérieures à 100°C fait fondre les chaînes polymères. Cela provoque une défaillance structurelle immédiate.

Une exposition prolongée aux UV dégrade également le matériau. La lumière du soleil blanchit la couleur et rend les fibres cassantes. Les monteurs doivent toujours ranger le matériel synthétique dans des boîtes à outils sombres et sèches lorsqu"ils ne sont pas utilisés.

Traçabilité et étiquetage

La conformité faisant autorité repose entièrement sur la traçabilité. Un harnais sans étiquette lisible du fabricant est légalement mort. Si votre équipe ne peut pas lire l’étiquette, elle doit détruire l’équipement immédiatement.

Les responsables des achats et de la sécurité doivent vérifier des données spécifiques sur chaque étiquette :

1. La limite de charge de travail (WLL) exacte pour les attelages droits, étrangleurs et à panier.
2. La composition du matériau (fil souvent codé par couleur sur l'étiquette).
3. Un numéro de série unique pour le suivi de l’inspection annuelle.
4. La longueur exacte de l'assemblage.
5. La norme de fabrication indiquée (par exemple, ASME B30.9 ou EN 1492-1).

Logique de présélection des fournisseurs et étapes suivantes

L’approvisionnement en équipements de levage sûrs nécessite une qualification stricte du fournisseur. Vous ne pouvez pas traiter les équipements de sauvetage comme un simple produit.

Critères d"évaluation des fournisseurs

Avant de passer une commande, étudiez les processus de contrôle qualité du fabricant. Fournissent-ils des certificats de tests par lots vérifiables ? Des usines réputées testent de manière destructive des échantillons de chaque cycle de production. Ils devraient volontiers partager ces vidéos de tests et ces certificats.

Vérifiez leur statut de fabrication ISO 9001. Les systèmes de gestion de la qualité garantissent des modèles de couture cohérents et une tension de fil fiable. De plus, évaluez leurs capacités personnalisées. Un fournisseur solide doit proposer des longueurs personnalisées et des configurations de manchons d"usure spécialisées adaptées à vos charges uniques.

Éviter les contrefaçons

Le marché mondial contient des importations dangereusement bon marché et non certifiées. Les contrefacteurs utilisent souvent des plastiques recyclés pour filer des fils fragiles. Ils cousent de fausses étiquettes sur des tissus de qualité inférieure et exagèrent les cotes WLL. L"approvisionnement en ces produits introduit une responsabilité pénale grave en cas d"accident. Achetez toujours directement auprès de fabricants industriels établis ou d’ateliers de montage certifiés.

Action suivante

Vous devez passer de la théorie à l"application pratique. Tout d’abord, vérifiez vos poids de charge actuels. Identifiez vos risques d’exposition chimique les plus fréquents et vos types d’attelages préférés. Ensuite, contactez un fabricant qualifié pour une consultation technique. Demandez un lot d’échantillons certifié. Déployez ces échantillons sur votre site pour une période de test contrôlée. Surveillez la manière dont le tissu interagit avec votre cargaison spécifique avant de vous engager dans le remplacement de votre flotte en vrac.

Conclusion

• L'approvisionnement en matériel de levage synthétique nécessite un équilibre minutieux entre la protection de la charge et une conformité rigoureuse en matière de sécurité.
• Donnez toujours la priorité aux tests de lots vérifiés et à l’application correcte du matériau par rapport au prix d’achat initial.
• Formez vos équipes de gréage à identifier les risques de coupure de bord et à déployer correctement des protections en polyuréthane lors de chaque levage.
• Mettre en œuvre une politique de marquage stricte ; détruire tout équipement de levage synthétique dépourvu d’étiquette d’identification entièrement lisible.
• Le bon équipement de gréage minimise les temps d'arrêt, protège les marchandises de valeur et évite les accidents de travail catastrophiques.

FAQ

Q : Une élingue en sangle plate endommagée peut-elle être réparée ?

R : Non. Selon les normes industrielles comme ASME B30.9, vous ne pouvez pas réparer les sangles synthétiques porteuses. Si vous découvrez des coupures, des accrocs, des points de suture cassés ou des brûlures chimiques, vous devez immédiatement mettre l"équipement hors service et le détruire.

Q : À quelle fréquence les élingues en sangles plates synthétiques doivent-elles être inspectées ?

R : L"utilisateur doit effectuer une inspection visuelle avant chaque quart de travail ou levage. De plus, une personne qualifiée doit effectuer une inspection périodique documentée au moins une fois par an. Les conditions de service sévères nécessitent des inspections périodiques plus fréquentes.

Q : L"eau affecte-t-elle la capacité de levage des élingues en sangle en polyester ?

R : Le polyester absorbe très peu d’humidité. Sa force de levage reste généralement peu affectée par l"eau. Cependant, les conditions de gel peuvent amener l"eau de surface absorbée à former des cristaux de glace abrasifs à l"intérieur du tissage. Ces cristaux peuvent couper les fibres de l’intérieur vers l’extérieur sous tension.
