Qu'est-ce qu'une écharpe en sangle ?

Le levage de charges lourdes, coûteuses ou fragiles nécessite un équipement où la panne n'est pas une option. La réalité des enjeux élevés du gréement industriel signifie que chaque levage, déplacement et placement exige une précision absolue. Spécifier un équipement de levage inapproprié entraîne de graves risques opérationnels et de sécurité. Vous risquez des dommages localisés liés à la charge, des rayures sur la surface, des chutes catastrophiques et le strict non-respect des normes OSHA ou ASME. Lorsque les composants du gréage tombent en panne, les conséquences menacent directement la sécurité du site et les délais du projet. Pour atténuer ces risques, les professionnels du gréage utilisent l’ élingue en sangle comme solution synthétique polyvalente et à haute résistance. Contrairement aux chaînes rigides ou aux câbles métalliques abrasifs, les élingues synthétiques offrent flexibilité, résistance et protection de la charge. Ce guide technique fournit le cadre permettant de sélectionner le matériau, la configuration et la capacité appropriés pour des applications de levage spécifiques.

Points clés à retenir

• La spécificité du matériau dicte l"application : Le choix entre une élingue de levage en polyester et du nylon dépend entièrement des exigences d"étirement et de l"exposition aux produits chimiques (acide ou alcali).

• Les types d"attelage modifient la capacité : la limite de charge de travail (WLL) n"est pas statique ; il fluctue considérablement selon qu"un attelage vertical, un collier ou un panier est utilisé.

• La protection des bords n"est pas négociable : La principale cause de défaillance des élingues synthétiques est la coupure et l"abrasion des bords de charge non protégés.

• Compatibilité de l"interface matérielle : La connexion d"élingues à œil et à œil à des manilles de type arc ou à broche nécessite une correspondance physique précise pour éviter le regroupement structurel et l"usure accélérée.

• Normes de conformité strictes : le respect des critères d"inspection et de retrait de l"ASME B30.9 est obligatoire pour la sécurité opérationnelle et l"atténuation des responsabilités.

Anatomie et mécanique d"une élingue en sangle industrielle

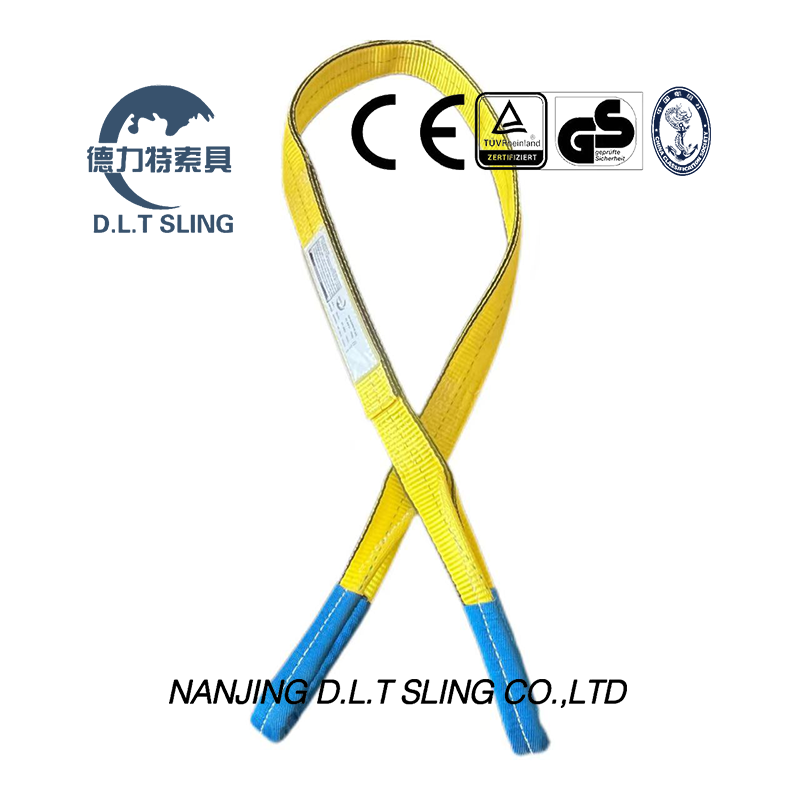

Une sangle industrielle est une sangle de levage plate, flexible et à haute résistance, tissée à partir de fibres synthétiques. Les fabricants conçoivent ces sangles spécifiquement pour lever, déplacer et abaisser des charges lourdes en toute sécurité. L'anatomie structurelle se compose d'un corps tissé plat composé de fils de chaîne et de trame porteurs. Les fils de chaîne s'étendent dans le sens de la longueur et supportent la tension de charge réelle. Les fils de trame s'étendent en travers, liant les fils de chaîne ensemble et offrant une résistance à l'abrasion. Les œillets renforcés servent de points d'appui principaux pour les connexions matérielles. Les manchons de protection protègent souvent les fibres centrales des frottements localisés. Chaque harnais conforme comporte une étiquette d'identification obligatoire du fabricant détaillant ses spécifications.

Comprendre la terminologie de l’industrie garantit la sécurité des opérations de gréage. Vous devez connaître ces acronymes :

• CMU : Limite de charge de travail. Ceci indique la charge maximale autorisée dans des conditions d'attelage spécifiques.

• SF : Facteur Conception/Sécurité. Il s'agit généralement d'un rapport de 5 : 1 pour les élingues en sangle synthétique selon les normes ASME B30.9.

• EE : configuration œil et œil. Ces écharpes comportent des boucles aux deux extrémités.

• FR: Configuration sans fin. Ceux-ci forment une boucle synthétique continue.

Les mécanismes de répartition de la charge d"une élingue synthétique plate offrent des avantages distincts sur le terrain. La large surface réduit la pression localisée sur les charges fragiles, peintes ou finies. Nous le constatons constamment lorsque nous soulevons des boîtiers de pompe usinés ou des boîtiers de générateurs peints. Cela contraste fortement avec les points de pression concentrés créés par les câbles métalliques ou les chaînes en acier. Les chaînes écrasent ou rayent facilement les surfaces délicates. De plus, ces élingues comblent efficacement le fossé entre les charges lourdes et les principaux dispositifs de levage. Ils s"interfacent parfaitement avec les crochets de pont roulant, les palans et les accessoires de levage de poche pour chariot élévateur.

Pour bien inspecter l"anatomie de votre appareil de levage avant un quart de travail, suivez cette séquence numérotée :

1. Localisez et vérifiez l"étiquette du fabricant pour la lisibilité et les valeurs WLL.

2. Passez vos mains nues sur toute la longueur du corps plat pour détecter les coupures cachées ou les débris incrustés.

3. Inspectez les points d’appui à l’intérieur des yeux pour détecter toute abrasion grave ou fibres fondues.

4. Vérifiez les coutures d"épissure porteuses pour déceler des fils cassés ou tirés.

5. Examinez tout matériel attaché pour détecter toute déformation, rainure ou éclaboussure de soudure.

Sélection des matériaux : élingue de levage en polyester ou nylon

La sélection du bon matériau synthétique est déterminante pour le succès opérationnel. Une élingue de levage en polyester présente une propriété de faible allongement. Il s'étire d'environ 3 % à sa capacité nominale. Cet étirement minimal le rend idéal pour les zones à faible hauteur libre et le levage de précision. Il empêche les rebonds dangereux de la charge pendant le transport. Le polyester offre une haute résistance aux environnements acides, aux agents de blanchiment et à l’absorption de l’humidité. Cela empêche efficacement le gel et la pourriture sèche dans les applications extérieures. Nous utilisons du polyester presque exclusivement autour des usines de batteries et des stations de lavage à l'acide.

À l’inverse, les élingues en nylon présentent une propriété d’allongement plus élevée. Ils s"étendent généralement de 8 à 10 % à leur capacité nominale. Cette élasticité permet d"absorber les chocs lors de changements de charge brusques ou d"accélérations dynamiques. Bien que le nylon présente une excellente résistance aux environnements alcalins, il reste extrêmement vulnérable aux acides et à la dégradation chimique. Les deux matériaux partagent des compromis environnementaux similaires en matière de température. Les limites maximales plafonnent généralement à 194°F (90°C). Les deux subissent une dégradation progressive des UV au fil du temps lorsqu’ils sont exposés à la lumière directe du soleil.

Configurations et types d"élingues en sangle industrielle

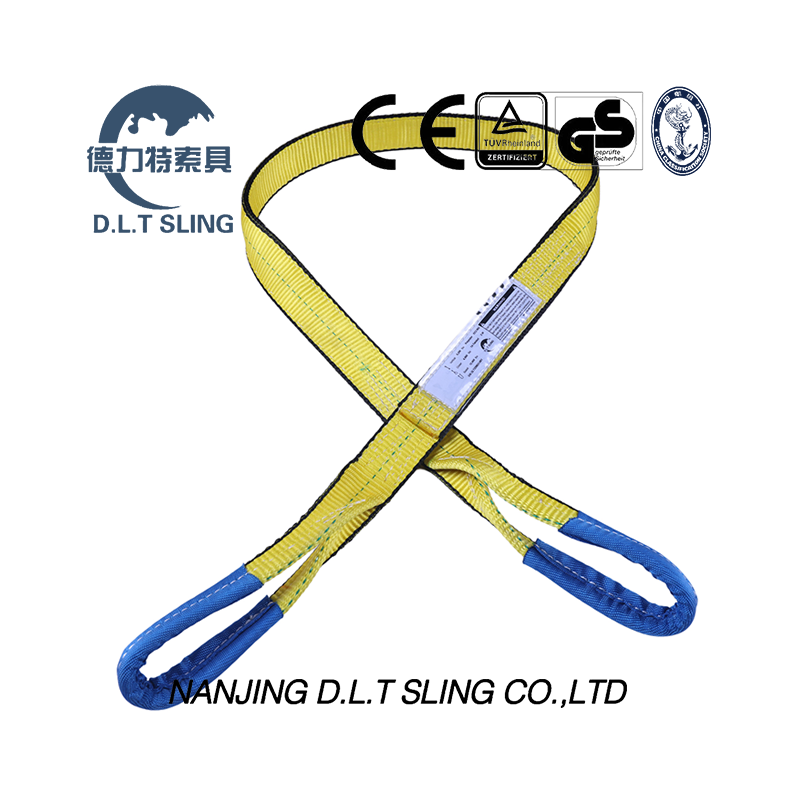

Les fabricants fabriquent des élingues synthétiques dans diverses configurations pour s"adapter à divers scénarios de gréage. Les types 3 et 4 représentent les élingues Eye-and-Eye (EE). L"œil plat (type 3) permet un retrait facile sous les charges plates. Le Twisted Eye (Type 4) optimise les attelages ras du cou. Les yeux sont placés à un angle de 90 degrés par rapport au corps de l"élingue, ce qui permet un enroulement plus serré et plus sûr autour des faisceaux de tuyaux ou du stock d"acier.

Le type 5 fait référence à Endless Slings (EN). Ce sont des boucles continues en matière synthétique. Le principal avantage opérationnel d’une configuration sans fin est la possibilité de faire pivoter les points d’usure le long de la boucle continue. En déplaçant les zones de contact à chaque levage, les monteurs répartissent l"abrasion uniformément. Cela prolonge considérablement la durée de vie du harnais. Les élingues de type 1 et de type 2 intègrent des raccords Triangle et Choker. Ces configurations utilisent du matériel intégré en acier allié ou en aluminium aux extrémités pour les fixations de gréement spécialisées. Cela réduit l"usure directement au niveau du crochet de grue.

Les largeurs et les plis des élingues déterminent les performances. Les indices de plis vont des constructions monocouches aux constructions multicouches. Les largeurs de bande sont généralement comprises entre 1 pouce et 12 pouces. L"ajout de plis augmente la capacité de levage sans augmenter proportionnellement la largeur. Cela permet à l"élingue de conserver la flexibilité nécessaire pour s"enrouler autour de géométries de charge complexes. Une élingue à quatre plis offre une résistance massive mais devient rigide, ce qui rend plus difficile l"étouffement avec des charges de petit diamètre.

Lors de la sélection d"une configuration pour un ascenseur spécifique, tenez compte de ces facteurs :

1. Déterminez le poids de la charge et le centre de gravité.

2. Identifiez les points de connexion disponibles sur la charge.

3. Sélectionnez le type d’attelage requis pour stabiliser la charge.

4. Choisissez le type d"élingue (EE, EN ou équipé de matériel) qui correspond à l"attelage.

5. Calculez la longueur requise pour maintenir des angles d’élingue sûrs.

Compatibilité du matériel de gréement : connexions de crochets et de manilles

L"anatomie des points de connexion nécessite une attention particulière. Vous devez observer comment le point d"appui de l"œil de l"élingue interagit avec le matériel de gréage. Un mauvais accouplement entre les fibres synthétiques et la quincaillerie en acier entraîne une dégradation rapide. Les manilles de type arc ou d"ancrage peuvent accueillir des œillets d"élingue plus larges. Ils permettent des angles d"élingue multi-branches sans pincement latéral. L"arc arrondi offre suffisamment d"espace. Cela évite le regroupement structurel des fibres synthétiques sous forte tension.

Les manilles à broches ou à chaîne présentent des limitations spécifiques. Placer une sangle synthétique directement sur une goupille à vis provoque une friction importante, une génération de chaleur et des dommages aux fibres lorsque la charge se déplace. Les monteurs doivent respecter la règle du 1/3 de la largeur. La largeur de l"arceau ou de l"axe de la manille doit être au moins égale à 1/3 de la largeur de l"œil plat. Cette contrainte géométrique évite les surcharges localisées. Il garantit que la charge est répartie uniformément sur le point d"appui de l"œil.

Évaluation des limites de charge de travail (CMU) et de la dynamique d"attelage

La capacité de base de toute élingue est déterminée par l’attelage vertical. Cela se produit lorsque l"élingue est tendue directement du crochet du palan à un seul point de connexion sur la charge. Cependant, la WLL est dynamique. Un déclassement est requis pour les attelages étrangleurs. La contrainte mécanique du harnais s"enroulant sur lui-même et passant par son propre œil crée une friction et une compression. Les normes de l’industrie imposent de réduire la capacité à 80 % de la capacité verticale lors de l’utilisation d’un attelage étrangleur.

A l’inverse, un véritable attelage à panier vertical multiplie la capacité. Il double effectivement (200 %) la CMU en répartissant la charge sur deux pieds verticaux. Cela nécessite que le rayon de courbure de la charge soit suffisant pour éviter d"endommager les fibres. Les calculs de tension d’angle d’élingue imposent la sécurité sur les ascenseurs à plusieurs branches. À mesure que les angles d’élingue descendent en dessous de 60 degrés par rapport à l’horizontale, la tension sur la sangle augmente de façon exponentielle. Cela nécessite une écharpe de qualité supérieure. La tension réelle est calculée en divisant le poids de la charge par le nombre de brins multiplié par le sinus de l"angle horizontal de l"élingue.

Pour calculer la tension avec précision sur le terrain, suivez ces étapes :

1. Mesurez le poids total de la charge.

2. Déterminez le nombre de pieds porteurs.

3. Mesurez l"angle horizontal des élingues.

4. Trouvez le facteur d"angle de charge (par exemple, 1,414 pour 45 degrés).

5. Multipliez la part verticale de la charge par le facteur d"angle pour trouver la tension réelle par jambe.

Élingues en sangle, élingues rondes et câbles métalliques

La comparaison des sangles plates et des élingues rondes révèle des préférences d"application distinctes. La surface portante plate et large d’une élingue en sangle excelle dans la répartition du poids sur les surfaces délicates. Les élingues rondes contiennent des fils à âme continue porteurs à l"intérieur d"une gaine tubulaire. Ils épousent étroitement les formes irrégulières mais offrent une zone de contact plus étroite. Nous spécifions les sangles plates pour les charges sujettes à l"écrasement ou hautement polies où le contact avec la surface évite les dommages.

Lorsque l’on compare une sangle synthétique à un câble métallique ou à une chaîne, les compromis se concentrent sur l’ergonomie par rapport à la durabilité. Les élingues synthétiques offrent une ergonomie supérieure, une manipulation légère, aucun risque de rouille et une excellente protection de la finition de surface. Cependant, ils sacrifient la tolérance aux températures extrêmes, la résistance aux arêtes vives et la durabilité robuste inhérentes aux chaînes en acier ou aux câbles métalliques. Les monteurs évaluent l"environnement de charge pour déterminer quelles propriétés des matériaux sont les plus importantes pour le levage spécifique.

Risques de mise en œuvre et atténuation de la sécurité

La principale menace pour les élingues synthétiques réside dans les coupures de bords. Le mode de défaillance est soudain et catastrophique. Il est essentiel d’exiger l’utilisation d’une protection des bords technique. Vous devez utiliser des manchons synthétiques, des patins d"usure robustes ou des protections d"angle magnétiques. Les solutions improvisées comme le carton ou les lances d’incendie jetées violent les protocoles de sécurité et échouent sous la pression.

La dégradation chimique et environnementale présente des risques importants. Dans les usines chimiques actives, en milieu marin ou dans les environnements offshore, les stratégies d"atténuation comprennent un stockage sec approprié, à l"abri des rayons UV et des produits chimiques actifs. Le respect des critères d’inspection et de retrait ASME B30.9 n’est pas négociable. Les élingues doivent être mises hors service si elles présentent des dommages spécifiques.

• Étiquettes d"identification du fabricant manquantes, illisibles ou détachées.

• Brûlures acides ou caustiques.

• Fusion, carbonisation ou éclaboussures de soudure.

• Accrocs, perforations, déchirures ou coupures.

• Coutures cassées ou usées dans les épissures porteuses.

• Décoloration ou raidissement des fibres provoqué par une dégradation chimique ou UV.

Conclusion

L"efficacité et la sécurité d"une installation de levage synthétique reposent entièrement sur l"adaptation du matériau et de la configuration appropriés à la géométrie de la charge, au matériel de gréage et aux conditions environnementales spécifiques. Le fait de négliger la compatibilité chimique, la protection des bords ou les facteurs de déclassement de l"attelage garantit une panne de l"équipement. Pour optimiser vos opérations de gréage, exécutez ces étapes suivantes :

• Vérifiez votre inventaire de levage actuel pour vous assurer que toutes les étiquettes sont lisibles et conformes à la norme ASME B30.9.

• Mettre en œuvre une protection obligatoire des bords pour tous les ascenseurs impliquant des matériaux synthétiques.

• Normalisez l’utilisation de manilles lyres par rapport aux manilles à goupille lors de la connexion des œillets plats au matériel.

• Former tout le personnel de gréage au calcul des augmentations de tension en fonction des angles d"élingue horizontaux.

FAQ

Q : Une élingue synthétique peut-elle être utilisée pour soulever des charges présentant des arêtes vives ?

R : Non, les élingues synthétiques ne doivent jamais être utilisées sur des arêtes vives sans protection des bords. Les bords tranchants ou abrasifs non protégés couperont les fibres synthétiques sous tension, entraînant une rupture de charge immédiate et catastrophique.

Q : Comment l"eau affecte-t-elle la capacité de levage des élingues en nylon ?

R : Le nylon absorbe l"humidité, ce qui réduit sa résistance globale de 10 à 15 % lorsqu"il est mouillé. Le polyester n"absorbe pas l"eau et conserve 100 % de sa résistance dans des conditions humides.

Q : Quelle est la température maximale qu’un harnais synthétique peut supporter ?

R : Les élingues synthétiques standard en polyester et en nylon ont une limite de température de fonctionnement maximale de sécurité de 194 °F (90 °C). L"exposition à des températures supérieures à ce seuil fait fondre les fibres et perd leur intégrité structurelle.

Q : Pourquoi la capacité de l"attelage étrangleur est-elle inférieure à la capacité de l"attelage vertical ?

R : Un collier de serrage réduit la capacité car l"élingue passe à travers son propre œil, créant une courbure prononcée et des points de tension localisés. Cet inconvénient mécanique réduit généralement la limite de charge de travail à 80 % de la valeur verticale.

Q : À quelle fréquence les élingues synthétiques doivent-elles être inspectées ?

R : Les élingues doivent faire l’objet d’une inspection visuelle par l’utilisateur avant chaque quart de travail ou levage. Une inspection périodique documentée par une personne désignée et qualifiée doit être effectuée au moins une fois par an, ou plus fréquemment en fonction de la gravité de l"utilisation.
