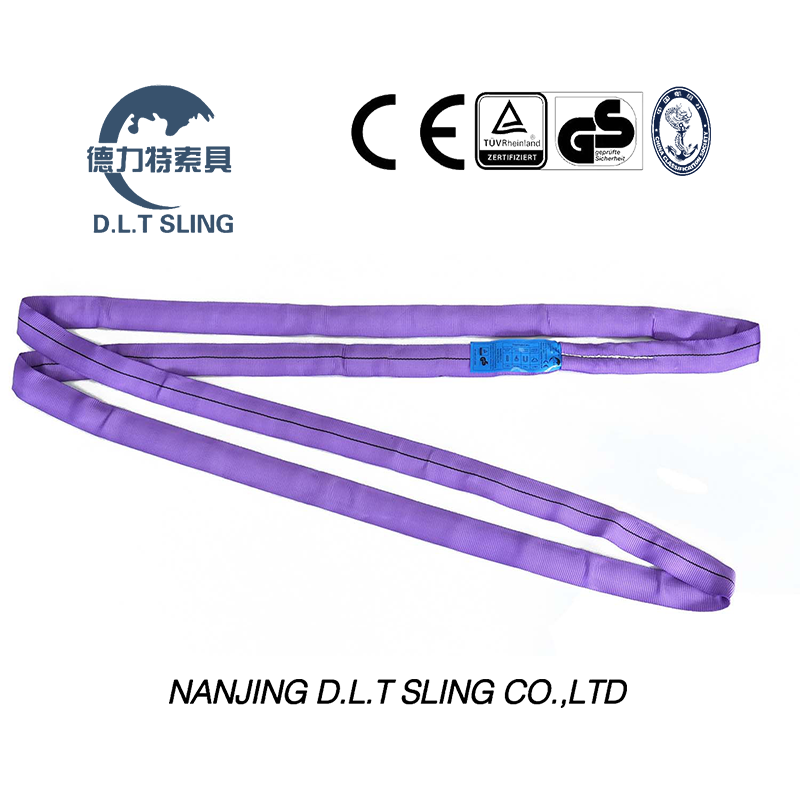

Qu'est-ce qu'une écharpe ronde ?

Les opérations de levage aérien exigent une fiabilité absolue. Trouver un équilibre entre une résistance à la traction extrême et une protection délicate des charges est une exigence quotidienne sur le chantier. Spécifier le mauvais équipement de gréage introduit de graves risques opérationnels. Ces dangers vont de la défaillance catastrophique du gréage et des violations de la conformité OSHA aux graves dommages de surface sur des charges fragiles et de grande valeur. L’ Endless Round Sling résout bon nombre de ces défis sur le terrain. Conçu spécifiquement pour les charges lourdes, irrégulières ou délicates, cet équipement nécessite une évaluation technique rigoureuse avant d'être utilisé dans des applications de levage critiques. Nous détaillerons les spécifications exactes, les limites de matériaux et les protocoles d'inspection que vous devez connaître pour exécuter des ascenseurs sûrs et conformes.

• Avantage structurel : les élingues rondes utilisent une boucle continue de fil porteur enveloppée dans une gaine de protection, offrant un rapport résistance/poids exceptionnel.

• Conformité à la charge : Leur conception en fait l"élingue de levage flexible optimale pour les attelages étrangleurs et les charges cylindriques sans provoquer d"abrasion de surface.

• Contraintes matérielles : Bien que très polyvalentes, les élingues en polyester standard ont des limites environnementales strictes concernant l"exposition à la chaleur et aux produits chimiques par rapport aux câbles métalliques ou aux chaînes.

• Mandats de conformité : Une mise en œuvre sûre nécessite le strict respect des normes ASME B30.9 en matière d"inspection quotidienne et de protection des bords.

Anatomie et mécanique d"une écharpe ronde sans fin

Le noyau : des fils porteurs

L"intégrité structurelle de cet équipement de gréage repose entièrement sur sa construction interne. Le noyau est constitué de boucles continues et sans fin de fil synthétique. Ces fils sont enroulés ensemble pour atteindre le volume précis requis pour répondre à une limite de charge de travail spécifique. Comme les fils sont continus, il n’y a pas d’épissure ni de points faibles à l’intérieur de l’âme porteuse. Les applications industrielles standard utilisent généralement des fils de polyester en raison de leur excellente résistance, de leur faible absorption d"humidité et de leur résistance aux acides industriels courants. Vous trouverez des âmes en polyester sur la plupart des chantiers de construction et des ateliers de fabrication.

Pour les ascenseurs spécialisés de grande capacité nécessitant des rapports résistance/poids extrêmes, les fabricants utilisent des fibres hautes performances telles que le HMPE (polyéthylène à haut module) ou l"aramide (Kevlar). Ces matériaux avancés offrent des capacités rivalisant avec les câbles en acier pour une fraction du poids. Cela réduit considérablement la fatigue du monteur lors des levages lourds. Lorsqu"une équipe doit installer un stator de générateur de 100 tonnes, la lutte avec un lourd câble en acier ralentit toute l"opération et augmente le risque de blessures aux mains. Les noyaux synthétiques haute performance permettent à un seul monteur de positionner l"équipement rapidement et en toute sécurité.

La veste tubulaire protectrice

Autour du noyau porteur interne se trouve une gaine extérieure tissée, généralement construite en polyester à double paroi. La fonction de cette enveloppe tubulaire est largement mal comprise sur le terrain. Un point technique critique doit être clarifié : la veste ne supporte absolument aucune charge lors d"un levage. Son seul objectif est de contenir les fils centraux, de les maintenir alignés et de fournir une barrière essentielle contre la dégradation par les UV, la saleté et l"abrasion mineure de la surface.

La construction à double paroi garantit que si la couche externe est brisée par un frottement ou des accrocs mineurs, une couche interne reste intacte pour protéger le noyau. Cependant, cette gaine n’est pas conçue pour résister aux arêtes vives sous tension. Les monteurs font souvent l’erreur de supposer qu’une veste épaisse offre une résistance aux coupures. Ce n’est pas le cas. La veste conserve simplement la forme de l"équipement et protège les fibres internes de la contamination environnementale. Lors de l’inspection de la veste, vous recherchez toute brèche exposant les fils internes au monde extérieur.

Propriétés d"allongement et d"étirement sous tension

Comprendre les caractéristiques d"étirement du gréement synthétique est essentiel pour le contrôle de la charge et les calculs de hauteur libre. Les élingues rondes sans fin en polyester standard présentent un allongement d"environ 3 % à leur capacité nominale. Ce léger étirement offre une qualité d"absorption des chocs, ce qui contribue à atténuer les effets de chargement dynamique lorsqu"une grue supporte initialement le poids de la charge. Si un grutier attrape une charge légèrement trop rapidement, cet étirement de 3 % agit comme un tampon, réduisant ainsi la charge de choc transférée au câble de levage de la grue et au matériel de montage.

Cependant, dans les environnements où la marge est limitée ou où une précision absolue est requise, cet étirement devient un handicap. Pensez à accoupler deux grandes brides usinées. Si vous utilisez une élingue en polyester de 20 pieds, un étirement de 3 % équivaut à plus de 7 pouces d"allongement. Cela rend un alignement précis presque impossible. En revanche, les fibres hautes performances comme le HMPE offrent des propriétés d"étirement incroyablement faibles, généralement inférieures à 1 % à leur capacité nominale. Cela imite la rigidité du câble métallique tout en conservant les avantages de manipulation des matériaux synthétiques. Vous obtenez la précision de l"acier sans le poids.

Élingue ronde sans fin par rapport aux solutions de gréement alternatives

Quand spécifier une élingue de levage flexible

Définir les critères de réussite du gréement synthétique implique d’analyser les caractéristiques physiques de la charge. Une élingue de levage flexible est obligatoire lors de la manipulation de composants peints, polis ou facilement écrasés. Les pièces usinées, les coques de bateaux, les matériaux composites aérospatiaux et les gros tuyaux cylindriques nécessitent une solution d'accrochage parfaitement conforme à leur géométrie sans infliger de points de pression localisés.

La nature tubulaire et souple de cet équipement garantit que la force de levage est répartie uniformément sur la surface de contact. Cela évite les entailles ou les rayures que les chaînes en acier ou les câbles métalliques provoqueraient inévitablement. Lorsque vous soulevez une coque de yacht fraîchement peinte ou un rotor de turbine usiné avec précision, les dommages superficiels sont inacceptables. La gaine souple et le noyau pliable épousent les contours de la charge, offrant une prise sûre sans laisser de marque.

Élingues rondes ou élingues plates

Bien que les deux soient synthétiques, leur comportement mécanique diffère considérablement. Le principal avantage réside dans la répartition de l’usure. Une configuration sans fin peut être tournée à chaque utilisation, garantissant que les points de contact avec le crochet de la grue et la charge changent constamment. Ce nombre infini de points d"appui prolonge considérablement la durée de vie de l"équipement. Il vous suffit de déplacer le point de contact de quelques centimètres avant le prochain levage.

Les élingues en toile plate, dotées d"oeillets cousus à chaque extrémité, sont dotées de points d"appui fixes qui subissent des contraintes et des frottements répétitifs à chaque levage. L"œil d"une élingue en toile repose toujours sur le crochet de la grue et le corps entre toujours en contact avec la charge à peu près au même endroit. De plus, le profil tubulaire permet de naviguer beaucoup plus facilement dans les œillets de levage étroits et le matériel complexe qu"une élingue large et plate. Une élingue à sangle plate peut se regrouper et perdre sa capacité nominale si elle est forcée dans une manille étroite, alors qu"une conception tubulaire se comprime naturellement pour s"adapter au matériel.

Élingues rondes à chemin unique ou à chemins multiples (double chemin)

Pour les ascenseurs critiques de fort tonnage, les ingénieurs spécifient souvent des conceptions à trajets multiples. Les configurations standard à trajet unique enveloppent tous les fils porteurs dans une seule gaine tubulaire. Les conceptions à trajets multiples comportent deux ou plusieurs chemins de charge indépendants au sein d"un seul couvercle extérieur. Cela fournit une redondance critique. Si l"un des chemins tombe en panne en raison de dommages localisés graves, le chemin secondaire empêche une chute catastrophique immédiate, permettant ainsi à la charge d"être abaissée en toute sécurité jusqu"au sol.

De plus, ces élingues haute capacité intègrent fréquemment des systèmes d’avertissement d’inspection à fibre optique intégrés. Un câble à fibre optique longe les fils porteurs. Si le noyau interne est compromis ou surchargé, le câble à fibre optique se casse. Cela empêche la lumière de passer à travers le câble, signalant immédiatement au monteur que l"équipement a subi des dommages internes et doit être mis hors service. Cela élimine les incertitudes liées à l’inspection des matières synthétiques lourdes.

Compromis conceptuels : synthétique contre acier

L’évaluation des options synthétiques par rapport aux câbles métalliques et aux chaînes en alliage nécessite une vision équilibrée des réalités opérationnelles. Les avantages des matériaux synthétiques incluent une ergonomie bien supérieure, une fraction du poids et une protection de charge inégalée. Les monteurs peuvent transporter des équipements synthétiques de grande capacité sur leurs épaules, alors que les chaînes en acier équivalentes nécessitent des chariots élévateurs pour être positionnées. Cela accélère le processus de gréement et réduit la tension physique exercée sur l"équipage.

Toutefois, les vulnérabilités sont tout aussi importantes. Les fibres synthétiques sont très susceptibles de se couper lorsqu"elles sont exposées à des arêtes vives sous tension. Une chaîne en acier peut glisser sur un bord de béton rugueux sans échouer ; un noyau synthétique se brisera instantanément dans les mêmes conditions. De plus, ils possèdent une tolérance à la chaleur beaucoup plus faible. Alors que les chaînes en alliage peuvent fonctionner dans les fonderies et les aciéries à des températures extrêmes, les synthétiques standards fondront et échoueront de manière catastrophique dans ces mêmes environnements. Vous devez adapter le matériau à l"environnement.

Dimensions de l"évaluation technique pour la passation des marchés

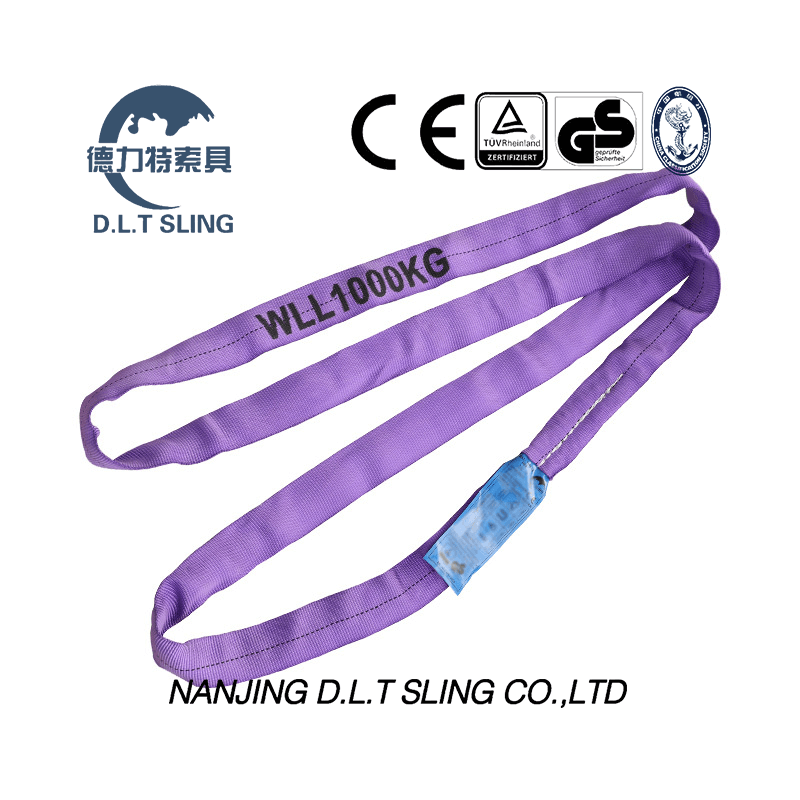

Capacité de charge et codage couleur de l"industrie

L"industrie du gréage utilise un système de codage couleur standardisé pour les gaines tubulaires synthétiques afin d"aider le personnel à identifier rapidement les capacités nominales. Ce système visuel rationalise les opérations sur les chantiers très fréquentés, permettant à un monteur de saisir le bon équipement en un coup d"œil.

Malgré ce système pratique, les acheteurs et les monteurs doivent être priés de toujours vérifier l"étiquette d"identification du fabricant par-dessus la couleur de la veste. La décoloration due à l"exposition aux UV, à la saleté importante ou aux taches chimiques peut facilement obscurcir la vraie teinte. Une veste vert délavé peut paraître jaune dans certaines conditions d"éclairage. L"étiquette est le seul indicateur juridiquement contraignant de la limite de charge d"utilisation de l"équipement. Si l"étiquette est manquante ou illisible, l"équipement est mort et doit être immédiatement mis hors service.

Types d"attelage et réductions de capacité

La limite de charge de travail (WLL) d'une élingue ronde change considérablement en fonction de la configuration du gréement. Vous ne pouvez pas supposer que l’évaluation verticale s’applique à chaque ascenseur. Dans un attelage vertical, l’équipement supporte directement tout le poids. Lorsqu'elle est configurée dans un attelage tour de cou, la capacité est généralement réduite de 20 % en raison de la contrainte créée au point d'étranglement. Les fibres sont comprimées et repliées sur elles-mêmes, ce qui réduit leur résistance globale à la rupture.

Cependant, l"extrême flexibilité de la conception tubulaire maximise le contact de surface dans un attelage étrangleur, saisissant les charges cylindriques plus fermement que tout autre matériau. Lors du levage de faisceaux de tuyaux ou de barres d"acier lisses, un attelage étrangleur offre un contrôle supérieur de la charge. Dans un véritable attelage à panier, où les deux extrémités sont placées sur le crochet de la grue et où la charge est bercée uniformément, la capacité est doublée par rapport à la capacité verticale. Cela suppose que le rapport D/d (diamètre de la charge par rapport au diamètre de l"élingue) répond aux normes de l"industrie. Si la charge est trop étroite, cela crée un rayon de courbure important qui annule le multiplicateur d"attelage du panier.

Limites environnementales et chimiques

Les contraintes opérationnelles doivent dicter les achats. Le polyester standard se dégrade rapidement lorsqu"il est exposé à une chaleur élevée. La température de fonctionnement maximale absolue est de 194°F (90°C). Un fonctionnement au-dessus de ce seuil entraîne l"affaiblissement, la fonte et finalement la défaillance des fibres synthétiques. Vous ne pouvez pas utiliser de produits synthétiques standards à proximité d’opérations de soudage, de conduites de vapeur ou de fours industriels.

La compatibilité chimique est également critique. Le polyester offre une excellente résistance aux acides les plus courants, ce qui le rend adapté à certains environnements de traitement chimique ou installations de manipulation de batteries. Cependant, le polyester est rapidement détruit par les alcalis (bases). Si une opération de levage implique une exposition à des soudes caustiques, à des solutions de nettoyage fortement alcalines ou à certains agents de blanchiment, le polyester doit être strictement évité. Dans ces environnements spécifiques, des matériaux alternatifs comme le nylon ou l"acier doivent être évalués par un ingénieur en gréage qualifié.

Risques de mise en œuvre et atténuation de la sécurité

Exigences de protection des bords

Le principal mode de défaillance des gréements synthétiques est la coupe sous tension. Même un bord apparemment émoussé, comme la semelle d"une poutre en I ou le moulage grossier d"un bloc de béton, agit comme une lame de rasoir lorsque des milliers de livres de tension sont appliqués aux fibres synthétiques. La nécessité d’une protection technique des bords ne peut être surestimée. Les monteurs doivent utiliser des manchons robustes, des coussinets en Kevlar ou des protections d"angle magnétiques lorsqu"ils soulèvent des charges présentant des bords tranchants ou abrasifs.

Le carton, les chiffons ou les chutes de bois ne sont pas des protections de bord conçues et violent les protocoles de sécurité. Lorsqu"une tension est appliquée, les fibres synthétiques trancheront à travers un morceau de carton et se couperont sur le bord en acier situé en dessous. La protection des bords technique est conçue pour résister à la force de coupe et répartir la pression sur une zone plus large. Si vous achetez un gréement synthétique, vous devez simultanément acheter la protection de bord appropriée.

Le rôle des indicateurs révélateurs et des fils d’avertissement

Les fabricants intègrent des fonctionnalités d"inspection intégrées pour aider les monteurs à identifier les dommages internes. De nombreux modèles incluent des bavardages. Ce sont de petites extensions des fils centraux qui dépassent de la veste. Si ces queues disparaissent dans la veste ou deviennent inégales, cela indique que le noyau interne a été surchargé ou étiré au-delà de sa limite élastique. Le noyau s"est essentiellement cassé ou déformé à l"intérieur du couvercle.

De plus, des fils d"avertissement colorés sont souvent tissés dans le noyau. Si la gaine extérieure est percée et que ces fils d"avertissement aux couleurs vives deviennent visibles, cela signale une exposition immédiate du noyau. Vous n’avez pas besoin de voir des fils d’âme sectionnés pour échouer à l’inspection ; il suffit de voir les fils d"avertissement à travers un trou dans la veste pour exiger le retrait de l"équipement. Ces repères visuels éliminent toute ambiguïté lors des inspections quotidiennes.

Critères d"inspection ASME B30.9 et OSHA

Les protocoles d"inspection obligatoires sont régis par les réglementations ASME B30.9 et OSHA. Les inspections sont classées en initiales (avant la première utilisation), fréquentes (inspection visuelle par l"utilisateur avant chaque quart de travail) et périodiques (inspection documentée par une personne désignée et qualifiée au moins une fois par an). Les critères de révocation sont stricts et non négociables.

1. Vérifiez l"étiquette d"identification. S"il est manquant ou illisible, mettez l"équipement hors service.

2. Inspectez toute la longueur de la veste à la recherche de trous, déchirures, coupures ou accrocs qui exposent les fils centraux.

3. Recherchez tout signe de brûlure acide ou caustique, qui apparaît sous forme de taches dures et décolorées.

4. Recherchez des signes de fusion, de carbonisation ou d"éclaboussures de soudure n"importe où sur la gaine.

5. Sentez l"équipement à la recherche de points durs et cassants qui indiquent des dommages causés par la chaleur interne ou une dégradation chimique.

6. Examinez les bavardages pour vous assurer qu’ils sont visibles et uniformes.

Évolutivité du stockage et de la durée de vie

Maximiser le retour sur investissement nécessite des protocoles de stockage appropriés. Les fibres synthétiques se dégradent lorsqu"elles sont exposées de manière prolongée à la lumière ultraviolette du soleil ou au soudage à l"arc. Laisser un équipement traîner dans la terre ou accroché à une clôture en plein soleil détruira sa résistance à la traction au fil du temps, même s"il n"est jamais utilisé pour soulever une charge.

L"équipement doit être stocké dans des environnements frais, secs et sombres. Les suspendre sur des supports dédiés, à l"abri des dommages mécaniques, des déversements de produits chimiques et des sources de chaleur extrême, garantit qu"ils conservent leur intégrité structurelle au fil du temps. Un grenier de montage ou une boîte de rangement appropriée maintient l"équipement hors du sol et à l"écart de la circulation des chariots élévateurs. Un stockage approprié évite une dégradation prématurée et garantit que l’équipement est prêt et sûr pour le prochain levage critique.

Conclusion

Lors de l"exécution de ponts élévateurs qui exigent une conformité de charge et une protection de surface maximales, le gréement tubulaire synthétique reste le premier choix. La conception à boucle continue offre un rapport résistance/poids inégalé tout en éliminant pratiquement les dommages de surface associés aux chaînes en acier ou aux câbles métalliques. Les équipes d"approvisionnement doivent baser leur logique de sélection sur des variables précises : poids de charge maximum prévu, configurations d"attelage principales, limites de température ambiante et exposition potentielle à des produits chimiques sur le chantier.

1. Vérifiez immédiatement votre inventaire actuel de gréements pour identifier et détruire tout équipement endommagé ou illisible.

2. Mettez en œuvre une routine d"inspection quotidienne stricte basée sur les critères ASME B30.9 pour tout le personnel de gréage.

3. Procurez-vous une protection technique des bords pour tous les ascenseurs impliquant des poutres en acier, du béton ou des bords usinés.

4. Consultez un ingénieur en gréage certifié pour déterminer si des fibres HMPE hautes performances sont nécessaires pour vos applications de levage lourd.

FAQ

Q : Quelle est la différence entre une élingue en toile et une élingue ronde ?

R : Une élingue en toile présente une construction plate et tissée avec des œillets fixes cousus à chaque extrémité, limitant les points d"usure. Une élingue ronde se compose de fils d"âme sans fin enfermés dans une gaine tubulaire protectrice, lui permettant de tourner pour répartir l"usure uniformément sur toute sa longueur.

Q : Comment mesurer une élingue ronde sans fin ?

R : Il est mesuré par sa longueur de travail effective (ou portée), qui est la distance d"une extrémité du point d"appui à l"autre lorsqu"il est posé à plat. Cela représente exactement la moitié de la circonférence totale ou de la longueur de traction pour tirer de la boucle continue.

Q : Une élingue ronde endommagée peut-elle être réparée ?

R : Bien que certains fabricants soient autorisés à réparer les déchirures mineures de la gaine de protection extérieure, tout dommage de quelque nature que ce soit aux fils d"âme porteurs internes signifie que l"équipement ne peut pas être réparé. Il doit être immédiatement détruit et remplacé.

Q : Quelle est la température maximale pour une élingue ronde en polyester standard ?

R : Selon les normes ASME B30.9, la température de fonctionnement maximale sûre pour les gréements synthétiques en polyester standard est de 194 °F (90 °C). L"exposition à des températures supérieures à cette limite entraînera une dégradation structurelle et une défaillance potentielle.

Q : Comment fonctionnent les codes de couleur pour les élingues rondes ?

R : L"industrie utilise un système de codage couleur standard sur la gaine extérieure (par exemple, violet, vert, jaune) pour indiquer rapidement la capacité approximative. Cependant, l"étiquette d"identification du fabricant est le seul indicateur légal et précis de la limite de charge de travail.

Q : Que se passe-t-il si la veste d"une écharpe ronde est déchirée ?

R : Si la gaine extérieure est déchirée, coupée ou abrasée au point où les fils d"âme internes deviennent visibles, l"équipement répond aux critères de mise hors service immédiate. Il doit être mis hors service pour éviter une chute catastrophique.

Q : Les élingues rondes sans fin peuvent-elles être utilisées dans un attelage à panier ?

R : Oui, ils sont très efficaces dans un attelage de panier. Cette configuration double généralement la limite de charge de travail verticale, à condition que le rayon de courbure de la charge et le rapport D/d soient maintenus dans les limites standard pour éviter des contraintes localisées sur les fibres.
