Dans le domaine du gréement industriel et du levage de charges lourdes, la panne d’équipement n’est pas une option ; la sélection de l'élingue appropriée détermine la sécurité de l'équipage et l'intégrité de la charge. Les responsables des achats et les planificateurs de gréage ont souvent du mal à faire correspondre les types d'élingues à des profils de charge spécifiques, ce qui entraîne une usure prématurée des équipements, une sécurité compromise ou des configurations de gréage inefficaces. L’utilisation d’un mauvais équipement pour le levage de charges lourdes présente des risques inutiles sur le chantier et peut endommager des matériaux coûteux. Définir la mécanique structurelle d'une élingue ronde synthétique , évaluer ses performances par rapport à d'autres options synthétiques et établir un cadre rigoureux pour spécifier la bonne élingue fournit une voie claire pour les opérations de levage complexes. La compréhension de ces outils garantit que les tâches de levage se déroulent en toute sécurité, efficacement et strictement dans le respect des normes de conformité réglementaire.

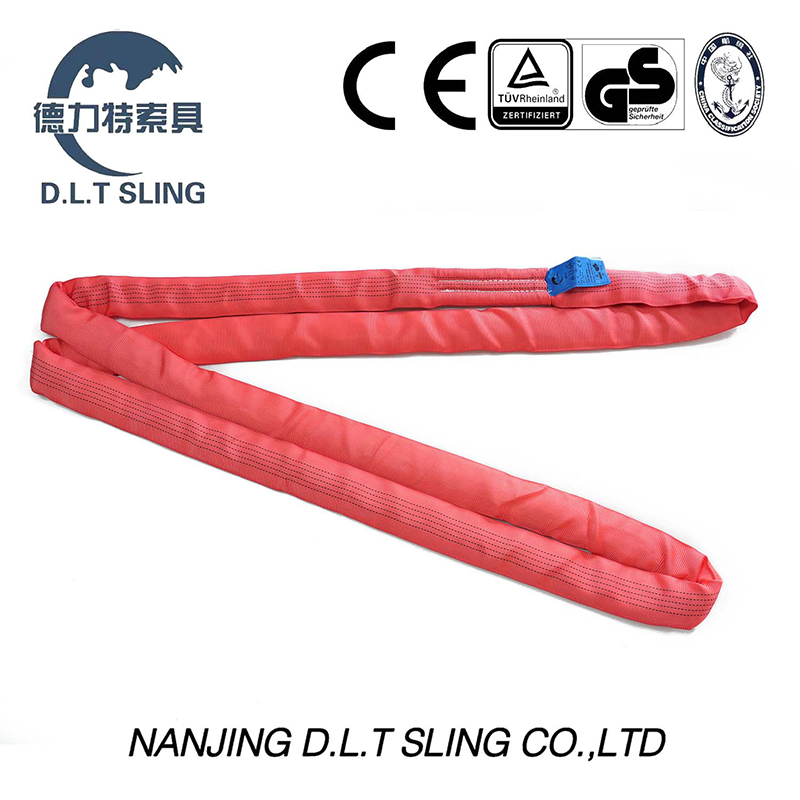

Construction en boucle continue : une élingue ronde utilise une boucle sans fin de fils porteurs à haute ténacité, permettant à l"utilisateur de faire pivoter les points d"usure et de prolonger la durée de vie de l"équipement.
Conformité de charge supérieure : La conception tubulaire s"adapte naturellement à la forme de la charge, offrant une flexibilité multidirectionnelle similaire aux câbles de grue.
Identification standardisée de la capacité : le code couleur standard de l"industrie dicte la capacité nominale, bien que les charges de travail réelles et sûres varient considérablement en fonction de la configuration de l"attelage (vertical, tour de cou ou panier).
Vulnérabilité aux bords : Bien que très flexibles, les élingues rondes synthétiques nécessitent une protection obligatoire des bords (manchons ou coussinets) pour éviter une défaillance catastrophique due à une coupure ou à l"abrasion.
La structure interne d"une élingue synthétique est constituée de plusieurs boucles continues de fils à haute ténacité. Cette configuration sans fin répartit le poids uniformément sur l"ensemble du faisceau de fibres. Étant donné que les fils d"âme forment une boucle continue, il n"y a pas de joints épissés ou de coutures cousues qui pourraient servir de points faibles sous une forte tension. Lorsqu"une charge est appliquée, les fils s"alignent et partagent la contrainte de manière égale, offrant ainsi une résistance exceptionnelle dans un profil relativement compact. Les gréeurs s"appuient sur ce noyau continu car il garantit une répartition constante de la charge, quelle que soit la façon dont l"élingue tourne avant le levage. Dans les applications sur le terrain, cela signifie que vous pouvez éloigner les points de contact des zones ayant subi de fortes frictions lors des levages précédents, prolongeant ainsi efficacement la durée de vie du matériel de gréage.
Les fabricants utilisent généralement du polyester ou du nylon pour les fils d'âme internes, et les différences mécaniques entre ces matériaux dictent leur application. Une élingue de levage en polyester présente des propriétés de faible étirement, ne s'allongeant généralement que d'environ 3 % à sa capacité nominale. Le polyester offre également une excellente résistance aux environnements acides, ce qui en fait le choix standard pour la plupart des applications industrielles. Le nylon, à l’inverse, s’étire jusqu’à 10 % sous charge. Ce taux d'étirement plus élevé offre de meilleures capacités d'absorption des chocs, mais peut causer des problèmes dans les ascenseurs à faible hauteur libre où un contrôle précis de la charge est requis.
Matériel | Étirer à la capacité nominale | Résistance chimique | Demande principale |
|---|---|---|---|
Polyester | ~3% | Résiste aux acides; se dégrade dans les alcalis | Ascenseurs à faible hauteur libre, construction générale, environnements acides |
Nylon | ~10% | Résiste aux alcalis ; se dégrade dans les acides | Ascenseurs dynamiques nécessitant une absorption des chocs, environnements alcalins |

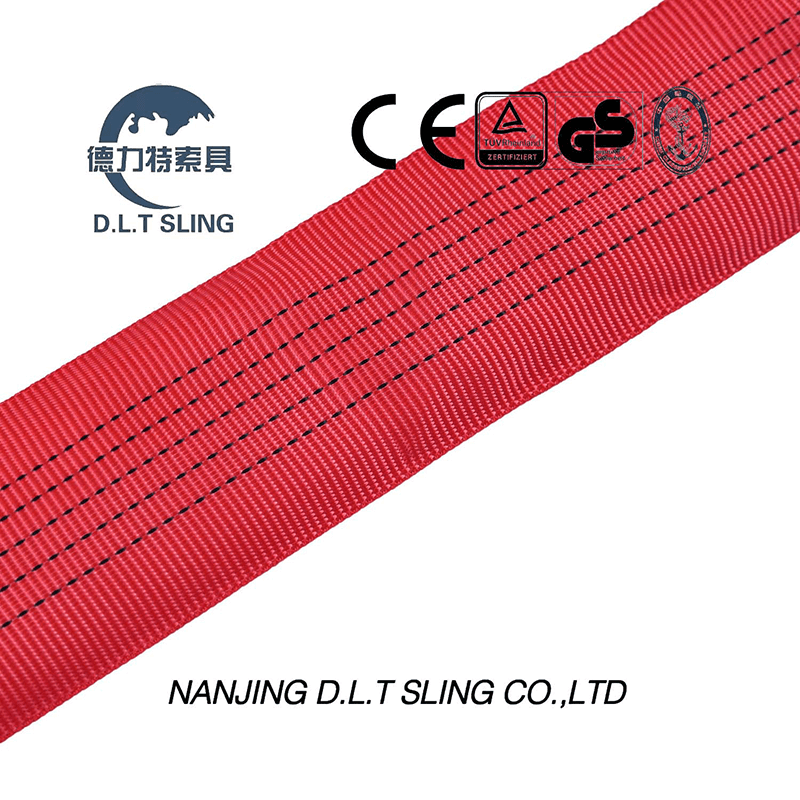

Autour des fils centraux se trouve une gaine tubulaire tissée à double paroi. Cette veste ne supporte absolument aucune charge lors d"un levage. Son seul objectif est de protéger les fils d’âme internes des dommages environnementaux et de l’usure physique mineure. La gaine protège les fibres porteuses de la dégradation due aux UV, de la saleté, de la pénétration de débris et de l"abrasion mineure lors d"une manipulation normale. Si la gaine est brisée, les fils centraux sont exposés aux éléments et aux arêtes vives, compromettant l"ensemble de l"assemblage. Les inspecteurs sur le terrain doivent comprendre que la veste est une couche sacrificielle ; son état détermine si les composants internes porteurs peuvent être utilisés en toute sécurité.
La conformité aux normes OSHA et ASME B30.9 exige que chaque harnais comporte une étiquette d"identification lisible. Cette étiquette doit afficher le nom ou la marque commerciale du fabricant, la composition du matériau du noyau et de la gaine, ainsi que les capacités nominales des attelages verticaux, étrangleurs et paniers. Des codes de traçabilité sont également obligatoires pour suivre le lot de fabrication. Si une étiquette est manquante ou illisible, le harnais doit être immédiatement mis hors service, quel que soit son état physique. Les superviseurs de gréage doivent mettre en œuvre une routine d"inspection stricte avant le quart de travail pour vérifier la lisibilité des étiquettes, car les étiquettes décolorées ou déchirées sont la raison la plus courante d"échec d"un audit de sécurité.
La nature flexible et tubulaire d'une élingue ronde contraste fortement avec la structure plate et rigide des élingues en toile. Étant donné que les fils centraux peuvent se déplacer indépendamment à l’intérieur de la gaine, l’élingue peut se plier et tourner dans n’importe quelle direction. Il se comporte de manière similaire aux câbles de grue, permettant un mouvement et une adhérence supérieurs sur des charges cylindriques ou très irrégulières. Les élingues à sangle plate ont tendance à rester rigides sur toute leur largeur, ce qui peut les amener à franchir des surfaces inégales plutôt que de s'adapter étroitement à la charge. Lors du levage de machines lourdes comportant des composants saillants, la conception tubulaire s'enroule solidement autour des contours, empêchant la charge de se déplacer pendant le transport.
Une conception en boucle continue permet aux monteurs de faire pivoter constamment les points porteurs. Avant chaque levage, l"utilisateur peut déplacer l"élingue de manière à ce que le crochet de la grue et la charge entrent en contact avec différentes sections de la gaine. Cela répartit l"usure uniformément sur toute la longueur de l"équipement. Les écharpes Web comportent des yeux fixes à chaque extrémité. Ces points fixes concentrent l"usure exactement sur les mêmes zones de contact à chaque levage, conduisant souvent à une dégradation plus rapide au niveau des points d"appui. En gérant activement l"endroit où l"élingue entre en contact avec la charge et le crochet, les équipes peuvent réduire considérablement la fréquence de remplacement des équipements.
Alors que les conceptions tubulaires offrent une excellente conformité, les élingues à sangle plate répartissent la pression sur une surface plus large. Cette empreinte plus large peut être préférable pour les charges fragiles ou les matériaux présentant des surfaces molles qui pourraient être écrasées ou rayées par une pression concentrée. Lors du levage de tuyaux à paroi mince, d"éléments architecturaux finis ou de matériaux composites, la surface plus large d"une élingue en toile peut mieux prévenir les dommages superficiels que le profil arrondi d"une élingue tubulaire. Les planificateurs de gréements doivent évaluer la résistance à l"écrasement de la charge avant de choisir entre les options synthétiques tubulaires et plates.
L"évaluation du rapport poids/capacité révèle un avantage significatif pour les options synthétiques par rapport au gréement en acier traditionnel. Les élingues synthétiques de grande capacité sont nettement plus légères, plus souples et plus faciles à ranger que les élingues équivalentes en câble métallique ou en chaîne en alliage. Un seul monteur peut transporter et positionner une élingue synthétique pouvant supporter des dizaines de milliers de livres, alors qu"une élingue à chaîne de même capacité nécessiterait une assistance mécanique simplement pour la déplacer dans l"atelier. Cet avantage ergonomique réduit la fatigue des travailleurs, accélère le processus de montage et réduit le risque de blessures liées à la manipulation manuelle sur le chantier.
La norme industrielle pour mesurer ces outils nécessite de calculer la distance entre un point d’appui et un point d’appui lorsque l’élingue est posée à plat. C"est ce qu"on appelle la longueur de travail ou la longueur à plat. Elle est totalement différente de la circonférence totale de la boucle continue. La commande basée sur la circonférence plutôt que sur la longueur utile entraîne la réception d"un harnais qui fait exactement la moitié de la taille requise, ce qui entraîne des retards coûteux et des commandes supplémentaires. Lors de la vérification de l"inventaire, posez toujours l"équipement à plat sur le sol et mesurez de l"intérieur d"une extrémité à l"intérieur de l"extrémité opposée.
Les fabricants utilisent un système universel de codage couleur pour indiquer les capacités verticales de base. Les couleurs courantes incluent le violet, le vert, le jaune, le beige, le rouge, le blanc, le bleu et l"orange, chaque couleur représentant un seuil de poids spécifique. Cependant, les monteurs ne doivent jamais se fier uniquement à la couleur pour déterminer la capacité. La décoloration due à l"exposition aux UV, à la saleté ou à la graisse peut obscurcir la vraie couleur. Vérifiez toujours l’étiquette d’identification physique pour confirmer la capacité nominale exacte avant de monter une charge. La couleur sert simplement de référence visuelle rapide pour trier le matériel dans la salle d’outillage.
Code couleur | Capacité verticale approximative (lbs) | Utilisation industrielle courante |
|---|---|---|
Violet | 2 600 | Fabrication légère, manutention de petites pièces |
Vert | 5 300 | Opérations standard de l"atelier d"usinage |
Jaune | 8 400 | Matériaux de construction de poids moyen |
Tanné | 10 600 | Composants d"équipement lourd |
Red | 13 200 | Gros tuyaux et acier de construction |
Blanc | 17 000 | Modules industriels lourds |
Bleu | 21 200 | Manutention de béton préfabriqué |
Orange | 25 000+ | Équipement de levage de charges lourdes extrêmes, de production d"énergie |
La méthode de levage modifie directement la charge de travail sûre de l"équipement. Un attelage vertical fournit la capacité de base. L"utilisation d"un attelage étrangleur réduit la capacité en raison de la contrainte exercée sur l"élingue là où elle se mord sur elle-même. Un attelage à panier double effectivement la capacité car deux branches de l"élingue supportent le poids. Pour calculer la capacité exacte d"un ascenseur spécifique, procédez comme suit :
Identifiez la capacité verticale de base imprimée sur l’étiquette du fabricant.
Déterminez la configuration d"attelage prévue (verticale, tour de cou ou panier).
Appliquez le multiplicateur approprié : 1,0x pour Vertical, 0,8x pour Choker ou 2,0x pour un véritable attelage de panier vertical.
Ajustez la capacité finale en fonction de l"angle de l"élévateur si les pieds ne sont pas parfaitement verticaux.
Les taux d’étirement affectent la hauteur libre lors des levages serrés. Un noyau en polyester subit un étirement d"environ 3 % à sa capacité nominale maximale. Cet allongement minimal permet un positionnement précis dans des environnements avec des plafonds bas ou des dégagements restreints. Les variantes de nylon connaissent jusqu"à 10 % d"étirement à pleine charge. Bien que cela offre une excellente absorption des chocs lors des levages dynamiques, cela nécessite que le monteur prenne en compte une chute verticale importante avant que la charge ne dépasse réellement le sol. Si l"étirement n"est pas pris en compte, la charge risque de heurter des obstacles ou le bloc de grue se bloquera deux fois contre la pointe de la flèche.
Les matériaux synthétiques ont des paramètres opérationnels stricts concernant la température et l’exposition aux produits chimiques. La température maximale standard pour la plupart des écharpes synthétiques est de 194°F (90°C). L"exposition à des températures supérieures à ce seuil provoque des dommages structurels permanents aux fils. De plus, le polyester résiste à de nombreux acides mais se dégrade rapidement lorsqu’il est exposé aux alcalis. Le nylon résiste aux alcalis mais est très sensible aux dommages causés par les acides. Les deux matériaux souffrent d’une dégradation due aux UV au fil du temps lorsqu’ils sont laissés à l’extérieur. Stockez tout le matériel de gréage synthétique dans un environnement frais, sec et sombre, loin des zones de stockage de produits chimiques, afin de maintenir l"intégrité structurelle.
La conformité en matière de sécurité est ancrée dans des cadres réglementaires stricts. ASME B30.9 décrit les exigences spécifiques aux élingues synthétiques, en se concentrant fortement sur les responsabilités au niveau de l"utilisateur et les limites opérationnelles. Ces normes stipulent que seul le personnel formé et désigné doit inspecter, monter et diriger les ascenseurs. Opérer en dehors des paramètres définis par l"OSHA et l"ASME viole non seulement la loi fédérale, mais augmente considérablement la probabilité d"une défaillance catastrophique du gréement. Les gestionnaires des installations doivent conserver des dossiers de formation documentés pour tout le personnel manipulant des équipements de levage.
Les bords structurels non protégés sont la principale cause de défaillance des élingues synthétiques. Même un bord apparemment mat peut trancher une veste synthétique et couper les fils centraux sous des milliers de livres de tension. L"utilisation de patins d"usure techniques, de manchons en Kevlar ou de protections d"angle magnétiques est obligatoire lors du montage autour des bords. Le coût de la protection des bords est négligeable par rapport au coût des chutes de charges, des équipements endommagés ou des blessures graves du personnel. Ne remplacez jamais le carton, les chiffons ou les chutes de bois par une protection technique des bords.
Les monteurs doivent effectuer une inspection préalable au levage avant chaque utilisation. L’identification des principaux critères de rejet évite les accidents avant que la charge ne quitte le sol. Mettez immédiatement l"équipement du service si vous observez l"un des défauts suivants lors de votre balayage visuel :
Étiquettes d"identification manquantes, illisibles ou détachées.
L"acide, la soude caustique ou le solvant brûlent sur la gaine extérieure.
Fusion, carbonisation ou éclaboussures de soudure sur n"importe quelle partie de l"élingue.
Trous, déchirures, coupures ou usure abrasive à travers la gaine extérieure qui expose les fils de l"âme interne.
Accrocs ou fils d"âme cassés visibles à travers les gaines endommagées.
Raideur excessive ou zones fragiles indiquant des dommages chimiques ou thermiques.
Noeuds noués n"importe où dans l"ensemble d"élingue.
Avant de sélectionner l"équipement, calculez le poids total de la charge et identifiez le centre de gravité. Déterminez le type d"attelage requis en fonction de la forme de la charge et des points de levage. Une charge cylindrique peut nécessiter un attelage à double tour pour la préhension, tandis qu"une caisse équilibrée peut n"avoir besoin que d"un attelage de panier standard. La définition de ces paramètres dicte la capacité de base requise pour le travail. Tenez toujours compte des facteurs de charge dynamiques, tels que la résistance au vent ou les mouvements brusques de la grue, qui peuvent augmenter temporairement la force exercée sur le gréement.
Lors de l"utilisation de plusieurs jambes dans une configuration de bride, l"angle de l"élingue augmente le facteur de tension. À mesure que l’angle entre la jambe de l’élingue et le plan horizontal diminue, la tension sur chaque jambe augmente de façon exponentielle. Un angle horizontal de 30 degrés double efficacement la tension sur l"élingue par rapport à un levage vertical direct. Les monteurs doivent calculer ce facteur de tension et sélectionner une élingue avec une capacité nominale supérieure au poids statique de la charge. Utilisez des tableaux de gréage standard ou des formules de multiplicateur d"angle de charge pour déterminer la tension exacte par jambe avant de finaliser la sélection de l"équipement.
Guidez le processus d’approvisionnement en choisissant des manchons de protection pendant la phase de commande plutôt qu’après coup. Les manchons coulissants permettent à l"élingue de s"ajuster indépendamment du coussinet, ce qui les rend idéaux pour les attelages ras du cou où l"élingue doit glisser pour se serrer. Les coussinets d"usure entièrement cousus offrent une protection permanente dans les zones fixes, tandis que les coussinets d"usure amovibles en Velcro offrent une polyvalence pour différentes configurations de levage. Faire correspondre le bon accessoire de protection à l’application de levage spécifique garantit la longévité de l’équipement de base et maintient la conformité en matière de sécurité.
Vérifiez votre inventaire actuel de matériel de gréage pour vous assurer que toutes les étiquettes d"identification sont lisibles et conformes aux normes ASME B30.9.
Calculez le poids exact de la charge, le centre de gravité et les angles d"élingue requis pour vos prochains ascenseurs afin de déterminer les exigences de capacité correctes.
Mettez en œuvre une politique obligatoire de protection des bords pour toutes les opérations de gréage synthétique afin d’éviter les défaillances liées aux coupures.
Établissez un calendrier d’inspection de routine, en formant tous les monteurs à identifier et à retirer immédiatement du service les équipements endommagés.
R : Une élingue en toile est plate et tissée, répartissant le poids sur une surface plus large tout en restant rigide sur toute sa largeur. Une élingue tubulaire comporte une gaine de protection sur des fils à âme continue, lui permettant de se plier et de s"adapter à des formes irrégulières dans n"importe quelle direction.
R : Ils peuvent être fabriqués dans l’un ou l’autre matériau. Le polyester est le plus courant en raison de sa faible élasticité (environ 3 %) et de sa résistance aux acides. Le nylon est utilisé lorsqu"une élasticité plus élevée (jusqu"à 10 %) est nécessaire pour absorber les chocs, bien qu"il soit très sensible aux dommages causés par les acides.
R : Mesurez l"élingue d"un point d"appui à l"autre lorsqu"elle est posée complètement à plat. C’est ce qu’on appelle la longueur de travail. Ne mesurez pas la circonférence totale de la boucle continue, car cela entraînerait une commande de mauvaise taille.
R : Les fils d"âme internes se déplacent indépendamment dans la gaine tubulaire externe. Cela permet à l"élingue de se tordre, de se plier et de se mouler étroitement autour de charges cylindriques ou de forme irrégulière, fonctionnant un peu comme un câble d"acier flexible.
R : Le polyester résiste à de nombreux acides mais se dégrade dans les environnements alcalins. Il ne peut pas être utilisé à des températures supérieures à 194°F (90°C). Consultez toujours les tableaux de compatibilité chimique du fabricant avant d"utiliser des matériaux synthétiques dans des environnements difficiles.
R : Retirez-la immédiatement si l"étiquette d"identification est manquante ou illisible, s"il y a des brûlures ou une fonte, ou s"il y a des trous, des coupures ou des déchirures dans la gaine extérieure qui exposent les fils porteurs internes.
R : Un attelage étrangleur réduit la capacité de levage par rapport à un levage vertical droit. La capacité est généralement multipliée par un facteur d"environ 0,8x en raison de la contrainte concentrée au point d"étranglement où l"élingue se mord sur elle-même.
