L"ambiguïté dans la terminologie du gréage conduit souvent à des erreurs d"approvisionnement, à du matériel mal utilisé et à des vulnérabilités critiques en matière de sécurité sur le chantier. Lors de la planification d’un transport lourd, la précision compte. L"utilisation d"un terme incorrect pour désigner un actif de levage peut entraîner la réception d"un équipement inadapté au poids, à la forme ou à l"exposition environnementale de la charge. Les responsables des achats et les planificateurs d’ascenseurs sont souvent confrontés à des termes qui se chevauchent. Des mots comme élingue de levage sans fin, élingue de gréement synthétique et élingue ronde en polyester se mélangent quotidiennement. Cette confusion rend difficile la spécification de l"outil de levage exact requis pour des capacités de charge et des conditions environnementales spécifiques. Vous avez besoin d’un moyen fiable pour éliminer le jargon et ordonner exactement ce qu’exige le plan de levage. Ce guide démystifie la nomenclature entourant les élingues rondes synthétiques. Il établit des critères d"évaluation clairs pour la sélection des matériaux. Vous trouverez un cadre fondé sur des données probantes pour spécifier l"élingue appropriée pour les opérations de levage de charges lourdes, garantissant ainsi la conformité, la sécurité et l"efficacité opérationnelle.
Alignement de la terminologie : « élingue ronde », « élingue de levage sans fin » et « élingue de gréement synthétique » sont souvent utilisés de manière interchangeable, mais font référence à des méthodes de construction spécifiques (boucle continue) et à des catégories de matériaux (synthétiques).
Le matériau dicte l"application : le polyester standard est suffisant pour le gréement général, tandis que des fibres hautes performances (UHMPE, Plasma) sont nécessaires pour remplacer les câbles métalliques dans les ascenseurs ultra-lourds et à faible dégagement.
Gestion des vulnérabilités : le principal risque opérationnel pour toute élingue synthétique est l"endommagement des bords ; Spécifier une protection appropriée contre les coupures est aussi essentiel que sélectionner l"élingue elle-même.
La conformité n"est pas négociable : le respect des normes ASME B30.9 et OSHA en matière de codage couleur, d"étiquetage et d"inspection quotidienne dicte le cycle de vie et la sécurité du harnais.
Le jargon de l’industrie complique le processus d’approvisionnement. Clarifier ces termes garantit que vous spécifiez le matériel exact requis pour votre plan d"ascenseur. Une mauvaise compréhension de la terminologie peut conduire à des pannes catastrophiques si le mauvais matériau arrive sur site. Les monteurs, les grutiers et les superviseurs de chantier utilisent souvent des termes régionaux ou anciens, ce qui brouille encore davantage les cartes lorsqu"ils communiquent avec les fournisseurs ou rédigent des plans de levage.

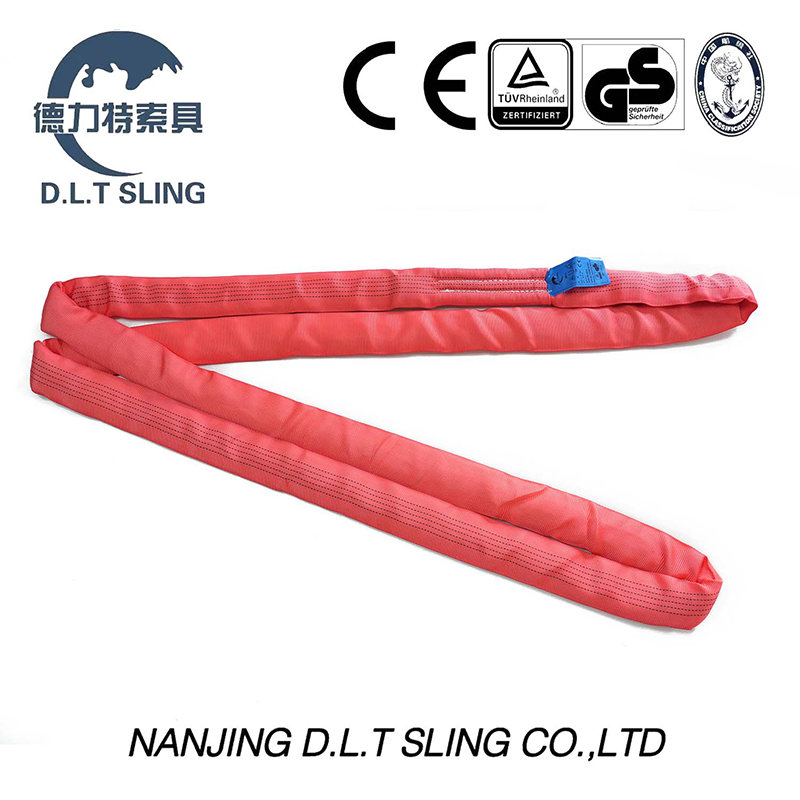

Le terme Endless Lifting Sling décrit la construction physique de l’équipement. Il se compose d’une boucle continue de fil porteur. Ce fil central supporte tout le poids de la charge. Une gaine extérieure protectrice entoure cette boucle continue. Les fibres internes sont enroulées en continu, ce qui signifie qu'il n'y a pas d'épissure ni de points faibles dans l'âme porteuse. Ce processus d'enroulement continu garantit une résistance uniforme sur toute la circonférence de l'élingue.
Cette conception sans fin offre un avantage opérationnel significatif. Vous pouvez faire pivoter le crochet de l"élingue et les points de contact de la charge avant chaque levage. La rotation des points de contact répartit l"usure uniformément sur toute la longueur de la veste. Cette pratique simple prolonge considérablement la durée de vie de l"actif. Si vous utilisez un harnais oculaire standard, les points d"usure sont fixés aux points d"appui des yeux. Avec une configuration sans fin, vous déplacez les points d"usure à chaque fois que vous installez la charge, évitant ainsi la dégradation prématurée d"une seule section de la housse de protection.
Une élingue de gréement synthétique représente la catégorie parente plus large des équipements de levage. Cette catégorie comprend à la fois les élingues rondes et les élingues plates. Cela différencie ces outils des alternatives à base de métal comme les câbles métalliques ou les chaînes en alliage. Lorsqu'un plan de levage nécessite des matériaux synthétiques, cela implique généralement la nécessité de protéger la charge des rayures ou de réduire le poids total du matériel de gréage.
Bien que chaque élingue ronde soit une élingue de gréement synthétique, toutes les élingues de gréement synthétiques ne sont pas des élingues rondes. Les élingues plates en nylon relèvent de ce parapluie mais présentent des caractéristiques de construction et d'étirement totalement différentes. Comprendre cette hiérarchie vous empêche de commander une élingue plate alors que votre application nécessite réellement les caractéristiques de faible étirement et de haute capacité d'une conception à boucle continue.
Les fabricants utilisent souvent des noms exclusifs ou des termes spécifiques aux matériaux. Vous verrez fréquemment des termes comme élingues rondes en polyester, qui désignent le matériau standard utilisé. Les variantes hautes performances portent des noms tels que les élingues Twin-Path, les élingues Plasma ou les élingues rondes UHMPE. Ces noms indiquent des fils d"âme spécialisés conçus pour des capacités extrêmes et un étirement minimal. Connaître ces noms de marque et désignations de matériaux vous aide à croiser les spécifications lors du remplacement du matériel endommagé ou de la mise à niveau de votre inventaire de gréements pour des levages plus lourds.
Comprendre où se situent ces outils dans le paysage plus large du marché vous aide à sélectionner l’équipement approprié pour le travail. L"industrie reconnaît cinq principaux types d"élingues de levage synthétiques. Chaque type répond à un objectif opérationnel spécifique en fonction de son profil d"étirement, de son poids et de sa construction.
Élingues en nylon : Élingues plates et tissées connues pour leur grande élasticité et leur excellente absorption des chocs. Ils sont généralement utilisés lorsque le déplacement de charge peut provoquer une charge dynamique soudaine.
Élingues rondes en polyester : la conception sans fin standard offrant une faible élasticité et une stabilité dimensionnelle élevée. Ce sont les bêtes de somme de la construction générale et de la fabrication.
Plasma Slings : Corde synthétique légère et performante offrant une grande résistance. Souvent utilisé en remplacement direct des câbles métalliques lourds dans le levage offshore ou spécialisé.
Élingues rondes UHMPE : Élingues utilisant un noyau en polyéthylène de poids moléculaire ultra élevé pour les environnements extrêmes et les charges massives. Ils offrent le rapport résistance/poids le plus élevé disponible.
Élingues Twin-Path : Une conception multi-chemins brevetée comprenant des indicateurs de surcharge intégrés et des chemins doubles. Si un chemin échoue, le chemin de sauvegarde évite les chutes de charge catastrophiques.
La catégorisation repose fortement sur la construction. Les configurations de toile tissée à plat répartissent la charge sur toute la largeur de la sangle. En revanche, la conception à âme et enveloppe des élingues de levage sans fin sépare l"élément porteur de la housse de protection. Les fils internes font le gros du travail, tandis que la veste les protège simplement des frottements et de la dégradation causée par les UV. Cette séparation des tâches rend la conception sans fin intrinsèquement plus robuste contre l"usure de surface par rapport aux élingues à sangle plate.
La sélection du bon matériel de gréage nécessite d"évaluer des critères de performance spécifiques par rapport à vos besoins opérationnels. Vous devez regarder au-delà des simples évaluations de capacité. Vous devez tenir compte de la manière dont l"élingue interagit avec la charge, l"environnement et les monteurs manipulant l"équipement.
L"ergonomie joue un rôle majeur dans les gréements modernes. Les élingues rondes offrent des capacités de levage massives pour une fraction du poids d"un câble métallique ou d"une chaîne. Une écharpe synthétique capable de soulever 50 000 livres peut ne peser que quelques livres. Cette réduction de poids drastique réduit la fatigue du gréeur, accélère le processus de gréage et réduit le risque de blessures de manipulation sur le chantier. Lorsque les monteurs travaillent en hauteur ou dans des espaces confinés, la capacité de manœuvrer une élingue synthétique légère au lieu de traîner une chaîne lourde fait une différence significative en termes de vitesse et de sécurité opérationnelles.
La sécurisation de charges cylindriques ou déséquilibrées nécessite une adhérence supérieure. Les élingues rondes excellent dans un attelage ras du cou. Leur conception tubulaire et flexible épouse étroitement les contours de la charge. Cette conformité assure une adhérence sûre, empêchant le glissement de la charge pendant le levage. Les gréements métalliques ont souvent du mal à atteindre ce niveau de contact avec la surface sans endommager la charge. La conception à boucle continue permet à l"élingue de s"aplatir légèrement là où elle entre en contact avec la charge, augmentant ainsi la surface et répartissant la pression plus uniformément.
Protéger la charge est souvent aussi crucial que la soulever en toute sécurité. La veste synthétique présente des propriétés non marquantes. Cette caractéristique est essentielle lors du levage de composants finis, peints ou délicats. Le matériel de montage métallique rayera, écrasera ou entaillera les surfaces sensibles. Les matériaux synthétiques fournissent un point de contact souple, préservant l"intégrité de l"actif soulevé. Par exemple, lors du levage d"arbres usinés, de composants aérospatiaux ou d"acier de construction fraîchement peint, les matériaux synthétiques sont la seule option viable pour éviter des reprises coûteuses.
Le matériau de base dicte les performances, l"étirement et la résistance à l"environnement du harnais. Choisir le mauvais matériau compromet la portance. Vous devez adapter les caractéristiques de la fibre aux exigences spécifiques du plan de remontée.
Le polyester sert de norme industrielle pour la construction et la fabrication en général. Il offre environ 3 % d"allongement à capacité nominale. Ce faible étirement offre un excellent contrôle de la charge. Le polyester est très flexible, économique et résiste à la plupart des environnements acides. Pour la grande majorité des levages quotidiens, le polyester standard offre des performances fiables. Il supporte raisonnablement bien l’exposition aux UV et conserve sa résistance même lorsqu’il est mouillé, ce qui le rend adapté aux environnements de construction extérieurs.
Les levages ultra-lourds nécessitent des matériaux avancés. Le polyéthylène à très haut poids moléculaire (UHMPE) et les fibres hautes performances similaires remplacent les câbles métalliques dans les applications exigeantes. Ces matériaux offrent des capacités comparables à celles d"un câble métallique avec moins de 1 % d"étirement. Ils offrent une durabilité et une résistance aux coupures extrêmes. Le compromis implique un coût initial nettement plus élevé. Cependant, les avantages ergonomiques et la longévité justifient souvent l’investissement des entreprises spécialisées dans le gréage. Lors du levage d"unités de construction modulaires, de machines lourdes ou de sections de pont, la faible élasticité de l"UHMPE garantit un positionnement précis sans le rebond associé au polyester standard.
Les directives de sécurité de l"OSHA concernent les élingues rondes synthétiques de type nylon et polyester. Cependant, la pratique industrielle privilégie fortement le polyester pour les conceptions à boucles sans fin. Le nylon constitue la norme industrielle pour les élingues à sangle plate, car son étirement de 8 à 10 % assure l"absorption des chocs nécessaire. Le polyester domine le marché des élingues rondes en raison de sa stabilité dimensionnelle supérieure, de son étirement moindre et de sa meilleure résistance aux environnements acides. L"utilisation de nylon dans une conception à boucle continue entraîne souvent un allongement trop important, ce qui rend difficile le contrôle précis de la charge lors des levages de précision.
Aucun outil de montage ne résout à lui seul tous les problèmes. Vous devez peser les compromis entre les différents types d"élingues pour faire correspondre le matériel à l"application. Comprendre ces différences évite une mauvaise application et prolonge la durée de vie de votre inventaire de gréements.
La construction interne à âme et enveloppe des élingues rondes contraste fortement avec la surface tissée et plate des élingues en toile. Cette différence structurelle a un impact sur les modèles d’usure. Dans une élingue ronde, la veste protège le noyau porteur. L"usure superficielle de la gaine ne réduit pas immédiatement la capacité de levage de l"élingue, à condition que les fils d"âme restent intacts. Dans une élingue à sangle plate, la sangle de surface est l"élément porteur. Toute usure de surface, abrasion ou coupure dégrade directement la capacité du harnais. Par conséquent, les conceptions à boucles sans fin offrent généralement une durée de vie plus longue dans les environnements abrasifs, à condition qu"une protection appropriée des bords soit utilisée.
L"évaluation des compromis environnementaux et opérationnels entre les gréements synthétiques et métalliques est essentielle pour la sécurité des chantiers. Les élingues à chaîne offrent une durabilité inégalée mais entraînent des pénalités de poids importantes.
Fonctionnalité | Élingues rondes synthétiques | Élingues à chaîne en alliage |
|---|---|---|
Coût initial | Nettement inférieur | Investissement initial élevé |
Poids et ergonomie | Léger, facile à monter | Lourd, augmente la fatigue du gréeur |
Tolérance à la chaleur | Max. 194°F (90°C) | Tolérance extrême à la chaleur (jusqu"à 400°F+ sans perte de capacité) |
Protection des actifs | Contact doux et non marquant | Peut écraser ou rayer les charges délicates |
Durabilité | Vulnérable aux coupures et à l"abrasion | Résistance extrême à l’abrasion et aux coupures |
Exigences de stockage | Doit être conservé au sec et à l’abri des rayons UV | Peut être stocké à l’extérieur, nécessite une prévention contre la rouille |
Complexité des inspections | Inspection visuelle de la jaquette et des étiquettes | Nécessite une mesure lien par lien pour l"usure et l"étirement |
La traduction des caractéristiques physiques en résultats opérationnels garantit des pratiques de levage sûres et efficaces. Vous devez comprendre comment les caractéristiques physiques du harnais affectent ses performances sur le terrain.
L"industrie utilise un système universel de codage couleur pour identifier instantanément la capacité nominale des élingues rondes en polyester. Le violet indique une capacité spécifique, le vert en indique une autre, suivi du jaune, et ainsi de suite. Ce système visuel accélère la sélection du matériel sur site. Cependant, la couleur seule ne suffit jamais. ASME B30.9 exige des étiquettes d"identification lisibles et apposées par le fabricant. Si l’étiquette est manquante ou illisible, vous devez immédiatement mettre le harnais hors service. L"étiquette fournit des informations essentielles, notamment le nom du fabricant, le matériau du noyau et les capacités nominales des attelages verticaux, étrangleurs et à panier.
Les fabricants proposent des constructions de couverture à simple paroi et à double paroi. La conception à double paroi offre une couche supplémentaire de résistance à l"abrasion. N"oubliez pas que la veste ne supporte aucune charge. Il sert entièrement à protéger les fils continus internes de la dégradation due aux UV, de la pénétration de la saleté et du frottement. Le maintien de l"intégrité de la veste est essentiel pour protéger le noyau. Lors de l’inspection de l’équipement, vous devez rechercher des accrocs, des déchirures ou une usure excessive de la veste. Si vous pouvez voir les fils de l"âme interne, l"élingue doit être immédiatement mise hors service.
Les matériaux synthétiques possèdent des limites environnementales strictes. Le polyester résiste à la plupart des acides mais subit des dommages catastrophiques lorsqu"il est exposé aux alcalis. Vous devez également respecter des seuils de température stricts. Les élingues rondes en polyester standard ont une température de fonctionnement maximale de 194°F (90°C). Les exposer à des températures plus élevées fait fondre les fibres et détruit la capacité du harnais. Si vous travaillez dans une fonderie, à proximité d"opérations de soudage ou dans des usines de transformation chimique, vous devez vérifier la compatibilité chimique et thermique du matériau de l"élingue avant d"exécuter le levage.
L"identification des modes de défaillance potentiels vous permet de mettre en œuvre des stratégies d"atténuation robustes, protégeant votre personnel et vos charges. Les pannes de gréement sont rarement des accidents ; ils sont généralement le résultat d’erreurs prévisibles et évitables.
La dure réalité du gréement synthétique est la vulnérabilité réduite. Les élingues synthétiques échoueront de manière catastrophique si elles sont exposées à des coins non protégés ou à des bords sous tension. Même un bord apparemment émoussé peut fendre une gaine et un noyau synthétiques sous une forte charge. Vous devez spécifier des manchons, des coussinets d"angle ou des protections de bord magnétiques résistants aux coupures pour chaque levage impliquant des bords. Le carton ou les vieux chiffons ne constituent pas une protection adéquate des bords. La protection des bords doit être adaptée à la tension appliquée par l"élingue. Le fait de ne pas utiliser une protection appropriée des bords est la principale cause de défaillance des élingues synthétiques.
L"OSHA et l"ASME définissent des critères stricts pour la mise hors service d"une élingue ronde. Vous devez jeter l"élingue si vous trouvez des trous, des déchirures ou des accrocs qui exposent le fil central. Les étiquettes manquantes, les brûlures acides ou caustiques et les zones fondues nécessitent également un retrait immédiat. La conformité nécessite des inspections visuelles avant le quart de travail par l"utilisateur. De plus, une personne qualifiée doit effectuer et documenter des inspections périodiques au moins une fois par an, ou plus fréquemment en fonction de la gravité du service. La documentation de ces inspections fournit une piste d"audit claire et garantit que l"équipement endommagé est définitivement retiré du chantier.
Qu"elle soit appelée élingue de levage sans fin ou élingue de gréement synthétique, l"élingue ronde se présente comme un outil indispensable, de grande capacité et de faible poids, pour le gréement moderne. Sa capacité à supporter des charges massives tout en protégeant les surfaces délicates en fait un choix privilégié dans de nombreux secteurs. Basez vos décisions d’approvisionnement finales sur des données concrètes. Évaluez le poids de la charge, les limites d’allongement requises, l’exposition environnementale aux produits chimiques ou à la chaleur et la fragilité de la charge. Faire correspondre le matériau du harnais à ces facteurs garantit un levage sûr et réussi.
Vérifiez votre inventaire actuel de matériel de gréage pour identifier les étiquettes manquantes ou les vestes endommagées.
Consultez un ingénieur en gréage qualifié lors de la planification d"ascenseurs nécessitant des applications de fibre haute performance.
Implémentez un protocole strict et obligatoire de protection des bords pour toutes les opérations d’élingue synthétique.
Planifiez immédiatement des inspections périodiques documentées pour tous les actifs de levage synthétiques.
R : Il s’agit structurellement du même outil. Le terme « sans fin » fait référence à la conception en boucle continue des fils porteurs internes. Le terme « élingue ronde » fait référence à la gaine tubulaire circulaire qui entoure et protège ce noyau.
R : Non. Les élingues de gréement synthétiques constituent une vaste catégorie parent. Il comprend des élingues rondes, des élingues en toile plate et des élingues en corde synthétique. Chaque harnais rond est un harnais synthétique, mais tous les harnais synthétiques ne sont pas des harnais ronds.
R : Vous devez vous fier entièrement à l"étiquette d"identification apposée par le fabricant. Bien que l"industrie utilise un système de codage couleur standard pour une référence visuelle rapide, l"étiquette est la seule preuve de capacité légalement reconnue.
R : Ne les utilisez pas dans des environnements avec une chaleur extrême supérieure à 194°F (90°C). Évitez de les utiliser à proximité de produits chimiques incompatibles, tels que les alcalis pour les élingues en polyester. Ne les utilisez jamais sur des ascenseurs comportant des bords tranchants et non protégés sans protection contre les coupures.
R : Les élingues rondes hautes performances utilisent des fibres de base avancées comme l"UHMPE ou le Plasma au lieu du polyester standard. Ils sont conçus pour soulever des charges exponentiellement plus lourdes avec moins de 1 % d’étirement. Ils remplacent fréquemment les câbles métalliques lourds dans les applications de levage extrêmes.
R : Bien que les directives de l"OSHA fassent référence à la fois au nylon et au polyester, la grande majorité des élingues rondes commerciales standard utilisent du polyester. Le polyester offre une faible élasticité et une excellente résistance aux acides. Le nylon est principalement réservé aux élingues à sangle plate où une grande élasticité est souhaitée.
R : Les normes OSHA et ASME exigent une inspection visuelle par l"utilisateur avant chaque quart de travail ou utilisation. De plus, une personne qualifiée doit effectuer et documenter une inspection périodique approfondie au moins une fois par an, ou plus fréquemment dans des conditions de service difficiles.
