Les opérations de gréage et de sauvetage exigent une précision absolue. Une panne d’équipement n’est pas une option lorsque la stabilisation sécurisée de la charge ou l’extraction des victimes détermine le succès de la mission. Choisir le mauvais matériau, la mauvaise configuration structurelle ou la mauvaise capacité de charge présente de graves risques. Ces erreurs entraînent régulièrement des chutes de charge catastrophiques, des dérapages des victimes lors d'une extraction d'urgence et de graves violations de conformité. L’établissement d’un cadre d’évaluation rigoureux pour l’achat d’une élingue en sangle est obligatoire pour la sécurité opérationnelle. Ce guide explique exactement comment ces outils fonctionnent sous un stress extrême. Vous apprendrez les principes mécaniques de la répartition des charges, les avantages distincts de matériaux synthétiques spécifiques et les configurations structurelles requises pour différents environnements opérationnels. Nous couvrons les exigences spécifiques aux applications, allant du levage industriel lourd aux manœuvres critiques de recherche et de sauvetage, en fournissant des données exploitables pour le déploiement sur le terrain.
Spécificité de l"application : Dans les scénarios de recherche et de sauvetage (SAR), une sangle assure une prise sûre autour du haut du corps d"une victime pour une extraction en toute sécurité, alors que les applications industrielles s"appuient sur elle pour répartir la charge sans endommager la surface.
Sélection des matériaux : une sangle en polyester est la norme de l"industrie pour minimiser l"allongement et résister à la dégradation causée par les UV et les acides, ce qui la rend idéale pour un levage de précision.
Impact de la configuration : La configuration Eye-Eye Webbing Sling offre des options d"attelage polyvalentes (tour de cou, vertical, panier) essentielles pour s"adapter aux différentes formes de charge et aux défis du centre de gravité.
Conformité et risques : l"approvisionnement doit être conforme aux normes ASME B30.9, OSHA ou NFPA, exigeant le strict respect des limites de charge de travail (WLL) et des protocoles d"inspection obligatoires.
Comprendre la physique de la répartition des charges est la première étape vers un gréage sûr. Une élingue synthétique utilise une surface large et plate pour répartir le poids uniformément sur la zone de contact. Cette conception évite les points de pression localisés et les glissements dangereux généralement associés aux câbles métalliques nus ou aux chaînes en acier. La friction générée par cette large zone de contact garantit la stabilité de la charge lors de manœuvres complexes. Lorsque vous enroulez une sangle synthétique plate autour d"un tuyau cylindrique, le matériau s"adapte au rayon. Cela maximise le contact avec la surface et augmente considérablement le coefficient de friction par rapport à un maillon de chaîne rigide.
Dans les opérations de recherche et de sauvetage, la stabilité structurelle dicte la survie. Une sangle synthétique assure une prise sûre autour du haut du corps de la victime, spécifiquement passée sous les aisselles et sur la poitrine. Ce placement exact capture le centre de gravité du corps. Attacher une victime autour de la taille, des bras ou des jambes crée un risque élevé que la personne glisse hors de la boucle pendant une traînée. La poignée du haut du corps garantit que les voies respiratoires restent relativement dégagées tandis que le sauveteur conserve un avantage mécanique. Des tests sur le terrain montrent que tirer une victime de 200 livres par les poignets peut disloquer les articulations, alors qu"un harnais thoracique répartit la force de traction sur la cage thoracique et la colonne vertébrale.
Les techniques de cerclage rapide s"appuient fortement sur ces outils. Les sauveteurs utilisent des boucles pré-nouées pour emballer rapidement les victimes dans des environnements à faible visibilité ou toxiques. Le sauveteur passe rapidement la boucle sous les bras de la victime abattue, créant ainsi un harnais immédiat. Cette méthode réduit considérablement le temps passé dans la zone dangereuse par rapport à la réalisation de nœuds complexes à la volée. Voici la séquence standard pour un déplacement rapide de la sangle :
Approchez-vous de la victime par la tête et évaluez les voies respiratoires.
Faites glisser la boucle continue pré-nouée sous les aisselles de la victime.
Croisez la boucle sur la poitrine pour créer un motif en X sécurisé.
Tirez le jeu restant derrière la tête de la victime pour soutenir le cou.
Levez-vous en utilisant les muscles de vos jambes et faites glisser la victime vers l"arrière hors de la zone de danger.
Pour les traînées par un seul sauveteur, l"efficacité physique d"une boucle synthétique dépasse de loin le recours aux mains nues, aux avant-bras ou aux rouleaux de couverture improvisés d"un sauveteur. La boucle étend la portée du sauveteur, lui permettant de se tenir debout dans une position verticale plus ergonomique. Cela exploite les muscles des jambes du sauveteur plutôt que de forcer le bas du dos, augmentant ainsi la vitesse et la distance de traînée. L’extraction des victimes inconscientes nécessite des manœuvres spécialisées. Les sauveteurs utilisent fréquemment ces écharpes pour traîner des personnes inconscientes sur le sol, sous la couche thermique d"un incendie. Lors des retraits assistés par une échelle, le harnais attache la victime au secouriste ou aux barreaux de l"échelle, évitant ainsi des chutes catastrophiques si la victime déplace son poids de manière inattendue.
La logistique opérationnelle dicte la manière dont ces outils sont transportés. De nombreux pompiers gardent des boucles pré-nouées dans les poches de leur équipement de participation pour un déploiement immédiat. Bien que les harnais de sauvetage complets dédiés offrent une stabilisation supérieure, leur application prend beaucoup plus de temps. Lors des extractions urgentes, la boucle de poche offre le meilleur équilibre entre vitesse et sécurité.
Les environnements industriels présentent des défis totalement différents. Les pièces usinées, les tuyaux cylindriques et les coques de bateaux en fibre de verre nécessitent une manipulation soigneuse pour éviter d"endommager la surface. Le profil plat du matériau synthétique épouse parfaitement les formes irrégulières. Il répartit les forces de compression sur une zone plus large, protégeant les finitions fragiles de l"écrasement ou des rayures. Lorsque vous soulevez une poutre en acier fraîchement peinte, un câble métallique mordra le revêtement et exposera le métal nu à la rouille. Une sangle synthétique glisse sur la surface, maintenant l"intégrité de la couche protectrice.
Lorsqu"il est configuré dans un attelage étrangleur, les coefficients de friction inhérents au matériau lui permettent d"adhérer en toute sécurité aux surfaces lisses. À mesure que la tension augmente sur le crochet de la grue, le point d"étranglement se resserre. Les fibres synthétiques mordent juste assez dans la surface de chargement pour empêcher tout déplacement latéral sans endommager le matériau. Les monteurs doivent s’assurer que l’angle du starter est correct pour maximiser cette force de préhension. Un angle de starter inférieur à 120 degrés réduit considérablement la capacité de l"installation.
Charger du matériel | Vulnérabilité des surfaces | Mécanisme de préhension | Type d"élingue recommandé |
|---|---|---|---|
Acier usiné | Élevé (rayures/rainures) | Friction élevée, large surface | Synthétique monocouche large |
Coques en fibre de verre | Élevé (fissuration/écrasement) | Large répartition de la charge | Synthétique large multicouche |
Tuyaux en béton | Moyen (écaillage) | Conformité au rayon | Synthétique robuste avec coussinets d"usure |
Fonte brute | Faible (Abrasion à l"élingue) | Starter serré, haute tension | Synthétique avec protection renforcée des bords |
La fabrication moderne d"élingues repose principalement sur des fibres synthétiques, mais tous les synthétiques ne fonctionnent pas de la même manière sous charge. La sélection du bon matériau nécessite d"analyser les risques environnementaux spécifiques et les exigences mécaniques de l"ascenseur. L’utilisation d’une mauvaise fibre dans un environnement chimiquement actif entraînera la dissolution silencieuse des brins porteurs.
Une sangle en polyester est conçue pour assurer la stabilité dimensionnelle. Il présente des propriétés d'étirement exceptionnellement faibles, ne s'allongeant généralement que de 3 % à sa capacité nominale. Ce faible étirement est essentiel pour le contrôle de la charge et le placement précis. Lorsqu'un grutier doit fixer un générateur lourd sur des boulons de montage serrés, il ne peut pas se permettre que la charge rebondisse ou se stabilise de manière imprévisible. Si vous utilisez un matériau très extensible pour un levage de précision, la charge chutera de plusieurs centimètres après l'arrêt de la grue, à mesure que les fibres se détendent.
La résistance à l’environnement est un autre facteur majeur. Le polyester démontre une résistance supérieure aux rayons ultraviolets (UV) et aux environnements acides par rapport au nylon. Une exposition prolongée au soleil dégrade les fibres synthétiques, mais le polyester conserve son intégrité structurelle beaucoup plus longtemps dans les constructions extérieures. Il résiste également à l’exposition aux acides industriels courants, empêchant ainsi une dégradation chimique rapide. Si votre parc de montage est exposé à la lumière directe du soleil 365 jours par an, le polyester durera largement plus longtemps que le nylon.
Le nylon offre une élasticité plus élevée, s"étirant jusqu"à 10 % à pleine charge. Ce tronçon agit comme un amortisseur. Si une charge est soumise à des secousses soudaines ou à une charge dynamique, le nylon peut absorber l"énergie cinétique sans se casser. Cependant, cette même élasticité rend le nylon inadapté aux levages de précision où le jeu est restreint. Si vous soulevez une charge d"un camion à plateau et que la charge s"accroche, une sangle en nylon s"étirera comme un élastique avant de libérer violemment la charge.
Les décisions d’approvisionnement doivent suivre une matrice stricte basée sur l’exposition environnementale. Si l’opération de levage a lieu dans une usine chimique exposée aux acides, le polyester est obligatoire. Si l’opération implique des environnements alcalins ou nécessite une absorption des chocs, le nylon est le meilleur choix. Consultez toujours les tableaux de compatibilité chimique du fabricant avant de déployer un équipement de levage synthétique dans des environnements dangereux.
Facteur environnemental | Performances du polyester | Performances du nylon |
|---|---|---|
Exposition à l"acide | Excellente résistance | Grave dégradation |
Exposition alcaline | Grave dégradation | Excellente résistance |
UV/lumière du soleil | Haute résistance | Dégradation modérée |
Étirer à capacité | ~3 % (faible étirement) | ~10 % (haute élasticité) |
Absorption d"eau | Faible (conserve la force) | Élevé (perd un peu de force lorsqu"il est mouillé) |
La construction physique du harnais dicte son application fonctionnelle. Comprendre les différences structurelles entre les configurations garantit que le monteur sélectionne le bon outil pour le défi spécifique du centre de gravité. Vous ne pouvez pas forcer une cheville carrée dans un trou rond lorsque vous installez de la machinerie lourde.

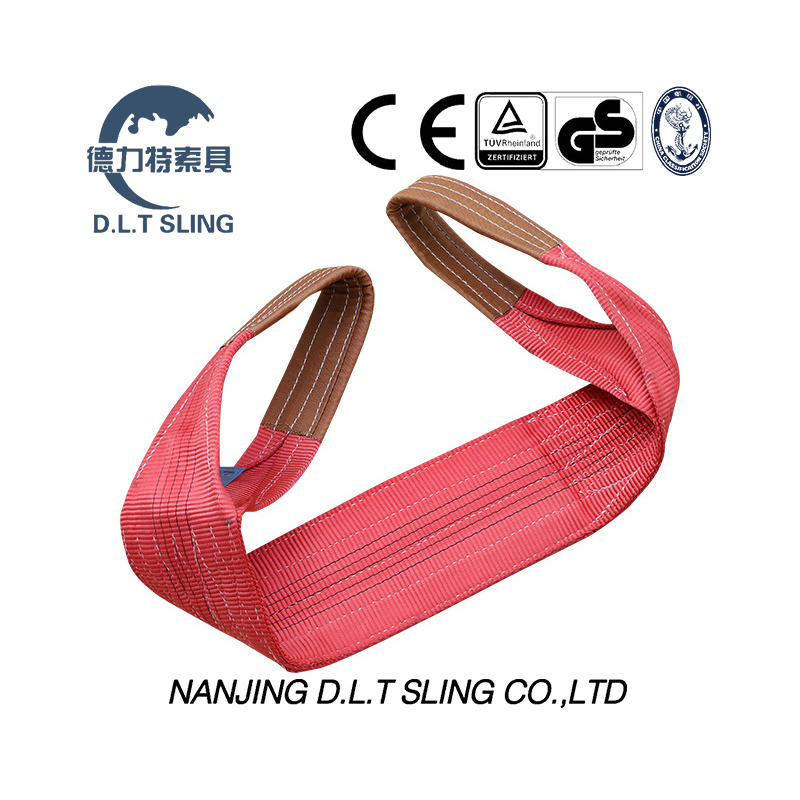

Une sangle Eye-Eye Webbing comporte des boucles renforcées aux deux extrémités. Ces yeux peuvent être fabriqués plats ou torsadés. Les œillets tordus permettent à l'élingue de s'asseoir plus naturellement dans un crochet de grue ou une manille lorsqu'elle est montée dans un attelage étrangleur, réduisant ainsi la tension sur les fibres. Les yeux plats sont généralement plus faciles à extraire sous une charge une fois celle-ci mise en place. Si vous installez un étranglement serré sur un tuyau en acier, un œil tordu empêche le matériau de se regrouper et de se déchirer au niveau des coutures.
Cette configuration fonctionne exceptionnellement bien sur les trois attelages principaux : vertical, tour de cou et panier. Les œillets fournissent des points de fixation distincts, ce qui permet aux gréeurs d"enfiler facilement l"élingue sur elle-même pour un étranglement ou d"attacher les deux extrémités à un crochet pour un attelage de panier. Or, les points d’appui à l’intérieur des yeux sont soumis à des frottements intenses. Des patins d"usure sont absolument nécessaires à ces points d"appui pour éviter que le crochet de la grue ou l"axe de la manille ne coupe les fibres. Un œil nu frottant contre un crochet de grue en fonte rugueuse se brisera rapidement en cas d"utilisation intensive.
Les élingues sans fin forment une boucle continue de matériau. Contrairement à la configuration œil-œil, ils ne disposent pas de points de fixation fixes. Cette conception offre un énorme avantage en termes de longévité. Les monteurs peuvent faire tourner la boucle sans fin avant chaque levage, déplaçant ainsi constamment les points d"usure. Cela empêche le crochet de la grue ou les bords de charge d"abraser exactement la même section de fibres à plusieurs reprises. Si vous soulevez des blocs de béton bruts toute la journée, une boucle sans fin survivra beaucoup plus longtemps car vous répartissez l"abrasion sur toute la longueur du matériau.
Lors de l"évaluation du rapport coût/durée de vie, les configurations infinies offrent souvent une valeur supérieure dans les opérations de levage à haute fréquence. Si la charge implique une forte abrasion, la possibilité de faire pivoter les points d’usure prolonge considérablement le cycle de vie du produit. Les configurations œil-œil sont généralement préférées lorsque les gréeurs ont besoin d"attelages étrangleurs rapides et intuitifs sans gérer une boucle continue doublée. Les boucles sans fin peuvent être difficiles à enfiler dans des pattes de levage serrées, car vous avez affaire à deux couches parallèles de matériau épais.
La normalisation des achats dans une installation nécessite une compréhension claire des évaluations de capacité et de la géométrie structurelle. Les monteurs doivent calculer les forces exactes appliquées à l"équipement en fonction du type d"attelage et de l"angle de charge. Deviner le poids ou la tension angulaire entraînera éventuellement une chute de charges.
Les élingues en toile synthétique utilisées pour le gréement industriel sont fabriquées avec un facteur de conception standard de 5:1. Cela signifie que la résistance à la rupture du matériau est cinq fois supérieure à la limite de charge de travail (WLL) indiquée. En revanche, les applications de sécurité des personnes et de sauvetage nécessitent souvent une marge de sécurité de 10 : 1 ou plus pour tenir compte de la charge de choc dynamique en cas de chute d"une victime. Vous ne devez jamais utiliser d"équipement de montage industriel pour la suspension humaine, à moins qu"il ne soit spécifiquement conçu et approuvé à cet effet. Les modèles de couture et les types de fils diffèrent considérablement entre le contrôle des marchandises industrielles et la sécurité des personnes.
Les types d"attelage modifient mathématiquement la CMU. Un attelage vertical fournit 100 % de la capacité nominale. Un attelage étrangleur réduit cette capacité d"environ 20 % en raison de la contrainte concentrée au point d"étranglement. À l’inverse, un véritable attelage à panier vertical double la capacité, car deux branches de l’élingue supportent le poids. Les monteurs doivent recalculer la CMU pour chaque levage en fonction de la configuration de l"attelage. De plus, l’angle de l’attelage du panier modifie radicalement la tension. Un attelage de panier à un angle horizontal de 30 degrés applique une contrainte massive aux jambes, annulant ainsi l"effet de doublement de la capacité.
Type d"attelage | Multiplicateur de capacité | Exemple de CMU (base 10 000 lb) | Cas d"utilisation principal |
|---|---|---|---|
Verticale | 1,0x | 10 000 livres | Levage aérien direct avec anneaux de levage |
Foulard | 0,8x | 8 000 livres | Sécuriser les paquets, les tuyaux et le bois en vrac |
Panier vertical | 2,0x | 20 000 livres | Bercer des charges volumineuses et équilibrées |
Panier (angle 60°) | 1,7x | 17 000 livres | Charges larges nécessitant des pieds inclinés |
Panier (angle 45°) | 1,4x | 14 000 livres | Charges très larges (nécessite de la prudence) |
Les fabricants augmentent la résistance d"une élingue en ajoutant des plis (couches de sangle) ou en augmentant la largeur. L"ajout de plis (créant des élingues doubles, triples ou quadruples) augmente la capacité de charge sans élargir l"empreinte au sol. Ceci est essentiel lorsque les points d"accrochage sont serrés, comme le montage d"une élingue à travers une manille étroite ou un petit œillet de levage sur une pièce usinée. Une sangle à quatre épaisseurs est incroyablement rigide et difficile à plier autour de petits rayons, elle est donc mieux utilisée pour les tractions verticales droites.
Le choix d’une élingue simple épaisseur plus large maximise l’adhérence de la surface. Ceci est idéal pour les charges fragiles où la répartition de la force de compression est la principale préoccupation. Une élingue large et fine s"adapte mieux aux surfaces courbes qu"une élingue multicouche épaisse et rigide. Le choix entre largeur et épaisseur dépend entièrement des contraintes spatiales des points d"accrochage et de la fragilité du plan de chargement. Si vous soulevez un tube en aluminium à paroi mince, une large sangle monocouche empêchera le tube de s"écraser sous la tension du starter.
Le déploiement de matériaux synthétiques dans des environnements industriels difficiles présente des risques importants. Les arêtes vives, les températures élevées et l"exposition aux produits chimiques peuvent détruire les fibres synthétiques en quelques secondes. Des protocoles d’atténuation stricts sont nécessaires pour éviter une défaillance catastrophique. Une seule coupure sur le bord d’une sangle peut réduire instantanément sa capacité de plus de 50 %.
Les inspections obligatoires avant le quart de travail ne sont pas négociables. Les monteurs doivent examiner physiquement toute la longueur du matériau à la recherche de coupures, d"accrocs, de trous, de dégradation UV et de fibres fondues. Même des coupures superficielles mineures peuvent réduire considérablement la résistance à la rupture du matériau sous tension. Suivez cette séquence d’inspection stricte avant chaque quart de travail :
Posez l"équipement à plat sur une surface propre dans un endroit bien éclairé.
Vérifiez l"étiquette du fabricant pour la lisibilité et les valeurs de capacité.
Inspectez les œillets et les points d’appui pour détecter une abrasion excessive ou des fils coupés.
Passez les mains nues le long des bords pour détecter les coupures cachées ou les endroits durs et fondus.
Examinez la face de la sangle à la recherche de brûlures chimiques, d"éclaboussures de soudure ou de copeaux métalliques incrustés.
Tordez légèrement le matériau pour vérifier s"il y a des fibres internes cassées ou des fils d"avertissement exposés.
De nombreuses élingues synthétiques modernes comportent des fils d"avertissement à noyau rouge intégrés directement dans les fibres porteuses. Si la gaine extérieure s"use et expose ces fils rouges, l"équipement a atteint des niveaux d"usure critiques. La présence de fils d"avertissement rouges visibles impose une mise hors service immédiate. N"essayez pas de réparer ou de réparer la zone endommagée. Coupez la sangle endommagée en deux avec un couteau pour vous assurer que personne ne la sort de la poubelle et ne l"utilise.
Les cadres de conformité dictent des exigences strictes en matière d’identification. Chaque pièce d’équipement de levage doit avoir une étiquette d’identification du fabricant lisible et permanente. Cette étiquette doit indiquer le type de matériau, la CMU des différents accrocs et les informations de traçabilité. Si l’étiquette est manquante ou illisible, le matériel doit être détruit et jeté immédiatement. Vous ne pouvez pas écrire la capacité sur la sangle avec un marqueur ; l"étiquette officielle doit être intacte.
Les opérations doivent respecter des normes réglementaires spécifiques. Le levage industriel relève des normes ASME B30.9 et OSHA 1910.184. Les opérations de sauvetage utilisent des équipements certifiés selon les normes NFPA, telles que la NFPA 1983/2500 pour les cordes de sécurité des personnes et les composants du système. Mélanger des équipements industriels et de secours sans approbation technique viole ces normes et entraîne de graves responsabilités. Un inspecteur de l"OSHA émettra immédiatement des citations s"il trouve du matériel de gréage sans étiquettes lisibles sur un chantier.
Les fibres synthétiques ne résistent pas aux forces de coupe sous tension. La nécessité absolue d’utiliser des manchons ou des protections d’angle résistants aux coupures ne peut être surestimée. Si une élingue synthétique passe sans protection sur un bord en acier tranchant ou un coin en béton rugueux, la tension tranchera instantanément les fibres. La protection des bords doit être adaptée à l"application spécifique et solidement positionnée avant que la tension ne soit appliquée au système. Le carton ou les vieux chiffons ne constituent pas une protection des bords. Vous devez utiliser des manchons en Kevlar, des protections d"angle magnétiques ou des coussinets en polyuréthane robustes.
Prenez immédiatement les mesures suivantes pour sécuriser vos opérations :
Vérifiez votre inventaire actuel de gréements et détruisez immédiatement tout équipement comportant des étiquettes manquantes, des fils d"avertissement exposés ou des coupures visibles.
Consultez les tableaux de charge du fabricant pour vérifier que vos configurations d"attelage actuelles ne dépassent pas les limites de charge de travail mathématiquement réduites.
Procurez-vous des manchons de protection des bords homologués pour tous les équipements de levage synthétiques exposés à des bords usinés ou à des surfaces rugueuses.
Contactez un fournisseur de gréage certifié pour normaliser votre équipement en fonction d"expositions environnementales spécifiques, en séparant les équipements industriels des équipements de sauvetage de sécurité des personnes.
R : Dans les opérations de recherche et de sauvetage, une sangle offre une prise sûre autour du haut du corps de la victime, en particulier sous les aisselles et sur la poitrine. Ce positionnement garantit le maintien du centre de gravité de la victime et l"empêche de glisser lors de traînées horizontales ou de levages verticaux. Il ne fournit pas une prise sûre ou sûre autour de la taille, des bras ou des jambes/pieds seuls.
R : Le principal avantage est son allongement exceptionnellement faible, qui ne s"étire généralement que de 3 % à sa capacité nominale. Cela offre un contrôle supérieur de la charge pour un levage de précision. De plus, le polyester offre une excellente résistance aux environnements acides et à la dégradation par les ultraviolets (UV) par rapport au nylon.
R : Choisissez une configuration œil-œil lorsque vous avez besoin de points de fixation rapides et intuitifs pour les attaches tour de cou ou panier. Les yeux distincts facilitent l"enfilage du matériau à travers lui-même. Les élingues sans fin conviennent mieux aux environnements à forte abrasion, car vous pouvez faire pivoter la boucle continue pour déplacer les points d"usure.
R : Un attelage étrangleur réduit la limite de charge de travail (WLL) de l"équipement, généralement d"environ 20 %. La réduction se produit parce que le matériau est fortement plié sur lui-même, concentrant les contraintes et les frottements au point d"étranglement. Consultez toujours l"étiquette du fabricant pour connaître la capacité spécifique du tour de cou.
R : L"équipement doit être immédiatement mis hors service si vous trouvez des étiquettes d"identification manquantes ou illisibles, des fils d"avertissement à noyau rouge exposés, des brûlures acides ou thermiques, des fibres fondues ou des coupures structurelles, des accrocs ou des trous dans le matériau.
R : Non. Les équipements de gréage industriel sont fabriqués conformément aux normes ASME et OSHA avec un facteur de conception de 5 : 1. Les équipements de sécurité des personnes et de sauvetage doivent répondre aux normes NFPA, qui exigent souvent une marge de sécurité de 10 : 1 ou plus. N"appliquez jamais d"équipement industriel de manière croisée pour la suspension humaine sans l"approbation explicite de l"ingénierie.
