À quoi servent les élingues rondes ?

La sélection du mauvais type d'élingue compromet l'intégrité de la charge, la sécurité du site et la conformité réglementaire sur n'importe quel chantier. Le levage de charges présentant des géométries irrégulières, des finitions délicates ou des formes cylindriques présente des défis spécifiques là où les élingues traditionnelles à câble métallique, à chaîne ou à toile plate risquent d'endommager la charge ou d'avoir une adhérence inadéquate. L' synthétique à boucle continue élingue ronde constitue la solution technique pour ces scénarios de levage spécifiques. Sa construction unique répartit l'usure et s'adapte aux profils de charge complexes, garantissant une manutention sécurisée des matériaux. Lorsque les gréeurs font face à un arbre de turbine poli ou à un faisceau d'acier de construction, les équipements de gréage rigides ne parviennent souvent pas à fournir le contact de surface nécessaire. Les boucles continues synthétiques résolvent ce problème en s'aplatissant contre la charge, répartissant ainsi la force de levage sur une zone plus large. Cela évite les charges ponctuelles et les gougeages de surface tout en conservant un contrôle absolu sur la charge suspendue.

• Cas d"utilisation optimaux : les élingues rondes sont la norme de l"industrie pour soulever des charges irrégulières, cylindriques ou fragiles nécessitant des attelages étrangleurs serrés sans endommager la surface.

• Dominance du matériau : L"élingue ronde en polyester est la variante la plus courante, offrant un étirement minimal (environ 3 %) et une résistance élevée aux environnements acides par rapport au nylon.

• Répartition de l"usure : la conception à boucle sans fin permet aux utilisateurs de faire pivoter le point d"appui à chaque utilisation, prolongeant ainsi considérablement la durée de vie opérationnelle par rapport aux élingues à œil fixe.

• Efficacité ergonomique : les élingues rondes synthétiques offrent un rapport résistance/poids exceptionnel, réduisant la fatigue du gréeur et les risques de manipulation par rapport aux câbles ou chaînes métalliques lourds.

• Impératif de sécurité : Malgré leur grande capacité, les élingues synthétiques sont très vulnérables aux coupures ; une protection obligatoire des bords et le strict respect des normes d’inspection ASME B30.9 sont requis.

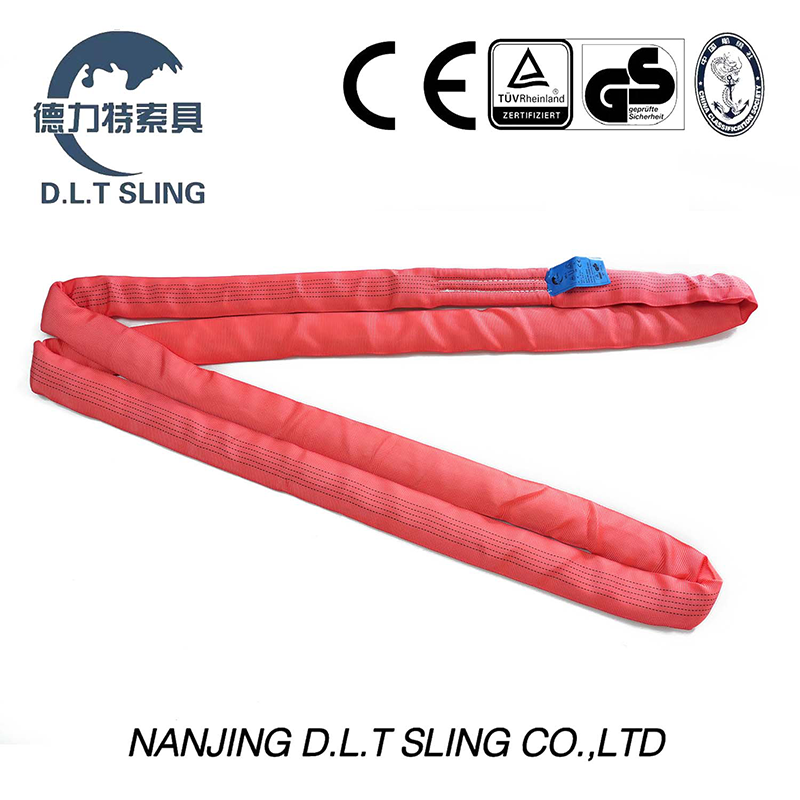

L"anatomie et la mécanique d"une écharpe ronde

Comprendre la structure interne d"un harnais synthétique dicte la façon dont vous l"utilisez sur le terrain. L"équipement présente une conception à deux composants composée de fils internes porteurs, appelés noyau, enfermés dans une gaine tubulaire tissée non porteuse. Les fils d"âme internes fournissent la force de levage réelle. Ces fils sont enroulés en continu en boucle. La gaine extérieure protège ces fibres critiques de l"abrasion, de la saleté et de la dégradation causée par les ultraviolets. Cette séparation des éléments porteurs et protecteurs permet à l"élingue de maintenir son intégrité structurelle même si la couverture extérieure subit des éraflures superficielles mineures dues à l"acier brut ou au béton.

En comparant les matériaux, l' élingue ronde en polyester présente des avantages mécaniques distincts par rapport aux alternatives en nylon. Le polyester présente un allongement exceptionnellement faible sous charge, ne s'étirant généralement que d'environ 3 % à sa capacité nominale. Cet étirement minimal offre un contrôle supérieur lors des levages de précision, empêchant la charge de rebondir ou de se déplacer de manière inattendue lorsque la grue prend le poids. De plus, le polyester offre une haute tolérance aux conditions environnementales acides, tandis que le nylon est mieux adapté aux environnements alcalins. Les monteurs doivent vérifier les risques d'exposition chimique sur place avant de sélectionner le matériau de base.

La configuration en boucle sans fin modifie fondamentalement la façon dont l’usure s’accumule sur l’équipement. Étant donné que la conception est continue, les monteurs peuvent faire pivoter l"élingue à chaque levage. Cette rotation évite une usure localisée au niveau du crochet de la grue ou des points de contact de la charge, répartissant uniformément la friction sur toute la longueur de la gaine. Les élingues à œil fixe obligent l"utilisateur à charger exactement les mêmes points d"appui à plusieurs reprises, ce qui entraîne un retrait prématuré. La conception en boucle continue prolonge directement la durée de vie opérationnelle du matériel de gréement.

Le poids du matériau a un impact significatif sur l’ergonomie de manipulation sur le chantier. Les fibres synthétiques offrent un rapport résistance/poids exceptionnel. Le déploiement d’une élingue synthétique de grande capacité nécessite beaucoup moins d’effort physique que la manœuvre d’une élingue en câble métallique ou en chaîne en alliage de capacité équivalente. Cette réduction de poids minimise la fatigue du monteur, diminue le risque de blessures musculo-squelettiques et accélère les phases d"installation et de démontage des opérations de levage complexes. Un seul monteur peut facilement transporter une boucle synthétique d"une capacité de 20 000 livres sur son épaule, alors qu"une chaîne équivalente nécessiterait un chariot élévateur juste pour la déplacer à travers la cour.

Applications principales : à quoi servent les élingues rondes ?

Le principal avantage de cet équipement de gréage réside dans sa capacité à s"adapter aux géométries irrégulières et cylindriques. Lorsqu"une tension est appliquée, la gaine tubulaire s"aplatit, permettant aux fils internes de s"étendre et de s"agripper autour de formes non uniformes. Cette action mécanique crée une large surface d’appui contre les tuyaux, les pièces usinées et l’acier de construction. Les câbles métalliques traditionnels ont tendance à exercer une charge ponctuelle sur des surfaces irrégulières, ce qui peut faire glisser la charge ou induire des forces d"écrasement sur le matériau soulevé. L"effet d"aplatissement augmente également le coefficient de friction entre l"élingue et la charge, offrant ainsi une adhérence beaucoup plus sûre sur les surfaces lisses comme les tuyaux en PVC ou les arbres en acier fraisé.

La protection des surfaces délicates et finies est une autre application critique. La nature douce et non marquante de la gaine synthétique en fait le choix idéal pour soulever des équipements peints, des arbres en métal poli ou des charges composites facilement écrasées. Les élingues à chaîne et les câbles métalliques rayent, creusent ou bosselent facilement les produits finis, ce qui entraîne des reprises coûteuses ou des matériaux rejetés. La couverture synthétique souple agit comme un tampon, répartissant la force de levage sans compromettre l"intégrité de la surface de la charge utile. Par exemple, lors du levage d"un boîtier de générateur fraîchement peint, une boucle synthétique garantit que le revêtement reste intact depuis le sol de l"usine jusqu"au support d"installation.

L"exécution d"attelages étrangleurs à des angles de levage serrés nécessite un équipement capable de se plier brusquement sans subir de dommages internes. La flexibilité inhérente de la boucle continue permet une prise hautement sécurisée à 360 degrés dans un attelage ras du cou. Les câbles métalliques rigides résistent à la flexion et ne parviennent souvent pas à s"étouffer fermement contre la charge, tandis que les élingues à sangle large peuvent se regrouper et subir une tension inégale sur toute leur largeur. La conception tubulaire s"adapte naturellement aux angles de levage peu profonds et serrés, assurant une répartition uniforme de la tension sur tous les fils d"âme internes.

1. Passez l"élingue autour de la charge à soulever.

2. Enfilez une extrémité de la boucle dans l’autre extrémité pour créer l’étranglement.

3. Tirez fermement sur l"extrémité libre pour vous assurer que la gaine s"aplatit uniformément contre la surface de chargement.

4. Ajustez le point d"étranglement pour qu"il repose naturellement sans tordre les fils internes.

5. Appliquez une tension lente avec la grue pour régler l"attelage avant d"exécuter le levage complet.

Compatibilité matérielle : connexion des élingues rondes au matériel de gréement

L’interface entre les fibres synthétiques et le matériel de gréage en acier nécessite une évaluation minutieuse. Les élingues synthétiques se comportent différemment des élingues en acier lorsqu"elles sont associées à des crochets, des manilles et des maillons principaux. Étant donné que l"élingue s"aplatit sous la charge, le point de connexion doit offrir une largeur adéquate et une surface d"appui lisse pour empêcher les fils internes de se regrouper, de se croiser ou de subir une tension inégale. Si la quincaillerie est trop étroite, les fils extérieurs subissent l"essentiel de la charge tandis que les fils intérieurs restent détendus, réduisant considérablement la résistance à la rupture réelle de l"assemblage.

Le choix des manilles a un impact direct sur la sécurité et l’usure. Les manilles de type arc sont fortement recommandées car leur cloche large et arrondie s"adapte au corps aplati de l"élingue. À l’inverse, les manilles étroites de type Pin ou en D forcent le matériau synthétique dans un espace restreint. Cette restriction crée un risque grave de « pincement de la goupille », une condition dans laquelle l"élingue est écrasée ou repliée contre les fils de la manille ou les épaulements pointus de la goupille. Le pincement des broches concentre la totalité de la charge sur une fraction des fils d"âme.

Une configuration appropriée est requise pour placer les élingues dans le bol d"un crochet de grue ou dans un ensemble de maillon principal dédié. Si le crochet est surpeuplé avec plusieurs élingues, les gaines synthétiques remontent sur le loquet du crochet ou reposent sur les bords tranchants du profil du crochet. Les monteurs doivent utiliser du matériel intermédiaire, tel qu"un maillon principal, pour consolider proprement plusieurs pieds d"élingue avant de les connecter au crochet de la grue. Lorsque vous utilisez un maillon maître, assurez-vous que le diamètre interne du maillon est suffisamment grand pour permettre au matériau synthétique de s"étaler naturellement sous tension.

Le rapport D/d dicte les limites de rayon de courbure sûres pour l"équipement. Cette métrique représente le rapport entre le diamètre de courbure du matériel de gréement (D) et le diamètre nominal de l"élingue (d). Ignorer les diamètres minimaux du matériel force les fils internes à se plier trop brusquement autour d"une épingle ou d"un crochet étroit. Cette courbure prononcée provoque un étirement excessif des fils extérieurs tandis que les fils intérieurs se compriment, ce qui entraîne une défaillance du fil interne bien en dessous de la capacité nominale. Consultez toujours les spécifications du fabricant pour connaître le diamètre minimum autorisé du matériel pour le tonnage spécifique que vous soulevez.

Évaluation des configurations d"élingues rondes de levage lourd

Les applications industrielles nécessitent différentes configurations internes en fonction du poids de la charge et du profil de risque opérationnel. Les conceptions à trajet unique consistent en un noyau continu de fils porteurs enfermés dans une seule gaine. Ceux-ci sont standard pour les ascenseurs industriels généraux, offrant des performances fiables pour les tâches quotidiennes de manutention. Cependant, pour des capacités extrêmes, une élingue ronde de levage lourd utilise souvent une conception à trajets multiples.

Les configurations multivoies comportent des noyaux porteurs séparés et redondants logés dans la gaine extérieure. Cette redondance technique offre une marge de sécurité critique lors des ascenseurs complexes de fort tonnage. Si un chemin interne tombe en panne en raison de dommages localisés ou d"une surcharge, les chemins intacts restants conservent suffisamment de résistance résiduelle pour éviter une chute catastrophique immédiate. Cela permet à l’équipe de gréage d’interrompre le levage en toute sécurité et d’abaisser la charge au sol. De nombreuses conceptions à trajets multiples intègrent également des indicateurs de fibre optique ou des fils indicateurs de surcharge qui dépassent de la gaine. Si le harnais est surchargé, ces fils indicateurs s"enclenchent et se rétractent à l"intérieur de la housse, fournissant un avertissement visuel clair indiquant que l"équipement a été compromis.

La capacité de charge est visuellement communiquée via un système de codage couleur standard de l’industrie. Les couleurs standard incluent le violet, le vert, le jaune et le beige, chacune correspondant à une gamme de tonnage spécifique. Ce système permet aux monteurs et aux inspecteurs de sécurité d"identifier rapidement à distance la capacité générale de l"équipement. Cependant, les codes couleurs sont strictement une aide visuelle. L"étiquette d"identification du fabricant attachée à l"élingue constitue la seule vérification légale de la limite de charge de travail (WLL). Si l’étiquette est manquante ou illisible, l’équipement doit être immédiatement mis hors service, quelle que soit sa couleur.

Élingues rondes ou élingues Web : un cadre décisionnel en matière de gréage

Le choix entre un gréement synthétique tubulaire ou plat dépend des exigences de flexibilité et de conformité à la charge. La nature tubulaire et flexible de la boucle continue s"adapte exceptionnellement bien aux angles serrés et aux formes irrégulières. Les élingues à sangle plate possèdent un profil rigide et rectangulaire qui ne s"adapte pas facilement aux géométries complexes. Lorsqu"elle est étranglée par une charge cylindrique, une élingue en toile plate peut se replier sur elle-même, provoquant une répartition inégale des contraintes sur sa largeur. La conception tubulaire évite entièrement ce pliage, maintenant une adhérence constante quel que soit le contour de la charge.

La dynamique de l’usure diffère considérablement entre les deux modèles. Les élingues en toile exposent leurs fibres porteuses directement à la charge et au matériel de gréage. Toute abrasion, coupure ou friction de surface dégrade directement la capacité de levage d"une élingue en sangle. En revanche, la conception en boucle continue protège ses fibres porteuses centrales à l’intérieur d’une gaine sacrificielle. Les éraflures de surface sur la veste ne compromettent pas immédiatement les fils internes, offrant ainsi une protection contre l"usure industrielle quotidienne. Vous pouvez faire glisser une gaine tubulaire sur du béton brut et, même si la gaine peut s"effilocher, les fils centraux restent souvent intacts.

Les décisions d’approvisionnement doivent mettre en balance le coût initial par rapport à la durée de vie opérationnelle attendue de l’équipement. Même si les élingues à sangle plate peuvent présenter un prix d"achat initial inférieur, la nature rotative de la boucle continue permet souvent d"obtenir une durée de vie opérationnelle beaucoup plus longue dans les environnements de levage à haute fréquence. Étant donné que les points d"usure peuvent être déplacés à chaque levage, l"équipement se dégrade plus lentement, ce qui réduit la fréquence de remplacement et les temps d"arrêt. Les surintendants du gréement constatent souvent qu"investir dans des conceptions tubulaires réduit leur budget annuel de remplacement du gréement simplement parce que l"équipement survit plus longtemps dans des conditions de terrain difficiles.

Risques de mise en œuvre et conformité en matière de sécurité

Le principal mode de défaillance des gréements synthétiques est la coupe sous tension. Le besoin critique d’une protection des bords ne peut être surestimé. Les fibres synthétiques n’offrent aucune résistance aux arêtes vives lorsqu’elles sont chargées. Les élingues rondes ne doivent jamais être utilisées sur des bords tranchants, abrasifs ou non protégés sans manchons résistant aux coupures ou sans coussinets d"angle robustes. Un « bord tranchant » est défini non seulement comme un bord tranchant, mais aussi comme tout bord dont le rayon est inférieur à la spécification requise pour l"élingue utilisée. Même le bord apparemment terne d’une poutre en I peut trancher une veste synthétique entièrement chargée en quelques secondes.

Les contraintes environnementales dictent où et comment l"équipement peut être déployé. Les matériaux en polyester standard ont un seuil de température maximale de 194°F (90°C). L"exposition à des sources de chaleur au-dessus de cette limite fait fondre, fusionner ou perdre la résistance à la traction des fibres. De plus, une exposition prolongée aux UV dégrade les fibres synthétiques au fil du temps, les rendant cassantes. Les monteurs doivent également vérifier les incompatibilités chimiques, car certains solvants, agents de blanchiment ou acides concentrés détruiront rapidement les fils porteurs. Rangez toujours l’équipement synthétique dans un casier à gréement frais, sec et sombre lorsqu’il n’est pas utilisé.

Le strict respect des critères d’inspection OSHA et ASME B30.9 est obligatoire. Les monteurs doivent effectuer une inspection avant utilisation avant chaque levage. L"inspecteur doit rechercher des indicateurs de dommages spécifiques qui compromettent l"intégrité structurelle de l"engrenage.

1. Vérifiez la présence et la lisibilité de l"étiquette du fabricant, en vous assurant que la CMU est clairement indiquée.

2. Inspectez toute la longueur de la veste à la recherche de trous, de déchirures ou d"accrocs qui exposent les fils internes de l"âme.

3. Recherchez tout signe de brûlures acides ou caustiques, qui apparaissent sous forme de taches décolorées ou cassantes.

4. Recherchez des éclaboussures de fusion, de carbonisation ou de soudure sur le couvercle.

5. Recherchez sur toute la longueur du harnais les points durs ou les zones fragiles qui indiquent des dommages causés par la chaleur interne ou une dégradation chimique.

6. Examinez les coutures sur la couverture pour déceler des fils cassés ou usés.

Si les fils d"âme sont visibles à travers la veste, l"élingue est morte. Il n’existe aucun processus de réparation pour un noyau compromis. Le matériel doit être coupé en deux pour éviter toute réutilisation accidentelle et jeté à la benne.

Pour garantir une mise en œuvre sécuritaire, consulter les tableaux de charges spécifiques du fabricant pour les réductions d"angle. Auditez vos applications de levage actuelles pour identifier les risques potentiels liés aux bords et procurez-vous une protection appropriée contre les coupures. Pour les tonnages extrêmes ou les levages très critiques, contactez un spécialiste du gréage certifié pour concevoir des configurations d"élingues multi-voies personnalisées.

FAQ

Q : Quelle est la différence entre une élingue en toile et une élingue ronde ?

R : Une élingue en toile présente une construction plate et tissée dans laquelle les fibres porteuses sont directement exposées à la charge. Une élingue ronde utilise une gaine tubulaire qui entoure et protège les fils d"âme porteurs internes. La conception tubulaire offre une plus grande flexibilité et s’adapte mieux aux formes irrégulières.

Q : Une élingue ronde en polyester peut-elle être utilisée dans un attelage ras du cou ?

R : Oui, ils sont très efficaces dans les attelages étrangleurs car leur nature souple leur permet de saisir fermement la charge. Cependant, l’utilisation d’un attelage étrangleur réduit considérablement la limite de charge de travail par rapport à un attelage vertical. Consultez toujours l"étiquette du fabricant pour connaître la capacité étouffée.

Q : Comment savoir quand retirer une élingue ronde ?

R : Mettez immédiatement l"équipement hors service si l"étiquette du fabricant est manquante ou illisible. D"autres critères de rejet critiques incluent des trous ou des déchirures dans la gaine qui exposent les fils d"âme, des brûlures chimiques, une fonte, une carbonisation ou des coutures cassées dans la gaine.

Q : Quelles manilles de gréement conviennent le mieux aux élingues rondes ?

R : Les manilles de type arc sont le matériel préféré. La cloche large et arrondie d"une manille de type arc s"adapte à la largeur aplatie du matériau synthétique sous charge, empêchant ainsi le regroupement et le pincement qui se produisent lors de l"utilisation de manilles étroites de type broche.

Q : Quel est le rapport D/d pour les élingues rondes ?

R : Le rapport D/d est le diamètre du matériel de gréement (D) divisé par le diamètre nominal de l"élingue (d). Le maintien d"un rayon de courbure approprié empêche les fils internes de se plier trop brusquement, ce qui pourrait provoquer une tension inégale et une défaillance prématurée des fibres.

Q : Les élingues rondes sont-elles sécuritaires pour le levage de charges lourdes ?

R : Oui, ils sont conçus pour des capacités extrêmes. Les conceptions à trajets multiples offrent des noyaux porteurs redondants pour une sécurité accrue lors des levages lourds. Cependant, ils sont très sensibles aux coupures et doivent toujours être utilisés avec une protection des bords technique.

Q : Que signifient les couleurs sur une écharpe ronde ?

R : Les couleurs représentent un système de codage standard de l’industrie utilisé pour identifier rapidement la capacité générale de l’équipement. Bien qu"utile pour une identification visuelle rapide, l"étiquette du fabricant constitue la seule vérification légale de la limite de charge de travail.
