Comment mesurer une écharpe ronde ?

Un mauvais calcul des dimensions de l’équipement de gréage est le principal catalyseur de charges déséquilibrées, de chutes catastrophiques et d’incidents graves de sécurité sur le lieu de travail. Les équipes d"approvisionnement et de gréage confondent souvent la circonférence totale d"une élingue avec sa longueur utile. Cette erreur fondamentale entraîne une sélection incorrecte de l"équipement, des configurations d"attelage compromises et des violations immédiates des normes OSHA et ASME sur le chantier. Lorsqu"un plan de levage spécifie une exigence précise de hauteur libre, une erreur de dimensionnement, même de quelques centimètres, peut déplacer le centre de gravité, imposant une contrainte extrême sur les composants individuels du gréement et mettant en danger l"ensemble de l"équipage.

Ce guide fournit un cadre technique pour mesurer avec précision une élingue ronde . Nous ferons la distinction entre la circonférence et la longueur effective, évaluerons les tolérances dimensionnelles et établirons des protocoles pour garantir des opérations de levage aériennes sûres et conformes. En normalisant les pratiques de mesure, vous éliminez les incertitudes et protégez le personnel des dangers liés aux équipements de gréage mal assortis.

• Norme de mesure : La norme industrielle en matière de dimensionnement est la longueur effective de l"élingue ronde (EWL), mesurée de bout en bout lorsque l"élingue est posée à plat, et non la circonférence totale de la boucle.

• Impact sur la configuration : Une mesure précise de la longueur est essentielle pour calculer les angles d"élingue et les multiplicateurs de tension, en particulier dans les attelages à panier et à étranglement où la longueur dicte directement la capacité de charge.

• Protocole de conformité : les normes ASME B30.9 dictent des tolérances strictes pour les variations de longueur ; les élingues qui s"étendent au-delà des spécifications du fabricant ou qui manquent d"étiquettes de dimensionnement lisibles doivent être immédiatement mises hors service.

• Variables du matériau : les fils d"âme en polyester présentent un étirement minimal (généralement 3 %), mais cet allongement doit être pris en compte dans les calculs de hauteur libre pour les levages de précision.

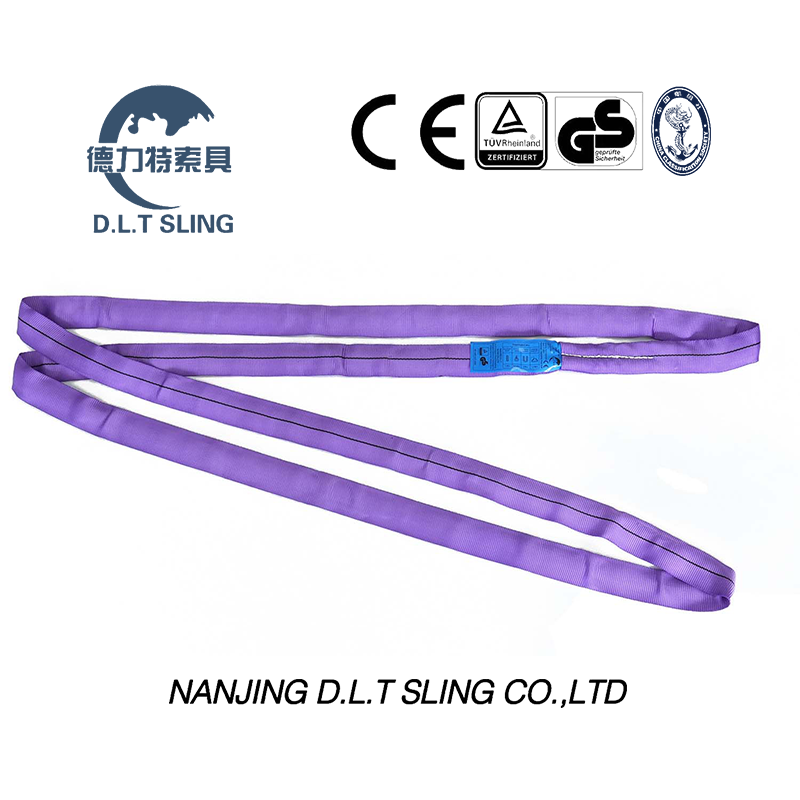

L"anatomie d"une écharpe ronde sans fin

Pour mesurer avec précision l’équipement de gréage, vous devez d’abord comprendre sa construction interne. Une élingue ronde sans fin est fabriquée à l'aide d'une boucle continue de fil porteur, généralement en polyester haute ténacité. Cette conception à boucle continue offre une résistance et une flexibilité exceptionnelles, permettant à l'élingue de s'adapter étroitement à la charge. Étant donné que les fils d'âme sont enroulés en continu, l'élingue n'a pas de points d'usure fixes. L'utilisateur peut faire pivoter les points d'appui à chaque levage pour répartir l'usure uniformément et prolonger la durée de vie opérationnelle de l'équipement.

La relation entre le noyau interne et l"enveloppe extérieure est essentielle pour la mesure et l"inspection. La gaine tubulaire tissée sert uniquement à protéger et à consolider les fils d"âme ; il ne supporte aucune charge pendant un levage. Par conséquent, toute mesure prise doit refléter le comportement et l’extension des fibres porteuses internes, et pas seulement de l’enveloppe externe. Si la veste se plie ou se tord pendant la mesure, cela peut raccourcir artificiellement la longueur apparente de l"élingue, conduisant à des données inexactes qui compromettent le plan de levage.

Les normes industrielles utilisent un système universel de codage couleur pour indiquer la limite de charge de travail (CMU) des élingues synthétiques. Bien que ce code couleur fournisse une référence visuelle rapide pour la capacité de charge, il n"offre aucune information concernant les dimensions de l"élingue. S"appuyer uniquement sur la couleur pour la sélection ignore les exigences géométriques de l"ascenseur. Une mesure précise détermine l"adéquation de l"application, garantissant que l"élingue offre la portée nécessaire et maintient des angles de levage sûrs.

Comprendre ces capacités ne représente que la moitié de l’équation. Une élingue jaune évaluée à 8 400 lb verticalement est inutile si elle est trop courte pour atteindre les points d’attache tout en conservant un angle d’élingue horizontal sûr. Les dimensions physiques doivent s"aligner parfaitement sur le poids de la charge et les contraintes spatiales de l"environnement de levage.

Longueur effective de l"élingue ronde par rapport à la circonférence

L’erreur la plus courante et la plus dangereuse lors de l’acquisition d’un gréement est de confondre circonférence et longueur effective. La longueur effective de l'élingue ronde (EWL) est définie comme la distance entre les points d'appui de l'élingue lorsqu'elle est posée à plat et tendue. Mathématiquement, le LEF représente exactement la moitié de la circonférence totale. Lors du montage d'un attelage vertical, l'EWL représente la portée réelle de l'élingue depuis le crochet de la grue jusqu'au point d'attache de la charge.

Le piège circonférentiel se produit lorsque le personnel commande un équipement en fonction de la longueur totale de la boucle plutôt que de la longueur utile. Si un monteur a besoin d"une élingue d"une portée de 10 pieds et commande une élingue « de 10 pieds de circonférence », il recevra un produit d"une longueur effective de seulement 5 pieds. Cette erreur opérationnelle interrompt immédiatement les procédures de levage, entraîne des retards coûteux dans les projets et oblige les équipes à improviser avec un équipement inadéquat, ce qui compromet gravement la sécurité du chantier.

Pour éliminer les problèmes de communication avec les fournisseurs et les erreurs internes, les opérations doivent établir des critères de réussite stricts pour les achats. Standardisez tous les bons de commande internes, les audits d"inventaire et les plans de levage pour spécifier explicitement « Longueur effective ». Formez tous les agents d"achat et les gestionnaires de bancs d"outils à vérifier cette mesure à la réception d"un nouvel équipement. En adoptant universellement l"EWL comme unique mesure dimensionnelle, les organisations évitent les dangereuses inadéquations des équipements de gréage et garantissent que chaque levage commence avec le matériel approprié.

Une communication claire entre le terrain et le bureau des achats est obligatoire. Lorsqu"un monteur demande une élingue de 12 pieds, l"agent acheteur doit confirmer si cela signifie une EWL de 12 pieds ou une circonférence de 12 pieds. L"établissement d"un vocabulaire standardisé dans l"ensemble de l"organisation atténue entièrement ces risques.

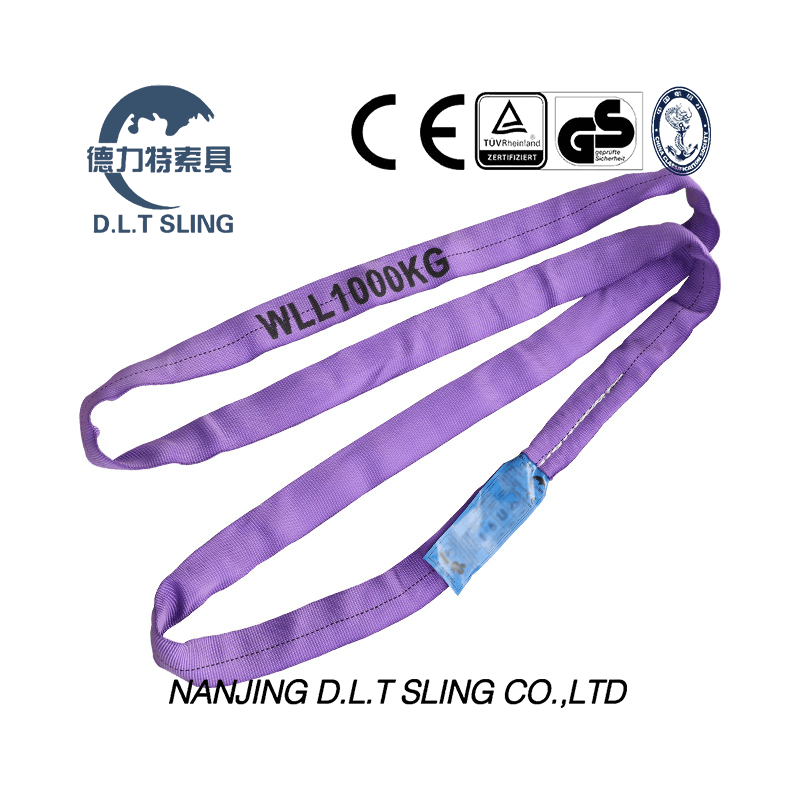

Méthodologie étape par étape : Comment mesurer une élingue ronde

Une mesure précise nécessite le bon environnement et les bons outils. Tenter de mesurer une élingue alors qu’elle pend librement à un crochet ou lorsqu’elle repose en pile donnera des résultats inexacts. Vous avez besoin d’une zone d’inspection propre et sans débris, avec une surface plane suffisamment grande pour accueillir toute la longueur du harnais. Les outils requis comprennent un ruban à mesurer en acier calibré et, pour les élingues de plus grande capacité, des broches de tension ou des crochets pour maintenir les extrémités en toute sécurité tout en tirant l"élingue tendue.

Exécutez la technique de mesure aplatie en suivant ces étapes spécifiques pour garantir la précision :

1. Dégagez une surface plane et propre suffisamment longue pour supporter l"ensemble de l"élingue sans aucun surplomb ni flexion.

2. Posez le harnais complètement à plat sur la surface.

3. Alignez les coutures de la gaine extérieure et lissez le matériau pour vous assurer qu"il n"y a pas de torsions, de nœuds ou de touffes dans les fils internes.

4. Insérez une goupille de tension ou un crochet dans une extrémité de la boucle pour établir un point d"appui fixe.

5. Tirez fermement sur l"extrémité opposée de l"élingue pour éliminer tout le jeu des fils centraux.

6. Mesurez en ligne droite depuis le bord intérieur extrême du premier point d"appui jusqu"au bord intérieur extrême du point d"appui opposé à l"aide d"un ruban en acier certifié.

7. Enregistrez la mesure et comparez-la à l"étiquette du fabricant et aux spécifications de levage requises.

Les inspecteurs rencontrent fréquemment des obstacles qui faussent les mesures. La plus répandue est l’erreur de mou. Ne pas tendre complètement l"élingue entraîne des courbures microscopiques dans les fils d"âme, ce qui donne une mesure qui semble plus courte que la LEM réelle. Un autre problème courant est le piège à veste torsadée. Si la gaine extérieure s"enroule autour de l"âme, elle resserre les fils et les empêche de reposer à plat, masquant ainsi la vraie longueur. Enfin, l"utilisation d"outils incorrects, tels que des rubans de tailleur flexibles en fibre de verre ou en tissu, introduit des variations inacceptables. Ces bandes s"étirent dans le temps ; utilisez toujours un ruban à mesurer en acier certifié pour les inspections du gréage.

Lors de l"évaluation de la mesure, vous devez tenir compte des tolérances de fabrication standard. Les matériaux synthétiques ne sont pas de l’acier usiné ; de légères variations se produisent pendant les processus de tissage et de couture. L"écart de longueur standard autorisé est généralement de ± 1 pouce ou 1 % de la longueur de l"élingue indiquée, selon la valeur la plus élevée. Si un harnais nouvellement acheté ne correspond pas à cette tolérance, rejetez-le. Si une élingue en service dépasse cette tolérance en raison de l"étirement, cela indique une surcharge potentielle et nécessite une évaluation immédiate en vue de son retrait.

Dimensions d"évaluation : dimensionnement des élingues pour des configurations de levage spécifiques

La longueur efficace se comporte différemment selon la configuration d"attelage utilisée pour l"ascenseur. Dans un attelage vertical droit, l"élingue utilise son EWL exact pour connecter le crochet à la charge. Cependant, dans un attelage à panier, l"élingue passe sous la charge, ce qui signifie que le LEM doit s"adapter à la largeur de la charge plus la distance jusqu"au crochet de la grue. Un attelage étrangleur réduit encore plus la portée utilisable, car une partie de la longueur de l"élingue est consommée en s"enroulant autour de la charge et en passant par sa propre boucle pour créer l"étranglement.

La longueur de l"élingue a un impact direct sur l"angle horizontal de l"ascenseur, qui à son tour dicte la tension appliquée au gréement. Lorsque vous utilisez plusieurs élingues pour soulever une seule charge, une longueur inadéquate crée des angles horizontaux peu profonds. À mesure que l’angle entre l’élingue et le plan horizontal diminue, la tension sur l’élingue augmente de façon exponentielle. Une élingue montée à un angle de 30 degrés subit une tension deux fois supérieure à celle d"une élingue montée verticalement. Mesurer et sélectionner avec précision le bon EWL garantit que le gréement maintient un angle de 60 degrés ou plus, minimisant ainsi la contrainte sur l"équipement.

Les assemblages d"élingues multi-branches exigent le plus haut niveau de précision de mesure. Lors du montage de configurations de brides à deux, trois ou quatre brins, les longueurs efficaces de toutes les élingues doivent être identiques. Si une jambe est même légèrement plus courte que les autres, elle supportera une part disproportionnée du poids de la charge. Ce déséquilibre déplace le centre de gravité, provoquant une inclinaison dangereuse de la charge et une surcharge potentielle de l"élingue la plus courte au-delà de sa résistance à la rupture. Mesurez et faites toujours correspondre les élingues avant d"assembler une bride à plusieurs branches.

Risques de mise en œuvre et atténuation : inspection et retrait

Mesurer un harnais ne sert pas uniquement à l"approvisionnement initial ; c"est un élément essentiel des inspections périodiques de sécurité. En mesurant une élingue usagée et en la comparant à la longueur originale imprimée sur son étiquette d"identification, les inspecteurs peuvent détecter un allongement permanent. Les fils de polyester synthétique s"étirent légèrement sous charge (généralement autour de 3 %) mais devraient retrouver leur longueur d"origine une fois la tension relâchée. L"étirement permanent est un indicateur principal d"une charge de choc ou d"un dépassement de la limite de charge de travail. Si une élingue s"est allongée de façon permanente au-delà de la tolérance autorisée par le fabricant, elle a perdu son intégrité structurelle et doit être détruite.

La conformité aux réglementations ASME B30.9 et OSHA dépend d’une identification appropriée. Chaque élingue synthétique doit comporter une étiquette d"identification durable et apposée en permanence détaillant le fabricant, le matériau, les limites de charge de travail pour les différents attelages et la longueur efficace. Si cette étiquette est manquante, déchirée ou illisible, le harnais n"est pas conforme. L"état physique du harnais n"a pas d"importance dans ce scénario ; sans étiquette lisible pour vérifier ses spécifications, l"élingue doit être immédiatement mise hors service.

Tout en mesurant la longueur, le personnel doit simultanément effectuer une inspection tactile et visuelle de l"intégrité de la veste. La veste protège le noyau porteur. Recherchez des accrocs, des perforations, des déchirures, des brûlures chimiques, des éclaboussures de soudure ou une dégradation grave due aux UV. Si la veste est compromise au point où les fils de l"âme interne sont exposés, l"élingue n"est plus sûre à utiliser. L"exposition du noyau signifie que les fibres porteuses sont vulnérables à l"abrasion et aux coupures, réduisant considérablement la capacité de l"élingue.

Pour garder le contrôle de votre inventaire de gréements, mettez en œuvre un registre formel de gréements et un journal de vérification. Établissez une référence en enregistrant la LEM mesurée initiale de chaque nouvelle élingue à sa réception, avant sa mise en service. Mettez en œuvre un calendrier d"inspection périodique suivi en série, exigeant que des personnes compétentes mesurent et enregistrent les écarts dimensionnels au fil du temps. Cette approche basée sur les données normalise le seuil de mise à la retraite immédiate, éliminant ainsi les conjectures subjectives des inspections de sécurité.

Conclusion

Mesurer avec précision l’équipement de gréage est une condition préalable non négociable pour un levage aérien en toute sécurité. S"appuyer sur des hypothèses concernant la circonférence par rapport à la longueur effective introduit un risque inacceptable pour votre personnel et votre charge. En comprenant l"anatomie des engins de levage synthétiques et en appliquant des techniques de mesure strictes et standardisées, vous garantissez que chaque ascenseur utilise le matériel approprié configuré aux angles appropriés.

Lors de l"évaluation de votre inventaire actuel de gréements, donnez la priorité aux équipements provenant de fabricants qui fournissent des étiquettes d"identification très durables, apposées en permanence avec des spécifications EWL claires. Un marquage clair évite les erreurs sur le terrain et rationalise le processus d’inspection. Prenez les mesures suivantes pour sécuriser vos opérations de levage :

• Effectuez un audit immédiat de tous les équipements de gréage actifs pour vérifier les longueurs étiquetées par rapport aux mesures physiques réelles.

• Mettez en quarantaine et détruisez toutes les élingues dépourvues d’étiquettes d’identification lisibles ou présentant un allongement permanent au-delà des tolérances admissibles.

• Établir un protocole de formation standardisé pour tout le personnel impliqué dans la planification des ascenseurs, en mettant l"accent sur la distinction entre circonférence et longueur efficace.

• Mettez à jour toute la documentation d"approvisionnement pour exiger explicitement les spécifications de « Durée effective » pour les commandes futures.

FAQ

Q : Quelle est la longueur efficace d’une élingue ronde ?

R : La longueur efficace, ou EWL, est la distance entre les deux points d"appui de l"élingue lorsqu"elle est posée complètement à plat et tendue. Elle représente la portée de travail réelle du harnais et représente exactement la moitié de la circonférence totale de la boucle continue.

Q : Comment calculez-vous la circonférence d’une élingue ronde sans fin ?

R : Pour calculer la circonférence, mesurez la longueur efficace (LEP) en posant l"élingue à plat et en mesurant d"un bout à l"autre. Multipliez cette mesure par deux. Par exemple, une élingue d’une longueur efficace de 10 pieds a une circonférence de 20 pieds.

Q : Dans quelle mesure une élingue ronde en polyester s"étire-t-elle sous charge ?

R : Les fils à âme en polyester s"étirent généralement d"environ 3 % à leur limite de charge de travail (WLL) nominale maximale. Cet étirement minimal aide à absorber les charges de choc mineures, mais les monteurs doivent tenir compte de cet allongement lors du calcul précis des exigences de hauteur libre pour les levages serrés.

Q : Quelle est la tolérance de longueur acceptable pour les élingues rondes assorties ?

R : La tolérance standard de l"industrie pour la variation de longueur est généralement de ± 1 pouce ou 1 % de la longueur de l"élingue indiquée, selon la valeur la plus élevée. Lors de l"appariement des élingues pour les brides à plusieurs brins, elles doivent respecter cette tolérance étroite pour éviter une charge déséquilibrée.

Q : Comment mesurer une élingue ronde pour un attelage de panier ?

R : Déterminez la longueur efficace requise en mesurant la distance entre le crochet de la grue et la charge, sur toute la largeur inférieure de la charge, et en remontant jusqu"au crochet. Le LEM total requis doit s"adapter à l"ensemble de ce trajet tout en maintenant des angles de levage sûrs.

Q : Pouvez-vous réparer une écharpe ronde si la veste est déchirée mais que la longueur est correcte ?

R : Non. Si la gaine de protection extérieure est déchirée, perforée ou suffisamment abrasée pour exposer les fils d"âme porteurs internes, l"élingue doit être mise hors service et détruite immédiatement. Les réparations sur site de la veste sont strictement interdites par les normes de sécurité.

Q : Pourquoi mon écharpe ronde est-elle plus courte que la longueur imprimée sur l"étiquette ?

R : Une élingue peut mesurer plus courte que sa longueur indiquée si elle n"est pas complètement tendue pendant la mesure, ou si les fils de l"âme interne se sont regroupés en raison d"une gaine extérieure torsadée. Assurez-vous que le harnais est posé à plat, lissé et tendu avant de mesurer.
