L'équipement de gréage constitue le lien essentiel entre un palan et une charge lors de la manutention de matériaux à enjeux élevés. Cette connexion est souvent le point le plus vulnérable de toute opération de levage. La sélection du mauvais équipement présente de graves risques opérationnels et de sécurité. Vous êtes confronté à des chutes de charge, des dommages aux actifs, des violations de la conformité OSHA et des accidents de travail catastrophiques. Ces échecs proviennent généralement de matériaux incompatibles, de risques environnementaux ignorés ou d'une incapacité à tenir compte des angles d'élingue pendant le levage. Ce guide fournit un cadre technique pour évaluer les exigences de charge, comprendre les compromis entre les matériaux et sélectionner l' élingue de levage appropriée pour des applications industrielles spécifiques. En analysant les propriétés physiques de la charge et la dynamique de l'environnement de levage, les opérateurs peuvent exécuter des transferts de matériaux sûrs, conformes et efficaces.
Spécificité de l"application : Les élingues de levage ne sont pas universellement interchangeables ; la sélection doit être dictée par le poids de la charge, la fragilité de la surface, le centre de gravité et les conditions environnementales (chaleur, produits chimiques).
Compromis en matière de matériaux : les élingues synthétiques offrent protection de la charge et flexibilité, tandis que la chaîne et le câble métallique en alliage offrent une durabilité, une résistance à la température et une tolérance à l"abrasion supérieures.
Déclassement de capacité : la limite de charge de travail (WLL) d"une élingue change considérablement en fonction du type d"attelage (vertical, étrangleur, panier) et de l"angle d"utilisation.
Conformité réglementaire : un déploiement sécurisé nécessite le strict respect des normes ASME B30.9, y compris des inspections obligatoires avant utilisation et une bonne lisibilité des étiquettes.
Comprendre les mécanismes fondamentaux de la répartition de la charge est nécessaire pour un gréage en toute sécurité. Une élingue agit comme une interface critique qui transfère le poids d"une charge à une grue ou un palan tout en maintenant l"équilibre et le contrôle. Il absorbe les forces dynamiques générées lors du levage et répartit la contrainte physique sur ses composants porteurs pour éviter toute défaillance structurelle. Lorsque vous installez une charge, vous gérez la physique. L"équipement doit supporter le poids statique et les charges de choc dynamiques introduites lorsque la grue démarre ou s"arrête de bouger.
Une élingue de levage industrielle est déployée pour réaliser quatre actions fondamentales en pratique :
Levage : lever verticalement des charges contre la gravité tout en maintenant un centre de gravité stable.
Déplacement/transfert : déplacement de charges en toute sécurité dans un espace tridimensionnel à travers une installation ou un chantier.
Positionnement : placement et alignement précis de machines lourdes, d"éléments structurels ou de composants délicats.
Sécurisation/Tension : Maintenir les charges statiques pendant les opérations d"assemblage, de fabrication ou de transport.
Un lifting réussi est défini par des critères stricts. Vous n’avez besoin d’aucun déplacement de charge pendant le transport, d’aucun dommage de surface à la charge et vous devez maintenir l’intégrité structurelle de l’élingue et de l’objet hissé. Pour y parvenir, il faut comprendre la terminologie technique clé. La limite de charge de travail (WLL) dicte le poids maximum autorisé que l"équipement peut supporter dans des conditions spécifiques. La résistance à la rupture fait référence au point de défaillance catastrophique lors d"un essai destructif. Le facteur de conception est le rapport entre la résistance à la rupture et la CMU, fournissant une marge de sécurité intégrée. Enfin, le rapport D/d (le diamètre de la charge divisé par le diamètre de l"élingue) détermine l"impact des contraintes de flexion sur la capacité globale de l"élingue.
Pour clarifier davantage les exigences techniques, les opérateurs doivent comprendre comment ces termes interagissent sur le terrain. Si vous ignorez le rapport D/d lorsque vous enroulez un câble métallique autour d"un coin étroit, la contrainte de flexion déformera de façon permanente l"âme métallique. Cela réduit la capacité réelle bien en dessous de la CMU indiquée. Le gréement est une science exacte. Vous ne pouvez pas deviner les poids ni estimer les angles. Vous devez les calculer.
Différents secteurs exigent des solutions de gréage hautement spécialisées basées sur la nature des matériaux manipulés et de l"environnement environnant. Vous ne pouvez pas utiliser la même configuration de montage pour une aciérie que celle que vous utilisez pour une installation de fabrication en salle blanche.
Les gréements robustes sont à la base de la construction moderne. Les opérateurs déploient des élingues de grande capacité pour lever des poutres en acier, des blocs de béton préfabriqués et des matériaux architecturaux lourds. Ces environnements nécessitent des équipements capables de résister aux surfaces abrasives, aux arêtes vives et à une exposition constante aux conditions météorologiques extérieures. Les câbles métalliques et les chaînes en alliage dominent ce secteur en raison de leur robustesse. Lors du levage d"un panneau en béton préfabriqué de 10 tonnes, le gréement doit résister aux bords rugueux du béton et au risque de charges de choc soudaines si le grutier se déplace trop rapidement.
Les mises à niveau des installations et les modifications des chaînes de montage nécessitent de la précision. Le déploiement d'une sangle de levage pour machines est une pratique courante pour le positionnement des machines CNC, des équipements de chaîne de montage et des moteurs industriels sensibles. Les matériaux synthétiques évitent d'endommager les boîtiers délicats, les surfaces peintes et les composants calibrés lors de déménagements complexes d'usines. Si vous utilisez une chaîne pour soulever un boîtier de générateur fraîchement peint, vous détruirez la finition et potentiellement bosselerez le boîtier. Les sangles synthétiques répartissent la pression uniformément, protégeant l'actif.
Ces industries manipulent fréquemment des objets cylindriques et irréguliers. Les opérations impliquent le levage d’appareils de forage lourds, de vannes industrielles, de tuyaux en acier et de grumes brutes. Ces applications s"appuient fortement sur des étranglements pour empêcher le glissement, nécessitant des élingues capables de s"agripper fermement autour de la charge tout en résistant aux forces d"écrasement. En foresterie, un attelage ras du cou est le seul moyen de traîner ou de soulever en toute sécurité une énorme bûche de bois. L"attelage se resserre à mesure que la charge augmente, mordant le bois pour l"empêcher de glisser verticalement.
Les opérations portuaires et les chantiers navals présentent des défis uniques. Le gréement est utilisé pour le chargement et le déchargement de conteneurs d’expédition, de marchandises surdimensionnées et de matériaux de chantier naval. Les équipements de ces secteurs doivent sécuriser efficacement les charges tout en résistant aux environnements marins hautement corrosifs, à l"exposition à l"eau salée et aux forces dynamiques extrêmes liées aux mouvements des navires. Les câbles métalliques galvanisés et les mélanges synthétiques spécialisés sont courants ici pour lutter contre l"oxydation rapide causée par le brouillard salin.
La sélection du bon matériau est la décision la plus critique lors de la planification d’un ascenseur. Chaque matériau offre des propriétés physiques distinctes qui dictent son adéquation à des environnements et à des types de charges spécifiques. Vous devez faire correspondre le matériau au danger.
La chaîne en alliage est la norme pour les environnements à haute température, la fabrication lourde, les opérations de scories et les fonderies. Les chaînes de grade 80 et grade 100 sont les plus courantes dans le gréement industriel. Les principaux avantages incluent une durabilité extrême, une réparabilité grâce au remplacement des maillons individuels et une résistance totale à la dégradation par les UV, aux produits chimiques agressifs et à l"abrasion sévère. Cependant, les compromis incluent un poids mort élevé, le risque de rayer ou d"écraser les charges délicates et un coût d"achat initial plus élevé. Si vous sortez des billettes d’acier d’un four, la chaîne en alliage est votre seule option viable.
Le câble métallique est largement utilisé dans la construction générale, le gréement lourd et les environnements nécessitant un équilibre entre résistance et flexibilité. Elle offre une résistance élevée à la traction, un profil de coût inférieur à celui des chaînes en alliage et une réserve de résistance importante. La force de réserve signifie que plusieurs fils individuels doivent se rompre avant qu"une panne catastrophique ne se produise. Les compromis sont que le câble métallique est susceptible de se tordre, de s"écraser et de subir une corrosion interne. De plus, il est difficile d’inspecter les dommages cachés au cœur. Si un câble métallique se plie gravement, l’intégrité structurelle est définitivement compromise et il doit être jeté.

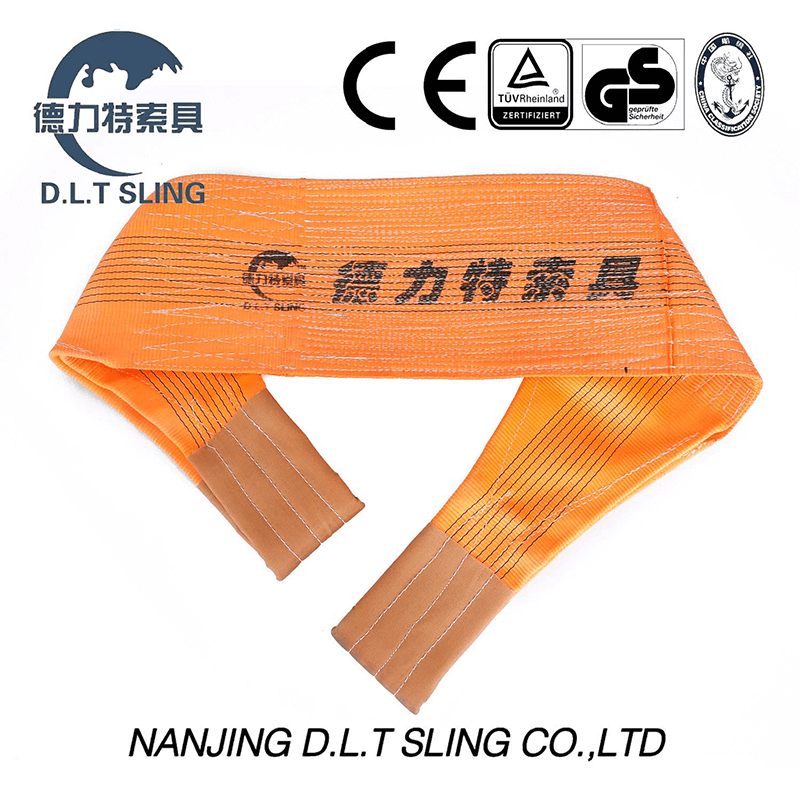

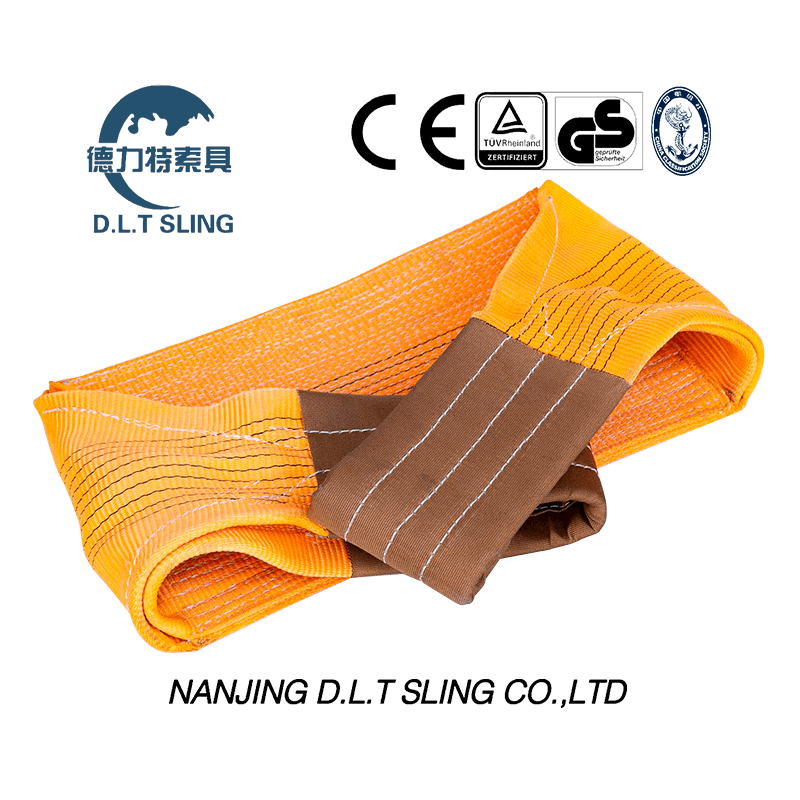

Les élingues en toile synthétique sont conçues pour soulever des charges fragiles, peintes, polies ou facilement rayées. Ils sont légers, très flexibles, s’adaptent facilement à la forme de la charge et sont relativement peu coûteux. Les configurations de conception jouent un rôle majeur dans la sélection. Les harnais de type 3 (Flat Eye & Eye) comportent des yeux sur le même plan que le corps du harnais, adaptés à un usage général. Les configurations de type 4 (Twisted Eye & Eye) comportent des yeux tordus à angle droit, les optimisant spécifiquement pour les attelages tour de cou ou panier. Les principaux compromis incluent une extrême vulnérabilité aux arêtes vives, une dégradation sous une exposition continue aux UV et un faible point de fusion, qui échoue généralement à des températures supérieures à 194°F (90°C).
Les élingues rondes excellent dans le levage d"objets ronds, cylindriques ou très irréguliers comme des tuyaux, des bûches et des arbres usinés nécessitant une prise serrée et à friction élevée. La conception à boucle continue permet aux opérateurs de faire pivoter les points d"usure de manière uniforme sur l"élingue. Ils sont codés par couleur pour une identification rapide de la capacité et offrent une excellente adhérence de la charge avec un glissement minimal. Le principal compromis est que les fils porteurs internes sont cachés à l’intérieur de la gaine tubulaire. Si la gaine extérieure est brisée, perforée ou déchirée, l"élingue doit être immédiatement mise hors service. Vous ne pouvez pas voir les fils centraux, vous devez donc supposer que tout dommage à la gaine compromet l"ensemble de l"unité.
Lorsque vous choisissez entre des options synthétiques, évaluez la surface de contact. Les élingues à sangle plate répartissent le poids sur une surface plus large, réduisant ainsi la pression localisée sur la charge. Les élingues rondes concentrent la charge mais offrent une flexibilité supérieure sous les attelages à étranglement. Pour les charges à fond large et plat, les élingues en sangle offrent une meilleure stabilité. Pour les matériaux groupés ou les charges cylindriques, les élingues rondes offrent une adhérence et une durabilité supérieures contre l"usure.
Type de matériau | Idéal pour | Avantage clé | Vulnérabilité principale |
|---|---|---|---|
Chaîne en alliage | Fonderies, acier lourd, chaleur élevée | Durabilité et réparabilité extrêmes | Poids mort élevé, endommage les charges molles |
Câble métallique | Construction, gréage général | Haute résistance à la traction, résistance de réserve | Pliage, corrosion interne du noyau |
Toile synthétique | Machines, surfaces peintes | Large répartition de la charge, légèreté | Arêtes vives, températures élevées |
Synthétique Rond | Tuyaux, bûches, formes irrégulières | Adhérence supérieure, points d"usure rotatifs | Dommages cachés au noyau en cas de déchirure de la gaine |
La capacité d"un harnais n"est pas statique. Cela change radicalement en fonction de la façon dont il est attaché à la charge et au palan. Vous devez calculer la capacité effective de chaque ascenseur en fonction de la configuration de l"attelage.
L"attelage vertical implique une ligne directe de levage depuis le crochet de la grue jusqu"au point d"attache de la charge. Cette configuration fournit 100 % de la WLL de base. Cependant, il offre un contrôle de charge nul contre la rotation, ce qui le rend inadapté aux matériaux lâches ou déséquilibrés. Si vous soulevez une longue poutre en acier avec un seul attelage vertical au centre, elle tournera de manière incontrôlable.
Un attelage ras du cou consiste à enrouler l"élingue autour de la charge et à la faire passer à travers son propre œil avant de l"attacher au palan. Cette configuration réduit la CMU, généralement de 20 à 25 %, en raison de la contrainte exercée sur le point d"étranglement. Malgré la réduction de capacité, il offre une adhérence supérieure pour les matériaux en vrac, en paquets ou cylindriques. Le point d"étranglement crée une contrainte de flexion importante sur le matériau, ce qui entraîne une baisse de capacité.
L"attelage à panier soutient la charge, les deux œillets de l"élingue étant fixés directement au crochet du palan. Cette configuration double efficacement la CMU d"un seul pied, à condition que l"angle d"élingue reste optimal et que la charge soit parfaitement équilibrée. Si la charge est lourde et large, un attelage à panier offre une excellente stabilité.
L’impact des angles d’élingue ne peut être surestimé. Les angles d"élingue horizontaux multiplient la tension sur les branches de l"élingue. À mesure que l’angle entre la charge et l’élingue diminue, la contrainte augmente de façon exponentielle. Par exemple, soulever une charge avec un angle d"élingue horizontal de 30 degrés double la contrainte sur chaque jambe par rapport à un levage vertical droit. L’incapacité à calculer cette réduction trigonométrique de capacité est l’une des principales causes de défaillances des gréements.
Angle d"élingue horizontal | Multiplicateur de tension (facteur de charge) | Capacité effective restante |
|---|---|---|
90 degrés (verticale) | 1.000 | 100% |
60 degrés | 1.155 | 86% |
45 degrés | 1.414 | 71% |
30 degrés | 2.000 | 50% |
Même l’équipement approprié échouera s’il est déployé sans une atténuation appropriée des risques et sans une prise de conscience environnementale appropriée. Vous devez gérer activement les dangers sur votre chantier.
La protection des bords est une nécessité absolue. L"utilisation d"élingues synthétiques sur des charges présentant des bords tranchants ou abrasifs, telles que des poutres en acier de construction ou des pièces métalliques usinées, nécessite des manchons résistants aux coupures, des patins d"usure ou des protections d"angle. Sans protection des bords, une élingue synthétique peut se rompre sous tension en quelques secondes. Un bord tranchant n’est pas seulement une lame de rasoir ; dans le gréement, une arête vive est tout coin dont le rayon est inférieur à l"épaisseur de l"élingue.
La dégradation de l’environnement doit être gérée activement. Le nylon et le polyester réagissent différemment à l"exposition aux produits chimiques. Le nylon est détruit par les acides, tandis que le polyester est dégradé par les alcalis. Les opérateurs doivent vérifier la compatibilité des matériaux avant de procéder au levage dans les usines chimiques. Les températures extrêmes dictent également le choix des matériaux, car les fibres synthétiques fondront ou deviendront cassantes en dehors de leurs plages de températures spécifiées. Si vous utilisez une élingue en polyester standard à proximité d"une opération de soudage, les projections de soudure brûleront directement à travers les fibres porteuses.
L"inspection et la conformité sont strictement régies par les normes ASME B30.9. Les critères de rejet obligatoires exigent la mise hors service immédiate pour des défauts spécifiques. Les inspections avant utilisation ne sont pas négociables. Vous devez physiquement passer vos mains sur l’équipement pour vérifier les dommages cachés.
Vérifiez l"étiquette d"identification. Si l’étiquette est manquante ou illisible, mettez immédiatement le harnais hors service.
Inspectez les dommages thermiques. Recherchez la fusion, la carbonisation ou les brûlures par projections de soudure sur les matériaux synthétiques.
Examinez les dommages chimiques. Les brûlures acides ou caustiques décoloreront et affaibliront les fibres.
Recherchez des coupes structurelles. Tout accroc, perforation, déchirure ou coupure dans le matériau porteur impose un rejet immédiat.
Vérifiez l"intégrité du matériel. Inspectez tous les crochets, anneaux et raccords fixés pour déceler toute déformation, fissure ou usure excessive.
Les meilleures pratiques de stockage ont un impact direct sur la longévité des équipements. Un stockage approprié implique de maintenir les harnais hors du sol, de les suspendre dans des environnements propres et secs et de les stocker à l"abri de la lumière UV directe, de la chaleur extrême et de l"humidité. Cela empêche la pourriture, la corrosion et la dégradation des fibres, prolongeant ainsi le cycle de vie de l"équipement. Laisser un gréement synthétique à l’arrière d’une camionnette exposée au soleil et à la pluie détruira sa capacité en quelques mois.
L’équipement de levage approprié n’existe pas en vase clos. La sélection dépend entièrement des caractéristiques spécifiques de la charge, du centre de gravité et des dangers présents dans l"environnement de levage. Une approche systématique de l’évaluation évite les pannes catastrophiques et garantit l’efficacité opérationnelle. Vous devez adapter le matériau au danger, calculer les angles et protéger l’équipement des arêtes vives.
Calculez votre poids de charge maximum et déterminez le centre de gravité exact avant de sélectionner un équipement de gréage.
Évaluez votre environnement de levage pour détecter l"exposition aux produits chimiques, les températures extrêmes et les risques abrasifs afin de choisir le matériau approprié.
Consultez les tableaux de charge du fabricant pour calculer la réduction exacte de la capacité en fonction du type d"attelage et des angles d"élingue prévus.
Mettre en œuvre des inspections obligatoires avant utilisation basées sur les critères de rejet ASME B30.9 pour détecter les équipements endommagés avant un levage.
Faites appel à un spécialiste du gréage certifié pour concevoir un plan de levage formel pour tout levage complexe, déséquilibré ou critique.
R : Une élingue en toile présente une construction tissée plate qui répartit le poids sur une surface plus large. Une élingue ronde se compose de boucles de fil porteuses continues enfermées dans une gaine tubulaire de protection, offrant une flexibilité et une adhérence supérieures pour les objets cylindriques.
R : Les harnais à œil plat ont des boucles sur le même plan que le corps du harnais. Les élingues à œil torsadé ont des boucles qui se placent naturellement à un angle de 90 degrés par rapport au corps, ce qui les rend idéales et beaucoup plus faciles à configurer pour les attelages tour de cou et panier.
R : Sélectionnez des matériaux synthétiques comme le polyester ou le nylon pour éviter de rayer les boîtiers d"équipement délicats ou les surfaces peintes. Assurez-vous de calculer avec précision le centre de gravité de la machine pour éviter tout déplacement et utilisez une protection des bords sur tous les coins métalliques pointus.
R : Les élingues doivent être retirées immédiatement si elles répondent aux critères de rejet de l"ASME. Cela inclut les étiquettes de capacité manquantes ou illisibles, les coupures graves, les accrocs, les brûlures acides, la fonte thermique, les fils cassés ou les maillons de chaîne étirés.
R : Les élingues à chaîne en alliage peuvent souvent être réparées en remplaçant les maillons endommagés, puis recertifiées par des tests de preuve. Toutefois, les toiles synthétiques et les élingues rondes endommagées ne peuvent pas être réparées ; ils doivent être détruits et remplacés pour assurer la sécurité.
R : À mesure que l"angle horizontal entre la charge et l"élingue diminue, la tension sur les jambes de l"élingue augmente de façon exponentielle en raison des forces trigonométriques. Un angle de 30 degrés double efficacement la contrainte exercée sur le harnais par rapport à un levage vertical.
R : Un attelage étrangleur à double enroulement est la configuration la plus sûre pour les charges cylindriques comme les tuyaux et les bûches. La double enveloppe assure un contact à 360 degrés, créant une friction maximale et empêchant la charge de glisser hors de l"élingue.
