Comment les élingues rondes sont-elles mesurées ?

Un mauvais calcul des dimensions de l’équipement de gréage entraîne de graves conséquences opérationnelles sur n’importe quel chantier. Les déséquilibres de charge, les défaillances structurelles et les chutes de charges sont souvent dus à une erreur de dimensionnement commise avant même le début de l"ascenseur. Un problème répandu dans l"industrie est la confusion entre la mesure de la circonférence d"une élingue synthétique et sa longueur de travail réelle. Ce malentendu fondamental entraîne régulièrement des erreurs d"approvisionnement critiques, des retards de projets coûteux et des plans de levage hautement compromis qui mettent le personnel en danger.

Les professionnels du gréage ont besoin d"un cadre standardisé et fondé sur des preuves pour mesurer, spécifier et vérifier chaque élément d"équipement de levage. La mise en œuvre de protocoles de mesure stricts garantit la conformité aux normes ASME B30.9 et OSHA. En maîtrisant ces techniques, vous garantissez une géométrie de levage précise, maintenez l’intégrité des équipements et protégez votre équipage lors de levages aériens complexes. Une mesure précise n’est pas seulement une exigence d’achat ; c"est la base d"une géométrie de gréement sûre.

• La longueur de travail effective (EWL) est la norme : une élingue ronde est toujours mesurée d"un point d"appui à un point d"appui (d"une pointe à l"autre lorsqu"elle est posée à plat), jamais par sa circonférence totale.

• La circonférence provoque des erreurs de dimensionnement : La commande d"une élingue ronde sans fin en fonction de la circonférence entraînera la réception d"une élingue qui mesure exactement la moitié de la longueur requise.

• Les types d"attelage dictent les exigences de longueur : La longueur de l"élingue ronde requise change considérablement selon que l"application utilise un attelage vertical, un étrangleur ou un panier.

• Des tolérances de fabrication existent : les normes ASME autorisent de légères variations de longueur pendant la fabrication ; la compréhension de ces tolérances évite les faux refus de non-conformité.

• La vérification est une exigence de conformité : une vérification de routine des mesures par rapport à l"étiquette d"identification du fabricant est obligatoire pour garantir la sécurité des opérations de gréage et la gestion du cycle de vie de l"équipement.

Comprendre la longueur de travail effective (LEP) par rapport à la circonférence

La longueur de travail effective (EWL) est la norme de mesure définitive pour les élingues synthétiques. Vous définissez EWL comme la distance linéaire entre les deux points d"appui de traction à traction lorsque l"élingue est sous tension ou posée complètement à plat. Cette mesure dicte la portée réelle de l"élingue lors d"un levage vertical. S"appuyer sur toute autre métrique introduit des variables dangereuses dans la géométrie de votre gréement. Lorsque vous planifiez un levage, la distance entre le crochet de la grue et le point d"attache de la charge dépend entièrement de cette mesure spécifique.

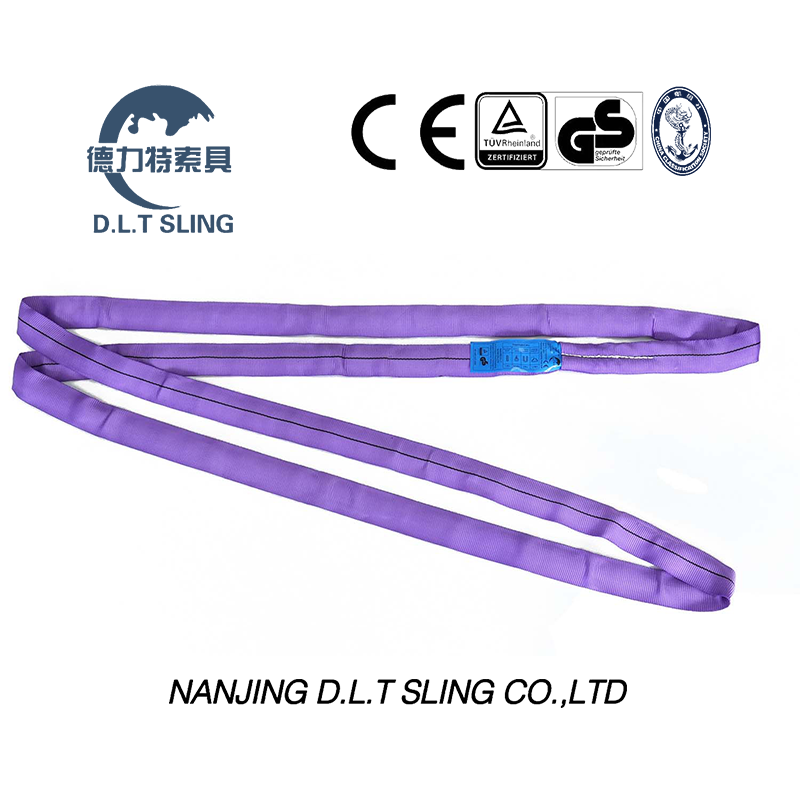

Pour comprendre pourquoi EWL est important, vous devez examiner l'anatomie d'une écharpe ronde sans fin . Ces outils sont constitués d'une boucle continue de fils d'âme en polyester porteurs et à haute ténacité. Une gaine de protection extérieure entoure ces fils centraux. Les fabricants utilisent des revêtements à simple ou double paroi pour protéger les fibres internes de l'abrasion, de la saleté et de la dégradation causée par les UV. Parce que cette veste s'ajuste librement sur les fils centraux, elle se fronce ou se déplace souvent pendant la manipulation. Cet ajustement lâche perturbe les tentatives de mesure physique si vous ne tendez pas d'abord le harnais. La veste elle-même ne supporte aucune charge ; il protège simplement les fils internes qui effectuent le levage proprement dit.

L’erreur de circonférence reste l’erreur la plus courante dans les achats truqués. Mathématiquement, la circonférence d"une boucle continue est exactement le double de son EWL. Si un planificateur de levage spécifie une circonférence de 20 pieds au lieu d"une EWL de 20 pieds, le fournisseur livrera une élingue avec une portée de 10 pieds. Cet échec d"approvisionnement rend l"élingue totalement inutile pour le levage prévu, obligeant les équipes à interrompre les opérations en attendant le remplacement de l"équipement. Sur le terrain, cette erreur se produit fréquemment lorsque les travailleurs utilisent un ruban à mesurer pour enrouler toute la boucle plutôt que de mesurer de bout en bout.

Prenons un scénario dans lequel une équipe doit soulever un gros générateur. Le plan de levage nécessite quatre élingues, chacune ayant une portée de 12 pieds pour maintenir un angle d"élingue horizontal de 60 degrés. Si le service des achats commande des élingues d"une circonférence de 12 pieds, les monteurs recevront des élingues avec une EWL de 6 pieds. Lorsqu’ils tenteront d’attacher le générateur, les élingues seront trop courtes. S"ils forcent la connexion, l"angle horizontal de l"élingue diminuera considérablement, multipliant la tension sur chaque élingue et dépassant potentiellement leur capacité nominale. Cela démontre pourquoi comprendre la différence entre EWL et circonférence est une exigence de sécurité essentielle.

De plus, la construction interne de ces élingues signifie que les fils porteurs doivent partager le poids de manière égale. Lorsque vous mesurez par EWL, vous mesurez la longueur fonctionnelle de ces fils lorsqu"ils sont alignés et tendus. La longueur de la gaine extérieure n"a aucune incidence sur la capacité de levage du harnais. Les monteurs doivent entraîner leurs yeux à ignorer le regroupement de la veste et à se concentrer entièrement sur les points d"appui où l"élingue entre en contact avec le matériel.

Les normes industrielles, notamment ASME B30.9, définissent explicitement la longueur de l"élingue comme la distance entre les points d"appui. Les fabricants construisent, testent et étiquetent leurs produits sur la base de cette définition. Lorsqu"une étiquette indique une longueur de 10 pieds, cela signifie que l"élingue a une EWL de 10 pieds. Tout écart par rapport à cette compréhension crée un décalage entre les spécifications du fabricant et l"application du monteur, conduisant à des pannes inévitables sur le chantier.

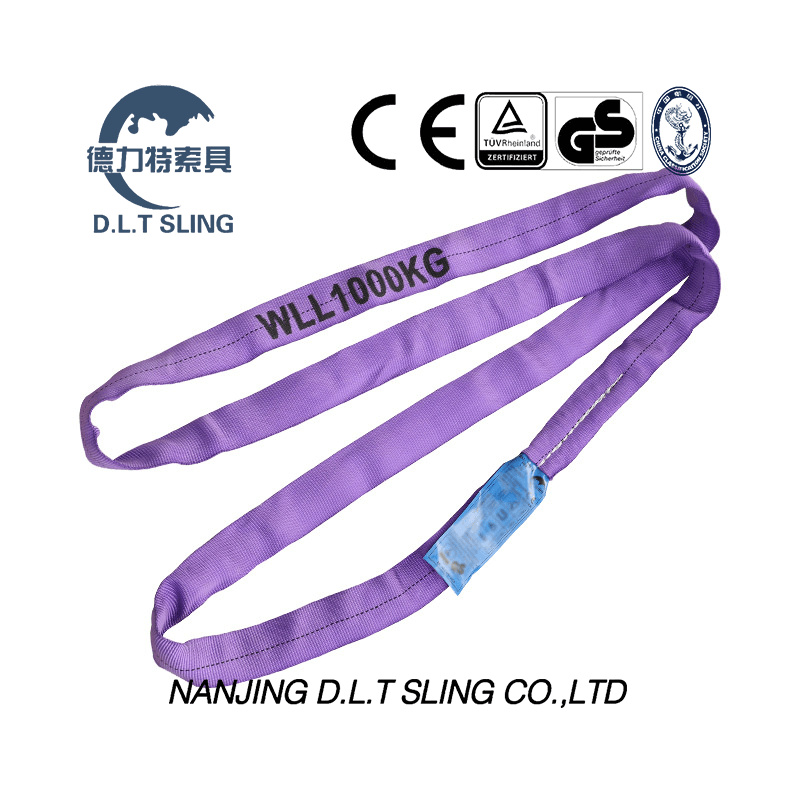

Étape par étape : Comment mesurer une élingue ronde avec précision

Une mesure précise nécessite une préparation appropriée et un environnement contrôlé. Dégagez toujours une surface plane et propre avant de mesurer votre équipement. Cela empêche la gaine de protection de s"accrocher aux débris, d"absorber la saleté ou de subir une contamination chimique provenant des ateliers. Effectuer une inspection visuelle stricte avant la mesure. Vérifiez les déchirures de la gaine, les fils d"âme exposés, les dommages causés par la chaleur, les éclaboussures de soudure et les étiquettes d"identification illisibles. Si l’étiquette est manquante ou illisible, mettez immédiatement le harnais hors service. Vous ne pouvez pas vérifier une mesure par rapport à une balise manquante.

La méthode de mesure à plat « pointe à pointe » est la norme industrielle pour vérifier la longueur des élingues rondes sur le terrain. Suivez ces étapes exactes pour obtenir une lecture précise :

1. Posez l"élingue complètement à plat sur la surface du sol préparée, en vous assurant qu"il n"y a pas de torsion dans le corps.

2. Tirez sur l"élingue tendue aux deux extrémités pour éliminer tout jeu dans la gaine extérieure. Assurez-vous que les fils porteurs internes sont parfaitement droits et alignés.

3. Mesurez la distance linéaire entre le bord extérieur extrême d"une extrémité (la pointe) directement et le bord extérieur extrême de l"extrémité opposée à l"aide d"un ruban à mesurer calibré.

4. Enregistrez la mesure et comparez-la directement à la longueur indiquée sur l"étiquette d"identification du fabricant.

Vous pouvez également mesurer l"élingue sous tension entre deux points de connexion matériels, comme un crochet de grue et une manille. Lorsque vous utilisez cette méthode, mesurez d’un point d’appui à un point d’appui. Vous devez tenir compte du diamètre du matériel de connexion. Soustrayez les dimensions du matériel de votre mesure totale pour isoler le LEM réel du harnais. Cette méthode est souvent préférée pour les élingues usagées, car l"application d"une charge légère aide à redresser les fils internes qui peuvent avoir pris un jeu lors des levages précédents.

Les monteurs doivent également composer avec les tolérances de fabrication standard. Les matériaux synthétiques se déposent et se déplacent naturellement au cours du processus de fabrication. Les normes ASME B30.9 autorisent de légères variations de longueur. Ces tolérances varient généralement de ± 1 % à 2 % de la longueur nominale, ou un nombre défini de pouces pour les élingues plus courtes. Lorsque vous vérifiez une élingue neuve, vérifiez si la longueur mesurée correspond à ces paramètres acceptables avant de la rejeter pour non-conformité.

Par exemple, une nouvelle élingue de 20 pieds peut mesurer 20 pieds et 2 pouces. Cela se situe dans une tolérance standard de 1 % et est parfaitement acceptable pour une utilisation. Cependant, si vous effectuez un levage à plusieurs branches où un nivellement précis de la charge est requis, vous devez faire correspondre les élingues qui ont exactement la même longueur mesurée, quelle que soit la tolérance de fabrication autorisée. Mesurez toujours les élingues par paires ou par ensembles si elles doivent être utilisées ensemble dans un seul arrangement de gréement.

Les facteurs environnementaux peuvent également affecter les mesures physiques. Une humidité élevée ou une exposition à l"eau peuvent provoquer un léger rétrécissement de la gaine de protection, ce qui donne l"impression que le harnais est plus court lorsqu"il est posé à plat. A l’inverse, une utilisation intensive peut provoquer un étirement des fils internes. C"est pourquoi la mesure sous une charge légère fournit souvent la représentation la plus précise de la véritable LEM du harnais lors d"un levage. Documentez toujours vos méthodes de mesure et vos résultats dans les journaux d’inspection de vos équipements.

Dimensions d"évaluation : dimensionnement et spécification de votre ascenseur

Différentes configurations de gréement nécessitent des calculs de longueur spécifiques. Le type d"attelage que vous sélectionnez modifie considérablement la façon dont l"élingue interagit avec la charge et le dispositif de levage aérien. Vous devez calculer la longueur requise en fonction de la géométrie exacte de votre attelage prévu. Une élingue qui fonctionne parfaitement dans un attelage vertical peut être beaucoup trop courte pour un attelage panier sur la même charge.

Vous devez également tenir compte de l’étirement de l’élingue et des propriétés des matériaux lors des levages critiques. Les élingues en polyester standard s"étirent d"environ 3 à 5 % à leur capacité nominale. Si vous êtes confronté à des contraintes de hauteur sous plafond serrées, cet étirement peut entraîner l"atteinte du niveau le plus bas de la charge ou heurter les infrastructures environnantes. Dans les scénarios à faible dégagement, envisagez des fibres hautes performances comme le HMPE ou l"aramide, qui offrent des pourcentages d"étirement nettement inférieurs (généralement inférieurs à 1 %).

Lors du calcul d"un attelage étrangleur, n"oubliez pas que l"élingue doit s"enrouler autour de la charge et passer à travers elle-même. Cela consomme une part importante du LEF. Si vous avez besoin d"une portée de 10 pieds entre le crochet de la grue et le haut de la charge et que la charge mesure 3 pieds de diamètre, une élingue de 10 pieds ne fonctionnera pas. Vous devez ajouter la circonférence de la charge (ou de la partie emballée) à la portée requise pour déterminer le bon EWL à commander.

Les manchons de protection et les coussinets d"usure nécessitent un dimensionnement minutieux. Spécifiez la longueur des manchons coulissants pour couvrir adéquatement tous les points de contact critiques et les arêtes vives de la charge. Assurez-vous que ces manchons ne restreignent pas le mouvement naturel du harnais. Une protection fixe mal dimensionnée peut fausser l"EWL mesurée et créer une tension inégale sur les fils d"âme lors des configurations de gréage. Si un manchon est cousu trop serré, cela empêche les fils internes de s"adapter à la charge, ce qui entraîne une défaillance prématurée.

Tenez toujours compte de la compatibilité matérielle lorsque vous spécifiez la longueur de l"élingue. Les points d"appui de l"élingue doivent s"insérer correctement dans le bol de la manille ou dans la selle du crochet de grue. Si le matériel est trop petit, il regroupera l"élingue, réduisant ainsi sa capacité et modifiant sa longueur effective. Si le matériel est trop grand, il peut aplatir excessivement le harnais. La longueur de l"élingue doit s"adapter au matériel requis sans compromettre l"intégrité des points de connexion.

Risques de mise en œuvre : que se passe-t-il lorsque les mesures échouent ?

Ne pas mesurer avec précision les élingues modifie toute la géométrie de votre gréement. Une élingue trop courte augmente le facteur de tension horizontale. Cela multiplie considérablement les forces de charge appliquées à la fois à l"élingue et au matériel de gréage attaché. Le dépassement de la capacité nominale en raison d"angles d"élingue sévères entraîne fréquemment des défaillances structurelles catastrophiques. Les gréeurs doivent comprendre qu"une élingue plus courte ne change pas seulement la portée ; cela change la physique de l"ensemble de l"ascenseur.

Des longueurs d"élingues incompatibles créent un grave déséquilibre de charge et des problèmes de centre de gravité (CoG). Dans les levages à plusieurs jambes, l"utilisation d"élingues de LEF inégal oblige la jambe la plus courte à supporter une quantité disproportionnée du poids total. Cette répartition inégale de la charge provoque des déplacements brusques du centre de gravité. La charge peut incliner, glisser ou heurter les composants restants du gréage, mettant ainsi en danger toutes les personnes présentes sur le chantier. Même une différence de quelques centimètres entre deux élingues dans une configuration à bride peut surcharger une jambe au-delà de sa résistance à la rupture.

Les échecs de mesure entraînent également des violations de conformité et de marquage. OSHA 1910.184 et ASME B30.9 imposent strictement des étiquettes d"identification précises. Si une mesure physique ne correspond plus à la longueur indiquée sur l"étiquette du fabricant, vous êtes confronté à un problème de sécurité critique. Un allongement inexpliqué indique souvent un étirement important, une exposition à la chaleur ou des dommages structurels internes. Vous devez immédiatement mettre ces élingues hors service pour une inspection professionnelle et une destruction.

Considérez l’impact d’une chute de charge due à une erreur de mesure. Le danger immédiat pour le personnel est la principale préoccupation, mais les effets secondaires sont également dévastateurs. Les charges endommagées, les équipements environnants détruits et les temps d'arrêt prolongés des projets coûtent cher aux entreprises. Les enquêtes réglementaires suite à un incident porteront immédiatement sur les équipements de gréage et le plan de levage. Si les enquêteurs découvrent qu’une élingue ronde n’a pas été correctement mesurée ou spécifiée, la responsabilité incombe directement à la direction du site.

De plus, l’utilisation d’élingues qui se sont étirées au-delà de leurs limites autorisées compromet le facteur de sécurité intégré à l’équipement. Les fabricants conçoivent des élingues avec un facteur de conception de 5 : 1, ce qui signifie que la résistance à la rupture est cinq fois supérieure à la capacité nominale. Cependant, si une élingue s’est considérablement étirée, les fils internes ont probablement subi des dommages microscopiques, réduisant ainsi le facteur de sécurité. Une vérification régulière des mesures est le seul moyen de détecter ces dommages cachés avant qu’ils n’entraînent une panne.

Les modifications sur site pour compenser des longueurs incorrectes sont strictement interdites. Les monteurs ne doivent jamais faire de nœuds dans une élingue synthétique pour la raccourcir, ni tordre l"élingue pour réduire sa portée. Ces actions détruisent l"alignement des fils d"âme et réduisent considérablement la capacité de l"élingue. Si une élingue n"est pas de la bonne longueur, la seule mesure sûre consiste à se procurer l"équipement approprié pour le travail.

Cadre d’approvisionnement : commander la bonne élingue ronde sans fin

La standardisation de vos protocoles de mesure élimine les erreurs d’approvisionnement coûteuses. Établissez des procédures opérationnelles standard (SOP) internes pour vos équipes de gréage. Exiger que tout le personnel demande des élingues de remplacement en utilisant la terminologie standardisée du LEF. Interdisez l’utilisation de mesures de circonférence sur tous les bons de commande, plans de levage et journaux d’inventaire. Une communication claire entre le terrain, le service achats et le fournisseur est essentielle pour acquérir le bon équipement.

Traduisez clairement vos exigences spécifiques en matière d’ascenseurs dans les spécifications du fabricant. Utilisez une liste de contrôle stricte lors de la commande de nouveaux équipements. Précisez le LEF exact requis. Détaillez les capacités verticales, du tour de cou et du panier nécessaires, en notant les exigences standardisées en matière de codage couleur. Choisissez la construction de gaine appropriée, en optant pour des revêtements à double paroi dans les environnements abrasifs. Communiquez toujours les considérations environnementales, telles qu"une chaleur élevée, une exposition chimique ou un risque prolongé d"UV, car ces facteurs dictent le matériau requis.

Évaluez rigoureusement la compétence des fournisseurs avant d’acheter. Collaborez avec des fabricants qui utilisent à la fois le comptage de fil numérique et manuel. Ce processus de double vérification garantit que la capacité interne correspond parfaitement à la longueur spécifiée. Confirmez que le fabricant que vous avez choisi se conforme strictement aux tests ASME B30.9, aux tolérances de fabrication et aux normes d"étiquetage. Demandez une preuve de test pour les équipements de levage critiques.

Lors de la réception d’un nouvel équipement, mettez en œuvre un processus strict d’inspection initiale. Ne placez pas simplement de nouvelles élingues dans la boîte de gréement. Demandez à une personne qualifiée de mesurer le LEM de chaque nouveau harnais pour vérifier qu"il correspond au bon de commande et à l"étiquette d"identification. Vérifiez les tolérances de fabrication. Si une élingue ne correspond pas à l’écart acceptable, renvoyez-la immédiatement au fournisseur. Ce processus d’admission empêche qu’un équipement incorrect n’atteigne le chantier.

Tenir des registres détaillés de tous les équipements de gréage. Suivez la date d"achat, le LEM spécifié, le fabricant et les résultats de toutes les inspections périodiques. Cette documentation est cruciale pour la gestion du cycle de vie. Lorsqu"un harnais approche de la fin de sa durée de vie utile ou lorsqu"il montre des signes d"étirement excessif lors d"une mesure de routine, vous pouvez consulter son historique pour prendre des décisions éclairées concernant son retrait et son remplacement.

Enfin, investissez dans la formation de votre personnel d’approvisionnement. Les acheteurs qui comprennent la différence entre EWL et circonférence sont moins susceptibles de commettre des erreurs de commande. Fournissez-leur des guides visuels et une documentation technique qui expliquent clairement comment l"équipement de gréage est dimensionné et spécifié. Lorsque le service des achats parle le même langage que les monteurs sur le terrain, l’ensemble du processus d’approvisionnement devient plus sûr et plus efficace.

Conclusion

La mesure précise d"une élingue ronde repose entièrement sur la compréhension de la longueur de travail effective (LEP) et sur l"abandon des estimations basées sur la circonférence. En standardisant votre approche de mesure, vous éliminez les erreurs d’approvisionnement et garantissez une géométrie d’ascenseur sûre et équilibrée.

• Effectuez un audit immédiat de votre inventaire actuel de gréements pour vérifier que les mesures physiques de bout en bout correspondent aux étiquettes d"identification.

• Mettez à jour tous les modèles d’approvisionnement internes pour exiger explicitement les spécifications du LEF et interdire les mesures de circonférence.

• Établissez une liste de contrôle d"inspection avant le levage qui oblige les monteurs à vérifier la longueur des élingues et à prendre en compte l"étirement du matériau dans les environnements à faible hauteur libre.

• Évaluez vos fournisseurs de gréements actuels et donnez la priorité à ceux qui adhèrent strictement aux tolérances de fabrication ASME B30.9 et fournissent une documentation technique claire.

FAQ

Q : Comment mesurer une élingue ronde sans fin ?

R : Posez le harnais complètement à plat sur une surface propre, tendez-le pour éliminer tout jeu de la veste et mesurez la distance d"une extrémité à l"autre. Cette mesure d’une pointe à l’autre est la longueur de travail effective (LEP).

Q : Quelle est la longueur utile efficace (LEP) d’une élingue ronde ?

R : EWL est la distance linéaire entre les deux points d"appui d"une élingue lorsqu"elle est sous tension ou posée à plat. Il représente la portée réelle de traction à traction du harnais lors d"un levage vertical.

Q : Pouvez-vous mesurer une élingue ronde par sa circonférence ?

R : Non. Mesurer par circonférence est une erreur courante en matière d"approvisionnement qui entraînera la commande d"un harnais qui fait exactement la moitié de la taille dont vous avez besoin. Mesurez toujours point d’appui par point d’appui (EWL).

Q : Quelle est la tolérance de fabrication standard pour la longueur des élingues rondes ?

R : Conformément aux directives ASME B30.9, les tolérances de longueur de fabrication varient selon le fabricant, mais se situent généralement entre ±1 % et ±2 % de la longueur nominale de l"étiquette (ou une tolérance minimale de ±1 à 2 pouces en fonction de la longueur totale).

Q : Les manchons de protection modifient-ils la longueur de travail effective mesurée d"une élingue ronde sans fin ?

R : Non, les manchons de protection coulissants ne modifient pas le LEF car ils peuvent se déplacer librement le long du corps du harnais. Cependant, une protection fixe ou cousue doit être prise en compte lors de la fabrication sur mesure pour éviter de restreindre les points d"appui.

Q : Les élingues rondes en polyester s’étirent-elles sous charge ?

R : Oui, les élingues rondes en polyester standard s"étirent généralement entre 3 % et 5 % de leur longueur totale lorsqu"elles sont chargées à leur capacité nominale maximale.
