Le gréement industriel comporte des enjeux opérationnels massifs. Une panne d'équipement ou une technique inappropriée entraîne directement des accidents catastrophiques, de graves responsabilités et des temps d'arrêt opérationnels. Faire correspondre le bon appareil de levage à des géométries de charge spécifiques, calculer la tension dynamique et maintenir le strict respect des normes de sécurité telles que l'OSHA et l'ASME présentent des défis complexes sur site. Les opérateurs doivent tenir compte du déplacement des centres de gravité, des arêtes vives et de la dégradation de l'environnement avant d'appliquer une tension sur le crochet de la grue. Ce guide fournit un cadre systématique et fondé sur des données probantes pour sélectionner, inspecter et déployer en toute sécurité une élingue de levage . Nous nous concentrons sur l'atténuation des risques et l'exécution technique, en veillant à ce que vous disposiez des connaissances pratiques nécessaires pour calculer avec précision les limites de charge, choisir les bons matériaux et exécuter des ascenseurs sans compromettre la sécurité ou l'intégrité de la charge.
Le calcul de la charge n"est pas négociable : la capacité de l"élingue n"est pas statique ; Les limites de charge de travail (WLL) diminuent considérablement à mesure que l’angle de levage diminue.
Évitez le levage en un seul point sur des charges instables : l"utilisation d"une seule élingue de levage sur des charges longues, mobiles ou déséquilibrées augmente les risques de glissement et de rotation ; les configurations multi-pieds ou les poutres de flèche sont obligatoires pour le contrôle de la charge.
La spécificité du matériau dicte l"application : Le choix entre une élingue de levage en polyester, un câble métallique ou une chaîne nécessite d"évaluer l"exposition environnementale (produits chimiques, UV, température) et la fragilité de la charge.
L"inspection avant le levage évite les pannes : les étiquettes d"identification manquantes, les micro-déchirures ou les brûlures chimiques nécessitent une mise hors service immédiate.
La protection des bords est obligatoire : les élingues synthétiques nécessitent une protection des bords conçue pour éviter toute rupture sous tension, quelle que soit la netteté perçue de la charge.
L"objectif principal d"un ascenseur sûr consiste à maintenir un contrôle absolu de la charge, à prévenir les défaillances des matériaux et à garantir que le centre de gravité est identifié avec précision avant l"application de la tension. Une opération réussie nécessite de cartographier les caractéristiques physiques de la charge et de les faire correspondre aux limitations mécaniques de votre matériel de gréage. Vous devez évaluer le poids de la charge, les dimensions, l"intégrité structurelle et les conditions environnementales de la zone de levage.
Les calculs de la limite de charge de travail dictent la survie de la configuration du gréement. Vous devez d"abord identifier le poids total du chargement à l"aide de manifestes d"expédition, de dessins techniques ou de balances industrielles. Ne devinez jamais le poids. Une fois le poids total confirmé, divisez ce nombre par le nombre de brins d"élingue supportant activement la charge. Cela fournit la tension de base par jambe avant de prendre en compte les angles.
La localisation du centre de gravité empêche le déplacement ou le glissement hors de l"attelage. Le crochet de la grue doit être positionné directement au-dessus du centre de gravité. Si la charge est asymétrique, les jambes de l’élingue supporteront des portions inégales du poids. La jambe la plus proche du centre de gravité supportera un pourcentage de charge nettement plus élevé, ce qui nécessitera des ajustements de la longueur ou de la capacité de l"élingue. Les monteurs doivent calculer ces forces inégales pour éviter de surcharger une seule jambe.
S"appuyer sur une seule élingue pour des charges longues ou déséquilibrées crée un point pivot dangereux. Cette méthode de levage en un seul point provoque un basculement, une rotation et un glissement catastrophique. Un seul collier de serrage ou un seul attelage de panier ne peut pas contrôler une charge qui a tendance à se déplacer de manière dynamique pendant le transport. Même une légère brise ou un mouvement de grue peut provoquer une vrille incontrôlable.
La transition vers des élingues à brides multi-branches ou l"utilisation de barres d"écartement devient obligatoire pour maintenir un plan stable et de niveau pendant le levage. Les configurations à plusieurs pieds répartissent le poids sur plusieurs points d"ancrage, verrouillant ainsi l"orientation de la charge. Les barres d"écartement empêchent les jambes de l"élingue d"écraser les charges fragiles en maintenant les forces de levage complètement verticales. Cette configuration isole les forces de compression sur la barre d"écartement elle-même, protégeant ainsi la charge utile.
Les matériaux synthétiques offrent des compromis techniques distincts par rapport aux câbles en acier ou aux chaînes en alliage. Les matériaux synthétiques épousent la forme de la charge et absorbent mieux les chocs que l"acier, mais ils sont très sensibles aux coupures et à la chaleur. L"acier offre une durabilité robuste et une résistance aux températures élevées, mais peut écraser les surfaces délicates et est lourd à manœuvrer.

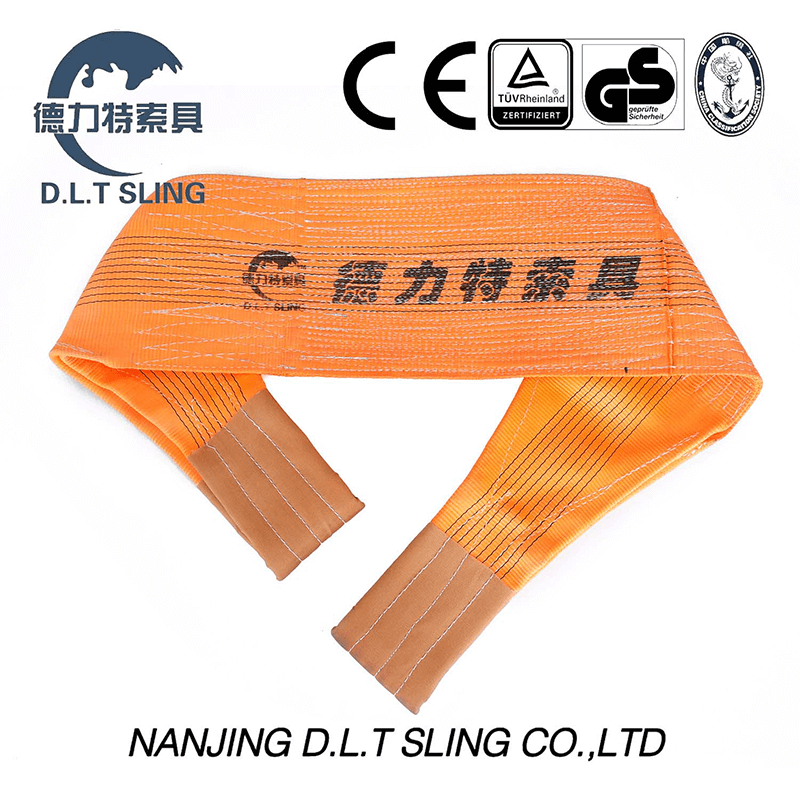

Une élingue de levage en polyester répond parfaitement à des cas d’utilisation spécifiques. Il s'agit de la norme pour la manipulation de charges de surface délicates telles que des pièces usinées ou des équipements peints. Il fonctionne en toute sécurité dans des environnements sans étincelles et offre un rapport résistance/poids exceptionnellement élevé, réduisant ainsi la fatigue du gréeur lors de l'installation. Le polyester présente également des caractéristiques d'étirement inférieures à celles du nylon, offrant un meilleur contrôle de la charge lors du levage initial.

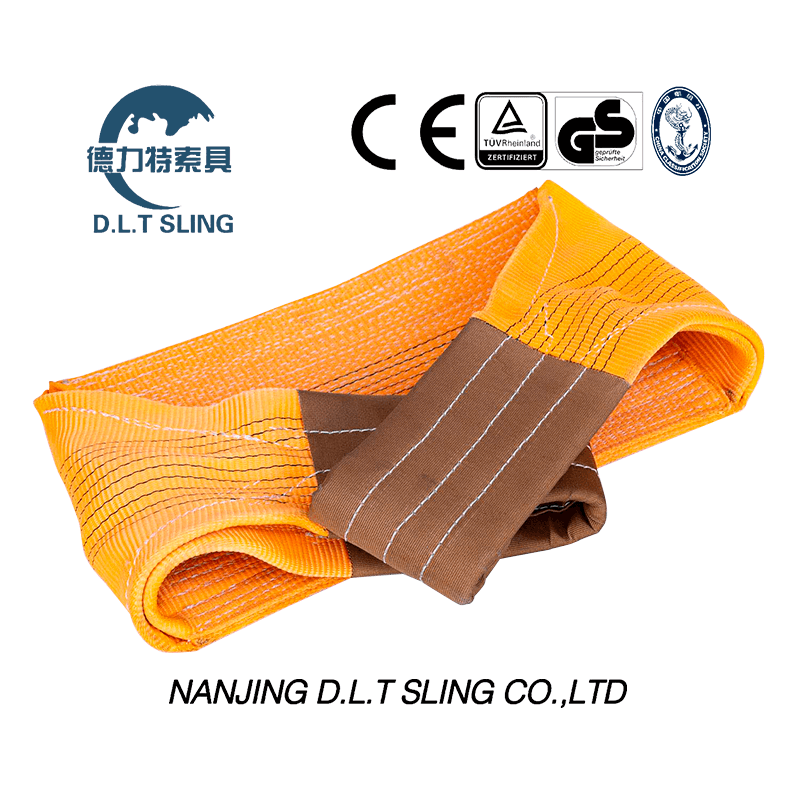

Une sangle plate offre une large surface qui excelle dans la répartition de la charge. Cette large zone de contact évite les écrasements localisés sur les charges fragiles. Cependant, les bords tissés plats sont très sensibles au frottement et aux dommages s’ils ne sont pas correctement protégés. Les opérateurs doivent inspecter attentivement les bords des lisières pour déceler toute usure.
Les élingues rondes comportent une boucle continue de fil porteur enveloppée dans une gaine tubulaire de protection. Cette construction permet à l"utilisateur de faire pivoter les points d"usure entre les ascenseurs, prolongeant ainsi la durée de vie de l"équipement. Les élingues rondes offrent des performances supérieures dans les attelages ras du cou, car la gaine souple s"adapte étroitement à la charge sans se froisser. Les fils internes glissent indépendamment et s"adaptent au contour de la charge.
La méthode utilisée pour attacher l’élingue à la charge modifie drastiquement sa capacité de levage. Les opérateurs doivent comprendre comment différents attelages et angles multiplient les forces de tension. Ignorer ces multiplicateurs entraîne une panne matérielle immédiate.
Les trois configurations d"attelage principales sont verticales, étranglées et panier. Chacun interagit différemment avec la charge et offre différents niveaux de contrôle et de capacité.
Attelage vertical : se connecte directement du crochet de la grue à la charge, en utilisant 100 % de la capacité nominale. Il ne fournit aucun contrôle de rotation.
Attache tour de cou : s'enroule autour de la charge et passe à travers son propre œil. Cette configuration pince le matériau, réduisant généralement la CMU de 20 %. Il offre un meilleur contrôle mais sollicite l'élingue au point d'étranglement.
Attelage à panier : Berce la charge en passant en dessous, les deux yeux étant fixés au crochet de la grue. Lorsque les pieds sont parfaitement verticaux, un attelage de panier peut doubler la CMU d'un seul pied.
La physique des angles d’élingue dicte qu’à mesure que l’angle entre la jambe de l’élingue et le plan horizontal diminue, la tension sur chaque jambe augmente de façon exponentielle. Une charge de 10 000 livres soulevée par deux pieds verticaux exerce 5 000 livres de tension sur chaque pied. Si ces jambes sont écartées selon un angle horizontal de 30 degrés, la tension sur chaque jambe double pour atteindre 10 000 livres.
Les feuilles de calcul de l"industrie utilisent l"angle vertical de l"élingue (l"angle entre le pied de l"élingue et la ligne verticale du crochet de la grue) pour vérifier la tension de travail réelle. Les mesures d"angle horizontal sont également standard. La formule de calcul de la tension horizontale consiste à diviser le poids de la charge par jambe par le sinus de l"angle horizontal. La norme industrielle stricte exige que les opérateurs évitent de soulever des objets avec des angles d"élingue inférieurs à 30 degrés par rapport à l"horizontale afin d"éviter une surcharge de tension catastrophique.
Angle horizontal | Multiplicateur de tension | Effet sur une charge de 1 000 lb (par pied, configuration à 2 pieds) |
|---|---|---|
90 degrés (verticale) | 1.000 | 500 livres |
60 degrés | 1.155 | 577 livres |
45 degrés | 1.414 | 707 livres |
30 degrés | 2.000 | 1 000 livres |
L’exécution d’un levage en toute sécurité nécessite le strict respect des listes de contrôle procédurales. Sauter des étapes lors de la préparation entraîne directement une panne matérielle. L’exécution sur le terrain exige de la discipline et une conscience constante de la situation.
Un processus d’inspection visuelle et tactile obligatoire doit avoir lieu avant chaque levage. Passez vos mains nues sur toute la longueur du matériau synthétique pour détecter les points durcis ou les débris incrustés. Les critères de rejet sont absolus. Vous devez immédiatement mettre l"équipement hors service si vous trouvez des étiquettes de fabricant illisibles, des brûlures acides ou caustiques, une fonte ou une carbonisation, des accrocs, des perforations ou des coutures cassées.
Positionnez parfaitement le matériel de levage au-dessus du centre de gravité pour garantir un levage de niveau. Une fois positionné, vous devez mettre en œuvre des protections de bord techniques. Les manchons, les coins ou les protections magnétiques empêchent le matériau synthétique de se briser contre les bords tranchants de la charge. Le carton ou les chiffons ne constituent pas une protection acceptable des bords. La protection doit être conçue pour résister aux forces de friction et de compression de l"ascenseur.
Soulevez légèrement la charge, à quelques centimètres seulement du sol. Cet ascenseur d"essai vérifie l"équilibre de la charge, confirme le centre de gravité et teste la fonction de freinage de la grue. Si la charge s"incline, abaissez-la immédiatement et ajustez le calage. Établissez des périmètres de sécurité stricts. Assurez-vous qu"absolument personne ne se trouve sous, à proximité ou dans la zone de chute potentielle de la charge suspendue.
Vérifiez les capacités nominales pour la configuration d’attelage spécifique utilisée.
Effectuez des contrôles tactiles pré-levage à 360 degrés sur tous les matériaux synthétiques.
Assurez-vous que les crochets de la grue se ferment complètement et en douceur.
Ne tirez ou ne traînez jamais le matériel de gréage sous une lourde charge reposant sur le sol.
Ne jamais nouer, tordre ou épisser les élingues pour raccourcir leur longueur.
Ne placez jamais la couture ou l’épissure directement sur un point d’appui ou à l’intérieur d’un crochet.
Même des ascenseurs parfaitement calculés peuvent échouer si les facteurs environnementaux ou les forces dynamiques sont ignorés. L’atténuation de ces risques nécessite une gestion proactive de l’environnement de gréage et des contrôles opérationnels stricts.
Une exposition prolongée aux UV détruit les fibres synthétiques, les rendant fragiles et perdant leur résistance à la traction. Les températures extrêmes présentent également de graves risques. Les matériaux synthétiques ne doivent jamais être exposés à des environnements supérieurs à 194°F (90°C). L"exposition aux produits chimiques nécessite une correspondance minutieuse ; le polyester résiste bien aux environnements acides mais se dégrade rapidement lorsqu"il est exposé à des alcalis ou à des substances caustiques. Consultez toujours les tableaux de compatibilité chimique du fabricant avant de monter dans des zones de traitement industriel.
Un chargement par choc se produit lors d’une accélération ou d’une décélération soudaine de la charge. Secousser le palan, laisser tomber la charge rapidement et la rattraper, ou faire glisser le gréement peut multiplier instantanément la force gravitationnelle. Les charges de choc peuvent dépasser instantanément la CMU et provoquer une défaillance catastrophique. Les grutiers doivent effectuer des mouvements fluides et contrôlés, en appliquant progressivement une tension sur le gréement avant le levage. La communication entre le monteur et l’opérateur doit être claire et continue.
Un stockage approprié prolonge la durée de vie de l’équipement et maintient la conformité en matière de sécurité. Stockez tout le matériel de gréage dans des environnements frais, secs et sombres. Accrochez-les sur des supports désignés à l"écart des opérations mécaniques, des étincelles de soudage ou des zones de stockage de produits chimiques. Les garder hors du sol empêche l’absorption de l’humidité et les dommages mécaniques causés par les chariots élévateurs. Mettez en œuvre un système d"enregistrement/départ strict pour suivre l"utilisation et garantir que le matériel endommagé est immédiatement mis en quarantaine.
La sécurité des opérations de levage repose entièrement sur des calculs mathématiques précis des charges, des inspections rigoureuses avant utilisation et l"application correcte des attelages et des angles. Les équipes d"approvisionnement et de sécurité doivent constituer leur inventaire en fonction de la fragilité de la charge, des risques environnementaux et de la CMU requise, en garantissant qu"un mélange de sangles plates et d"élingues rondes est disponible pour une préparation opérationnelle polyvalente.
Effectuez un audit complet de tout le matériel de gréage actuel dans votre installation.
Détruisez et remplacez tous les harnais dont les étiquettes d"identification sont manquantes, illisibles ou endommagées.
Procurez-vous une protection de bord conçue pour vos types de charge spécifiques.
Planifiez une formation de gréage standardisée et documentée pour tous les grutiers et le personnel au sol.
R : Tout d’abord, déterminez le poids total de la charge. Divisez ce poids total par le nombre de branches de l"élingue supportant activement la charge. Enfin, appliquez le multiplicateur d"angle spécifique basé sur l"angle d"élingue horizontal ou vertical pour déterminer la tension réelle par jambe. Les angles plus proches de l’horizontale augmentent considérablement la tension.
R : Une mise au rebut immédiate est requise si vous trouvez des étiquettes d"identification manquantes ou illisibles, des coupures, des trous, des accrocs, des brûlures chimiques, une fonte, une carbonisation ou des coutures cassées dans les épissures porteuses. Tout signe d"usure abrasive qui expose les fils d"âme nécessite également la mise hors service.
R : À mesure que l"angle entre le pied de l"élingue et le plan horizontal diminue, la tension sur l"élingue augmente de façon exponentielle. Des angles plus petits, plus proches de l"horizontale, réduisent efficacement la capacité de levage sûre du matériel. Les levages ne doivent jamais être effectués avec des angles horizontaux inférieurs à 30 degrés.
R : Oui, mais seulement si une protection de bord ou des coussinets d"angle résistants aux coupures sont correctement installés entre l"élingue et la charge. Le matériau synthétique ne doit jamais entrer en contact direct avec une arête vive, car il se briserait sous tension.
R : Une seule élingue n’empêche pas la rotation, l’inclinaison ou le glissement de la charge. Pour les charges longues, lâches ou déséquilibrées, un seul point de pivotement crée une instabilité dynamique. Une configuration multi-élingues ou une barre d"écartement est nécessaire pour maintenir le contrôle et maintenir le niveau de charge.
R : Une élingue ronde comporte une boucle de fil interne continue enveloppée dans une gaine tubulaire de protection, permettant la rotation des points d"usure. Une élingue en sangle plate a une surface plate et tissée qui offre une zone de contact plus large, ce qui est excellent pour répartir la pression sur les charges fragiles.
R : Une inspection visuelle et tactile par l"utilisateur est requise avant chaque utilisation. De plus, des inspections périodiques documentées doivent être effectuées par un professionnel qualifié au moins une fois par an, ou plus fréquemment en fonction de la gravité des conditions de service.
