Comment utiliser une élingue de levage à sangle ?

La manutention industrielle évolue dans un environnement à enjeux élevés. Un gréage inapproprié entraîne fréquemment des chutes de charge, de graves dommages à l"équipement et des blessures catastrophiques sur le lieu de travail. Les responsables des achats et de la sécurité sont confrontés au défi constant de sélectionner le matériel de gréage approprié pour des profils de charge spécifiques. Ils doivent également s’assurer que les opérateurs comprennent parfaitement les limites techniques des matériaux synthétiques. Une mauvaise compréhension des capacités d"attelage ou des angles d"élingue entraîne des manquements immédiats à la conformité et de graves risques pour la sécurité sur le chantier. Ce guide fournit un cadre technique complet pour évaluer, inspecter et déployer correctement les élingues à sangles synthétiques. En suivant ces plans opérationnels, les monteurs et les responsables de la sécurité peuvent garantir le strict respect des réglementations OSHA et des normes ASME B30.9. Vous apprendrez à faire correspondre les propriétés des matériaux aux conditions environnementales, à calculer les limites de charge dynamique en fonction des configurations d"attelage et à exécuter des levages aériens en toute sécurité du début à la fin.

• Les limites de charge de travail (WLL) sont dynamiques : la capacité nominale d"une élingue change considérablement en fonction du type d"attelage (vertical, étrangleur ou panier) et de l"angle de levage.

• Le matériau dicte l"application : la sangle synthétique est idéale pour les charges fragiles ou finies, mais nécessite des protocoles environnementaux et de protection des bords stricts par rapport au câble métallique ou à la chaîne.

• L"inspection n"est pas négociable : des inspections visuelles quotidiennes pour détecter les coupures, la dégradation due aux UV et les étiquettes manquantes sont requises par la loi pour atténuer les risques de mise en œuvre.

• La protection des bords empêche les défaillances : La majorité des défaillances des élingues synthétiques se produisent en raison d"une protection inadéquate contre les coupures aux coins de la charge, et non d"une surcharge.

Évaluation des élingues de levage synthétiques : critères de matériau et de capacité

La sélection d’un mauvais matériau d’élingue ou d’une mauvaise base de capacité garantit un échec opérationnel. Les acheteurs doivent faire correspondre les propriétés physiques de l"élingue au poids de la charge, à la température de la surface et à l"exposition potentielle aux produits chimiques. Un décalage compromet ici toute l’opération de levage avant même que la charge ne quitte le sol. Les monteurs doivent comprendre les spécifications exactes de leur équipement pour éviter une défaillance matérielle catastrophique lors d"un levage.

Clarification de la terminologie : élingues de levage industrielles et sangles de levage athlétiques

Les résultats de recherche brouillent souvent les frontières entre les équipements industriels robustes et les petits bracelets en tissu utilisés pour les entraînements en salle de sport et les soulevés de terre. Ce guide se concentre exclusivement sur les applications de gréage industriel aérien à usage intensif. Nous détaillons l"utilisation de sangles de levage plates synthétiques et d"élingues en toile conçues pour la construction, la fabrication et la manutention de matériaux lourds. Il s’agit d’outils hautement techniques conçus pour déplacer des milliers de kilos, et non d’accessoires de sport destinés à la forme physique personnelle.

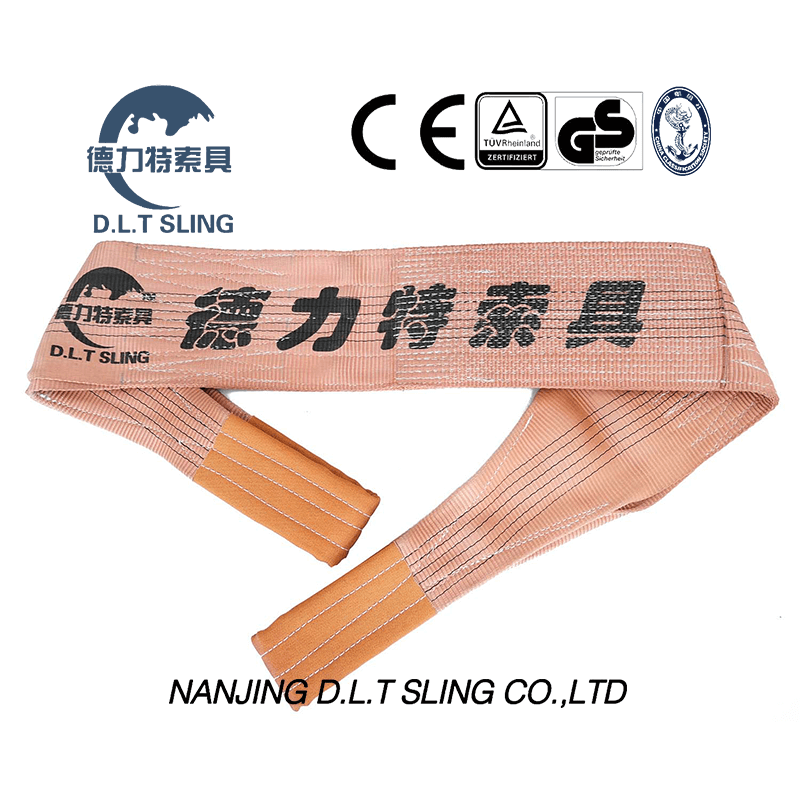

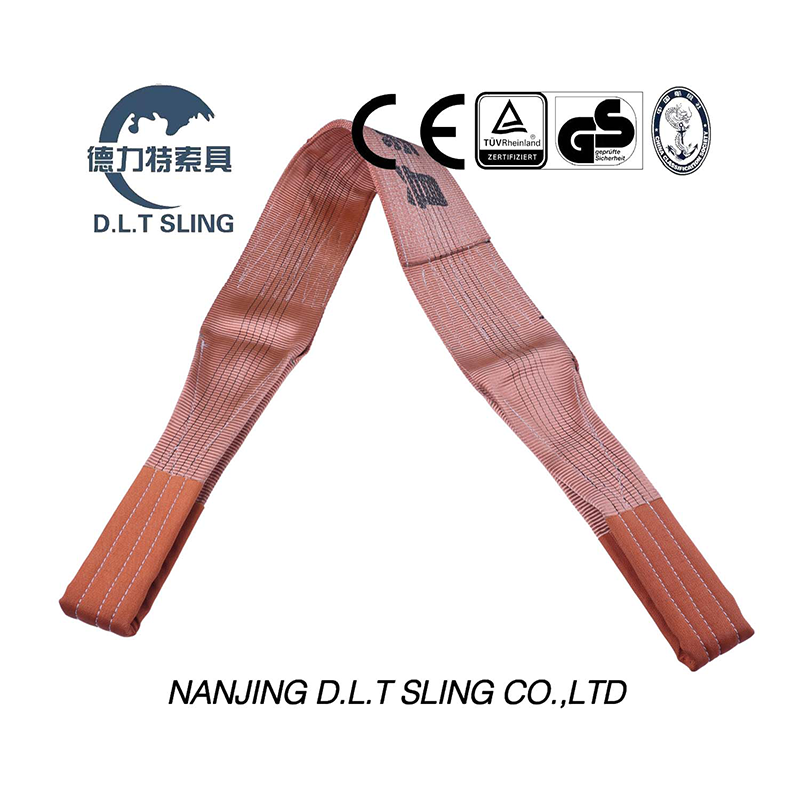

Sangle de levage plate ou élingues rondes

Les gréements synthétiques se répartissent généralement en deux catégories : les sangles plates tissées et les élingues rondes à boucle continue. Une sangle plate est constituée d"une sangle tissée en nylon ou en polyester. Les élingues rondes comportent une boucle continue de fil porteur enveloppée dans une gaine tubulaire de protection. Les sangles plates répartissent la pression sur une surface plus large, réduisant considérablement le risque de dommages par écrasement des charges fragiles ou finies comme les arbres en acier usiné ou les poutres structurelles peintes.

Les facteurs environnementaux dictent le choix des matériaux. Le nylon offre un facteur d"étirement allant jusqu"à 10 %, ce qui aide à absorber les chocs, mais peut s"avérer problématique dans les ascenseurs à faible hauteur libre où le dégagement vertical est restreint. Le polyester offre une faible élasticité, généralement autour de 3 %, offrant un meilleur contrôle de la charge pour un placement précis. De plus, le nylon résiste aux alcalis mais se dégrade rapidement dans les acides. Le polyester résiste aux acides mais subit de graves dommages causés par les alcalis puissants. Vous devez auditer l"environnement chimique de votre installation avant d"acheter du gréement synthétique.

Décodage des étiquettes d"élingue et des limites de charge de travail (WLL)

Les étiquettes d’identification du fabricant constituent une exigence légale stricte pour tous les équipements de levage aérien. Ces étiquettes affichent des données critiques, notamment le nom du fabricant, le type de matériau et la limite de charge de travail de base pour les attelages verticaux, étrangleurs et à panier. Par exemple, la lecture de l'étiquette sur une sangle en sangle robuste de 6 tonnes indique instantanément au monteur sa capacité de sécurité maximale lors d'une traction verticale droite. L'étiquette indiquera également la capacité réduite d'un attelage à collier et la capacité accrue d'un attelage à panier.

Ne devinez jamais la capacité d"un harnais en fonction de sa couleur ou de sa taille physique. L’utilisation d’élingues avec des étiquettes illisibles, déchirées ou manquantes présente de graves risques pour l’opération. Tout matériel de gréage synthétique dépourvu d’étiquette lisible doit être immédiatement mis hors service. Vous devez détruire physiquement l"élingue en la coupant en morceaux inutilisables pour éviter toute utilisation accidentelle par un autre membre de l"équipage.

Attelages de gréement de base : comment utiliser correctement une élingue de levage

Les opérateurs doivent choisir la bonne configuration d"attelage pour sécuriser correctement la charge et maintenir le centre de gravité. L"attelage choisi modifie directement la capacité dynamique du matériel de gréement. Une écharpe de 10 000 livres ne peut pas toujours contenir 10 000 livres ; cela dépend entièrement de la façon dont vous l"attachez à la charge.

L"attelage vertical

L'attelage vertical forme une ligne droite depuis le crochet de la grue directement jusqu'au point d'attache de la charge. Cette configuration utilise 100 % de la limite de charge de travail de base de l' élingue de levage . Tout en maximisant la capacité, un seul attelage vertical offre un contrôle de charge nul contre la rotation. Il ne doit être utilisé que sur des charges comportant un seul point de levage équilibré ou en conjonction avec un palonnier. Si la charge commence à tourner, le monteur ne dispose d’aucun levier mécanique pour l’arrêter.

L"attelage du tour de cou

Un attelage étrangleur consiste à faire passer un œil de l"élingue à travers l"autre œil, ou à travers un raccord désigné, pour saisir fermement la charge. Lorsque la tension s"applique, l"élingue se resserre, offrant un excellent contrôle pour les paquets lâches comme le bois ou les tuyaux en acier. Cependant, cela crée une contrainte importante au niveau du point d"étranglement où la sangle se mord sur elle-même. Les monteurs doivent tenir compte d"une réduction mathématique de la CMU, généralement une réduction de 20 % par rapport à la capacité verticale. De plus, l’angle du starter doit dépasser 120 degrés pour maintenir cette capacité de starter standard. Des angles plus serrés nécessitent des réductions supplémentaires de capacité basées sur les tableaux du fabricant.

L"attelage du panier

Un attelage de panier soutient la charge en plaçant les deux yeux de l"élingue sur le crochet de la grue. Lorsqu"elle est fixée à un angle de 90 degrés par rapport à la charge, cette configuration double effectivement la CMU verticale car deux branches de l"élingue supportent le poids. Malgré l"augmentation de la capacité, les attelages à paniers sont soumis à des limitations strictes. Ils ne peuvent pas être utilisés sur des charges difficiles à équilibrer, asymétriques ou susceptibles de glisser hors du berceau lors de l"élévation. Si la charge se déplace, un pied de l"attelage du panier supportera tout le poids, surchargeant instantanément le système.

Exécution étape par étape : Comment gréer et soulever avec une sangle de levage plate

Traduire les directives techniques de sécurité en actions sur le terrain nécessite une approche systématique. Ce plan opérationnel guide les monteurs tout au long de l’exécution d’un levage en toute sécurité du début à la fin. Sauter des étapes dans ce processus conduit directement à des échecs de gréage.

Étape 1 : Calculs de pré-levage et inspection des élingues

Vérifiez toujours le poids exact de la charge avant de sélectionner votre matériel. Vérifiez les manifestes d"expédition, les dessins techniques ou utilisez une cellule de pesée en ligne. Comparez ce poids à la CMU dynamique de la configuration d"attelage choisie. Une fois les calculs clairs, effectuez une inspection tactile et visuelle rigoureuse du matériel. Passez vos mains nues le long de la sangle pour détecter les coupures cachées, les débris incrustés ou les zones raides indiquant des dommages chimiques. Examinez attentivement les coutures porteuses pour déceler tout fil cassé.

Étape 2 : Positionnement et emballage de la charge

Placez l'élingue précisément sous le centre de gravité de la charge pour assurer la stabilité horizontale. Assurez-vous que la sangle de levage plate repose parfaitement à plat contre la surface de chargement. Éliminez les torsions, les plis ou les paquets. La sangle torsadée provoque une répartition inégale de la tension, entraînant une défaillance localisée du matériau. Vous devez appliquer une protection des bords technique à tous les points de contact de surface présentant des angles vifs, des textures rugueuses ou des bords abrasifs. Le carton ou les vieux chiffons ne constituent pas une protection des bords ; utilisez des manchons synthétiques homologués ou des protections de coin magnétiques.

Étape 3 : Connexion au crochet et au matériel de montage

Placez correctement les yeux de l"élingue dans la cuvette de base du crochet de grue. Ne placez jamais d"œillets synthétiques sur le loquet du crochet ou près de la pointe du crochet, car cela provoquerait un chargement ponctuel et une défaillance matérielle. Si votre ascenseur nécessite plusieurs élingues, assurez-vous que les œillets ne se chevauchent pas, ne se pincent pas ou ne se regroupent pas à l"intérieur du crochet. Utilisez un maillon principal, un anneau collecteur ou une manille de taille appropriée pour organiser plusieurs œillets de fronde en toute sécurité. Le matériel doit être conçu pour le levage aérien et correspondre ou dépasser la capacité des élingues.

Étape 4 : Tension et levage d"essai

Soulevez lentement le palan pour rattraper le jeu du système de gréage. Surveillez attentivement le matériel. Vérifiez que la sangle reste plate et que tous les protège-bords restent fermement dans leurs positions désignées. Effectuez un essai de levage obligatoire en élevant la charge à seulement 2 à 3 pouces du sol. Mettez l"opération en pause pour vérifier la stabilité, l"équilibre et le centre de gravité correct avant de vous engager dans le levage complet. Si la charge s"incline ou se déplace, abaissez-la immédiatement et ajustez le gréement.

La physique des angles d’élingue et les calculs de tension

Les planificateurs d"approvisionnement et de gréage doivent tenir compte de l"effet multiplicateur des angles d"élingue sur la tension du matériel. Ignorer ces calculs entraîne une surcharge matérielle immédiate. Une élingue montée à un angle sévère subit beaucoup plus de contraintes qu"une élingue montée verticalement.

Comment les angles élingue-charge augmentent la tension

La trigonométrie du gréement dicte qu"à mesure que l"angle entre l"élingue et le plan horizontal diminue, la tension sur l"élingue augmente de façon exponentielle. Une élingue ne supporte pas seulement le poids vertical de la charge ; il absorbe également les forces d"écrasement horizontales. Par exemple, soulever une charge à un angle horizontal de 30 degrés double la tension sur la sangle par rapport à un levage vertical droit à 90 degrés. Les gréeurs doivent consulter les tableaux de multiplicateurs de tension pour s"assurer que leur matériel peut gérer la contrainte angulaire. Ne fixez jamais une élingue à un angle inférieur à 30 degrés par rapport au plan horizontal.

Calcul du centre de gravité (CoG)

La détermination du centre de gravité (CoG) avant d"attacher les élingues est essentielle pour la stabilité de la charge. Le crochet de la grue doit être positionné directement au-dessus du CoG. Soulever une charge avec un CoG décalé présente de graves risques opérationnels. La charge se déplacera ou oscillera immédiatement dès qu"elle quittera le sol, provoquant une charge d"élingue inégale, une charge de choc potentielle et une forte probabilité de chute du matériau. Si la charge est asymétrique, vous devez ajuster les longueurs de l"élingue à l"aide du matériel réglable pour garantir que le crochet de la grue reste parfaitement d"aplomb sur l"extrémité lourde.

Inspection pré-levage et atténuation des risques

Les matériaux synthétiques sont très sensibles aux dommages mécaniques et environnementaux. Des protocoles d’inspection stricts constituent la seule défense contre une défaillance soudaine. Vous ne pouvez pas compter sur des contrôles visuels à distance ; vous devez manipuler physiquement le gréement.

Exigences de conformité ASME B30.9 et OSHA

Le cadre réglementaire régissant les élingues en toile synthétique impose le strict respect des calendriers d’inspection. L"OSHA et l"ASME B30.9 imposent trois niveaux d"inspection. Des inspections initiales ont lieu lors de la réception du nouveau matériel pour vérifier qu"il correspond au bon de commande et ne présente aucun défaut de fabrication. Des inspections fréquentes nécessitent un contrôle visuel et tactile de la part de l"opérateur avant chaque quart de travail ou levage. Les inspections périodiques exigent un examen documenté et approfondi par un professionnel qualifié au moins une fois par an, en fonction de la gravité du service. Les environnements à usage intensif nécessitent des inspections documentées mensuelles ou trimestrielles.

Quand retirer une sangle de levage plate

Savoir quand détruire une écharpe sauve des vies. Mettez immédiatement le matériel hors service si vous identifiez l"un des critères de rejet suivants. N"essayez pas de réparer une sangle synthétique.

1. Brûlures acides ou caustiques sur la sangle, indiquées par une décoloration ou des sections rigides et cassantes.

2. Preuve de fusion, de carbonisation ou d"éclaboussures de soudure n"importe où sur la sangle.

3. Trous, déchirures, coupures ou accrocs qui pénètrent dans la surface du matériau.

4. Coutures cassées ou usées dans les épissures porteuses ou au niveau des connexions à œil.

5. Usure abrasive excessive exposant les fils de l’âme interne ou provoquant une réduction significative de l’épaisseur de la sangle.

6. Étiquettes d"identification du fabricant manquantes ou totalement illisibles.

7. Noeuds noués n"importe où dans la sangle pour raccourcir l"élingue.

Conclusion

• Vérifiez le poids exact de la charge et calculez la tension dynamique en fonction de votre attelage spécifique et de l"angle de l"élingue horizontale avant de commencer tout levage.

• Mettez en œuvre des inspections tactiles et visuelles obligatoires avant le quart de travail pour tout le matériel de gréage synthétique, en vérifiant les coupures, les brûlures et les coutures cassées.

• Installez une protection de bord synthétique ou magnétique sur tous les coins de charge pour éviter les coupures catastrophiques de la sangle sous tension.

• Détruisez et jetez immédiatement toutes les sangles synthétiques présentant des signes de brûlures chimiques, de fonte ou d"étiquettes d"identification manquantes pour éviter toute utilisation accidentelle.

FAQ

Q : Puis-je utiliser une élingue en toile synthétique pour soulever des matériaux chauds ?

R : Les élingues standard en nylon et en polyester ne doivent pas être utilisées dans des environnements où les températures dépassent 194°F (90°C). Pour des températures plus élevées, des matériaux spécialisés ou des câbles métalliques doivent être utilisés pour éviter la fusion et une défaillance catastrophique.

Q : Pourquoi un collier de serrage réduit-il la capacité de l"élingue ?

R : Un collier de serrage réduit la capacité car la sangle est obligée de se plier brusquement sur elle-même et de se comprimer contre la charge. Cela crée un point de friction à forte contrainte qui affaiblit la résistance de levage globale du matériau, réduisant généralement la capacité de 20 %.

Q : À quelle fréquence le matériel de gréement synthétique doit-il être remplacé ?

R : Il n’y a pas de date d’expiration stricte basée uniquement sur le temps. Le remplacement dépend entièrement de l"état du matériel. Si une élingue échoue à l"inspection visuelle quotidienne ou à l"inspection périodique annuelle selon les critères ASME B30.9, elle doit être remplacée immédiatement.

Q : Quelle est la différence entre les élingues en nylon et en polyester ?

R : Le nylon s"étire jusqu"à 10 % sous charge, ce qui le rend bon pour absorber les chocs mais mauvais pour les espaces restreints. Le polyester ne s"étire qu"environ 3 %, offrant un meilleur contrôle de la charge. De plus, le nylon résiste aux alcalis, tandis que le polyester résiste aux acides.

Q : Puis-je faire un nœud sur une sangle synthétique pour la raccourcir ?

R : Non. Faire un nœud dans tout matériel de gréement synthétique est strictement interdit par les normes OSHA et ASME. Les nœuds réduisent considérablement l"intégrité structurelle de la sangle, réduisant souvent la limite de charge de travail de plus de 50 %.
