Une mauvaise utilisation des élingues en toile synthétique entraîne des chutes de charge catastrophiques, de graves risques pour la sécurité et des violations immédiates de la conformité OSHA. Le gréement industriel ne laisse aucune marge d’erreur. Les gréeurs et les responsables de la sécurité doivent faire correspondre la configuration d"élingue, le type d"attelage et la capacité de charge corrects à des géométries de charge complexes sans dépasser la limite de charge de travail (WLL) ni provoquer de dégradation des matériaux synthétiques. La sélection du mauvais équipement ou un mauvais calcul des capacités d’attelage menace directement la sécurité du chantier et l’intégrité opérationnelle.
Nous décrivons le cadre technique pour l"évaluation, l"inspection et le déploiement des élingues en sangle, passant des contrôles de conformité avant le levage à l"exécution de formations d"attelage standard conformément aux normes ASME B30.9 et OSHA. Vous apprendrez à identifier la bonne configuration synthétique pour des charges spécifiques, à calculer la tension en fonction des angles d"élingue et à mettre en œuvre des protocoles obligatoires de protection des bords. Comprendre ces mécanismes opérationnels garantit que chaque ascenseur est exécuté avec précision, contrôle et conformité réglementaire absolue.
La sélection de l"attelage dicte la capacité : un attelage à panier peut doubler la capacité d"une élingue par rapport à un attelage vertical, tandis qu"un attelage étrangleur la réduit considérablement ; un calcul précis n’est pas négociable.
Correspondance de configuration : le choix entre une élingue à sangle plate et une élingue de levage sans fin dépend entièrement de la forme de la charge, des points d"usure et des capacités d"étranglement requises.
Protection obligatoire des bords : Les matériaux synthétiques sont très sensibles aux coupures ; L"OSHA exige un rembourrage ou des protections de bord vérifiés lorsque les élingues entrent en contact avec des bords de charge tranchants ou abrasifs.
Critères de retrait stricts : Les étiquettes d"identification manquantes, les brûlures acides, la fonte ou les fils d"avertissement à noyau rouge visible nécessitent un retrait immédiat du service.
L"identification du type d"élingue synthétique correct en fonction des dimensions physiques, de la répartition du poids et de la sensibilité de la surface de la charge constitue la première étape du gréage. L"alignement de la sélection des équipements sur les classifications industrielles standard selon ASME B30.9 garantit que les propriétés physiques du matériel de gréage correspondent aux exigences de l"ascenseur. L"utilisation d"une mauvaise configuration entraîne souvent une usure inégale, une instabilité de la charge ou une défaillance du matériau.

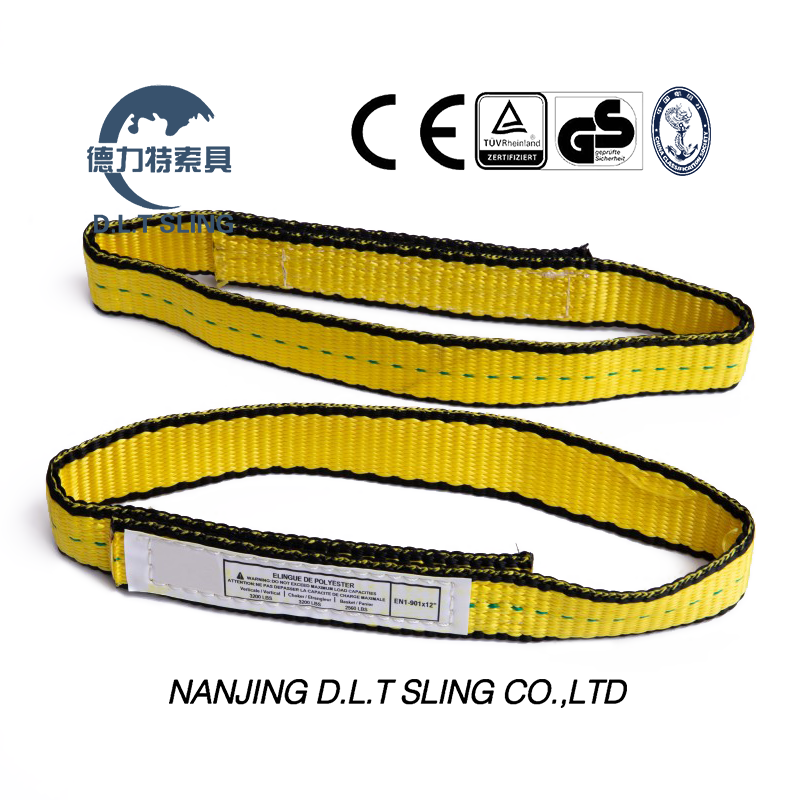

Fabriquée à partir de polyester ou de nylon étroitement tissés, la sangle plate est dotée d'œillets cousus renforcés aux deux extrémités. Ces élingues se répartissent en deux modèles principaux. Le type 3, connu sous le nom de Flat Eye, comporte des yeux situés dans le même plan que le corps principal du harnais. Le type 4, le Twisted Eye, comporte des yeux cousus à un angle de 90 degrés par rapport au corps du harnais. Cette conception torsadée facilite les attelages plus faciles en permettant à l'œil de s'asseoir naturellement sur le crochet de la grue et de passer en douceur à travers l'œil opposé.
Lors de l’évaluation des dimensions et de l’adéquation à l’application, ces élingues gèrent bien les tractions directionnelles et les attelages à collier ou à panier standard. Leur profil plat les rend beaucoup plus faciles à extraire sous une charge débarquée par rapport aux alternatives plus volumineuses. Cependant, des compromis existent. Les points d"usure fixes situés aux points d"appui des yeux peuvent entraîner des dégradations localisées dans le temps. Étant donné que la contrainte de levage se concentre de manière répétée sur les mêmes sections de l"œil, les monteurs doivent surveiller de près ces zones spécifiques pour détecter l"abrasion et les points cassés.
Désigné de type 5 (EN), l' élingue de levage sans fin se compose d'une boucle continue en matériau synthétique. Cette catégorie comprend à la fois les élingues rondes et les élingues sans fin. L'absence d'œillets cousus fixes modifie fondamentalement la façon dont l'équipement interagit avec la charge et le crochet de la grue.
Le principal avantage de cette configuration est son extrême polyvalence. La boucle continue permet à l"utilisateur de faire pivoter le harnais avant chaque levage, répartissant ainsi l"usure uniformément sur toute la longueur du matériau. Cette rotation prolonge considérablement la durée de vie opérationnelle de l"équipement. Par contre, ces boucles continues peuvent être plus volumineuses dans les zones à dégagement restreint qu"un profil plat standard. Ils nécessitent également une disposition minutieuse pour éviter toute torsion lors de l"attelage du panier, car les fibres torsadées subissent une tension inégale qui peut compromettre la limite de charge de travail.
Les élingues en toile spécialisées comportent des embouts en acier allié plutôt que des œillets cousus synthétiques. Les élingues de type 1 utilisent un raccord triangulaire à une extrémité et un raccord étrangleur fendu à l"autre, permettant à l"élingue de passer à travers elle-même pour un étranglement sécurisé. Les élingues de type 2 comportent des raccords triangulaires standard aux deux extrémités, principalement utilisés pour les paniers ou les attelages verticaux.
Ces configurations se déploient dans des applications lourdes où un attelage rapide est requis et où les œillets synthétiques standard s"useraient trop rapidement en raison du frottement contre le crochet de la grue ou le matériel de charge. Les raccords métalliques absorbent l"essentiel du contact matériel-matériel, préservant ainsi le corps en toile synthétique pour une durée de vie plus longue dans des conditions exigeantes.
Exécuter un levage en toute sécurité nécessite de sélectionner l’attelage approprié. La méthode utilisée pour attacher l’ élingue de levage à la charge modifie considérablement sa capacité de levage et sa dynamique de contrôle. Les monteurs doivent comprendre les risques d’exécution, d’impact sur la capacité et de mise en œuvre associés aux trois principaux problèmes.
Un attelage vertical implique une connexion directe et en ligne droite du crochet de la grue à un seul point d"attache sur la charge. Il s"agit de la configuration de gréement la plus simple disponible.
Cet attelage utilise exactement 100 % de la limite de charge de travail (WLL) nominale de l"équipement. Si l"étiquette indique une capacité verticale de 5 000 livres, l"installation peut soulever 5 000 livres en toute sécurité. Cependant, le risque de mise en œuvre est élevé lors du levage de matériaux non guidés. Un seul attelage vertical offre un contrôle de charge nul contre la rotation. La charge peut facilement tourner, se tordre ou se balancer. Vous ne devez jamais utiliser un seul attelage vertical pour soulever des matériaux lâches, déséquilibrés ou encombrants qui manquent de stabilité inhérente.
L"exécution d"un attelage étrangleur consiste à faire passer une extrémité de l"élingue à travers l"œil opposé, ou à travers la boucle d"une configuration sans fin, et à la serrer autour de la charge. Cela crée une action de préhension qui se resserre à mesure que la tension est appliquée par la grue.
L’impact sur la capacité est important. Un attelage étrangleur standard réduit la capacité verticale de base d"environ 20 %, en fonction de l"angle exact du starter. Les risques de mise en œuvre nécessitent une attention particulière. Le point d"étranglement doit être bien abaissé avant que le pont élévateur ne commence pour garantir une prise sûre. De plus, l"œil ou le joint de couture ne doivent jamais être positionnés directement sur le coin de la charge ou à l"endroit exact de l"étranglement, car l"angle important et la force d"écrasement détruiraient les coutures et les fibres synthétiques.
Un attelage de panier soutient la charge en faisant passer le matériau sous l"objet et en attachant les deux extrémités au crochet de la grue. Cela répartit le poids sur deux jambes.
Lorsqu"il est exécuté correctement, un attelage de panier peut atteindre jusqu"à 200 % de la CMU d"un seul pied. Cette capacité maximale n"est valable que si les pieds de l"élingue sont parfaitement verticaux, c"est-à-dire qu"ils reposent à 90 degrés par rapport à la charge. Le principal risque de mise en œuvre est le transfert de charge. Le centre de gravité de la charge doit rester strictement en dessous des points de levage. De plus, les jambes ne doivent pas glisser le long de la charge lors de l"élévation. Si la charge est déséquilibrée, elle peut glisser complètement hors du panier, entraînant une chute catastrophique.
Comprendre la physique du gréage n’est pas négociable pour des opérations sûres. Les forces physiques agissant sur les matériaux en suspension déterminent le comportement de la charge une fois qu"elle quitte le sol. La maîtrise du contrôle de charge évite les accidents et protège le personnel.
Le principe fondamental du gréement stipule que le crochet de levage doit être positionné directement au-dessus du centre de gravité (CoG) de la charge. Si le crochet est décalé, la charge se déplacera, s"inclinera ou se balancera immédiatement violemment lors du décollage alors qu"elle cherche son point d"équilibre naturel sous le crochet.
L’établissement d’un cadre de stabilité nécessite une planification minutieuse. Les gréeurs utilisent souvent un système à plusieurs pattes ou des attelages à double panier pour répartir le poids uniformément. En sécurisant les points d"attache à égale distance du CoG, l"équipe de gréage empêche la rotation de la charge et garantit que l"objet reste parfaitement de niveau pendant tout le trajet.
La manipulation de charges ne doit jamais dépendre du personnel poussant ou tirant physiquement des matériaux suspendus. Les slogans sont des outils obligatoires attachés à la charge pour contrôler la rotation et guider le chemin de déplacement. Ils permettent aux monteurs de diriger l"objet à une distance sûre.
Le contrôle opérationnel dépend fortement des slogans pour empêcher le vent et l"inertie de rotation de tordre les fibres synthétiques. Lorsqu"une charge tourne de manière incontrôlable, elle peut tordre le mécanisme de levage, ce qui endommage les fibres internes ou déclenche un démouflage accidentel où l"attelage se desserre et tombe en panne.
Le gréement nécessite des calculs mathématiques précis. Les conjectures mènent à une panne d’équipement. Les monteurs doivent interpréter avec précision les spécifications du fabricant et calculer la tension exacte appliquée au matériel de gréage en fonction des angles de levage.
Les normes de conformité établies par OSHA 1910.184 et ASME B30.9 exigent que tous les équipements de gréage synthétiques soient munis d"une étiquette d"identification lisible et apposée en permanence. Si l’étiquette est manquante ou illisible, l’équipement doit être immédiatement mis hors service.
La balise fournit des points de données spécifiques. Les monteurs doivent extraire le type de matériau (nylon ou polyester), le nom du fabricant, le numéro de stock et les limites de charge de travail spécifiques pour les attelages verticaux, étrangleurs et à panier. Ces chiffres constituent la base de référence pour tous les calculs de capacité.
L"évaluation technique d"un ascenseur doit tenir compte des angles élingue-charge. À mesure que l’angle entre le pied de l’élingue et le plan horizontal de la charge diminue, la tension exercée sur le matériau synthétique augmente de façon exponentielle. Un angle moins profond crée des forces horizontales massives qui tirent contre le matériel de gréement.
Le cadre de calcul repose sur des facteurs d"angle de charge. Par exemple, soulever une charge avec les jambes positionnées à un angle de 30 degrés par rapport à l’horizontale double efficacement la tension sur chaque jambe par rapport à un levage vertical. Les meilleures pratiques d"atténuation des risques imposent de maintenir des angles supérieurs à 45 degrés, 60 degrés étant le minimum préféré, pour éviter de surcharger les fibres synthétiques et de provoquer une rupture soudaine.
Angle d"élingue (à l"horizontale) | Multiplicateur de tension (facteur d"angle de charge) | Impact sur la capacité |
|---|---|---|
90 degrés | 1.000 | 100 % de capacité |
60 degrés | 1.155 | Légère augmentation de tension |
45 degrés | 1.414 | Augmentation modérée de la tension |
30 degrés | 2.000 | Double tension (risque élevé) |
La sécurité repose sur des protocoles d’inspection rigoureux. Les matériaux synthétiques se dégradent sous l’effet de l’usure mécanique, de l’exposition aux produits chimiques et de facteurs environnementaux. L’identification des défauts avant un ascenseur est une exigence réglementaire stricte.
L"OSHA applique un mandat de pré-utilisation strict exigeant qu"une personne compétente inspecte l"équipement de gréage avant chaque quart de travail. Il ne s’agit pas d’un simple coup d’œil ; il s"agit d"une évaluation systématique de l"intégrité du matériau.
Posez le harnais à plat sur une surface propre dans un endroit bien éclairé.
Inspectez toute la longueur pour détecter les points cassés, les abrasions graves et les accrocs.
Vérifiez la dégradation causée par les UV, qui se manifeste par un blanchiment ou une rigidité des fibres.
Recherchez les éclaboussures de soudure et les brûlures chimiques qui compromettent l’intégrité structurelle de la bande.
Vérifiez que l’étiquette d’identification est présente et entièrement lisible.
Le problème des arêtes vives est la principale cause de défaillance des gréements synthétiques. Les fibres synthétiques se briseront rapidement sous haute tension si elles sont exposées à des coins non protégés, des surfaces abrasives ou des bords métalliques rugueux.
Les stratégies d"atténuation exigent l"utilisation de protections de bord techniques. Les monteurs doivent utiliser des protections d"angle magnétiques, des manchons techniques ou des patins d"usure robustes d"une résistance et d"une épaisseur suffisantes pour résister à la force de coupe. Le carton, les restes de moquette ou les chiffons fins ne sont pas conformes, n"offrent aucune protection réelle et créent un faux sentiment de sécurité qui conduit à des accidents mortels.
La mise en place de la « Zone Rouge » est un contrôle administratif nécessaire. Les responsables de la sécurité doivent définir des limites physiques claires à l"aide de barricades ou de rubans de signalisation pour maintenir tout le personnel à une distance de sécurité des charges suspendues. Personne ne devrait jamais marcher, se tenir debout ou travailler sous un objet suspendu.
Les protocoles de communication doivent être hermétiques. L"opération de levage doit s"appuyer sur des signaux manuels standardisés ou des canaux radio dédiés. La désignation d"un signaleur unique et hautement qualifié pour se coordonner directement avec le grutier élimine toute confusion et évite les mouvements irréguliers de la grue.
Des critères stricts régissent le retrait du matériel de gréage. Si un harnais présente des étiquettes manquantes ou illisibles, il est immédiatement disqualifié. L"exposition des fils d"avertissement du noyau rouge indique que la gaine de protection extérieure est usée et que le noyau porteur est compromis. Les coupes dépassant les tolérances du fabricant, tout signe de fonte, de carbonisation ou de brûlure acide exigent également leur retrait.
La mesure à prendre en cas de découverte d’un harnais défectueux est la destruction immédiate. L’équipement compromis doit être physiquement coupé en deux ou rendu complètement inutilisable pour empêcher un autre travailleur de le sortir accidentellement d’un bac et de l’utiliser pour le soulever.
Évaluer pourquoi une installation choisirait une sangle synthétique plutôt qu"une chaîne en alliage ou un câble métallique nécessite de comprendre les compromis conceptuels des matériaux. Chaque type d’équipement de gréage sert des environnements opérationnels distincts.
Les avantages des matériaux synthétiques sont considérables. Ils ne marquent pas, ce qui signifie qu"ils protègent les pièces finies, peintes ou hautement usinées des rayures et des entailles pendant le levage. Ils sont incroyablement légers, ce qui réduit considérablement la fatigue du gréeur et accélère le processus de gréage. Leur flexibilité leur permet de s"adapter parfaitement aux formes de charge irrégulières, offrant ainsi une excellente adhérence dans les attelages étrangleurs.
Les inconvénients tournent autour des vulnérabilités environnementales. Les sangles synthétiques sont très sensibles à la chaleur et se brisent ou fondent généralement à des températures supérieures à 180 °F (82 °C). Ils possèdent des vulnérabilités chimiques ; le nylon réagit mal aux acides, tandis que le polyester se dégrade en présence d"alcalis forts. De plus, elles offrent une durabilité nettement inférieure contre l’abrasion et les coupures sévères par rapport aux chaînes en acier allié ou aux câbles métalliques épais.
L’utilisation sûre et efficace des équipements de gréement synthétiques nécessite une compréhension rigoureuse de la géométrie des charges, des réductions de capacité d’attelage et un strict respect des protocoles d’inspection. Ignorer la physique des angles d"élingue ou contourner la protection des bords conduit directement à des pannes catastrophiques.
Vérifiez immédiatement votre matériel de montage actuel pour vous assurer que toutes les étiquettes sont lisibles.
Mettre en œuvre des journaux d’inspection obligatoires et documentés avant le quart de travail pour toutes les équipes.
Procurez-vous et imposez l’utilisation d’une protection de bord technique pour toutes les opérations de gréage synthétique afin d’éliminer les défaillances liées aux coupures.
Détruisez et jetez tous les harnais présentant des signes de fils d"avertissement à noyau rouge ou de brûlures chimiques.
R : Une élingue en sangle plate comporte des œillets cousus fixes et renforcés à chaque extrémité, ce qui la rend idéale pour les tractions directionnelles standard. Une élingue de levage sans fin est une boucle continue en matière synthétique. Cette conception continue permet à l"utilisateur de faire pivoter le harnais avant chaque levage, répartissant ainsi l"usure uniformément sur toute la longueur plutôt que de la concentrer sur des points oculaires fixes.
R : Le type 1 (TC) est doté d"un raccord métallique triangulaire et ras du cou. Le type 2 (TT) est doté de raccords triangulaires aux deux extrémités. Le type 3 (EE) comporte des yeux plats cousus. Le type 4 (EE) a des yeux cousus tordus pour un étouffement plus facile. Le type 5 (EN) est une boucle continue sans fin. Le type 6 (RE) comporte des yeux inversés construits à partir de plusieurs couches de sangle pour les applications intensives.
R : Un attelage étrangleur standard réduit généralement la capacité verticale de base de l"élingue d"environ 20 %. Cependant, cette réduction peut être beaucoup plus importante si l’angle du starter est inférieur à 120 degrés. Consultez toujours l"étiquette du fabricant pour connaître les limites de capacité exactes.
R : À mesure que l’angle entre le pied de l’élingue et le plan horizontal diminue, la tension sur l’élingue augmente de façon exponentielle. Un angle de 30 degrés double efficacement la tension sur le matériau synthétique par rapport à un levage vertical droit. Si cette tension supplémentaire n"est pas calculée, la charge dépasse facilement la limite de charge de travail de l"élingue.
R : Vous devez utiliser des protections de bord techniques, des protections d"angle magnétiques ou des patins d"usure synthétiques robustes spécialement conçus pour le gréement. Les matériaux tels que le carton, les restes de moquette ou les chiffons fins n"atténuent pas suffisamment la friction et se briseront sous la charge, entraînant la rupture de l"élingue.
R : L"équipement doit être immédiatement mis hors service s"il présente des étiquettes d"identification manquantes ou illisibles, des fils d"avertissement à noyau rouge visibles, des coupures ou des accrocs dépassant les limites du fabricant, des points porteurs cassés, des brûlures acides ou caustiques, ou tout signe de fusion et de carbonisation dû à l"exposition à la chaleur.
