Qu'est-ce qu'une élingue de levage ?

Le levage aérien ne laisse aucune marge d’erreur. Lors du déplacement de tonnes de matières en suspension, une panne d’équipement entraîne des incidents de sécurité catastrophiques, des sanctions réglementaires et des temps d’arrêt opérationnels. Au centre de cette opération se trouve l' élingue de levage , lien essentiel entre la charge et la grue.

Faire correspondre l"équipement de gréage approprié à des profils de charge, des conditions environnementales et des configurations d"attelage spécifiques présente un défi d"ingénierie complexe. L’utilisation d’un mauvais matériau ou la sous-estimation des forces dynamiques compromettent instantanément la sécurité. Les monteurs doivent évaluer la tension, les angles et les limites du matériau pour garantir que la charge reste sécurisée dès le moment où elle quitte le sol.

Ce guide fournit un cadre complet pour évaluer, sélectionner et mettre en œuvre le bon équipement de gréage. En comprenant les propriétés des matériaux, les limites de charge de travail (WLL) et les normes strictes de conformité de l"industrie, vous pouvez exécuter des opérations de levage sûres, efficaces et conformes.

• Le matériau dicte l"application : les élingues à chaîne en synthétique, en câble métallique et en alliage possèdent chacune des propriétés distinctes de résistance thermique, chimique et à l"abrasion qui déterminent leur adéquation à des environnements opérationnels spécifiques.

• La capacité est dynamique : la limite de charge de travail (CMU) d"une élingue n"est pas statique ; il fluctue considérablement en fonction du type d"attelage (vertical, étrangleur, panier) et de l"angle de levage.

• La conformité est obligatoire : le strict respect des normes ASME B30.9 et OSHA pour les inspections quotidiennes, l"étiquetage approprié et les critères de mise hors service n"est pas négociable pour atténuer la responsabilité.

• La protection des bords est essentielle : les élingues synthétiques nécessitent une protection des bords conçue pour éviter une défaillance catastrophique due à une coupure ou à un frottement sous tension.

La mécanique d"une élingue de levage : fonction principale et critères de réussite

Une élingue de levage sert de matériel de montage reliant la charge au dispositif de levage. Qu"il soit fixé à un crochet de grue, un palan, un accessoire de chariot élévateur ou un palonnier, il doit transférer en toute sécurité le poids de la charge vers le mécanisme de levage sans déformation structurelle.

Les élingues fonctionnent rarement de manière isolée. Ils s"interfacent avec des composants de connexion tels que des maillons principaux, des manilles, des crochets et des points d"attache spécialisés. La compatibilité entre le harnais et ce matériel d"interface dicte le succès de l"ascenseur. Des raccords mal assortis entraînent une répartition inégale des contraintes, entraînant une usure prématurée ou une défaillance soudaine. Par exemple, placer une large élingue en toile synthétique dans une manille étroite pince le tissu, concentrant la charge sur les bords extérieurs et réduisant considérablement sa résistance effective.

Le concept de charge limite de travail (WLL) régit toutes les opérations de levage. WLL représente la masse ou la force maximale que l"équipement de gréement est autorisé à supporter en service général. Cette limite intègre des facteurs de conception spécifiques pour tenir compte des forces dynamiques, des charges de choc et de la dégradation mineure des matériaux. Le dépassement de la CMU garantit une fatigue structurelle et invite à une défaillance immédiate.

Les normes industrielles imposent des facteurs de conception spécifiques (facteurs de sécurité) en fonction du matériau utilisé. Ces facteurs assurent un tampon entre la CMU et la résistance à la rupture réelle de l"équipement.

L"évaluation d"un harnais nécessite d"établir des critères de réussite stricts avant le début du levage. Vous devez analyser le poids total de la charge et localiser avec précision le centre de gravité. Le fait de soulever une charge avec un centre de gravité décalé à l"aide de jambes d"élingue de longueur égale entraîne un déplacement de la charge et une chute potentielle. La fragilité de la charge dicte le matériau requis, tandis que les contraintes environnementales telles que la chaleur, les produits chimiques et les arêtes vives déterminent les mesures de protection nécessaires.

Catégories de matériaux : évaluation de l"élingue de levage adaptée à la charge

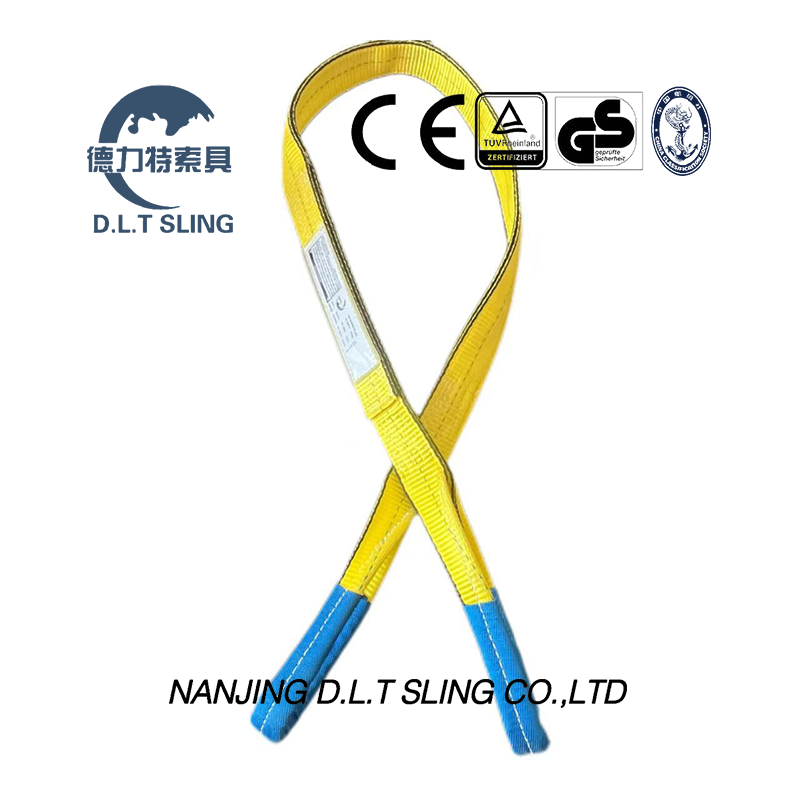

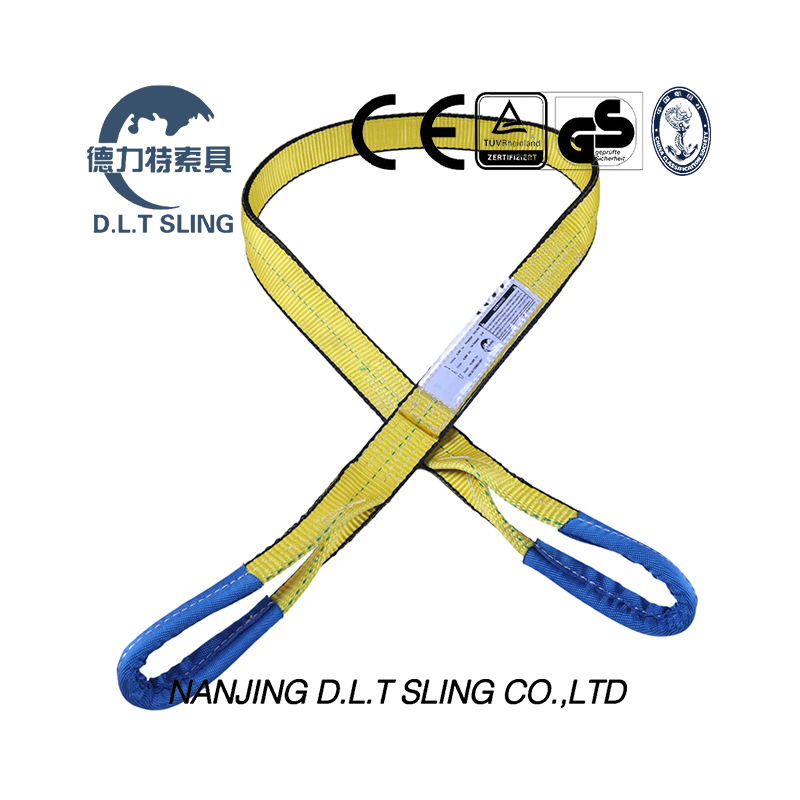

Élingue en sangle synthétique

Une sangle en sangle comporte un profil plat en tissu synthétique tissé, généralement fabriqué à partir de nylon ou de polyester. Cette conception donne la priorité à la flexibilité et à la protection de la charge, s'adaptant facilement à la forme de l'objet soulevé tout en répartissant le poids sur une surface plus large.

Les variations de configuration s"adaptent aux différents besoins de gréement. Le Flat Eye & Eye (Type 3) offre une conception polyvalente avec des yeux aux deux extrémités reposant dans le même plan. L"œil torsadé (type 4) comporte des yeux tordus à des angles de 90 degrés, formant un meilleur profil pour les attelages ras du cou et les fixations de crochets. La configuration sans fin (Type 5) fournit une boucle continue, permettant au monteur de faire pivoter les points d"usure et de prolonger la durée de vie de l"équipement.

Ces élingues excellent lors de la manipulation de pièces hautement finies, de charges délicates ou inégales et de scénarios nécessitant un gréement léger et facile à manipuler. Le matériau souple empêche les rayures et l"écrasement des surfaces sensibles comme l"acier usiné, les composants peints ou les structures en fibre de verre.

La sangle synthétique présente des compromis notables. Il est très sensible aux coupures, à l’abrasion et à la dégradation due aux UV. Des limitations strictes de température s’appliquent ; les matériaux synthétiques standards ne peuvent pas dépasser 194°F (90°C). Ils nécessitent une inspection fréquente et une protection obligatoire des bords lors du levage de charges présentant des angles vifs ou des surfaces rugueuses.

Élingue ronde synthétique

Une élingue ronde se compose de boucles continues de fil synthétique porteur enfermées dans une gaine tissée tubulaire protectrice. Cette construction offre une immense résistance tout en conservant un extérieur doux et pliable.

Ils sont idéaux pour soulever des charges lourdes mais fragiles, des objets cylindriques et exécuter des applications à points d"étranglement serrés. La conception tubulaire s"adapte parfaitement à la charge, offrant une excellente adhérence et stabilité. Étant donné que les fils centraux sont indépendants de la gaine extérieure, ils peuvent se déplacer et s"ajuster aux contours de la charge, offrant ainsi une répartition supérieure de la charge par rapport aux sangles plates.

Le principal compromis concerne la difficulté d’inspection. La gaine de protection extérieure cache les dommages internes du fil porteur. Les monteurs doivent effectuer des inspections tactiles rigoureuses, en recherchant des grumeaux, des dépressions ou des points durs indiquant des fils internes cassés. Ils partagent les mêmes limitations thermiques et chimiques que les sangles synthétiques plates.

Les élingues rondes offrent une flexibilité supérieure, d"excellentes capacités de préhension de charge et des rapports capacité/poids exceptionnellement élevés, ce qui en fait un incontournable dans la construction lourde, la production d"énergie et la fabrication.

Élingues à chaîne en alliage

Les élingues à chaîne en alliage utilisent des chaînes en acier allié à haute résistance, en particulier de grade 80, 100 ou 120. Ce profil robuste est conçu pour les environnements industriels les plus exigeants où les matériaux synthétiques échoueraient instantanément.

Ils constituent le choix standard pour les environnements de service sévères, les fonderies, les aciéries, la construction industrielle lourde et les charges présentant des bords tranchants et abrasifs. Les élingues à chaîne résistent aux abus physiques, aux impacts violents et à la traînée sur des surfaces rugueuses.

Les compromis incluent un poids important, ce qui les rend difficiles à manipuler manuellement. Ils entraînent un coût d’achat initial élevé et peuvent facilement écraser, rayer ou abîmer des charges délicates en raison de leurs maillons en acier dur. Les monteurs doivent faire preuve de prudence lorsqu’ils soulèvent des pièces usinées ou des métaux mous avec une chaîne nue.

Les élingues à chaîne en alliage offrent la plus grande durabilité et tolérance à la température. Ils fonctionnent en toute sécurité jusqu"à 400 °F sans réduction de capacité et peuvent être déclassés pour une utilisation jusqu"à 1 000 °F. Ils sont entièrement réparables ; Les maillons ou crochets endommagés peuvent être remplacés par des installations certifiées, prolongeant ainsi considérablement leur durée de vie opérationnelle.

Élingues en câble métallique

Les élingues en câble métallique sont constituées de fils tressés en carbone ou en acier inoxydable enroulés autour d"une âme de câble métallique indépendante (IWRC). Cette construction crée un outil de levage solide et semi-rigide qui comble le fossé entre la flexibilité des matières synthétiques et la durabilité de la chaîne.

Ils sont idéaux pour le levage quotidien robuste dans les secteurs de la construction, des environnements marins et de la fabrication lourde. Le câble métallique supporte bien les conditions abrasives et offre une capacité de levage importante. La construction multifilaire offre une redondance ; si un fil extérieur se brise, les fils restants continuent de supporter la charge.

Le câble métallique est sujet au vrillage, à l’écrasement et à la corrosion irréversibles. Une fois qu"un câble métallique est plié, la structure interne est endommagée de façon permanente et l"élingue doit être mise hors service. À mesure que la corde s"use, des fils cassés appelés « hameçons » se développent, présentant de graves risques de perforation pour les monteurs manipulant l"équipement.

Les élingues en câble métallique offrent un excellent équilibre entre résistance, flexibilité et coût. Ils fournissent des signes visuels d"avertissement de fatigue, tels que des fils extérieurs cassés, permettant aux monteurs d"identifier l"usure avant qu"une panne catastrophique ne se produise.

Types d"attelage et leur impact sur la capacité de l"élingue

Un attelage vertical implique un levage direct par ligne, où l"élingue pend directement du crochet à la charge. Cette configuration fournit 100 % de la limite de charge de travail de base. La charge doit être parfaitement équilibrée et le point d"attache doit être directement au-dessus du centre de gravité pour éviter tout balancement.

Un tour de cou nécessite d"enrouler l"élingue autour de la charge et de la faire passer à travers elle-même. Cette méthode réduit la capacité de base, généralement de 20 à 25 %, en raison de la contrainte concentrée au point d"étranglement et du frottement contre la charge. L"angle du starter affecte également la capacité ; un angle de starter inférieur à 120 degrés nécessite un déclassement supplémentaire.

Un attelage à panier soutient la charge avec les deux extrémités attachées au crochet. Cette configuration double efficacement la CMU d"un attelage vertical, à condition que les pieds restent parfaitement verticaux à 90 degrés. Si les jambes sont inclinées, la capacité diminue en fonction de l"angle de l"élingue.

Le calcul des angles d"élingue dicte la sécurité du gréement. La diminution de l"angle entre le pied de l"élingue et le plan horizontal augmente de façon exponentielle la tension sur l"élingue. Un angle de 30 degrés double la tension par rapport à un levage vertical, ce qui nécessite un déclassement important de la CMU pour éviter une défaillance.

La gestion de charges asymétriques et inégales nécessite un calcul précis. Les monteurs doivent déterminer le centre de gravité et ajuster la longueur des élingues pour assurer un levage à niveau. Les configurations multi-jambes doivent être configurées pour que la charge se répartisse correctement.

1. Identifiez le poids total de la charge.

2. Localisez le centre de gravité exact (CG).

3. Déterminez la distance entre le CG et chaque point de sélection.

4. Calculez la tension sur chaque jambe de l"élingue en fonction de l"angle et de la distance par rapport au CG.

5. Sélectionnez un équipement avec une WLL qui dépasse la tension calculée la plus élevée sur n"importe quelle jambe.

Dimensions de l’évaluation environnementale et opérationnelle

Les contraintes thermiques influencent fortement la sélection. Les chaînes en alliage offrent une résistance élevée à la chaleur, ce qui les rend adaptées aux fonderies et aux aciéries. Les sangles synthétiques et les élingues rondes ont des points de fusion bas et échoueront de manière catastrophique si elles sont exposées à une chaleur extrême, à des éclaboussures de soudure ou à une flamme directe.

L"exposition aux produits chimiques nécessite une adaptation minutieuse des matériaux. Différents matériaux réagissent violemment à des composés chimiques spécifiques, entraînant une dégradation rapide de leur résistance à la traction.

L"abrasion et la protection des bords sont des nécessités absolues. Lors du levage de charges présentant des bords tranchants ou abrasifs, en particulier avec des matériaux synthétiques, les monteurs doivent utiliser une protection contre les coupures. Les manchons, les coins et les protections magnétiques empêchent la charge de trancher les fibres tendues. Le carton, les chiffons ou les vieilles lances d"incendie ne sont pas considérés comme une protection technique des bords et violent les normes de sécurité.

Risques de mise en œuvre et atténuation de la conformité

Le cadre réglementaire régissant le levage aérien est strict. ASME B30.9 et OSHA 1910.184 établissent les exigences de base pour la fabrication, l"utilisation et l"inspection. La conformité garantit la sécurité opérationnelle et la protection juridique contre la responsabilité.

L"identification et le marquage sont obligatoires. Chaque élingue doit comporter une étiquette du fabricant lisible et durable affichant la CMU pour chaque type d"attelage, matériau, taille et données de traçabilité. Les équipements non étiquetés ou illisibles doivent être immédiatement mis hors service, quel que soit leur état physique.

Les protocoles d’inspection avant utilisation préviennent les accidents. Les gréeurs doivent suivre une liste de contrôle stricte de mise hors service avant chaque quart de travail.

1. Vérifiez que l’étiquette d’identification est présente et entièrement lisible.

2. Inspectez les matériaux synthétiques pour détecter les brûlures acides, la fonte, les accrocs, les trous, les déchirures ou les points cassés.

3. Inspectez la chaîne pour déceler des maillons allongés, des rainures, des crochets pliés ou une rouille importante.

4. Inspectez le câble métallique à la recherche de fils cassés, pliés, écrasés, en cage d"oiseaux ou de saillie du noyau.

5. Vérifiez tout le matériel d’interface (crochets, anneaux) pour déceler toute déformation, usure ou loquets de sécurité manquants.

Un stockage et un entretien appropriés prolongent la durée de vie de l"équipement. Rangez le matériel dans des endroits propres, secs et bien ventilés. Protégez les produits synthétiques de la dégradation causée par les UV en les stockant à l’abri de la lumière directe du soleil. Gardez tout l"équipement hors du sol pour éviter l"accumulation d"humidité, l"exposition à des produits chimiques et les dommages mécaniques causés par des véhicules ou des machines lourdes.

Conclusion

• Vérifiez immédiatement votre inventaire actuel de gréements pour vous assurer que toutes les étiquettes sont lisibles et que l"équipement répond aux normes d"inspection OSHA/ASME.

• Mettre en œuvre une politique obligatoire de protection des bords pour tous les ascenseurs impliquant des matériaux synthétiques et des bords de charge tranchants.

• Consultez un ingénieur en gréage certifié pour calculer les forces dynamiques et le centre de gravité pour les levages complexes, asymétriques ou inhabituellement lourds.

• Établissez une zone de stockage dédiée et climatisée pour éviter la dégradation par les UV et la contamination chimique de votre matériel de gréement.

FAQ

Q : Quelle est la différence entre une élingue en sangle et une élingue ronde ?

R : Une élingue en sangle est un tissu synthétique plat et tissé qui offre une large surface pour la répartition de la charge. Une élingue ronde se compose de boucles continues de fil synthétique enfermées dans une gaine tubulaire, offrant une flexibilité et une adhérence supérieures pour les charges cylindriques ou lourdes.

Q : Quelle est la différence entre une sangle à œil et œil plats (type 3) et une sangle à œil torsadé (type 4) ?

R : Les élingues de type 3 ont des yeux reposant dans le même plan que le corps de l"élingue, ce qui les rend polyvalentes pour divers attelages. Les élingues de type 4 comportent des œillets tordus à 90 degrés, offrant un meilleur ajustement sur les crochets de grue et améliorant les performances des attelages étrangleurs.

Q : Comment déterminez-vous la capacité d’une élingue de levage ?

R : La capacité est déterminée en lisant l"étiquette d"identification du fabricant, qui indique la limite de charge de travail (WLL) pour les attelages verticaux, étrangleurs et à panier. Vous devez également calculer les réductions en fonction de l"angle d"élingue spécifique utilisé lors du levage.

Q : Quand une élingue de levage doit-elle être mise hors service ?

R : Retirez immédiatement un harnais du service si l"étiquette d"identification est manquante ou illisible. D"autres critères de retrait incluent les coupures, les trous, les brûlures acides, la fonte, les coutures cassées, le matériel allongé ou l"abrasion grave.

Q : Les élingues de levage synthétiques peuvent-elles être utilisées dans des environnements à haute température ?

R : En général, non. Les élingues synthétiques standard en nylon et polyester ne doivent pas être utilisées dans des environnements dépassant 194°F (90°C). L"exposition à des températures plus élevées provoque une fusion et une défaillance catastrophique.

Q : Comment l"angle de levage affecte-t-il la limite de charge de travail d"une élingue ?

R : À mesure que l"angle entre le pied de l"élingue et le plan horizontal diminue, la tension sur l"élingue augmente de façon exponentielle. Un angle inférieur nécessite une réduction significative (déclassement) de la limite de charge de travail effective de l"élingue pour maintenir la sécurité.
